스프링 안테나

전문 공급업체인 Qianmu Communication은 맞춤형 고정밀 헬리컬 스프링 안테나 서비스를 제공합니다. 고급 소재로 제작되었습니다. 탄소강 니켈 도금 인청동으로 제작되어 탁월한 전도성과 내식성을 자랑합니다. 우리는 신뢰할 수 있습니다. 중국 제조업체우리는 IoT, 원격 제어 및 무선 통신 모듈에 널리 사용되는 프로토 타이핑에서 대량 생산에 이르는 원 스톱 솔루션을 제공합니다.

문의 보내기

제품 설명

스프링 안테나(헬리컬 안테나라고도 함)는 나선형으로 구성된 금속 도체를 신호 전송의 매개체로 사용하여 금속 도체를 나선형 스프링 모양으로 감은 안테나 구조입니다. 이 제품은 50옴 임피던스 설계를 특징으로 하며 내부 구리선(신호 전송 및 수신에 사용), 외부 차폐선(외부 전자기 간섭을 차단하도록 설계됨), 외부 절연층(외부 정전 용량 및 인덕턴스의 영향을 상쇄함)의 세 가지 주요 구성 요소로 구성됩니다. 이러한 구성 요소는 함께 강력한 간섭 방지 성능을 갖춘 폐쇄형 시스템을 형성합니다.

통신 제품 안테나의 R&D, 제조 및 판매를 전문으로 하는 전문 기업인 Shenzhen Qianmu Communication Technology Co., Ltd.는 수년 동안 안테나 분야에 깊이 관여해 왔으며 글로벌 고객에게 고품질 스프링 안테나 솔루션을 제공하기 위해 최선을 다하고 있습니다.

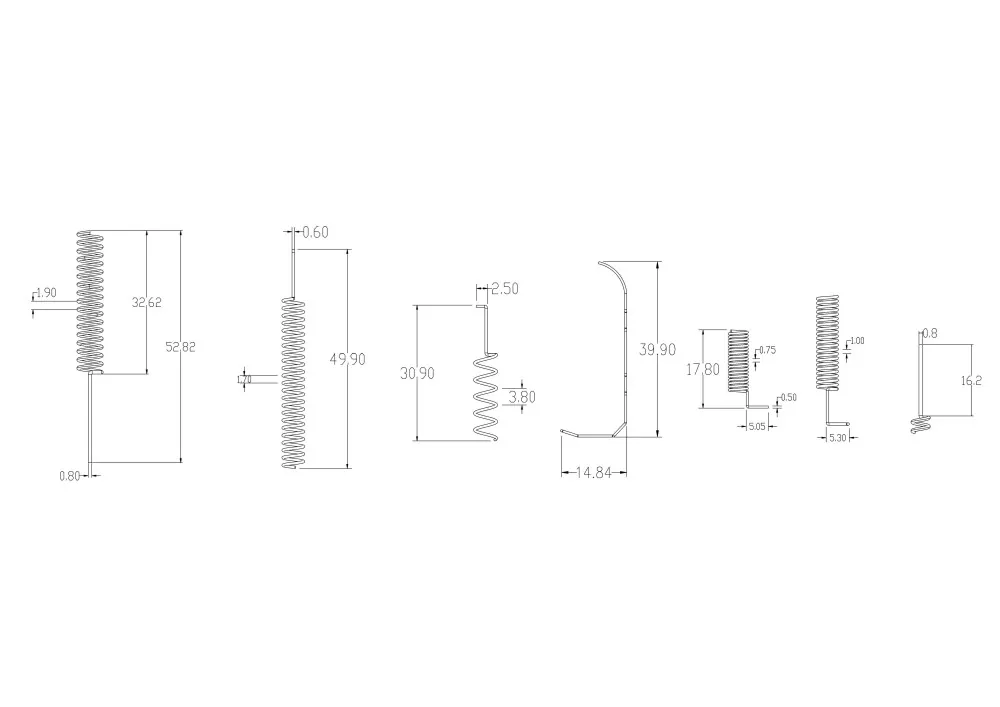

Spring Antenna

기술 사양

Qianmu Communication 스프링 안테나는 저주파부터 고주파까지 다양한 주파수 대역을 포괄하여 다양한 애플리케이션 시나리오의 요구 사항을 충족합니다. 주요 기술 매개변수는 다음과 같습니다:

매개변수 항목	사양 범위
주파수 범위	315MHz / 433MHz / 470MHz / 490MHz / 868MHz / 915MHz / 2.4GHz / GSM 824-2170MHz
얻다	0.8dBi ~ 3.5dBi
임피던스	50오메가
VSWR	1.5 이하 ~ 1.8 이하
양극화	수직편파 / 원형편파
방사선 패턴	전방향
전력 용량	최대 50W
작동 온도	-40℃ ~ +85℃
안테나 효율	35~ 80% (설치환경에 따라 다름)
재료	동, 금도금, 니켈도금 등

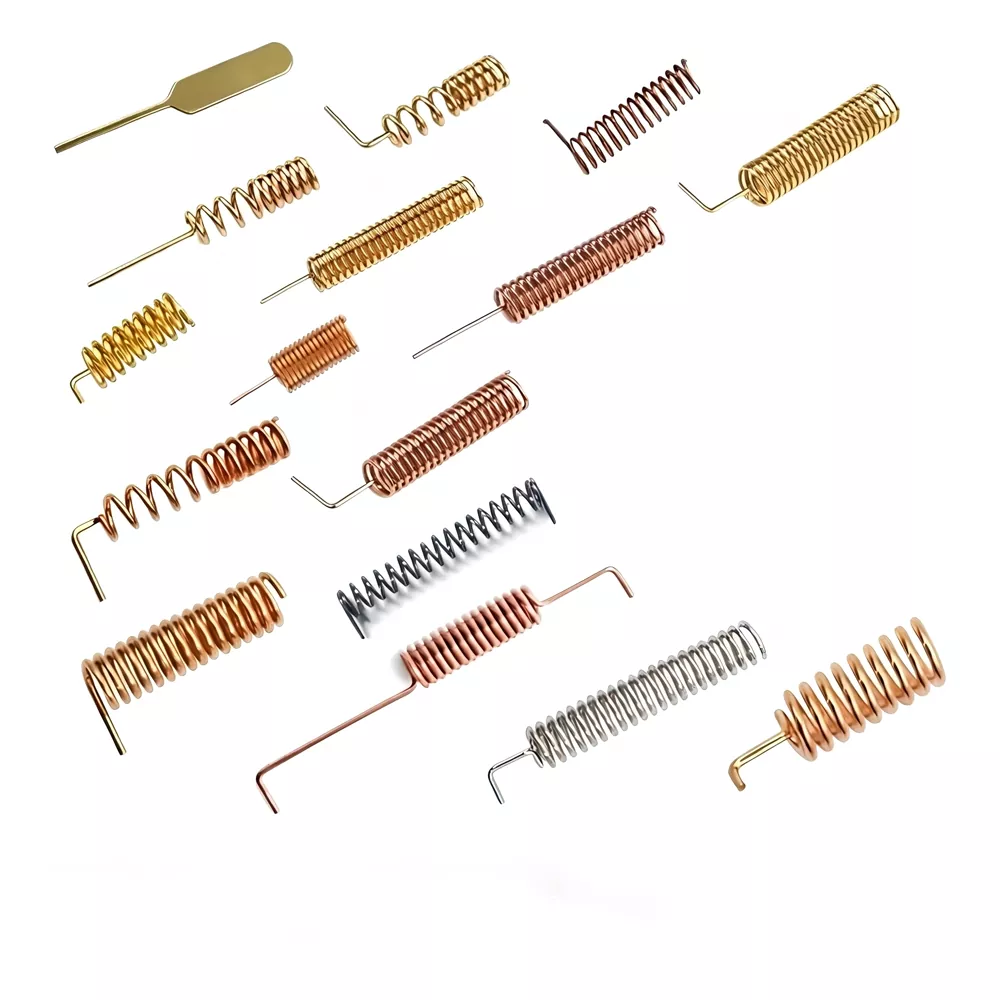

Spring Antenna

적용 가능한 장치

Qianmu 통신 스프링 안테나는 다음 장치 및 시나리오에서 널리 사용됩니다.

무선 데이터 전송 모듈: CC1101, Si4432 및 기타 무선 RF 모듈

LoRa 모듈: LR30, LR31, LR36 및 기타 LoRa 통신 모듈

NB-IoT 모듈: NB-IoT 무선통신 단말기

스마트 홈 장치: 스마트 도어록, 스마트 카메라, 스마트 온도 조절기, 스마트 전구 등

무선 원격 제어 장치: 자동차 리모컨 키, 장난감 리모컨, 산업용 리모컨 등

IoT 터미널: IoT 센서 노드, 데이터 수집 터미널

스마트 계량: 스마트 수량계, 전기 계량기, 가스 계량기

블루투스/지그비 모듈: 블루투스 무선통신, 지그비 네트워킹 장치

드론 원격 측정: 소형 드론을 위한 데이터 링크

GSM/GPRS 장치: GSM 모뎀, 원격 모니터링 시스템

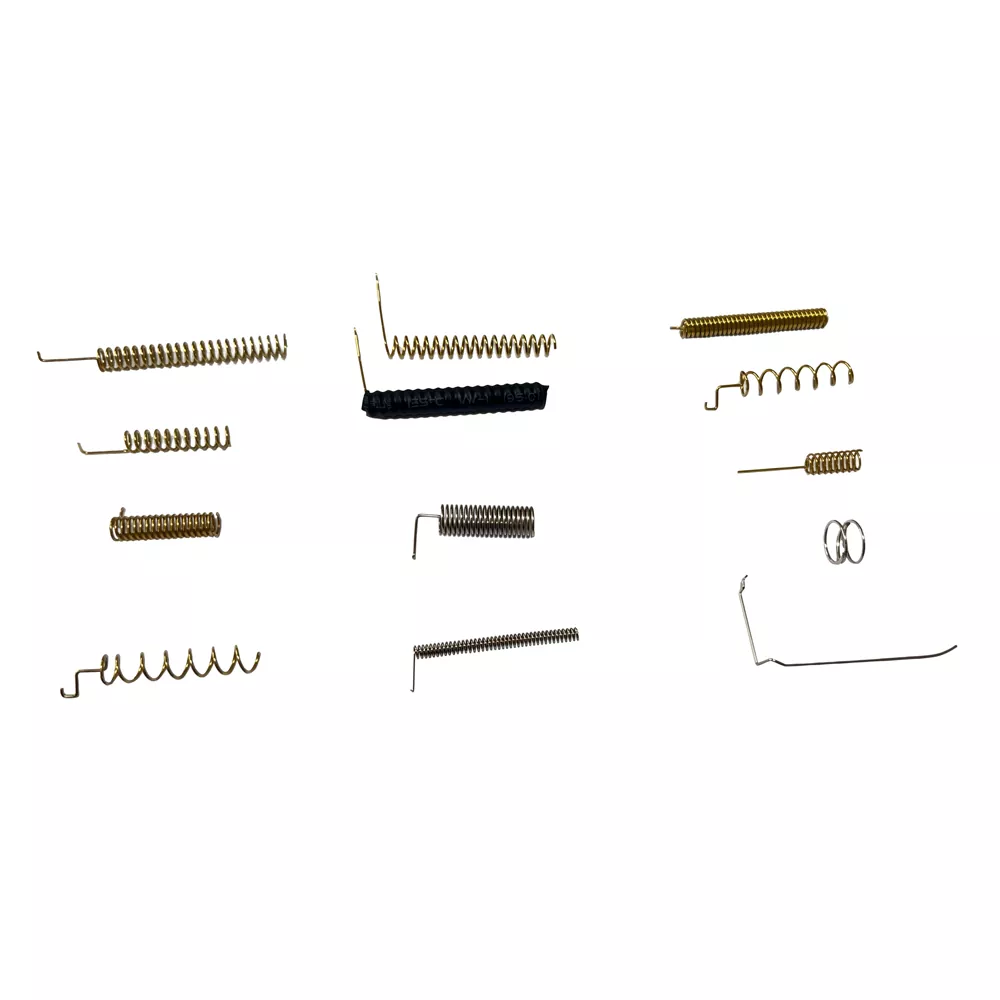

Spring Antenna

경쟁제품과의 비교

비교항목	Qianmu 통신 스프링 안테나	PCB 안테나	외부 로드 안테나
얻다	0.8~3.5dBi	2~6dBi	상대적으로 높음
전방향 성능	★★★★★ 훌륭해요	★★☆ 강한 방향성	★★★★ 좋아요
크기	★★★★ 콤팩트	★★★★★ 초소형	★★☆ 대형
간섭 방지 기능	★★★★★ 강하다	★★★ 평균	★★★★ 상대적으로 강함
설치 유연성	★★★★★ 매우 유연함	★★★ PCB에만 고정됨	★★★ 외부 설치 필요
비용	★★★★ 보통	★★★★★ 낮음	★★☆ 비교적 높음
디자인 수정	★★★★ 유연함	★★☆ PCB 개조 필요	★★★ 보통

Qianmu Communication 스프링 안테나는 전방향 적용 범위, 간섭 방지 기능, 설치 유연성 및 전체 비용 사이에서 최적의 균형을 유지하므로 IoT 및 무선 통신 장치를 위한 이상적인 내장형 안테나입니다.

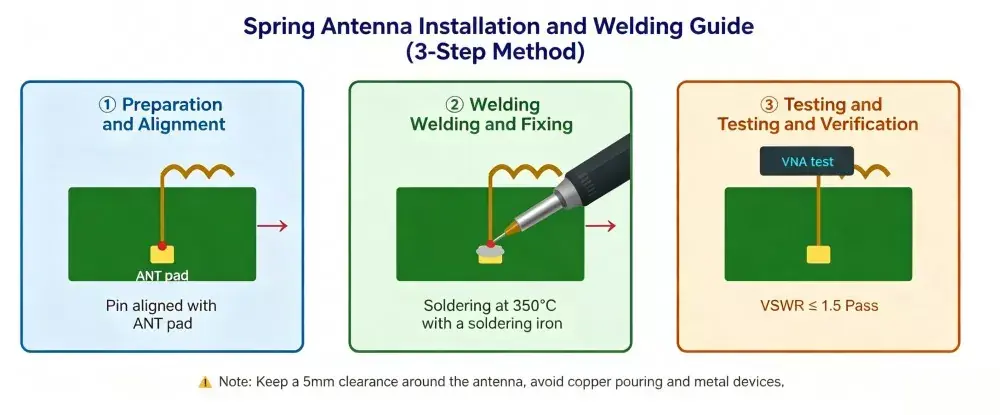

설치 가이드

1단계: 용접 준비

스프링 안테나 끝에 있는 핀(일반적으로 단일 핀 또는 납땜 패드)을 PCB에 예약된 ANT 납땜 패드와 정렬합니다. 적절한 신호 전송을 보장하려면 납땜 패드를 50옴 마이크로스트립 라인 또는 동일 평면 도파관과 같은 RF 공급 라인에 연결해야 합니다.

2단계: 용접 및 고정

후크 모양의 부분을 구부려서 무선 모듈의 ANT 핀에 연결한 후, 납땜 공정을 안전하게 완료합니다. 리플로우 납땜은 표준 표면 실장 조립 공정과 호환되므로 권장됩니다.

3단계: 검사 및 테스트

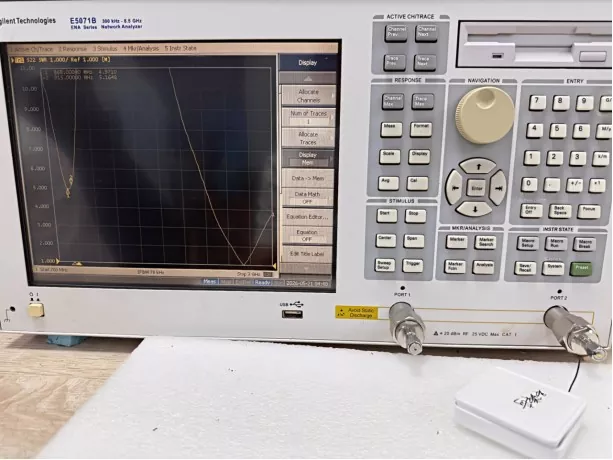

납땜 후 벡터 네트워크 분석기를 사용하여 전압 정재파비(VSWR)를 측정하고 RF 성능이 필수 사양을 충족하는지 확인합니다.

Spring Antenna

메모

1. 여유 공간을 유지하십시오. 안테나 반경 5mm 이내에 전선을 배선하거나 금속 부품을 배치하지 마십시오. 배터리나 차폐 커버를 바닥에서 10mm 이상 덮지 마세요.

2. 50Ω 전송선: 동일한 레이어의 마이크로스트립 또는 내부 레이어의 스트립라인을 통해 RF 칩을 직접 연결합니다. 급격한 임피던스 변화를 방지하려면 모서리에 45° 모따기를 사용하십시오.

3. 금속을 멀리하십시오. 스프링 안테나를 사용할 때 첫 번째 단계는 안테나가 회로 기판의 접지면, 배선 흔적, 배터리, 스크린, 금속 케이스 등을 포함한 금속 물질로부터 멀리 떨어져 있는지 확인하는 것입니다.

4.일관된 용접 방향 : 양산시 안테나의 용접 방향이 안테나 제조사가 선정 시 지정한 용접 방향과 일치하는지 확인하는 것이 필수적입니다.

5. 튜닝 및 마지닝: 전체 플라스틱 케이스 장치의 전자기 환경이 복잡한 경우 RF 끝에서 π-네트워크를 예약할 수 있으며 공진 주파수는 3pF ~ 6.8pF 범위의 조정 가능한 커패시터를 사용하여 미세하게 조정할 수 있습니다.

스프링 안테나를 선택하는 방법은 무엇입니까?

선택 단계	핵심 포인트	세부
1. 동작 주파수 확인	통신 프로토콜 및 주파수 대역에 따른 안테나 선택	공통 주파수 대역: • 315MHz: 기존 원격 제어 장치 • 433MHz: LoRa, 스마트 미터, 산업용 리모컨 • 470/490MHz: 산업용 IoT 장비 • 868/915MHz: 유럽 및 북미용 ISM 대역 • 2.4GHz: Wi-Fi, Bluetooth, Zigbee • GSM 대역: 셀룰러 통신 모듈
2. 이득 요구 사항 평가	전송 거리와 이득 일치	• 단거리(<100m): 0.8~2dBi • 중거리(100~500m): 2~3dBi • 장거리(>500m): 3dBi 이상
3. 설치공간 확인	PCB와 크기 및 구조 일치	1. 장비 내부 공간을 측정하여 적절한 길이와 직경을 선택합니다. 2. 공간이 제한된 공간에 모서리 PCB 장착을 위해 구부러진 유형의 안테나를 사용할 수 있습니다.
4. 애플리케이션 환경 평가	간섭 방지 및 부식 방지 보호	1. 금속 차폐 장비: 원형 편파 안테나를 권장합니다. 2. 습한/실외 환경: 항산화를 위한 은/금 도금.
5. 신뢰할 수 있는 공급업체를 선택하세요	원스톱 맞춤형 제조 서비스	Qianmu Communication은 OEM 및 ODM을 지원하고 안테나 설계, 샘플링 및 대량 생산을 포함한 전체 서비스를 제공하는 전문 안테나 공장 및 공급 업체입니다.

FAQ

Q1: 스프링 안테나와 PCB 안테나 중 어느 것이 더 좋습니까?

A: 선택은 특정 애플리케이션 요구 사항에 따라 달라집니다. 스프링 안테나 솔루션은 장거리 전송(>100미터), 전방향 적용 범위 및 유연한 설치 방향이 필요한 애플리케이션에 적합한 반면, PCB 안테나는 크기와 비용 제한이 엄격한 소형 장치에 더 적합합니다. Qianmu Communication은 두 가지 솔루션을 모두 제공하고 다양한 프로젝트 요구 사항에 따라 전문적인 권장 사항을 제공합니다.

Q2: 이득이 높을수록 항상 안테나 성능이 향상됩니까?

답: 꼭 그렇지는 않습니다. 이득이 높을수록 일반적으로 신호 집중이 향상되지만 특정 방향의 적용 범위가 줄어들 수 있습니다. 최적의 선택은 전송 거리, 적용 범위 요구 사항 및 애플리케이션 환경을 고려해야 합니다. Qianmu Communication은 0.8에서 3.5dBi까지 다양한 게인 옵션을 갖춘 제품을 제공합니다.

Q3: 안테나를 맞춤 설정할 수 있나요?

답: 그렇습니다. Qianmu Communication은 다양한 애플리케이션 요구 사항을 충족하기 위해 주파수 조정, 크기 수정, 재료 선택 및 굽힘 각도 사용자 정의를 포함한 OEM/ODM 사용자 정의 서비스를 제공합니다.

Q4: 작동 온도 범위는 무엇입니까?

A: Qianmu Communication 제품은 -40℃ ~ +85℃에서 안정적으로 작동하여 대부분의 산업 및 소비자 애플리케이션의 요구 사항을 충족합니다.

Q5: 임피던스 매칭이 필요합니까?

답: 그렇습니다. 표준 임피던스는 50Ω이며 실제 응용 분야에서는 최적의 성능을 달성하기 위해 안테나와 RF 송신기 포트 사이에 일치하는 구성 요소가 필요할 수 있습니다. Qianmu Communication은 안테나 매칭 및 디버깅에 대한 기술 지원을 제공합니다.

Q6: 최소 주문 수량(MOQ)은 얼마입니까?

A: Qianmu Communication은 프로토타입 샘플과 소규모 배치부터 대규모 생산까지 유연한 주문 수량을 지원합니다. 자세한 MOQ 요구사항은 영업팀에 문의하세요.
