코인 안테나

코인 안테나는 버튼 모양의 소형 원통형 외부 RF 안테나입니다. 2.4GHz 5.8GHz 듀얼 밴드 안테나로 설계되어 WiFi, Bluetooth, ZigBee 통신을 사용하는 소형 전자 기기에 경량 무선 전송 솔루션을 제공합니다.

Qianmu Communication이 자체 개발한 버튼 고무 막대 안테나는 일체형 사출 성형 및 밀봉 기술을 채택했습니다. 전체 구리 공진 요소와 하단에 금속 반사 차폐층이 통합되어 있습니다.

표준 SMA 스레드 인터페이스가 장착된 이 SMA 이중 대역 안테나는 장치 하우징에 직접 장착하고 고정할 수 있습니다. 가느다란 고무 막대 안테나 및 내장형 PCB 안테나와 비교하여 실내 및 실외 애플리케이션을 위한 밀폐형 하우징을 갖춘 콤팩트하고 눈에 띄지 않는 구조를 제공합니다.

작동 방식

코인 안테나는 이중 대역 RF 전송 및 수신을 위해 내부 이중층 링 구리 발진기를 사용합니다. 버튼 모양의 베이스에는 신호 방사를 관리하고 주변 전자 부품의 영향을 줄이는 데 도움이 되도록 설계된 금속 반사 레이어가 통합되어 있습니다.

1. 계층형 발진기 설계:상위 레이어는 Bluetooth 및 ZigBee에서 사용되는 2.4GHz 대역용으로 설계되었으며, 하위 레이어는 호환되는 WiFi 장치에서 사용되는 5.8GHz 대역을 지원합니다. 명시된 전대역 VSWR은 1.35 이하입니다.

2. 기본 차폐 및 간섭 관리:하단 금속 반사층은 장치의 메인 보드, 리튬 배터리 및 금속 하우징의 전자기 간섭 영향을 줄이도록 설계되었습니다. 실제 성능은 설치 환경에 따라 다르며 완성된 장치에서 테스트가 필요합니다.

3. 밀봉된 하우징 및 온도 저항:일체형 사출 성형 하우징은 환경 보호를 위해 설계되었습니다. 명시된 작동 온도 범위는 -35°C ~ +70°C입니다. 온도 관련 주파수 안정성은 지정된 테스트 조건에서 확인되어야 합니다.

4. RF 임피던스 매칭:안테나는 50Ω 공칭 임피던스를 사용하여 RF 통합을 지원하고 임피던스 불일치를 줄입니다. 이득, VSWR 및 방사 효율은 적절한 RF 테스트를 통해 평가할 수 있습니다.

호환 장비 및 애플리케이션

1. 스마트 홈:스마트 홈 기기용 안테나로 미니 스마트 게이트웨이, WiFi 소켓, 도어 및 창문 알람, 블루투스 리모컨에 사용할 수 있습니다. 컴팩트한 구조로 인해 설치 공간이 제한된 장치에서 무선 연결을 수용하는 데 도움이 됩니다.

2. 산업용 사물 인터넷:이 무선 센서 안테나는 소형 온도 및 습도 단말기, 창고 자산 추적 노드 및 무선 데이터 전송 모듈에 사용할 수 있습니다. 또한 주파수 대역 및 설치 조건이 시스템 요구 사항과 일치하는 IoT 장치 애플리케이션용 안테나와도 관련이 있습니다.

3. 휴대용 전자제품:휴대용 장치용 소형 안테나로 휴대용 스캐닝 장비, 휴대용 감지기, 미니 블루투스 스피커에 사용할 수 있습니다. 최종 통합 전에 장치 레이아웃과 RF 성능을 평가해야 합니다.

4. 보안 장치:이 무선 보안 장치용 안테나는 소형 무선 카메라 및 출입 통제 시스템에 적합할 수 있습니다. 호환되는 Bluetooth 기반 출입 시스템의 경우 Bluetooth 액세스 제어 안테나 역할을 할 수 있습니다.

5. RF 액세서리:옵션 액세서리에는 SMA-IPEX 피더 케이블 및 기타 호환 가능한 RF 연결 구성 요소가 포함됩니다. 커넥터 선택은 무선 모듈 및 장치 인터페이스에 대해 확인되어야 합니다.

핵심 제품 특징

Qianmu Communication은 애플리케이션 요구 사항에 따라 선택된 사양 및 인터페이스 구성을 갖춘 소형 무선 장치용 코인 안테나 옵션을 제공합니다.

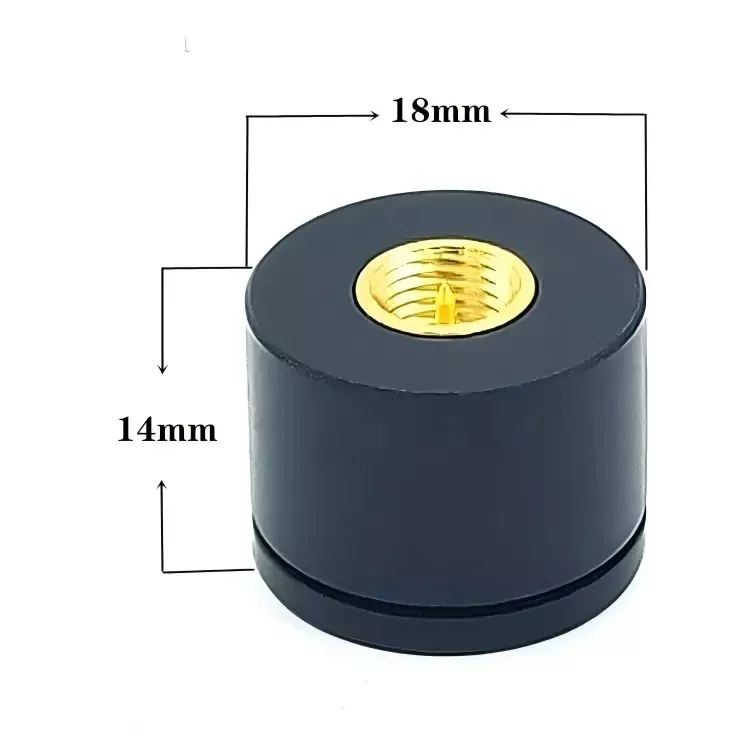

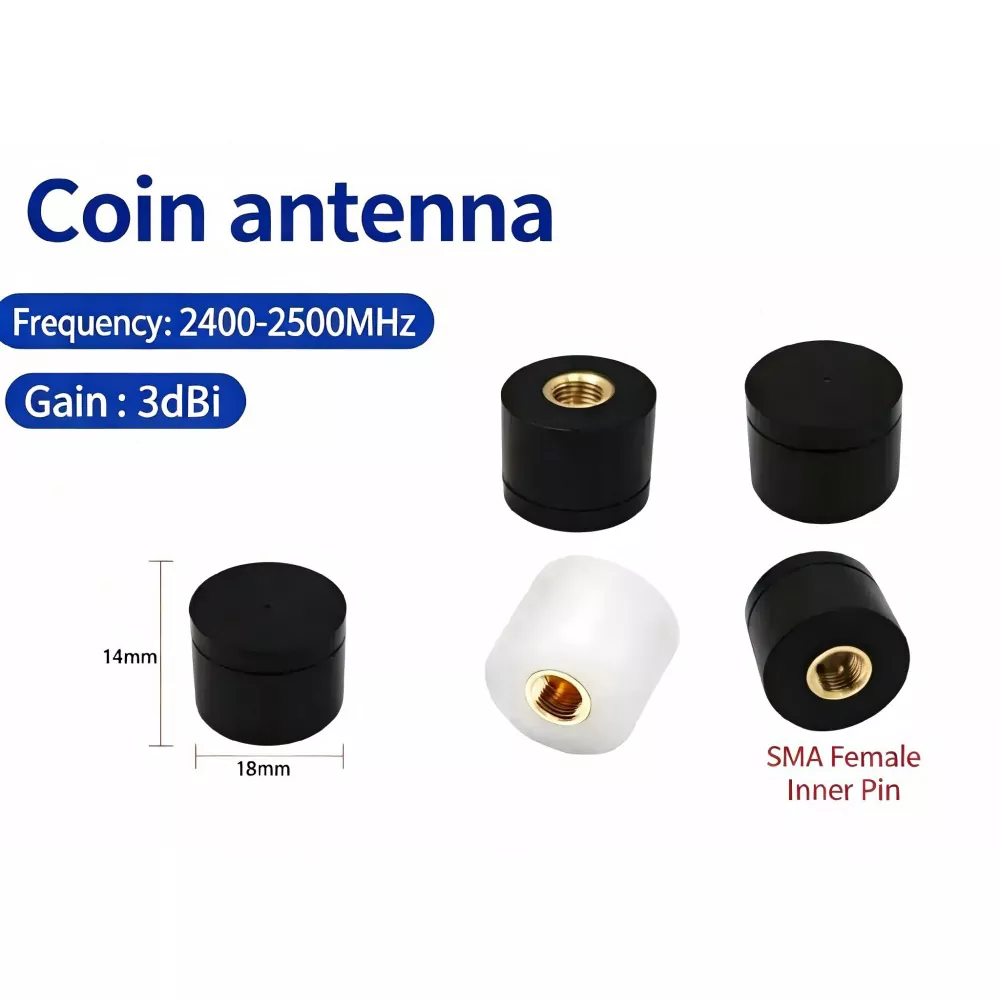

1. 컴팩트한 버튼형 구조:기본 직경은 15mm와 18mm, 높이는 14mm로 제공됩니다. 작은 설치 공간은 외부 안테나 공간이 제한된 설치를 지원합니다.

2. 듀얼 밴드 작동:이 미니 WiFi 안테나는 지정된 2.4GHz 및 5.8GHz 주파수 범위를 지원합니다. 장치 구성에 따라 안테나는 호환되는 WiFi, Bluetooth 및 ZigBee 애플리케이션에서 사용될 수 있습니다. 선택하기 전에 프로토콜별 주파수 요구 사항을 확인하세요.

3. 인터페이스 옵션:표준 구성에는 다양한 접점 배열을 갖춘 SMA 인터페이스가 포함됩니다. 호환되는 액세서리에는 선택한 구성에 따라 납땜 단자와 1세대 또는 4세대 IPEX 피더 케이블이 포함될 수 있습니다.

4. 환경 보호:IP54 등급 하우징은 먼지 유입 및 물 튀김으로부터 보호하도록 설계되었습니다. 재고 및 주문 요구 사항에 따라 흑백 하우징 옵션을 사용할 수 있습니다.

5. 사용자 정의:맞춤형 SMA 안테나 옵션에는 치수 조정, 쉘 로고 인쇄 및 RF 커넥터 구성이 포함될 수 있습니다. 각 주문에 대해 재고 가용성, 샘플 리드 타임 및 수량 가격을 확인해야 합니다.

기술 사양

적용 사례

1. 스마트 홈 장비:하우징 공간이 제한된 WiFi 도어 또는 창문 알람에 소형 안테나를 설치할 수 있습니다. 최종 연결 범위는 안테나 배치, 벽, 간섭 및 장치의 RF 구성에 따라 달라집니다.

2. 산업용 센서 터미널:무선 센서 안테나는 온도 및 습도 모니터링 장비와 함께 사용할 수 있습니다. 금속 하우징 장치의 경우 안테나 위치 지정 및 주변 접지 구조를 평가하여 RF 성능에 미치는 영향을 확인해야 합니다.

3. 실외 출입 통제 장비:외부에 장착된 안테나는 호환되는 Bluetooth 액세스 제어 장치를 지원할 수 있습니다. 엔클로저, 커넥터 씰 및 장착 배열을 필요한 환경 조건에 따라 확인해야 합니다.

4. 휴대용 장비:이 휴대용 장치용 미니 안테나는 소형 외부 안테나가 필요한 무선 바코드 스캐너 및 기타 휴대용 전자 장치에 고려될 수 있습니다. 의도한 작동 환경에서 연결 안정성을 검증해야 합니다.

선택 및 주문 가이드

1. 주파수 선택:호환되는 WiFi 및 Bluetooth 구성을 사용하는 장치의 경우 2.4GHz 및 5.8GHz 듀얼 밴드 모델을 평가해 보세요. Bluetooth 전용 애플리케이션의 경우 가능한 경우 2.4GHz 단일 대역 구성을 고려할 수 있습니다.

2. 설치 환경:금속 하우징이 있는 장치의 경우 안테나의 장착 위치, 간격, 접지 배열을 검토하세요. 반사 베이스가 있어도 최종 인클로저에서 RF 테스트가 필요하지 않습니다.

3. 사이즈 선택:장착 공간이 제한되어 있는 경우 직경 15mm 버전을 고려하십시오. 사용 가능한 공간과 필요한 RF 특성이 이를 지원하는 경우 18mm 버전을 고려할 수 있습니다. 더 큰 모델이 항상 더 높은 이득을 제공한다고 가정하기보다는 성능을 확인하십시오.

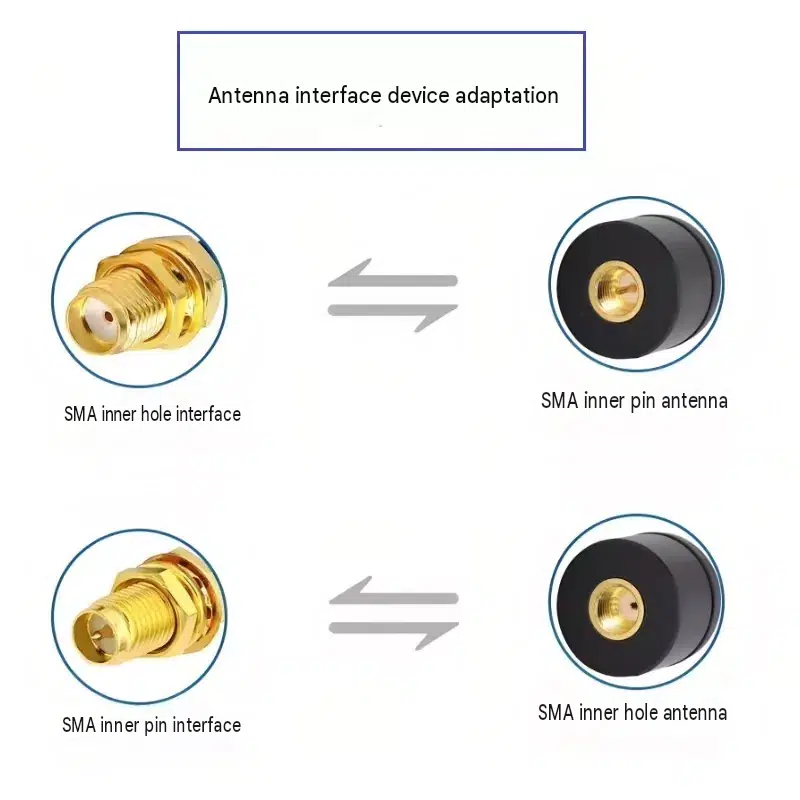

4. 인터페이스 및 내보내기 요구 사항:장치에 SMA 내부 핀 또는 내부 구멍 인터페이스가 필요한지 확인하십시오. IPEX 어댑터 케이블, 커넥터 구성 및 중립 수출 포장은 주문 준비 시 논의될 수 있습니다.

FAQ

1. 이 안테나를 금속 케이스 장치와 함께 사용할 수 있습니까?

금속 케이스 장치에 적합할 수 있지만 성능은 안테나의 장착 위치, 간격, 접지 구조 및 하우징 설계에 따라 달라집니다. 반사 베이스는 인근 구조물과의 상호 작용을 관리하는 데 도움을 주기 위한 것입니다. 완성된 장치에서 테스트하는 것이 좋습니다.

2. SMA 인터페이스를 IPEX로 변경할 수 있습니까?

지정된 IPEX 세대를 포함하여 호환 가능한 피더 케이블 및 인터페이스 구성을 사용할 수 있습니다. 주문하기 전에 필요한 커넥터 유형, 케이블 길이 및 설치 배열을 확인하십시오.

3. 실험실 테스트 보고서를 제공할 수 있나요?

해당 제품 구성에 대한 RF 테스트 문서가 제공될 수 있습니다. 주문하기 전에 Qianmu Communication을 통해 사용 가능한 보고서, 측정된 매개변수 및 테스트 조건을 확인하세요.

4. 이 2.4GHz 5.8GHz 듀얼 밴드 안테나는 WiFi 및 Bluetooth 장치에 적합합니까?

지정된 주파수 범위는 2.4GHz 및 5.8GHz 작동을 포괄합니다. 호환성은 장치의 무선 프로토콜, 필요한 주파수 대역, 커넥터 및 RF 설계에 따라 다릅니다. 2.4GHz에서 작동하는 ZigBee 장치의 경우 일치하는 구성을 확인하고 최종 제품의 성능을 검증하십시오.

5. 커넥터나 케이블 구성을 맞춤 설정할 수 있나요?

다양한 장치 인터페이스 및 설치 요구 사항에 따라 맞춤형 SMA 안테나 구성을 사용할 수 있습니다. 필요한 구성을 평가할 수 있도록 커넥터 유형, 케이블 길이, 주파수 범위 및 대상 애플리케이션을 제공하십시오.

6. 이 안테나를 스마트 센서나 휴대용 장비에 사용할 수 있나요?

주파수 범위와 RF 특성이 장치 요구 사항을 충족하는 경우 스마트 센서 애플리케이션용 WiFi 안테나 및 기타 소형 무선 제품에 적합할 수 있습니다. 휴대용 장비의 경우 설계를 마무리하기 전에 사용 가능한 장착 공간, 인클로저 재료 및 안테나 위치를 평가하십시오.
