금속 스탬프 안테나

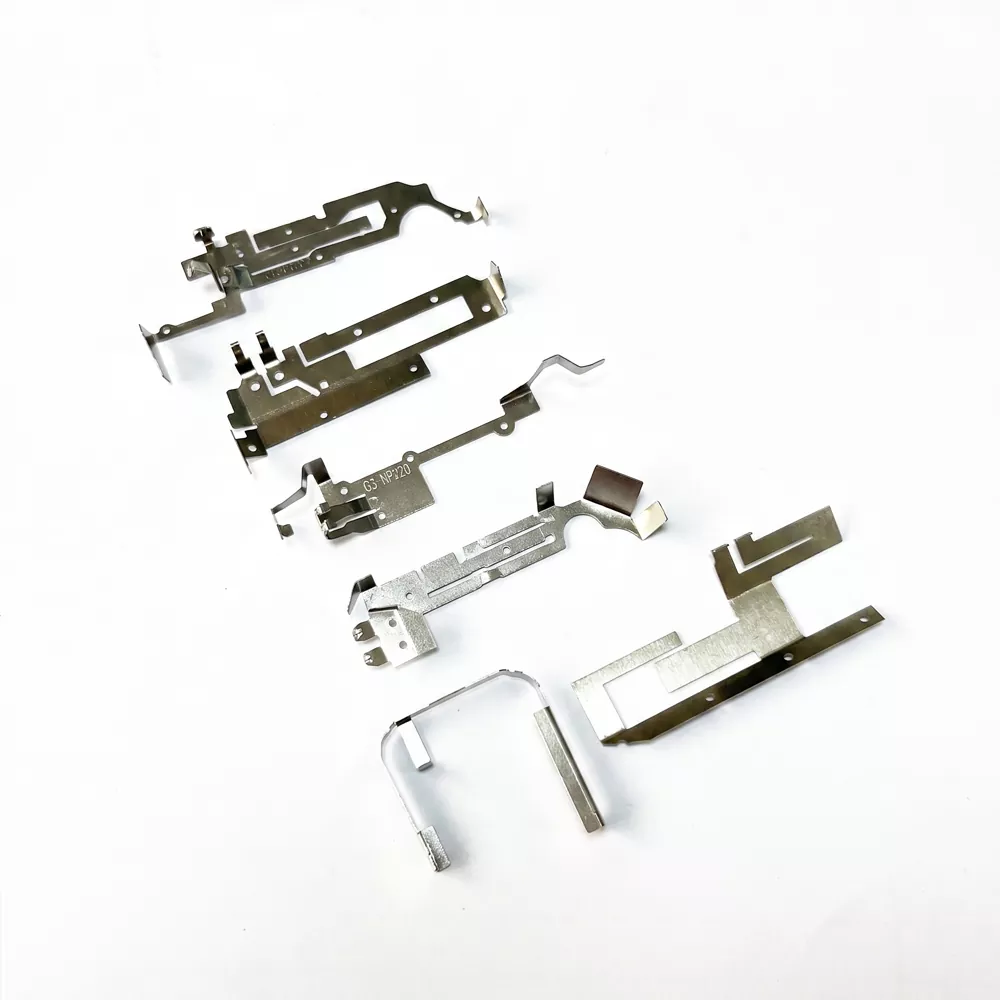

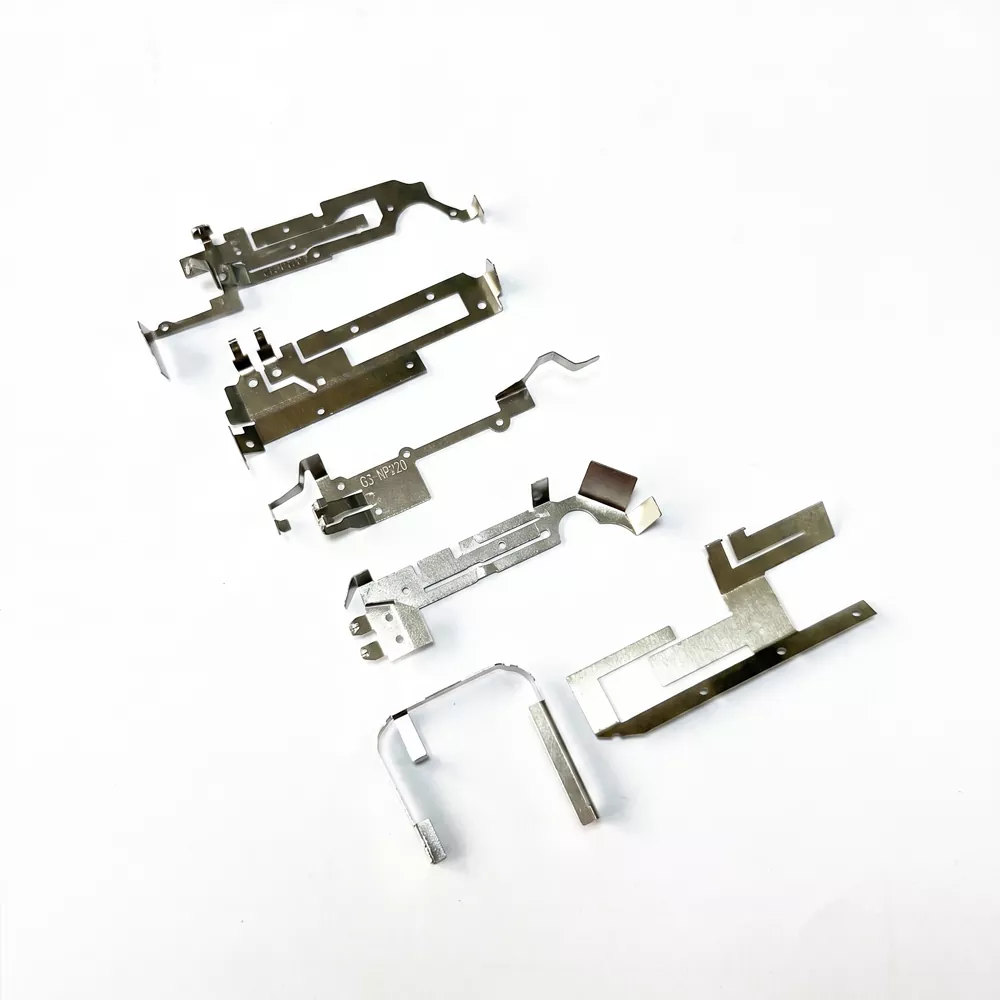

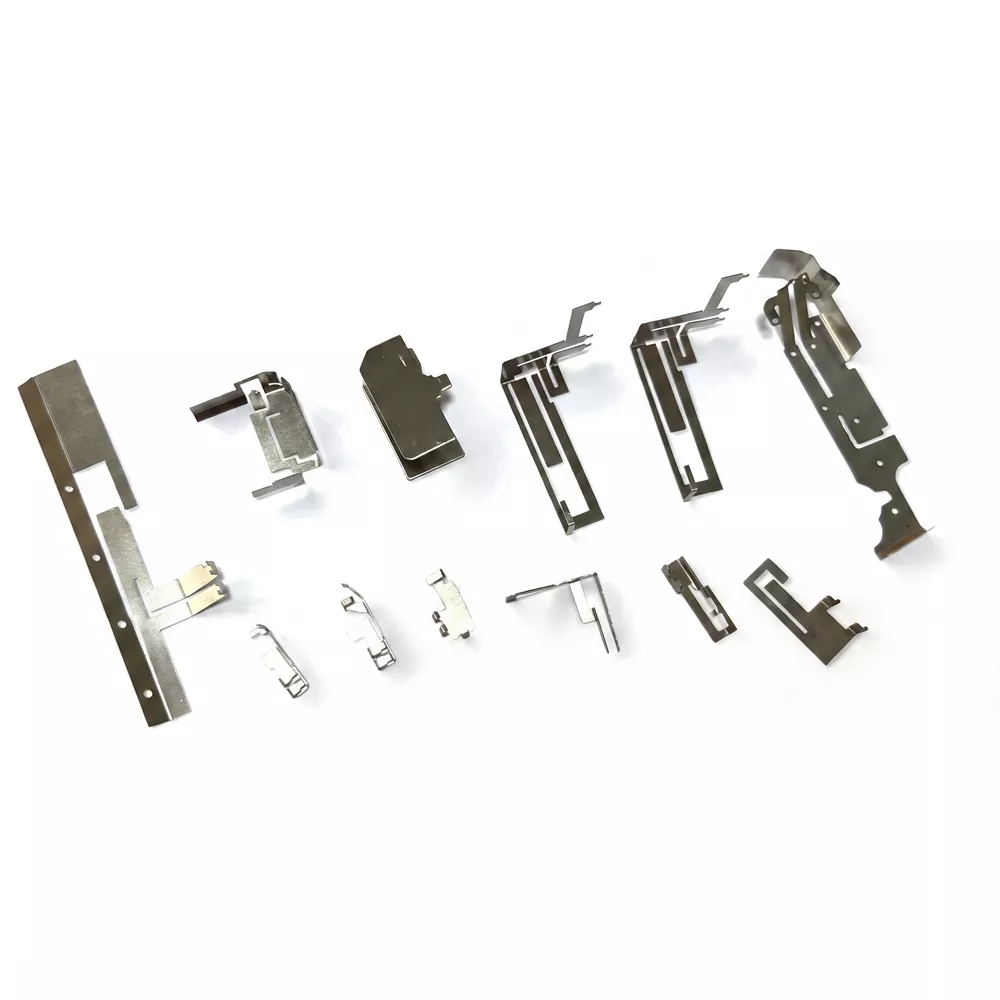

Metal Stamp Antenna는 초박형 스테인레스 스틸 (예 : SUS301 또는 SUS304) 또는 구리 합금을 정밀 스탬핑 공정을 통해 제조한 RF 부품입니다. 일반적으로 두께가 1mm 미만이며 곡면이나 불규칙한 장치 표면에 밀착되도록 설계되어 소형 전자 제품에 적합합니다.

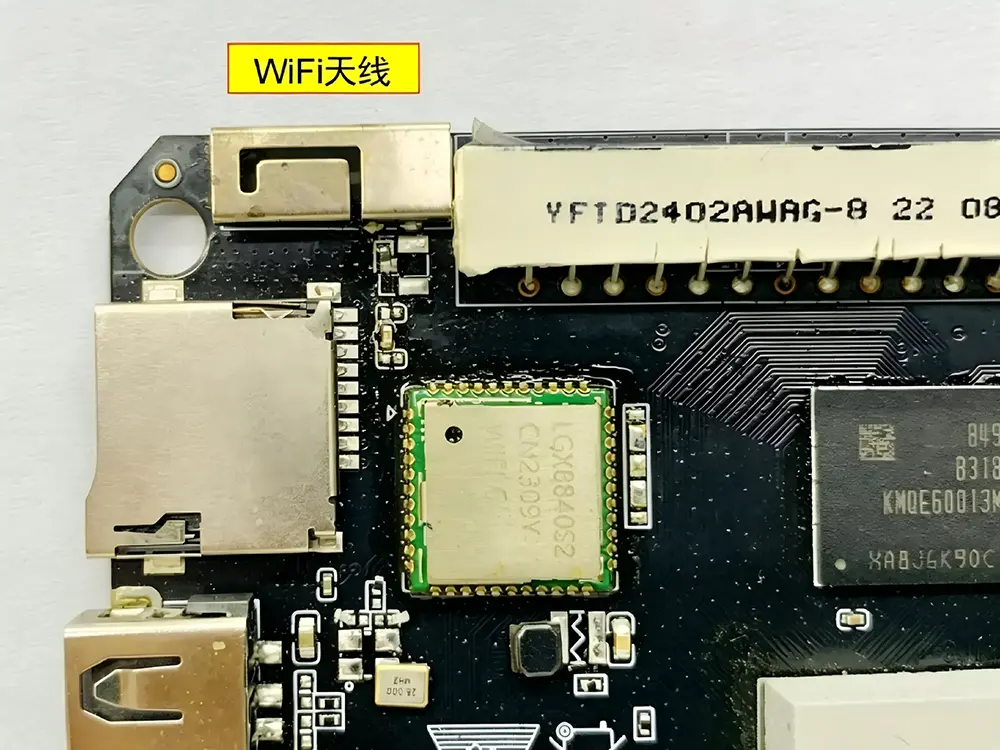

이 안테나는 세심하게 설계된 금속 구조에 의해 생성된 전자기 공명을 통해 작동합니다. 설치 중에 하단 접점이 PCB 안테나 단자에 눌러져 납땜 없이 안정적인 전기 연결이 형성됩니다. 스프링 접촉 구조는 안정적인 신호 전달을 보장하는 동시에 탄성 변형을 통해 기계적 응력을 흡수하여 반복적인 조립 및 진동 조건에서 장기적인 내구성을 지원합니다.

핵심 기술 사양

Metal Stamp Antenna는 제어된 임피던스와 안정적인 기계적 접촉 성능을 갖춘 소형 RF 애플리케이션용으로 설계되었습니다.

표준화된 테스트 조건

데이터 일관성을 보장하기 위해 모든 RF 및 기계적 매개변수는 다음과 같은 표준화된 조건에서 측정됩니다.

임피던스 및 VSWR 측정

50Ω 기준 시스템이 포함된 보정된 벡터 네트워크 분석기(VNA)를 사용하여 테스트되었습니다.

RF 성능 환경

표준 기준 접지면을 사용하여 자유 공간 또는 반무향 환경에서 측정을 수행합니다.

기계적 접촉 테스트

안테나는 정의된 접촉 높이와 제어된 압력을 갖춘 표준 PCB 패드 레이아웃에 장착됩니다.

주파수 측정 조건

디튜닝 효과를 설명하기 위해 대표적인 장치 인클로저에 설치한 후 중심 주파수를 평가했습니다.

온도 테스트 조건

지속적인 전기 모니터링을 통해 -40℃에서 +85℃까지 열 사이클링이 수행되었습니다.

적용 가능한 장치 및 응용 시나리오

주요 판매 포인트: 하드웨어 스프링 안테나를 선택하는 이유는 무엇입니까?

공간 효율적인 디자인

로우 프로파일 구조는 곡면이나 불규칙한 표면에도 적합하므로 배터리 및 기타 구성 요소의 내부 공간을 최대화하는 데 도움이 됩니다.

비용 효율적인 조립

PCB 접점에 대한 압입식 연결은 납땜 공정을 없애고 대량 생산 시 조립 시간과 제조 비용을 줄여줍니다.

기계적 내구성

탄성 접촉 구조는 진동, 충격 및 반복적인 기계적 응력에도 안정적인 전기적 성능을 유지합니다.

정확한 포지셔닝 설계

스탬프 처리된 정렬 구멍(원형 및 슬롯형)은 자동 조립 중에 안테나 피드 포인트와 PCB 사이의 정확한 위치 지정을 보장합니다.

설치 가이드 및 엔지니어링 권장 사항

다음 설치 지침은 시스템 수준 애플리케이션에서 Metal Stamp Antenna의 최적 성능을 보장하기 위해 Shenzhen Qianmu Communication Technology Co., Ltd.에서 제공합니다.

1. 포지셔닝 디자인

안테나 구조에 최소 2개의 정렬 구멍을 설계합니다. 하나는 기본 위치 지정을 위한 원형 구멍이고 다른 하나는 보조 정렬을 위한 긴 구멍입니다. 간격은 조립 중 기계적 안정성을 보장하기에 충분해야 합니다.

2. 통관 요건

방사 요소를 주변의 금속 구성 요소 및 전도성 물질로부터 멀리 두십시오. 근처 구조물로 인한 디튜닝 효과를 최소화하려면 적절한 여유 공간을 유지해야 합니다. 안정적인 장착을 위해 접착 고정을 사용할 수 있습니다.

3. 접촉식 압력 제어

스프링 터미널과 PCB 피드 패드 사이의 접촉력은 지정된 기계적 범위 내에서 제어되어야 합니다. 압력이 충분하지 않으면 RF 접촉 안정성에 영향을 미칠 수 있으며, 과도한 압력은 접촉 구조의 영구적인 변형으로 이어질 수 있습니다.

4. 시스템 수준 튜닝

최종 장치에 조립한 후 인클로저 및 주변 구성 요소와의 결합으로 인해 안테나 성능이 바뀔 수 있습니다. 시스템 수준에서 공진 정확도를 보장하려면 벡터 네트워크 분석기(VNA)를 사용한 최종 튜닝을 권장합니다.

올바른 하드웨어 스프링 안테나를 선택하는 방법은 무엇입니까?

금속 스탬프 안테나를 선택할 때 평가는 다음과 같은 주요 설계 요소를 기반으로 해야 합니다.

사용 가능한 장치 공간

인클로저의 내부 공간을 측정하고 적절한 길이, 너비 및 두께를 가진 안테나를 선택하여 기계적 적합성을 보장합니다.

작동 주파수 및 대역폭

대상 통신 대역(예: WiFi, Bluetooth 또는 하위 GHz IoT 대역)을 정의합니다. 협대역 설계의 경우 개발 중에 구조 조정을 통해 안테나 성능을 미세 조정할 수 있습니다.

응용 환경

자동차, 옥외, 산업용 등의 경우 내식성 및 온도 안정성을 향상시키기 위해 SUS304 및 표면 도금과 같은 재질 선택을 권장합니다.

PCB 및 조립 설계

PCB의 피드 포인트가 올바르게 정렬되었는지 확인하십시오. 조립 일관성과 대량 생산 수율을 향상하려면 적합한 장착 구조(압입식 또는 스프링 접촉 설계)를 선택하십시오.

Shenzhen Qianmu Communication Technology Co., Ltd.를 선택해야 하는 이유

Shenzhen Qianmu Communication Technology Co., Ltd.는 무선 장치용 Metal Stamp Antenna 솔루션의 설계 및 생산에 중점을 두고 OEM/ODM 개발 및 다양한 RF 애플리케이션을 위한 맞춤형 안테나 구조를 지원합니다.

자체 제조 역량

정밀 스탬핑 및 툴링은 내부적으로 제어되어 안정적인 생산 일관성과 확장 가능한 출력을 보장합니다.

애플리케이션 기반 사용자 정의

안테나 구조는 다양한 장치 및 인클로저 요구 사항에 맞게 형상, 탄성 및 표면 처리를 조정할 수 있습니다.

프로세스 수준 품질 관리

접촉 안정성 및 전기적 일관성 검사를 포함하여 생산 전반에 걸쳐 기계적 신뢰성과 RF 성능이 검증됩니다.

개발 중 엔지니어링 지원

PCB 및 시스템 수준의 통합 지침을 포함하여 프로토타입 제작부터 대량 생산까지 기술 지원이 가능합니다.

FAQ

Q1: 금속 클립 안테나의 신호 효율은 어떻습니까?

A: 컴팩트한 크기로 인해 효율은 일반적으로 30%~50%입니다. 스마트 홈 장치와 같이 단거리 및 비용에 민감한 애플리케이션에 적합합니다. 장거리 요구 사항을 위해 Qianmu Communications는 최적화된 안테나 솔루션도 제공합니다.

Q2: 납땜 러그가 PCB에 눌려 접촉 상태가 좋지 않으면 어떻게 해야 합니까?

A: 조립 중 정확한 PCB 패드 높이와 적절한 고정 장치 압력을 확인하십시오. 스프링 구조는 안정적인 접촉을 위해 설계되었으며, 배송 전에 표준 테스트가 수행됩니다.

Q3: 소규모 배치 샘플링을 지원합니까?

A: 전폭적으로 지지합니다. 전문 금속 스탬프 안테나 공급업체인 당사는 R&D 단계의 요구 사항을 이해하고 프로젝트 검증을 신속하게 진행할 수 있도록 유연한 프로토타입 제작 서비스를 제공합니다.

Q4: Metal Stamp Antenna의 성능에 어떤 영향을 미치나요?

 A: 성능은 주로 PCB 레이아웃, 접지 크기, 주변 금속 및 인클로저 구조에 의해 영향을 받습니다.

Q5: 설치 후 주파수가 이동하는 이유는 무엇입니까?

A: 금속 주변 및 하우징 재료는 공진을 디튠할 수 있으므로 최종 시스템 수준 튜닝이 필요합니다.

Q6: 접촉 성능 저하의 원인은 무엇입니까?

A: PCB 패드 높이가 잘못되었거나 스프링 압력이 충분하지 않으면 전기적 안정성에 영향을 미칠 수 있습니다.

Q7: 프로토타입 제작을 지원합니까? A: 예. R&D 검증을 위해 샘플 생산과 소규모 배치 맞춤화가 모두 지원됩니다.
