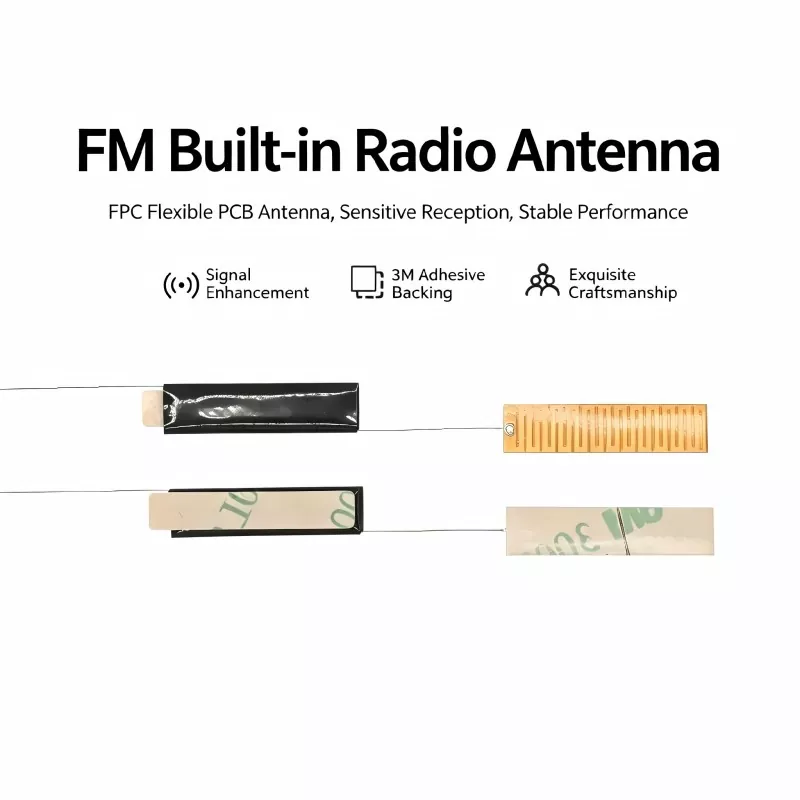

첸무개발하다내장 FM 라디오 안테나소형 전자 제품에서 안정적인 FM 수신이 필요한 제조업체를 위한 제품입니다. 실용적인 통합 요구 사항을 중심으로 설계된 이 내부 안테나 솔루션은 오디오 장치가 안정적인 무선 성능을 달성하는 동시에 설치 공간을 절약하고 깔끔한 외부 디자인을 유지하는 데 도움이 됩니다.
FM 라디오는 많은 자동차 오디오 시스템, 휴대용 라디오, Bluetooth 스피커, 스마트 오디오 제품 및 가전제품에서 여전히 중요한 기능으로 남아 있습니다. 그러나 소형 장치에 FM 수신을 추가하려면 단순히 안테나를 수신기에 연결하는 것 이상이 필요합니다. 안테나 크기, 페라이트 재질, 코일 권선, 설치 위치, 케이블 라우팅 및 주변 전자 부품 모두 수신 품질에 영향을 미칠 수 있습니다. 내장형 FM 라디오 안테나는 제조업체에 기존 외부 안테나에 대한 소형 대안을 제공합니다. 이 기사에서는 작동 원리, 설계 장점, 애플리케이션 가치, 주요 구매 고려 사항 및 실제 통합 방법에 대해 설명합니다.
목차
제조업체는 내장형 FM 안테나에 대해 무엇을 알아야 합니까?
내장 FM 안테나를 사용할 수 있는 제품은 무엇입니까?
엔지니어는 안테나를 제품에 어떻게 통합할 수 있습니까?
내장형 FM 라디오 안테나가 귀하의 제품에 적합합니까?
제조업체는 내장형 FM 안테나에 대해 무엇을 알아야 합니까?
내장 FM 안테나는 기존의 외부 텔레스코픽 안테나 없이도 FM 방송 신호를 캡처하도록 설계된 내부 수신 구성 요소입니다. 이는 제품 하우징 내부에 설치되며 리드, 핀 또는 기타 전기 인터페이스를 통해 FM 수신기 회로에 연결됩니다.
많은 상용 제품의 경우 내부 설치는 RF 기능과 산업 디자인 간의 중요한 균형을 제공합니다. 제조업체는 안테나를 인클로저 외부로 확장하는 대신 수신 구성 요소를 사용 가능한 공간 내부에 배치할 수 있습니다.
페라이트 코어 구조는 일반적으로 소형 FM 수신 애플리케이션에 사용됩니다. 페라이트 소재는 코일 주위에 자속을 집중시키는 데 도움이 되고, 권선 도체는 전자기 에너지를 수신 회로에서 처리할 수 있는 전기 신호로 변환합니다.
따라서 안테나는 분리된 액세서리가 아닌 전체 RF 시스템의 일부가 됩니다. 성능은 자체 전기적 특성과 작동 환경에 따라 달라집니다.
내장 FM 라디오 안테나는 어떻게 설계되나요?
내부 FM 안테나의 설계는 일반적으로 대상 주파수 범위와 사용 가능한 설치 공간에서 시작됩니다. 그런 다음 엔지니어는 적합한 페라이트 치수, 권선 구조, 와이어 사양, 연결 방법 및 기계적 구성을 결정합니다.
페라이트 코어
페라이트 코어는 자기 수신 구조의 중요한 부분입니다. 안테나의 재료 특성과 물리적 크기는 안테나가 주변 전자기장과 얼마나 효과적으로 상호 작용하는지에 영향을 미칩니다.
정밀코일
구리선은 정의된 전기 요구 사항에 따라 페라이트 코어 주위에 감겨 있습니다. 변화가 개별 안테나 장치의 전기적 특성에 영향을 미칠 수 있으므로 권선 일관성이 중요합니다.
연결구조
호스트 장치에 따라 안테나는 다른 케이블, 핀 또는 커넥터 구성을 사용할 수 있습니다. 적절한 연결 구조는 조립을 단순화하고 고객 PCB에 대한 불필요한 수정을 줄입니다.
기계적 구성
치수는 초기 설계 단계에서 고려되어야 합니다. 전기적으로 잘 작동하는 안테나는 의도한 인클로저 내부에 맞지 않거나 다른 구성 요소를 방해하는 경우 여전히 부적합할 수 있습니다.
내부 안테나 설계가 중요한 이유는 무엇입니까?
현대 전자 장치는 더 많은 기능을 통합하면서 소형화되고 있습니다. 이는 귀중한 내부 공간이 배터리, PCB, 스피커, 프로세서, 전원 회로 및 기계 구조에 의해 공유되기 때문에 RF 부품에 까다로운 환경을 조성합니다.
적절하게 설계된 내부 안테나는 다음과 같은 몇 가지 실질적인 이점을 제공할 수 있습니다.
- 공간 최적화:안테나는 외부 장착 공간이 필요하지 않고 제품 내부에 설치됩니다.
- 개선된 제품 외관:일상적인 작동에는 긴 텔레스코픽 안테나가 필요하지 않습니다.
- 기계적 보호:내부 배치는 우발적인 굽힘이나 물리적 충격에 대한 노출을 줄입니다.
- 유연한 통합:맞춤형 치수는 다양한 인클로저 레이아웃을 수용할 수 있습니다.
- 일관된 조립:정의된 내부 장착 위치는 표준화된 생산을 지원할 수 있습니다.
- 애플리케이션 다양성:동일한 기본 안테나 개념을 다양한 전자 제품에 적용할 수 있습니다.
이러한 장점은 FM 라디오와 최신 무선 및 디지털 기능을 소형 하우징에 결합하려는 제조업체에 특히 적합합니다.
내장 FM 안테나를 사용할 수 있는 제품은 무엇입니까?
적용 범위는 기존의 독립형 라디오보다 넓습니다. 전자 시스템이 FM 수신 기능을 포함하고 적절한 설치 환경을 제공한다면 내장 안테나를 고려할 수 있습니다.
| 애플리케이션 | 일반적인 요구 사항 | 내부 안테나의 장점 |
|---|---|---|
| 자동차 오디오 | 소형 제어 장치로 안정적인 FM 수신 | 숨겨진 설치 |
| 블루투스 스피커 | 무선 오디오와 결합된 FM 기능 | 공간 효율적인 디자인 |
| 휴대용 라디오 | 컴팩트한 하우징과 휴대용 작동 | 외부 구성 요소 감소 |
| 알람시계 | 통합 FM 라디오 기능 | 깔끔한 제품 외관 |
| 스마트 오디오 장비 | 하나의 인클로저에 담긴 다양한 기능 | 유연한 내부 배치 |
| 특수 수신기 | 애플리케이션별 RF 통합 | 맞춤형 구성 |
FM 수신 성능에 영향을 미치는 요소는 무엇입니까?
올바른 공칭 주파수를 가진 안테나를 선택하는 것은 첫 번째 단계일 뿐입니다. 실제 성능은 몇 가지 추가 요소의 영향을 받을 수 있습니다.
1. 설치 위치
안테나는 RF 신호를 효과적으로 수신할 수 있는 위치에 배치되어야 합니다. 큰 전도성 부품이나 노이즈가 많은 회로 옆에 설치하면 실제 성능이 저하될 수 있습니다.
2. PCB 레이아웃
PCB는 안테나의 전자기 환경에 영향을 미칠 수 있습니다. 엔지니어는 안테나와 프로세서, 스위칭 전원 공급 장치, 고속 인터페이스 및 기타 잠재적인 간섭 소스 사이의 거리를 고려해야 합니다.
3. 인클로저 재질
플라스틱 및 비전도성 하우징은 일반적으로 금속 인클로저와 다른 RF 환경을 제공합니다. 따라서 최종 하우징은 프로토타입 테스트에 포함되어야 합니다.
4. 케이블 라우팅
안테나 리드는 조심스럽게 배선해야 하며 불필요한 전기 잡음 소스로부터 멀리 떨어져 있어야 합니다. 일관된 케이블 라우팅은 반복 가능한 생산 성능을 유지하는 데도 도움이 됩니다.
5. 수신기 감도
안테나는 수신 회로의 모든 한계를 보상할 수 없습니다. 제품 개발 과정에서 안테나 특성과 수신기 성능을 함께 평가해야 합니다.
구매자는 어떤 사양을 비교해야 합니까?
FM 안테나를 소싱할 때 구매팀은 견적을 요청하기 전에 기술 사양서를 작성해야 합니다. 이는 공급업체 비교를 더욱 의미있게 만들고 가격만을 기준으로 구성 요소를 선택하는 위험을 줄여줍니다.
| 사양 | 권장 평가 | 구매의 중요성 |
|---|---|---|
| 주파수 범위 | 필요한 FM 대역과의 호환성 확인 | 필수적인 |
| 페라이트 소재 | 재료 및 일관성 평가 | 높은 |
| 코일 권선 | 권선 정확도 및 반복성 확인 | 높은 |
| 치수 | 사용 가능한 내부 공간과 일치 | 필수적인 |
| 리드 길이 | PCB 및 조립 요구 사항 확인 | 중간 |
| 커넥터 | 전기적, 기계적 호환성 확인 | 높은 |
| 온도 범위 | 운영 환경에 맞게 | 중간에서 높음 |
| 맞춤화 | OEM 사양이 지원되는지 확인 | 높은 |
대량 생산의 경우 구매자는 샘플 승인 절차, 입고 검사, 생산 일관성, 포장, 리드 타임 및 기술 지원도 고려해야 합니다.
엔지니어는 안테나를 제품에 어떻게 통합할 수 있습니까?
성공적인 안테나 통합 프로세스는 최종 인클로저가 고정되기 전에 시작되어야 합니다. 안테나 공급업체, PCB 엔지니어, 기계 엔지니어, 제품 제조업체 간의 조기 조정을 통해 비용이 많이 드는 재설계를 방지할 수 있습니다.
- RF 요구 사항을 정의합니다.목표 FM 주파수 범위와 수신기 아키텍처를 설정합니다.
- 설치 공간 확보:기계 레이아웃을 완료하기 전에 안테나 위치를 식별하십시오.
- 도면 제공:안테나 제조업체와 사용 가능한 치수 및 연결 요구 사항을 공유하십시오.
- 샘플 개발:의도한 제품의 맞춤형 안테나 프로토타입을 평가합니다.
- 전체 어셈블리를 테스트합니다.실제 작동 조건에서 수신을 측정합니다.
- 생산 사양을 확정합니다.치수, 권선 매개변수, 케이블, 커넥터 및 검사 기준을 잠급니다.
제품 외부에서 측정된 안테나 성능은 안테나가 최종 하우징 내부에 설치된 후의 성능을 나타내지 않을 수 있으므로 프로토타입 테스트는 특히 중요합니다.
FM 안테나 공급업체에서 무엇을 찾아야 합니까?
적합한 공급업체는 카탈로그 구성 요소 이상의 것을 제공할 수 있어야 합니다. OEM 및 ODM 프로젝트의 경우 기술 커뮤니케이션 및 맞춤화 기능이 기본 안테나 사양만큼 중요할 수 있습니다.
중국 안테나 제조업체 또는 공급업체를 평가할 때 다음 사항을 고려하십시오.
- FM 및 기타 RF 안테나 부품 생산 경험.
- 페라이트 코어 치수 및 권선 구조를 맞춤화하는 기능.
- 코일 권선 및 부품 조립을 안정적으로 제어합니다.
- 케이블, 핀 및 커넥터를 사용자 정의하는 기능.
- 양산 전 샘플 개발.
- 명확한 기술 도면 및 제품 사양.
- 생산 배치에 대한 품질 검사 절차.
- 제품 개발 중 반응형 커뮤니케이션.
첸무는 다양한 전자 애플리케이션을 위한 안테나 개발 및 제조에 중점을 두고 있습니다. 맞춤형 접근 방식을 통해 고객은 생산 솔루션을 마무리하기 전에 주파수 요구 사항, 설치 크기, 연결 방법 및 기타 프로젝트별 매개 변수를 논의할 수 있습니다.
내장 FM 라디오 안테나 FAQ
내장형 FM 라디오 안테나가 외부 텔레스코픽 안테나를 대체할 수 있나요?
많은 소형 전자 제품의 경우 기존 텔레스코픽 안테나 대신 내부 안테나를 사용할 수 있습니다. 그러나 최종 선택은 수신기 설계, 제품 구조, 사용 가능한 설치 공간 및 필요한 수신 성능에 따라 달라집니다.
일반적으로 지원되는 FM 주파수 범위는 무엇입니까?
많은 상업용 FM 라디오 애플리케이션은 88~108MHz 범위 내에서 작동합니다. 정확한 안테나 설계는 필요한 주파수 범위 및 수신 회로와 일치해야 합니다.
안테나를 소형 인클로저에 맞게 맞춤화할 수 있습니까?
예. 맞춤화를 통해 페라이트 치수, 코일 구조, 리드 길이, 단자 구성 및 기타 기계적 요구 사항을 해결할 수 있습니다. 설치 공간이 매우 제한적인 경우 프로토타입 테스트를 권장합니다.
안테나 배치가 라디오 수신에 영향을 미치나요?
예. 배치는 상당한 영향을 미칠 수 있습니다. 근처의 금속 부품, 전원 회로, 프로세서, PCB 트레이스, 배터리 및 케이블은 안테나 주변의 전자기 환경을 변화시킬 수 있습니다.
완제품 내부에서 안테나를 테스트해야 합니까?
예. 실제 인클로저 내부에서 안테나를 테스트하면 안테나를 독립적인 구성 요소로 테스트하는 것보다 최종 수신 성능에 대한 더 현실적인 정보를 얻을 수 있습니다.
표준 모델 대신 맞춤형 안테나를 선택하는 이유는 무엇입니까?
제품의 특정 치수, 수신기 인터페이스, 설치 위치 및 기계적 제약 조건을 중심으로 맞춤형 모델을 설계할 수 있습니다. 이를 통해 통합이 더 쉬워지고 구조적 수정의 필요성이 줄어듭니다.
내장형 FM 라디오 안테나가 귀하의 제품에 적합합니까?
공간, 외관, 신뢰성 및 RF 기능이 공존해야 하는 최신 전자 제품의 경우 내장 안테나는 기존 외부 디자인에 대한 실용적인 대안을 제공할 수 있습니다. 성공 여부는 페라이트 선택, 코일 권선, 주파수 요구 사항, PCB 설계, 설치 위치, 인클로저 구조 및 최종 제품 테스트를 포함한 전체 엔지니어링 프로세스에 달려 있습니다.
첸무는 오디오 장비, 자동차 전자 제품, 휴대용 라디오, Bluetooth 스피커 및 기타 FM 지원 장치를 개발하는 제조업체를 위한 맞춤형 내장형 FM 라디오 안테나 솔루션을 제공합니다. 특정 주파수 범위, 인클로저 크기, 케이블 요구 사항 또는 수신기 인터페이스가 있는 경우저희에게 연락주세요귀하의 프로젝트에 대해 논의하고 귀하의 제품 요구 사항에 맞는 안테나 구성을 개발하십시오.
