Ceramic Patch Antenna

무선 통신 기술에 대한 강력한 전문 지식을 바탕으로 Qianmu Communication은 안테나 솔루션의 R&D, 생산 및 맞춤화를 전문으로 하는 중국 소재 Bluetooth 세라믹 패치 안테나 제조업체이자 원래 공장이자 글로벌 공급업체입니다. 이 회사는 약한 신호 성능, 간섭 민감성, 높은 전력 소비, 대형 폼 팩터 등 기존 Bluetooth 안테나의 일반적인 문제를 극복하는 데 중점을 두고 있습니다.

문의 보내기

제품 설명

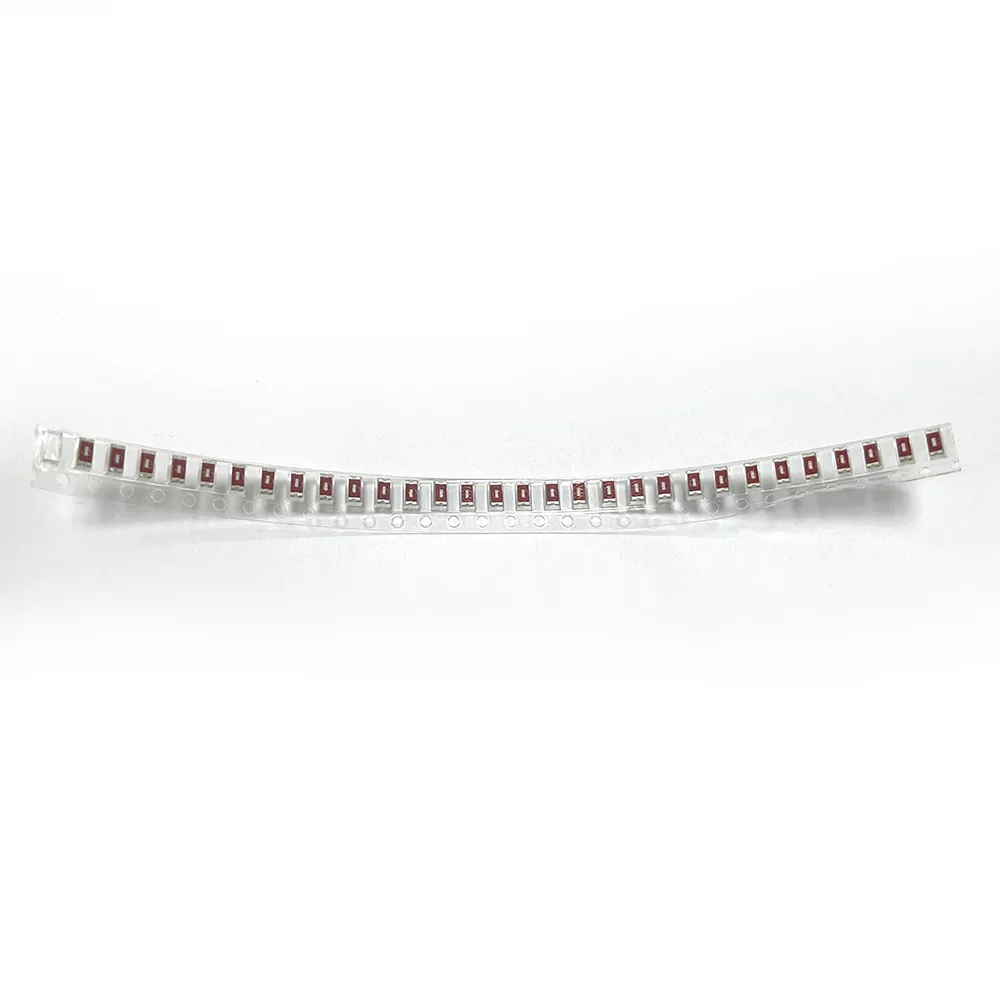

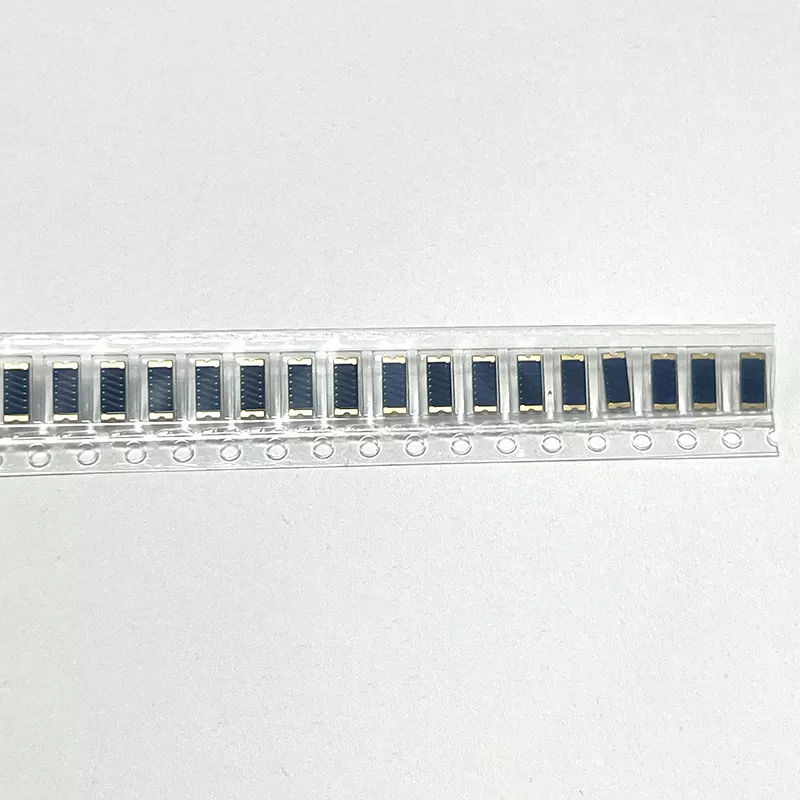

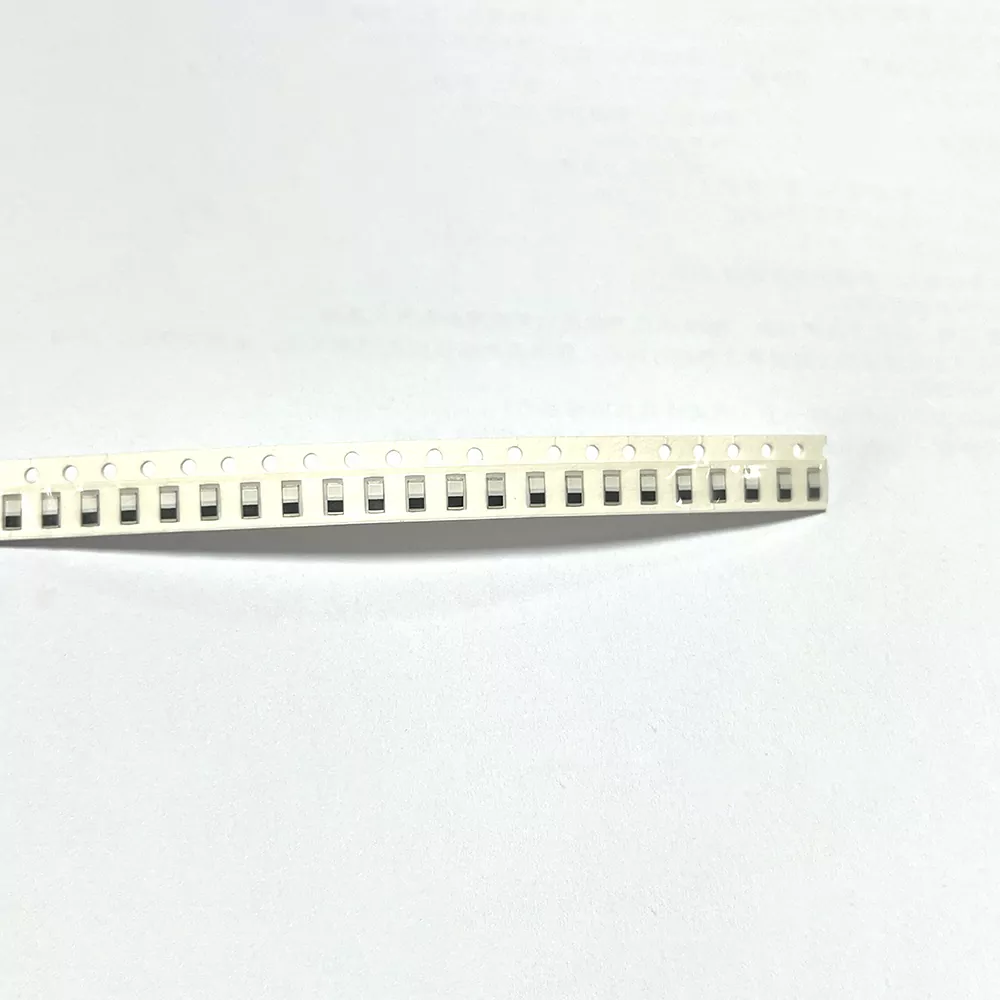

블루투스 세라믹 패치 안테나는 2.4GHz 블루투스 통신 대역을 위해 특별히 개발된 소형 내장형 RF 안테나입니다. 고유전체 세라믹을 코어 기판으로 사용하며 고온의 층별 소결 및 정밀 금속 회로 에칭을 통해 제조됩니다.

이 안테나는 패시브 패치 RF 트랜시버 구성 요소입니다. 설치 시 외부 배선이나 넓은 공간이 필요하지 않습니다.

고유전율 소재와 컴팩트한 구조로 제한된 공간에서 효율적인 블루투스 신호 송수신을 구현하는 동시에 저전력 소모, 강력한 간섭 방지 성능, 높은 안정성 등의 장점을 제공합니다.

블루투스 웨어러블 기기, 스마트 홈 제품, IoT 단말, 차량 탑재 블루투스 기기 양산을 위한 고급형 내장형 안테나 솔루션으로 널리 활용되고 있습니다.

작동 방식

Qianmu Communication Bluetooth 세라믹 패치 안테나는 세라믹 유전체 기판, 표면 금속 방사 패치 및 하단 접지 정합층으로 구성된 고유전체 세라믹 공진 및 마이크로스트립 방사 구조를 채택합니다.

안정적인 신호 전송과 정밀한 파라미터 제어, 실험실 테스트를 통해 검증된 안정적인 성능을 제공하는 구조입니다.

정확한 밴드 공명

9.2 고유전체 세라믹 기판을 사용하는 안테나는 2400~2483.5MHz의 전체 Bluetooth 주파수 대역과 정확하게 일치합니다. 최대 99.6%의 대역 일치 정확도로 주파수 오프셋 및 신호 감쇠를 효과적으로 줄여 Bluetooth 지연 및 연결 끊김 문제를 해결하는 데 도움이 됩니다.

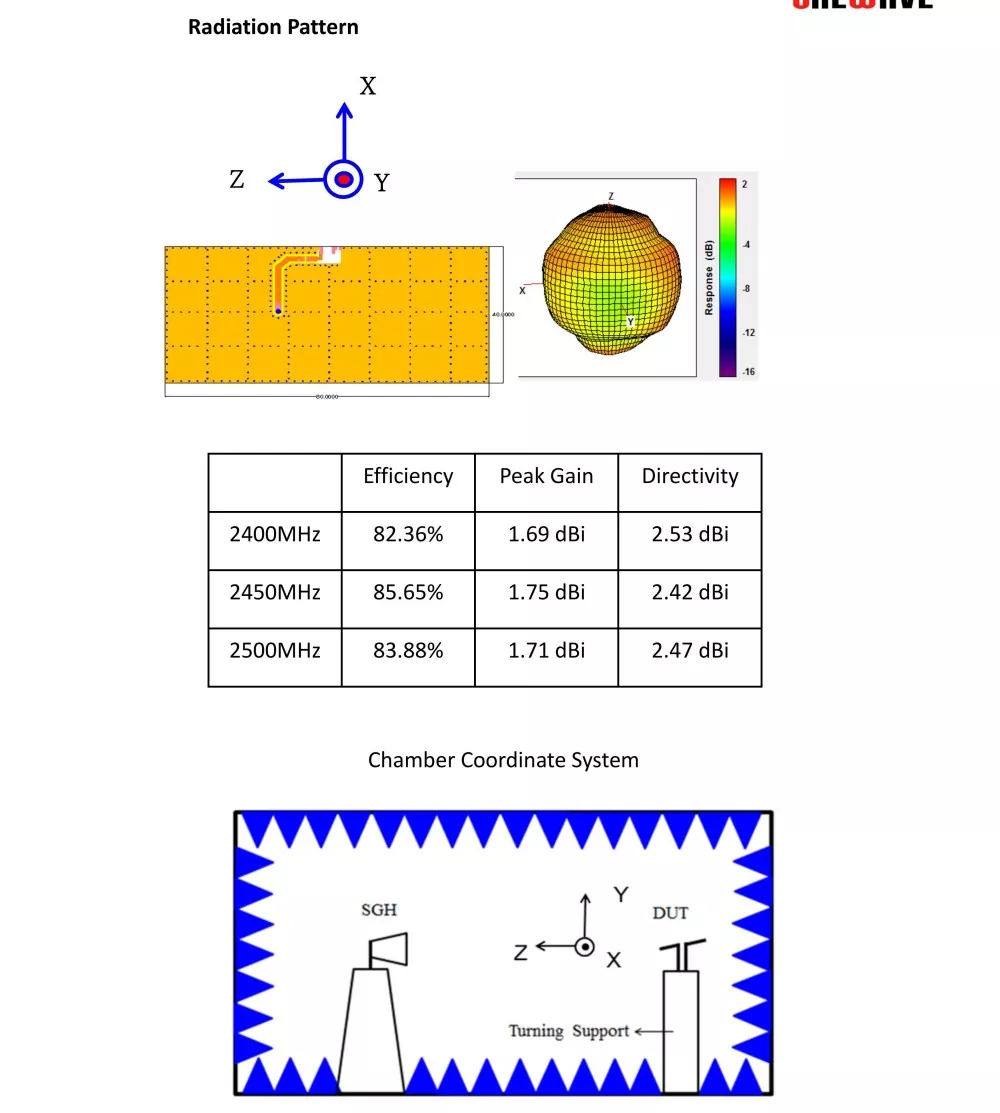

360° 전방향 방사선

표면 정밀 마이크로스트립 회로는 최대 95%의 방사 균일성을 갖는 균일한 전자기 방사장을 생성합니다. 일반 PCB 안테나와 비교하여 신호 사각지대를 크게 줄이고 장치에 대한 보다 안정적인 다중 각도 연결을 제공합니다.

강한 전자기 간섭 저항

세라믹 유전체 재료는 고유한 전자기 절연 기능을 제공하여 마더보드 칩, 전원 공급 장치 및 배터리 소음으로부터 간섭을 차단하는 데 도움이 됩니다. 복잡한 조건에서 신호 대 잡음비가 4~6dB 증가하여 기존 스프링 및 PCB 안테나보다 더 나은 간섭 방지 성능을 제공합니다.

저전력 임피던스 매칭

안테나는 정재파 비율이 1.3 이하인 표준 50Ω 정밀 임피던스 매칭을 채택하여 매우 낮은 신호 손실을 보장합니다. Bluetooth 전력 소비를 15%까지 줄일 수 있어 BLE 저전력 애플리케이션과 긴 배터리 수명 요구 사항에 적합합니다.

넓은 온도 범위에서 안정적인 작동

통합된 고온 소결 구조는 탁월한 열 안정성을 제공합니다. -40°C ~ +85°C의 고온 및 저온 사이클링 테스트 후에도 주파수 편차는 ≤±2MHz 이내로 유지됩니다. 안테나는 고온 및 저온 환경 모두에서 안정적인 성능을 유지합니다.

장비와 호환 가능

이 Bluetooth 세라믹 패치 안테나는 가전제품, 스마트 홈, 산업 사물 인터넷, 자동차 전자 제품, 웨어러블 장치 등을 포함하는 모든 범주의 2.4G Bluetooth 통신 장치와 호환됩니다. 2차 디버깅 없이 대량 생산을 위해 직접 패치할 수 있습니다.

• 스마트 웨어러블: 스마트워치, 스마트 밴드, 블루투스 헤드셋, AR/VR 웨어러블, 블루투스 손실 방지 장치

• 스마트 홈 단말기: 블루투스 스마트 스위치, 스마트 도어록, 온도 및 습도 센서, 인체 감지 장치, 스마트 조명, 블루투스 원격 단말기

• IoT 장치: BLE 저전력 모듈, Bluetooth Mesh 네트워킹 장치, 무선 데이터 수집 단말기, IoT 센서 모듈

• 차량 탑재 블루투스 장치 : 차량 탑재 블루투스 키, 차량 탑재 T-BOX 블루투스 모듈, 블랙박스 블루투스 단말기, 차량 탑재 무선 센서 장치

• 산업용 무선 장치: 산업용 Bluetooth 획득 단말기, 작업장용 무선 모니터링 센서, 장비용 Bluetooth 디버깅 모듈, 저전력 산업용 네트워킹 장치

• 가전제품 액세서리: 무선 키보드 및 마우스, 블루투스 스피커, 휴대용 스마트 소형 가전제품, 미니 무선 전송 장치

Ceramic Patch Antenna

기술 사양

Qianmu Communication의 모든 Bluetooth 세라믹 패치 안테나 매개변수는 무선 주파수 무향실에서 측정됩니다. 각 제품 배치에 대해 완전한 테스트 보고서가 제공되며 데이터는 사실이며 검증 가능합니다.

매개변수 항목	표준 기술 매개변수
제품명	블루투스 세라믹 패치 안테나
운용밴드	2400MHz - 2483.5MHz(블루투스/BLE/메시 전대역)
안테나 이득	1.5 ~ 2.5 등급: : dBi
스탠딩 바비 VSWR	≤1.3
임피던스	50Ω
편광 모드	전방향 수직 편파

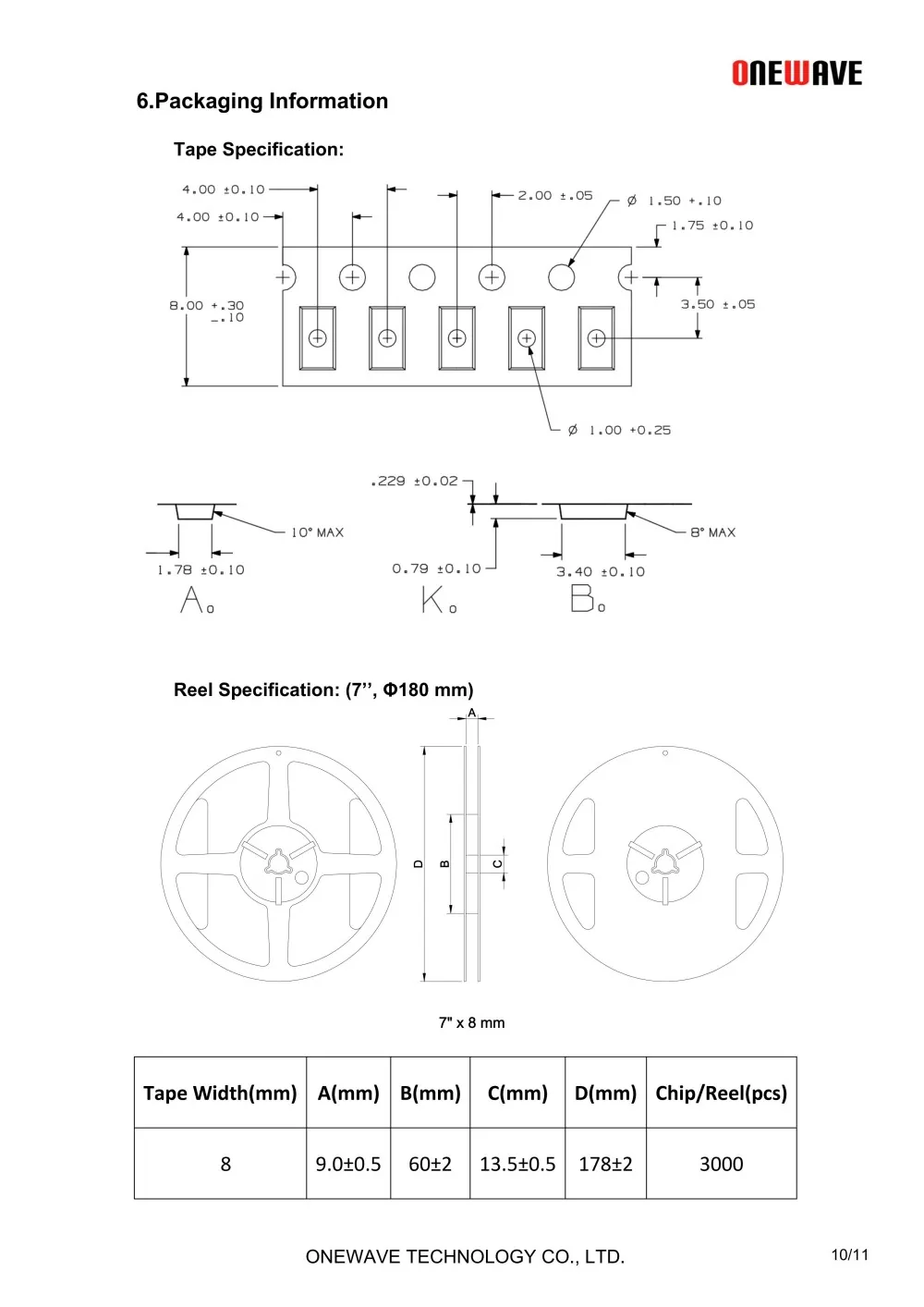

포장방법	SMD 표면 실장(완전 자동 SMT 표면 실장 지원)
작동 온도	-40°C ~ +85°C
보관온도	-50°C ~ +90°C

Ceramic Patch Antenna

응용 시나리오

안정적인 성능, 초소형 크기, 초저전력 소비라는 장점을 갖춘 Qianmu Communication Bluetooth 세라믹 패치 안테나는 추적 가능한 실제 적용 사례가 많아 다양한 스마트 하드웨어 대량 생산 프로젝트에 널리 적용되었습니다.

· 스마트 웨어러블 디바이스 양산 프로젝트: 국내 헤드폰 및 팔찌 제조업체에 장기 공급되어 기존 스프링 안테나를 대체합니다. 웨어러블 기기와 인체의 밀착으로 인해 발생하는 블루투스 연결 끊김 및 오디오 지연 문제는 물론 금속 쉘의 신호 차단 문제도 해결합니다. 단말장치 연결 성공률이 87%에서 99.5%로 증가했습니다.

· 스마트 홈 풀하우스 블루투스 네트워킹: 집안 곳곳의 스마트 도어락, 스마트 센서, 조명 제어 등 스마트 홈 기기에 적용됩니다. Bluetooth Mesh 대규모 네트워킹을 지원하므로 여러 장치를 간섭 없이 동시에 연결할 수 있습니다. 네트워킹 안정성은 일반 PCB 안테나보다 훨씬 우수하며 여러 스마트 홈 변환 프로젝트에서 구현되었습니다.

· 저전력 IoT 단말기: 배터리 구동식 IoT 센서 장치와 호환됩니다. 초저전력 소비로 장치 수명을 효과적으로 연장하고 스마트 빌딩 및 스마트 파크 무선 데이터 수집 프로젝트에 널리 사용되며 장기간 실외 작동 시 오류가 발생하지 않습니다.

· 차량 탑재형 블루투스 스마트 단말기: 차량 탑재 블루투스 키, 블랙박스, 차량 탑재 센서 장치에 적용됩니다. 고온, 저온, 진동 등 혹독한 차량 조건에 강해 주행 중 연결 끊김이나 지연 없이 안정적인 Bluetooth 연결을 보장하며 차량 탑재 산업 등급 사용 표준과 호환됩니다.

· 산업용 무선 모니터링 장치: 작업장 산업용 모니터링 센서와 무선 디버깅 터미널은 일괄적으로 일치하여 작업장 모터 및 장비의 전자기 간섭을 방지하여 산업 데이터의 실시간 안정적인 전송을 보장하고 산업 자동화의 네트워킹 요구 사항을 충족합니다.

동종업체와의 제품 비교

시장의 주류 Bluetooth 안테나는 PCB 온보드 안테나, FPC 플렉서블 안테나, 스프링 안테나 및 세라믹 패치 안테나의 네 가지 범주로 나뉩니다. 많은 구매자와 하드웨어 개발자는 선택 시 실수를 저지르는 경향이 있습니다. 전문적인 중국 Bluetooth 안테나 공급업체로서 우리는 대체할 수 없는 장점을 명확하게 보여주기 위해 다차원 비교를 수행합니다.

비교 치수	1000메시 블루투스 세라믹 패치 안테나	일반 PCB 온보드 안테나	FPC 유연한 안테나	스프링 안테나
신호 안정성	매우 높고 강력한 간섭 방지, 저주파 오프셋	평균, 마더보드 간섭에 취약, 고주파 바이어스	중간, 구부릴 때 성능이 저하되기 쉬움	불량, 진동시 이탈 및 단선이 발생하기 쉬움
소비전력 성능	초저전력 소비, BLE 저전력 장치와 호환 가능	높은 전력 소비, 높은 배터리 수명 손실	적당한 전력 소비	불안정한 전력 소비
내후성과 내구성	산업용 등급, 고온 및 저온, 노화 및 진동에 대한 내성	실내 온도 시나리오에만 적합	노화와 균열이 발생하기 쉽고 내열성이 없습니다.	변형, 녹이 발생하기 쉽고 수명이 짧습니다.
설치 적합성	SMT 패치, 큰 헤드룸 없이 자동화된 대량 생산에 적합	마더보드에 전용 라우팅 영역을 예약해야 합니다.	수동 붙여넣기, 고속 대량생산에는 부적합	공간을 많이 차지하며 구조적 한계가 많다.
대량생산의 일관성	매우 높음, 최소 배치 매개변수 오류	큰 편차, 마더보드 설계에 큰 영향을 받음	고착 과정으로 인해 일관성이 저하됩니다.	수동 용접으로 인해 일관성이 저하됨

제품 선택 가이드

많은 하드웨어 개발자와 구매자는 크기에만 초점을 맞추고 작업 조건과 매개 변수의 적합성을 무시하여 대량 생산 재작업 및 터미널 오류를 초래합니다. Bluetooth 세라믹 패치 안테나를 선택할 때 세 가지 핵심 치수에 따라 정확하게 일치시킬 수 있습니다.

• 장치 전력 요구 사항에 따라 선택: 배터리 구동식 BLE 저전력 장치 및 웨어러블 장치의 경우 초저전력 표준 세라믹 안테나에 우선순위를 두어 장치 배터리 수명을 크게 향상시킵니다. 플러그인 장치의 경우 고이득 강화 버전을 선택하세요.

• 작동 조건에 따라 선택하십시오. 실내 상온 민간 장비의 경우 일반 모델이 허용됩니다. 차량 탑재형, 실외 및 산업용 장비의 경우 산업용 등급의 광범위 온도 방진 모델을 선택해야 합니다. 가혹한 환경을 견딜 수 있으며 장기간 사용해도 성능이 저하되지 않습니다.

• 장비 구조에 따라 선택하십시오. 본체가 매우 작고 예약된 헤드룸이 없는 장비의 경우 소형 표면 실장 모델을 선택하십시오. 장거리 Bluetooth 전송 및 메시 네트워킹이 필요한 장치의 경우 고이득, 높은 간섭 방지 맞춤형 모델을 선택하십시오.

Ceramic Patch Antenna

FAQ

Q1: 일반 안테나에 비해 블루투스 세라믹 패치 안테나의 가장 큰 장점은 무엇인가요?

A1: 핵심 장점은 높은 안정성, 낮은 전력 소비, 강력한 간섭 방지, 고온 및 저온에 대한 저항성, 대량 생산의 높은 일관성이며 쉬운 간섭, 큰 주파수 편차, 높은 전력 소비 및 열악한 진동 저항과 같은 일반적인 PCB 안테나 및 스프링 안테나의 문제점을 완벽하게 해결하며 특히 고급 스마트 하드웨어, 산업 및 자동차 장치의 대량 생산에 적합합니다.

Q2: 이 안테나는 Bluetooth 5.0/5.1/5.3 BLE 저전력 프로토콜을 지원합니까?

A2: 완전히 지원됩니다. 모든 버전의 Bluetooth 프로토콜과 호환되며 BLE 저에너지, Bluetooth 메시 네트워킹, 2.4G 범용 무선 전송과 호환되며 시중의 모든 주류 Bluetooth 모듈과 호환됩니다.

Q3: 크기, 매개변수 및 브랜드 로고를 사용자 정의할 수 있습니까?

A3: 전체 차원 사용자 정의를 지원합니다. 소스 공장으로서 고객 요구 사항에 따라 안테나 크기, 임피던스 및 이득을 미세 조정할 수 있고 하우징에 고객 독점 로고의 실크스크린 인쇄를 지원하며 OEM/ODM 개인 상표 대량 생산 요구 사항에 적응할 수 있습니다.
