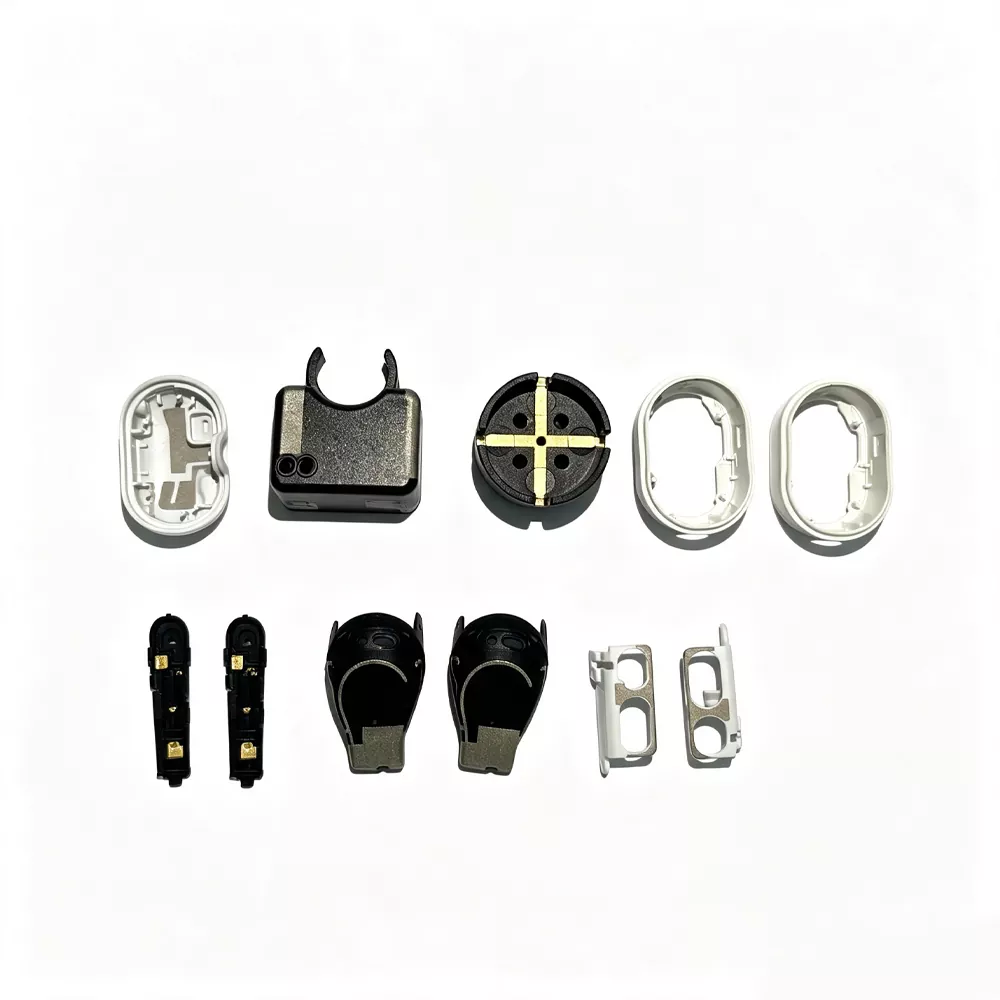

LDS 안테나

LDS 안테나(Laser Direct Structuring Antenna)는 사출 성형된 플라스틱 기판에 레이저 활성화를 적용한 후 선택적 화학적 도금을 통해 전도성 안테나 트레이스를 형성함으로써 제조된 3D-MID 기반 RF 구조입니다.

이 프로세스를 통해 전도성 패턴을 3차원 하우징 구성 요소에 직접 정의할 수 있으며, 여기서 안테나 형상은 별도의 RF 부품으로 조립되지 않고 기계 구조에 내장됩니다.

장치 내부에 개별 장착이 필요한 기존의 스탬핑 또는 판금 안테나와 달리 LDS 안테나는 방사 구조를 인클로저 또는 내부 플라스틱 프레임에 통합하여 정의된 전기 특성을 유지하면서 안테나 경로가 복잡한 3D 형상을 따를 수 있도록 합니다.

시스템 관점에서 LDS 기술은 3D-MID(3차원 성형 상호 연결 장치)에 속하며, 단일 성형 구성 요소는 레이저 활성화 표면의 선택적 금속화를 통해 구조적, 전도성 및 하우징 기능을 결합할 수 있습니다.

작동 원리

LDS 안테나의 제조 공정은 네 가지 핵심 단계로 나눌 수 있습니다.

1단계 – 사출 성형: LDS 관련 기능성 플라스틱(특수 금속-유기 복합 첨가제 포함)을 사용하여 사출 성형을 통해 3차원 플라스틱 브래킷 또는 하우징을 생산합니다.

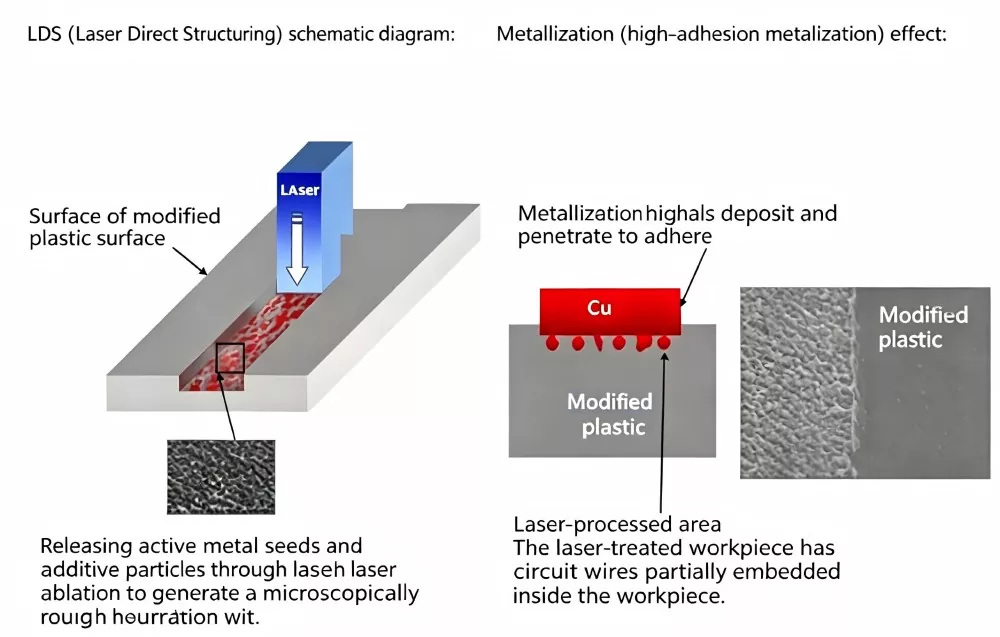

2단계 – 레이저 활성화: 컴퓨터는 전도성 패턴의 궤적에 따라 레이저의 움직임을 제어하여 3차원 플라스틱 부품의 표면에 레이저를 투사하고 몇 초 내에 회로 패턴을 활성화합니다. 레이저가 조사된 영역에서는 첨가제가 활성화되어 금속 증착에 도움이 되는 미세한 거친 표면을 생성합니다.

3단계 - 화학적 도금: 활성화된 플라스틱 부품을 화학적 도금조에 넣습니다. 그러면 구리, 니켈, 금과 같은 금속이 활성화된 영역에 선택적으로 증착되어 전도성 트레이스를 형성합니다.

4단계 – 조립 및 테스트: 안테나 회로용 LDS 하우징은 스프링 접점, 핀 또는 B2B 커넥터를 통해 PCB 마더보드에 전기적으로 연결됩니다. 네트워크 분석기를 사용하여 전체 검사를 마친 후 어셈블리가 배송됩니다.

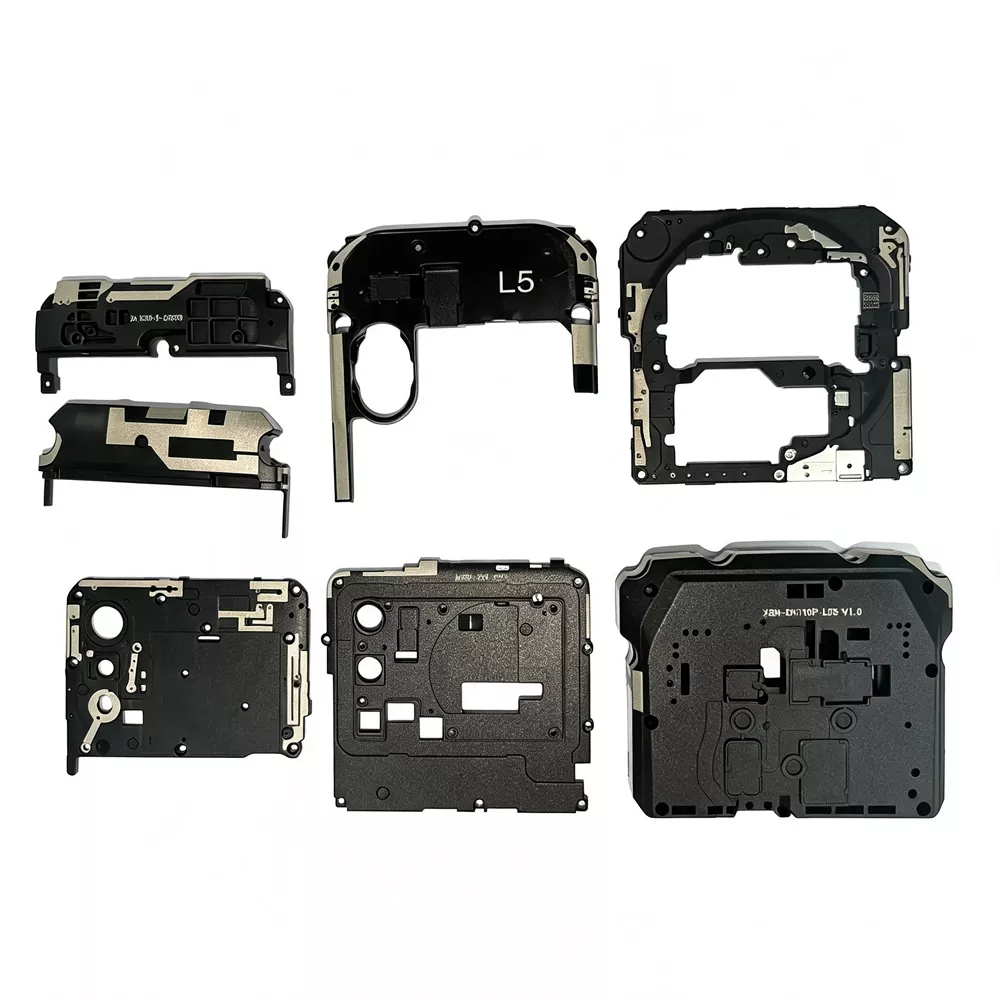

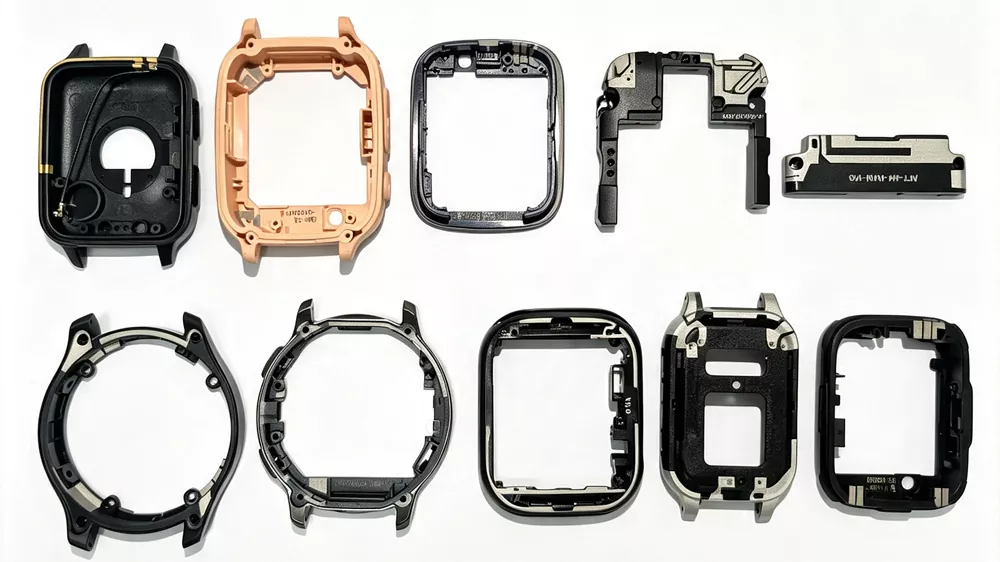

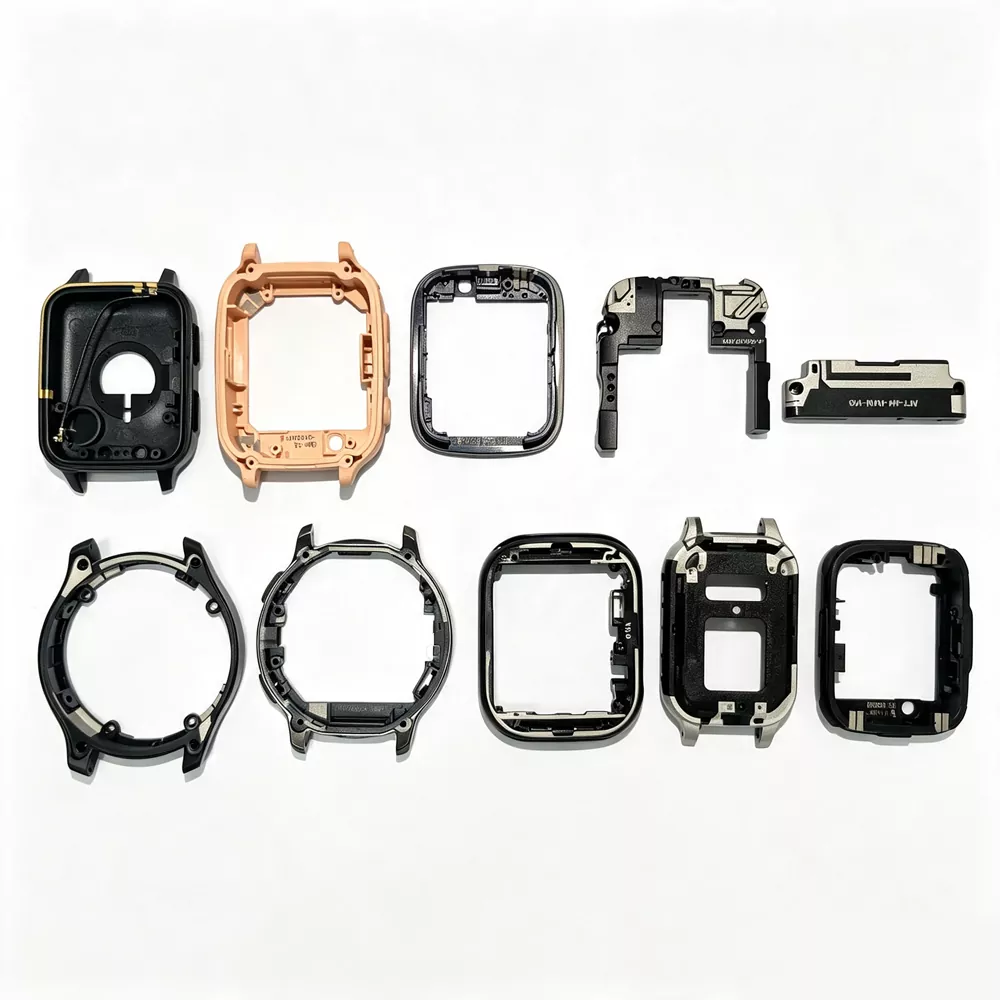

적용 가능한 장치

LDS 안테나 기술은 여러 산업 및 무선 애플리케이션에서 널리 사용됩니다.

핵심 판매 포인트

1. 높은 공간 통합 능력

LDS 안테나는 장치 하우징이나 구조용 브래킷에 직접 통합될 수 있으므로 RF 성능을 크게 저하시키지 않으면서 더 얇은 제품 설계가 가능합니다. 안테나 간격은 플라스틱 기판의 정밀한 3D 패터닝을 통해 달성되므로 소형 다중 대역 무선 장치에 적합합니다.

2. 생산 안정성 및 공정 일관성

레이저 구조화는 높은 반복성과 안정적인 패턴 해상도를 제공하므로 연속 생산 환경에 적합합니다. 각 장치는 일반적으로 RF 테스트를 통해 검증되며 S11과 같은 주요 매개변수는 설계 목표 내에서 일치하는 성능을 보장하기 위해 검증됩니다.

3. 내부 RF 간섭 감소

전도성 패턴이 장치 하우징에 직접 형성되므로 LDS 구조는 내부 배선에 대한 의존도를 줄이고 인클로저 내부 근처의 금속 구성 요소로 인한 간섭을 최소화합니다.

4. 다중 대역 안테나 통합 기능

다중 기능 안테나(LTE/GSM/Wi-Fi/Bluetooth/GNSS)를 단일 3D 기판에 통합하여 전체 구성 요소 수를 줄이고 시스템 수준 RF 아키텍처를 단순화할 수 있습니다.

5. 유연한 3D RF 설계 기능

LDS 기술은 곡면에 복잡한 전도성 기하학적 구조의 구현을 지원하므로 안테나 레이아웃이 기계적 윤곽을 따르면서 다양한 주파수 대역에 걸쳐 정의된 RF 제약 조건을 유지할 수 있습니다.

기술 사양

레이저 조각 공정 및 주의사항

(1) 전도성 회로 설계에 관한 참고 사항

① LDS 3D 기판의 트레이스 라우팅은 빈번한 예각 전환을 피해야 합니다. 다면 구조에서 인접한 표면을 가로지르는 연속 라우팅은 일반적으로 특히 대형 하우징에서 공정 안정성과 도금 균일성을 향상시킵니다.

② 최소 레이저 정의 트레이스 폭은 일반적으로 설계 해상도 및 기판 형상에 따라 약 0.2mm입니다.

③ 인접한 전도성 트레이스 사이의 최소 간격은 일반적으로 전기화학적 증착 중 도금 브리지 형성 위험을 줄이기 위해 0.5mm 이상으로 유지됩니다.

④ 전도성 영역과 인클로저 경계 사이의 간격은 일반적으로 밀리미터 미만 규모로 제어됩니다. 레이저 가공 중 가장자리 오염을 줄이기 위해 캐비티 벽 근처에서 약 1-2mm의 버퍼 거리가 일반적으로 적용됩니다.

⑤ 표면 형상은 도금 거동에 영향을 미칩니다. 평평한 영역은 보다 안정적인 레이저 활성화 및 코팅 일관성을 제공하는 경향이 있는 반면, 곡선 표면은 각도 노출 차이로 인해 두께와 접착력에 변화가 발생할 수 있습니다.

⑥ 레이저 구조화 후 부품을 직접 전기 도금으로 옮겨 금속화 전 산화 및 표면 오염을 최소화합니다.

(2) 도금 및 코팅 전 LDS 제품 보관 요구 사항

① 레이저 활성화 부품은 제어된 습도 조건(일반적으로 60% RH 미만)에 보관하고 공정 흐름이 허용되는 즉시 도금으로 옮겨 표면 산화 위험을 줄여야 합니다.

② 오염은 후속 금속 증착 품질에 영향을 미칠 수 있으므로 레이저 가공 표면과의 직접적인 접촉을 피하십시오.

③ 취급 및 운반 시 위치 안정성을 유지하고 표면 손상이나 미세한 긁힘을 방지하기 위해 전용 트레이 또는 고정 장치를 사용합니다.

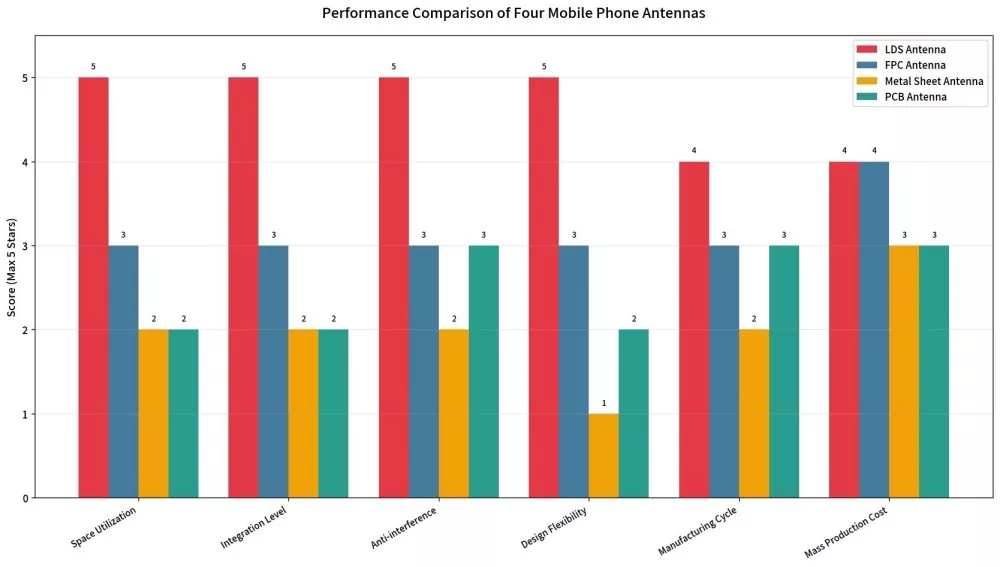

동료와 비교

품질 관리 프로세스

1. 입고 재료 검사: LDS용으로 특별히 설계된 플라스틱 입자의 금속 첨가제 함량 테스트

2. 사출 성형 제어: 치수 정확도 ±0.05mm

3. 레이저 마킹: 회로 무결성을 위한 AOI 자동 광학 검사

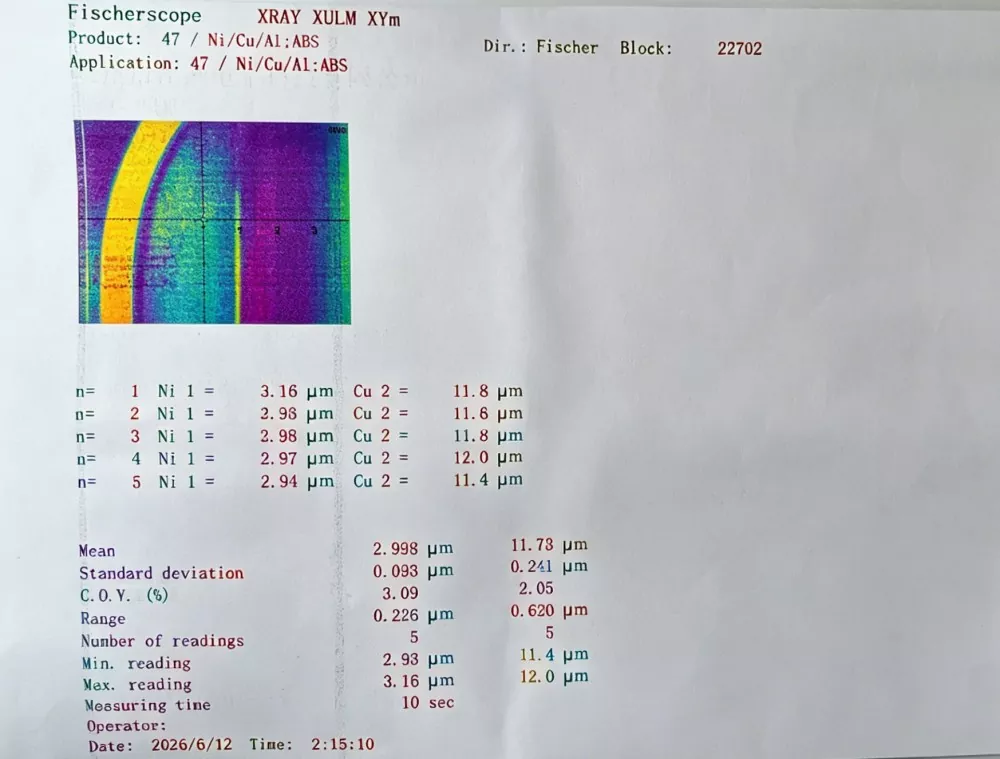

4. 화학적 도금: 코팅 두께 균일성 검사(구리층 ≥ 5μm, 니켈/금층 ≥ 0.1μm)

5. RF 테스트: 네트워크 분석기는 S11, VSWR, 이득 및 효율성에 대한 전체 검사를 수행합니다.

6. 신뢰성 샘플링 검사 : 백 그리드 종합 접착 테스트

신뢰할 수 있는 공급업체로서 당사 제품의 각 배치에는 해당 원자재 배치를 추적할 수 있는 테스트 보고서가 함께 제공됩니다.

LDS 안테나 제품을 선택하는 방법

1. 주파수 대역 요구사항 보기

2G/3G/4G/5G Sub-6GHz, Wi-Fi 2.4G/5G/6E, GPS/GNSS, Bluetooth, NFC 등 장치가 지원해야 하는 통신 주파수 대역을 명확하게 지정합니다. 서로 다른 주파수 대역은 서로 다른 안테나 라우팅 설계에 해당합니다.

2. 설치공간 확인

- 장치 하우징에 충분한 LDS 레이아웃 공간이 있습니까?

- 안테나는 3D 곡면을 따라 라우팅을 따라야 합니까? 바로 이것이 LDS가 뛰어난 점입니다.

3. 기판 선택 확인

LDS 안테나의 기판 재료는 LDS 관련 기능성 플라스틱이어야 합니다. 일반적인 옵션에는 PC, ABS, PC+ABS 및 LCP가 포함됩니다. 다양한 재료에는 온도 저항, 유전 상수 및 기계적 강도 측면에서 고유한 장점과 단점이 있습니다.

4. 리드타임과 최소주문수량을 확인하세요.

제조업체로서 우리는 다음을 제공합니다.

- 샘플 단계:10빠른 프로토타이핑

- 소규모 배치: 100~1,000개, 2주 배송

- 대규모 생산: 월간 생산 능력이 100,000개를 초과하며 납기가 보장됩니다.

FAQ

Q: LDS 안테나와 FPC 안테나의 차이점은 무엇입니까?

A: FPC 안테나는 장치 내부에 설치되는 유연한 회로 솔루션으로 전용 평면 공간이 필요합니다. 안LDS 안테나장치 하우징이나 브래킷에 직접 레이저 구조로 되어 있어 3D 표면에 더 잘 적응하고 공간 활용도가 향상됩니다. 또한 기존 FPC 솔루션에 비해 더 높은 통합 기능과 강력한 간섭 방지 성능을 제공합니다.

Q: 맞춤 제작을 위한 최소 주문 수량은 얼마입니까?

A: 샘플 단계에서는 최소 주문 수량이 필요하지 않습니다. 샘플 요청, 100개부터 시작하는 소량 생산, 고객 요구 사항에 따른 대량 주문을 지원합니다. 직접 공장으로서 우리는 다양한 프로젝트 단계에서 유연한 생산 지원을 제공합니다.

Q: 맞춤화를 위해서는 어떤 정보가 필요합니까?

A: 고객은 장치(STEP 또는 IGS 형식), 대상 주파수 대역, PCB 레이아웃 및 커넥터 유형의 3D CAD 도면을 제공할 수 있습니다. 우리 엔지니어링 팀은 라우팅 설계, 시뮬레이션 최적화 및 프로토타입 검증을 처리합니다.

Q: 이 기술이 5G 밀리미터파 애플리케이션을 지원할 수 있습니까?

답: 그렇습니다. 이 기술은 Sub-6GHz 및 밀리미터파 주파수 대역 모두에 대한 안테나 설계를 지원합니다. 최종 솔루션은 장치 구조, 사용 가능한 공간 및 필요한 주파수 성능에 따라 최적화됩니다.

Q: 안테나의 수명은 얼마나 됩니까?

A: 신뢰성 테스트에 따르면 -40℃에서 +85℃까지 100번의 열 사이클과 85℃/85% RH에서 168시간 동안 고온/고습 테스트를 거친 후에도 접착력이 안정적으로 유지되는 동시에 성능 저하가 5% 미만으로 유지되는 것으로 나타났습니다. 설계된 서비스 수명은 10년을 초과할 수 있습니다.

Q: 안테나 튜닝 지원을 제공할 수 있나요?

답: 그렇습니다. 우리는 시뮬레이션, 프로토타이핑, 시스템 수준 최적화를 포함한 완벽한 튜닝 서비스를 제공하여 제품이 CTA, CE, FCC와 같은 인증 요구 사항을 충족하도록 돕습니다.
