PIFA 안테나

PIFA 안테나란?

평면 역F 안테나라고도 알려진 PIFA 안테나는 가전제품 및 IoT 장치에서 가장 널리 사용되는 내장형 방사 안테나 구조 중 하나입니다. 이 안테나는 밀폐형 애플리케이션용으로 설계된 로우 프로파일 소형 RF 안테나입니다.

일반 세라믹 안테나, 와이어 안테나 및 PCB 안테나와 비교할 때 가장 큰 장점은 금속 하우징, 플라스틱 밀봉 구조 및 제한된 내부 공간에서 안정적인 공진을 유지하는 능력과 차폐 감쇠에 대한 강한 저항력입니다.

우리의 대량 생산 제품은 두 가지 주요 구조로 나뉩니다.

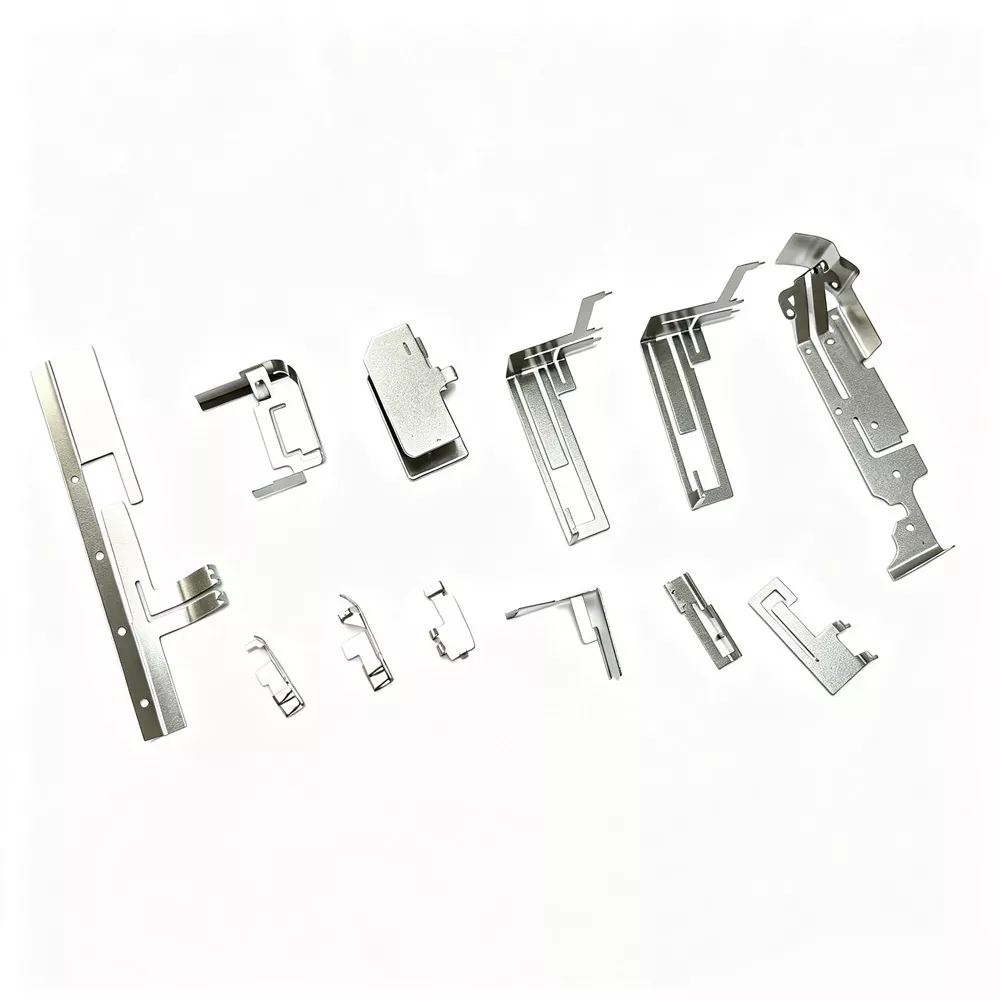

1. 스프링 PIFA 안테나

스테인레스 스틸/인청동 스프링은 일체형 스탬핑으로 형성되며 높은 경도, 우수한 탄력성, 충격 저항성을 가지며 차량 장착, 산업 제어, 스포츠 장비에 적합하며 장기간 접촉 시 느슨해지거나 산화되지 않으며 표준화된 대량 생산에 적합합니다.

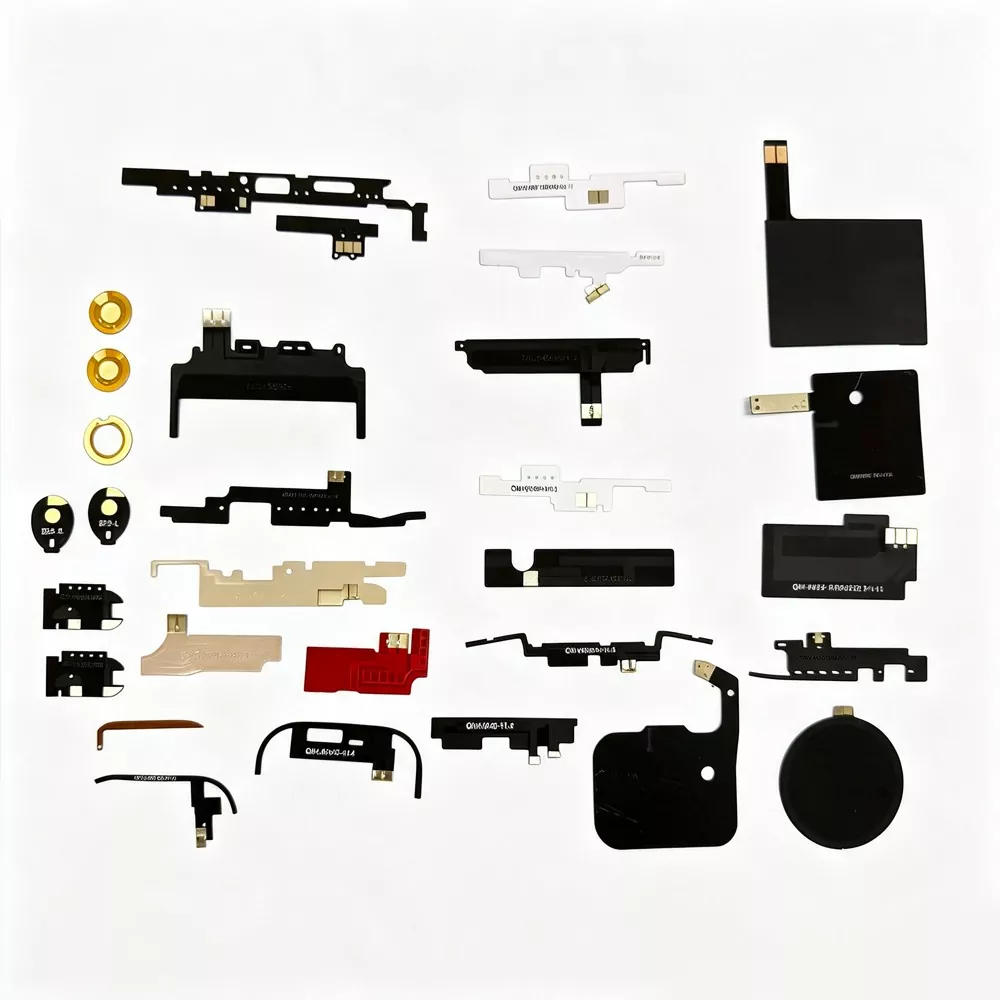

2. 단일 FPC 유연한 PIFA 안테나

단층 FPC 연성회로기판 에칭 공정으로 가볍고 얇고 유연하며 구부릴 수 있고 벽에 부착할 수 있어 초박형 기기, 불규칙한 구조, 작은 몸체에 적합합니다. 현재 스마트 하드웨어용 주류 내장 안테나 솔루션입니다.

PIFA 안테나 작동 방식

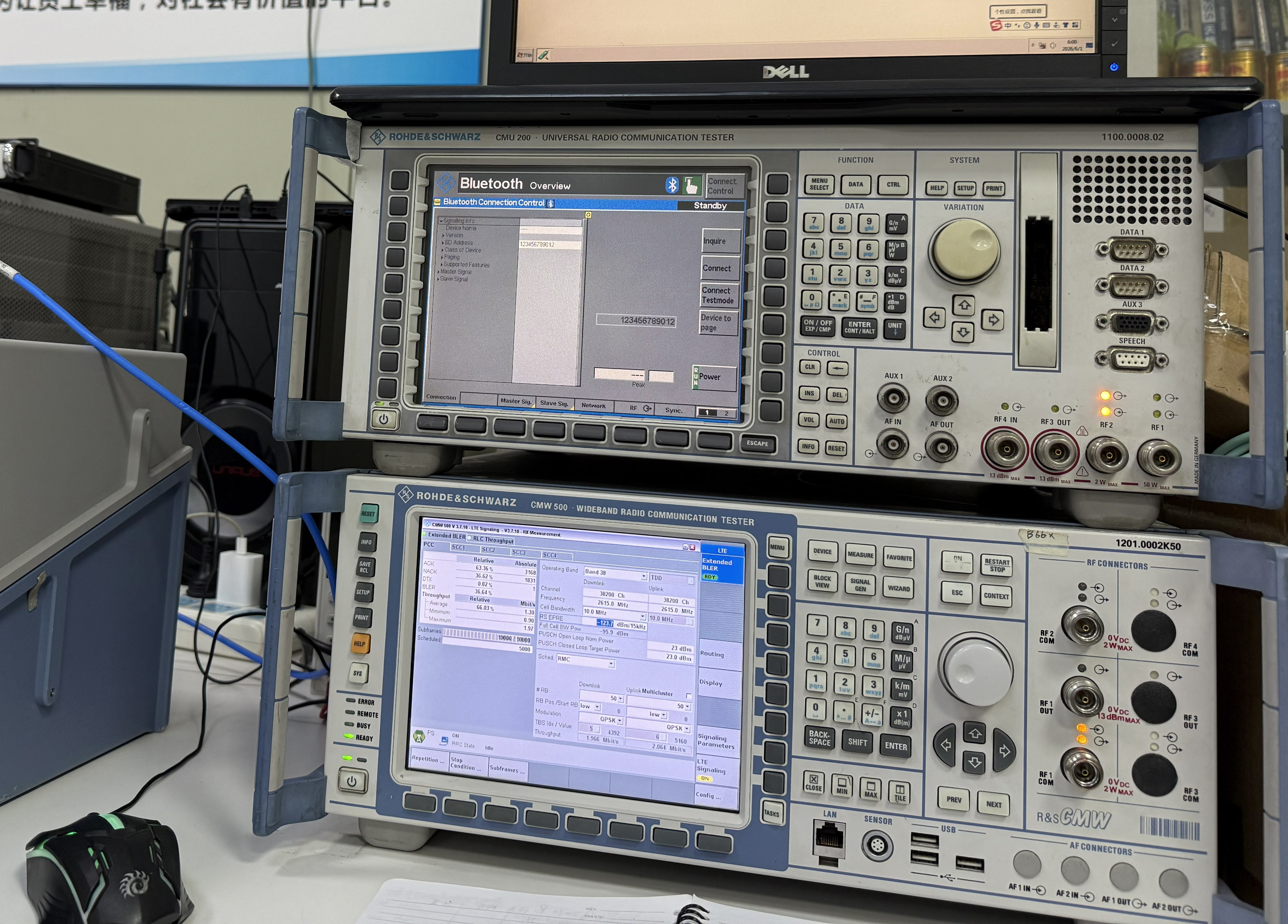

많은 고객들은 내장된 안테나가 단지 "금속 패치"일 뿐이라고 잘못 생각하고 있습니다. 실제로 매우 엄격한 무선 주파수 공진 구조를 갖고 있으며 공극 이론 없이도 스펙트럼 분석기, 네트워크 분석기, 무향실 테스트를 통해 그 원리를 완벽하게 검증할 수 있습니다.

1. 접지 공진 원리: PIFA 구조는 복사 암 + 접지 결합에 의존하여 역 F 공진 루프를 형성합니다. 일반 안테나에 비해 장치 메인보드의 접지에 대한 의존도가 적고 전체적인 적합 허용 비율이 더 높습니다.

2. 로우 프로파일 방사선: 안테나는 매우 낮고 동체 가까이에 설치되어 금속 쉘 차폐로 인한 신호 감쇠를 효과적으로 줄이고 장비 장착 후 신호 급락 문제를 해결할 수 있습니다.

3. 노이즈 필터링: PIFA에는 마더보드 CPU, 전원 공급 장치 및 메모리에서 생성되는 고주파 노이즈를 필터링하여 배경 노이즈를 크게 줄이고 신호 대 노이즈 비율을 향상시킬 수 있는 고유한 필터링 속성이 있습니다.

4. 다중 대역 호환 공진: 정밀한 라우팅, 슬로팅 및 임피던스 매칭 설계를 통해 단일 FPC PIFA 안테나는 2.4G, 5G, Bluetooth 및 LTE를 포함한 여러 대역을 동시에 수용할 수 있어 장치 내부 공간을 크게 절약할 수 있습니다.

자세한 기술 사양

동종 제품에 비해 장점

시중에 판매되는 일반 안테나에는 높은 하우징 감쇠, 불안정한 VSWR, 열악한 간섭 저항, 일관되지 않은 배치 성능 등의 일반적인 문제가 있는 경우가 많습니다. 당사의 PIFA 안테나는 다음과 같은 명확한 이점을 제공합니다.

· 일반 PCB 안테나와 비교: PCB 안테나는 하우징 차폐의 영향을 받기 쉽습니다. 안테나는 하우징 감쇠를 70% 이상 줄입니다.

· 세라믹 안테나와 비교: 세라믹 안테나는 깨지기 쉽고 온도 차이에 민감한 반면, 이 구조는 더 나은 충격 저항, 열 저항 및 더 높은 전체 통과율을 제공합니다.

· 일반 FPC 안테나와 비교: 일반 FPC 안테나에는 PIFA 공진 구조가 없기 때문에 상당한 신호 드리프트가 발생합니다. 당사의 단일 FPC 솔루션은 정확한 공진과 안정적인 성능을 제공합니다.

· 무명 스프링 안테나와 비교: 일반 스프링 안테나에는 임피던스 매칭이 부족하여 신호 성능이 불안정합니다. Qianmu Communication은 배송 전에 전체 검사 및 교정을 수행합니다.

고품질 PIFA 안테나를 선택하는 방법

1. 구조를 살펴보십시오. 밀폐된 본체의 경우 일반 FPC/PCB 안테나를 맹목적으로 사용하는 대신 PIFA 구조를 선택하십시오.

2. 적용 시나리오를 고려하십시오. 진동 장비의 경우 스프링 PIFA 안테나를 선택하십시오. 초박형 장비의 경우 FPC PIFA 안테나를 선택하세요.

3 배치 일관성을 찾으십시오. 대규모 공장 대량 생산 교정, 소규모 배치 성능 차이, 낮은 판매 후 실패율;

4 사용자 정의 기능 살펴보기: 다양한 제품 ID 디자인에 맞게 기계의 전체 구조에 따라 크기, 배선 및 매칭을 수정할 수 있습니다.

FAQ

Q1: 크기와 주파수 대역을 맞춤 설정할 수 있나요?

답: 그렇습니다. 당사는 스프링 PIFA 안테나 및 단일 FPC PIFA 안테나에 대한 맞춤형, 전체 크기, 전체 대역, 임피던스 매칭을 지원하고 무료 구성표 최적화를 제공합니다.

Q2: 일반 안테나보다 PIFA 안테나의 신호가 더 좋은 점은 무엇입니까?

A: 가장 큰 장점은 케이스 감쇠가 적고 차폐 및 간섭에 강하며 전체 기계 환경에서의 실제 경험이 일반 안테나보다 훨씬 낫다는 것입니다.

Q3: 수출을 지원하고 인증서를 제공할 수 있나요?

A: 글로벌 내보내기가 지원됩니다. CE, ROHS, FCC, 테스트 보고서, 공장 인증이 가능하며 대외 무역에 대한 B2B 조달 요구 사항을 완전히 충족합니다.
