내장형 FM 라디오 안테나가 소형 전자 장치의 신호 수신을 어떻게 향상시킬 수 있습니까?

첸무개발하다내장 FM 라디오 안테나노출된 외부 안테나를 추가하지 않고도 안정적인 수신이 필요한 소형 FM 지원 제품에 적합합니다. 88~108MHz FM 방송 대역용으로 설계된 이 소형 RF 구성 요소는 페라이트 코어, 정밀 감긴 구리 코일 및 자동차 오디오 시스템, Bluetooth 스피커, 휴대용 라디오, 스마트 홈 장비 및 기타 전자 장치를 위한 유연한 연결 옵션을 결합합니다.

내장형 FM 안테나는 텔레스코픽 안테나를 대체하는 공간 절약형 안테나 그 이상입니다. 페라이트 코어 자기 유도 구조, 정밀 코일 권선, 컴팩트한 폼 팩터 및 사용자 정의 가능한 연결 설계를 통해 제조업체는 설치 공간과 외관이 중요한 제품에 FM 수신을 통합할 수 있습니다. 이 가이드에서는 내장형 FM 라디오 안테나의 작동 방식, 기술적 특성, 적합한 응용 프로그램, 설치 고려 사항 및 구매자가 OEM 또는 ODM 프로젝트용 안테나를 소싱할 때 평가해야 하는 주요 요소에 대해 설명합니다.

목차

• 내장형 FM 라디오 안테나란 무엇입니까?
• 내장 FM 라디오 안테나는 어떻게 작동합니까?
• 주요 기능은 무엇입니까?
• 어디에서 사용할 수 있나요?
• 기술 사양은 무엇입니까?
• 안테나는 어떻게 설치해야 합니까?
• 구매자는 올바른 안테나를 어떻게 선택해야 합니까?
• 다른 FM 안테나와 어떻게 비교됩니까?
• 자주 묻는 질문
• 맞춤형 FM 안테나를 고려하는 이유는 무엇입니까?

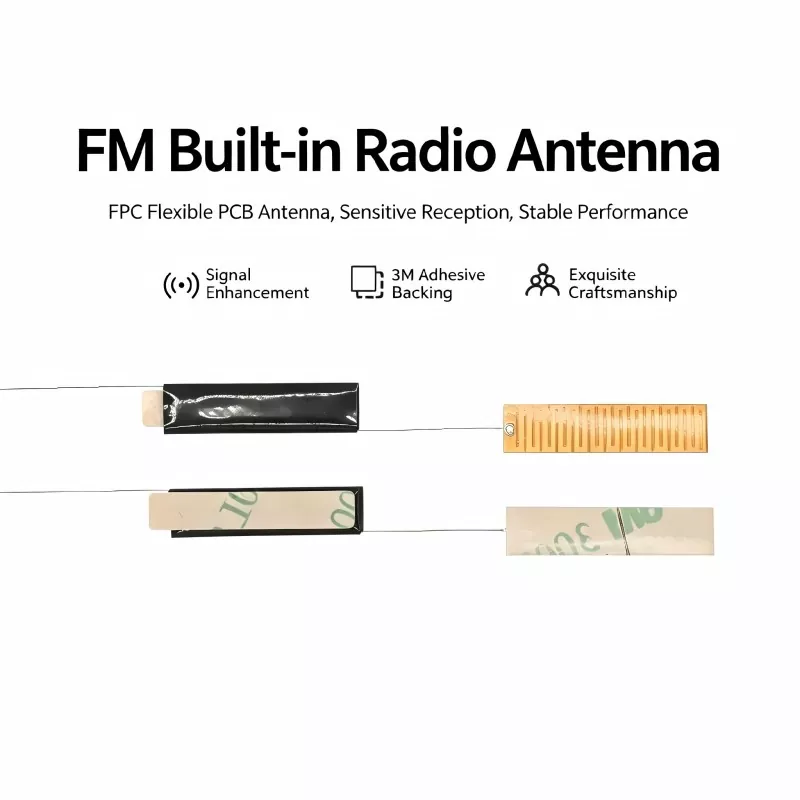

내장형 FM 라디오 안테나란 무엇입니까?

내장 FM 라디오 안테나는 전자 장치 내부에 있는 동안 FM 방송 신호를 수신하도록 설계된 내부 수동 RF 수신 구성 요소입니다. 인클로저 외부로 확장되는 기존 텔레스코픽 안테나와 달리 내부 안테나를 제품 구조 내에 숨길 수 있어 제조업체가 제한된 내부 공간을 효율적으로 활용하면서 깔끔한 외관을 유지할 수 있습니다.

일반적인 페라이트 코어 설계는 고투자율 페라이트 코어, 정밀하게 감긴 에나멜 구리선, 절연 보호 장치, 연결 단자 또는 리드선으로 구성됩니다. 페라이트 소재는 코일 주위에 자기장을 집중시키는 반면, 권선 구조는 의도한 FM 주파수 범위에서 수신을 지원하도록 설계되었습니다.

소형 가전 제품을 개발하는 제조업체의 경우 이 구조를 통해 제품 통합을 단순화할 수 있습니다. 전용 외부 안테나 개구부가 필요하지 않고 PCB 레이아웃 및 인클로저 설계에 따라 안테나를 배치할 수 있습니다.

제품별 자세한 정보를 보려면 구매자가 내장 FM 라디오 안테나 제품 페이지를 검토할 수 있습니다.

내장 FM 라디오 안테나는 어떻게 작동합니까?

작동 원리는 주로 전자기 유도와 공진을 기반으로 합니다. FM 방송 신호가 안테나에 도달하면 페라이트 코어가 코일 주위에 고주파 자기장을 집중시키는 데 도움이 됩니다. 그런 다음 정밀하게 감긴 도체는 전자기 에너지를 수신 회로에서 처리할 수 있는 전기 RF 신호로 변환합니다.

1. 자기장 농도

고투자율 페라이트 코어는 권선 주위에 고주파 자기장을 집중시킵니다. 이 구조는 제조업체가 신뢰할 수 있는 FM 수신을 유지하면서 컴팩트한 내부 공간에 들어갈 수 있는 안테나가 필요할 때 특히 유용합니다.

2. 전자기 변환

페라이트 코어를 둘러싸고 있는 구리 코일은 변화하는 자기장에 반응하여 전기 신호를 생성합니다. 이 신호는 안테나 연결을 통해 FM 수신기 회로로 전송됩니다.

3. 주파수 공명

권선 수와 권선 배열을 포함한 코일 권선 매개변수는 안테나의 주파수 특성에 영향을 미칩니다. 적절한 튜닝은 안테나가 의도한 FM 대역 내에서 작동하고 안정적인 수신을 지원하는 데 도움이 됩니다.

4. 신호 전송

변환 후 수신된 RF 신호는 안테나 리드 또는 연결 핀을 통해 FM 수신기 회로로 이동하여 증폭, 디코딩 및 오디오 출력으로 변환됩니다.

주요 기능은 무엇입니까?

상용 제품을 위한 내부 FM 안테나를 선택할 때 엔지니어는 일반적으로 수신 성능, 물리적 크기, 간섭 저항, 작동 온도 및 통합 유연성을 고려합니다. 다음과 같은 특성으로 인해 페라이트 코어 내장형 설계는 많은 소형 장치에 적합합니다.

• 88~108MHz 작동 범위:일반적으로 사용되는 FM 방송 주파수 범위를 중심으로 설계되었습니다.
• 컴팩트한 내부 구조:제조업체는 돌출된 외부 안테나 없이 FM 수신을 통합할 수 있습니다.
• 정밀 코일 권선:일관된 전기적 특성과 주파수 성능을 지원합니다.
• 페라이트 코어 구조:자기장을 집중시켜 효율적인 신호 수신을 지원합니다.
• 간섭을 고려한 디자인:절연 및 구조적 고려 사항은 원치 않는 전자기 간섭을 줄이는 데 도움이 될 수 있습니다.
• 유연한 사용자 정의:코어 치수, 권선 매개변수, 케이블 길이, 핀 및 커넥터는 제품 요구 사항에 맞게 조정할 수 있습니다.
• 넓은 작동 온도:참조된 Qianmu 설계는 -20°C ~ +85°C에서 작동하도록 지정합니다.

어디에서 사용할 수 있나요?

내부 FM 안테나의 컴팩트한 구조로 인해 외부 안테나 노출이 바람직하지 않거나 실용적이지 않은 제품에 적합합니다. 응용 분야는 가전제품부터 자동차 및 산업용 장비까지 다양합니다.

기술 사양은 무엇입니까?

기술 사양은 항상 수신기 회로, 인클로저, 설치 위치 및 대상 시장과 일치해야 합니다. 다음 사양은 참조된 Qianmu 제품 구성을 나타내며 엔지니어링 평가의 출발점 역할을 할 수 있습니다.

실제 성능은 수신기 IC, PCB 레이아웃, 인클로저 재질, 주변 전자기 환경, 로컬 신호 강도 및 안테나 설치 위치에 따라 달라질 수 있습니다. 따라서 대량 생산에 앞서 프로토타입 테스트가 여전히 중요합니다.

안테나는 어떻게 설치해야 합니까?

일관된 FM 수신을 위해서는 올바른 배치가 필수적입니다. 잘 설계된 안테나라도 강한 간섭원이나 부적합한 재료 가까이에 배치하면 성능이 저하될 수 있습니다.

1단계: 설치 위치 선택

안테나를 상대적으로 개방된 내부 공간에 배치하고 가능한 경우 엔클로저 내부 표면에 가깝게 배치합니다. 고주파 칩, 전력 부품, 열원 또는 기타 강한 간섭원 바로 옆에 두지 마십시오.

2단계: 안테나 고정

절연 접착 뒷면은 호환 가능한 설계를 위한 간단한 설치 방법을 제공할 수 있습니다. 장착 방법은 안테나의 위치를 ​​단단히 유지하고 제품 작동 중 반복성에 영향을 미칠 수 있는 움직임을 방지해야 합니다.

3단계: 안테나 연결

안테나 리드나 핀을 PCB의 지정된 FM 안테나 인터페이스에 연결합니다. 납땜 연결은 안전하고 단락이 없어야 하며, 플러그 유형 연결은 기계적 유지력이 충분해야 합니다.

4단계: 테스트 접수

조립 후 장치 전원을 켜고 FM 방송국 스캔을 수행합니다. 다양한 위치에서 스테이션 수, 오디오 선명도, 배경 소음, 신호 안정성 및 수신 일관성을 평가합니다.

구매자는 올바른 안테나를 어떻게 선택해야 합니까?

가격만으로는 안테나 선택을 결정할 수 없습니다. OEM 및 ODM 프로젝트의 경우 구매 팀과 엔지니어는 전체 RF 시스템의 일부로 안테나를 평가해야 합니다.

1. 주파수 범위를 확인하십시오:안테나가 대상 FM 방송 대역에 적합한지 확인하세요.
2. 사용 가능한 공간을 확인하세요.안테나 구조를 선택하기 전에 정확한 인클로저 및 PCB 치수를 제공하십시오.
3. 연결 방법을 검토합니다.케이블 길이, 단자 설계, 커넥터 유형 또는 PCB 연결 요구 사항을 지정합니다.
4. 운영 환경을 평가합니다.자동차, 휴대용, 실내 및 실외 제품에는 다양한 기계적 및 열적 고려 사항이 필요할 수 있습니다.
5. 전자기 간섭을 고려하십시오.근처의 프로세서, 스위칭 전원 공급 장치, 디스플레이, 모터 및 기타 잠재적인 소음원을 식별합니다.
6. 샘플 요청:대량 생산을 승인하기 전에 실제 인클로저와 의도한 FM 수신기 회로에서 안테나를 테스트하십시오.
7. 사용자 정의 논의:대량 프로젝트의 경우 맞춤형 코어 치수 및 권선 매개변수를 사용하면 일반 안테나보다 더 나은 통합을 제공할 수 있습니다.

다른 FM 안테나와 어떻게 비교됩니까?

다양한 안테나 구조는 다양한 제품 요구 사항을 충족합니다. PCB 안테나는 PCB가 충분한 공간을 제공하는 경우 편리할 수 있는 반면, 텔레스코픽 안테나는 노출된 안테나가 허용되는 경우 유용할 수 있습니다. 페라이트 코어 내장 설계는 제조업체가 숨겨진 설치와 컴팩트한 기계 통합을 우선시하는 경우 특히 적합합니다.

자주 묻는 질문

1. 내장 FM 라디오 안테나는 어떤 주파수를 지원합니까?

참조된 Qianmu 안테나는 88~108MHz FM 방송 대역용으로 설계되었습니다. 특정 주파수 요구 사항은 다양한 애플리케이션과 시장에 맞게 맞춤화하는 동안 논의될 수 있습니다.

2. 안테나 크기와 케이블 길이를 맞춤 설정할 수 있나요?

예. 사용자 정의에는 페라이트 코어 크기, 코일 권선 매개변수, 리드 길이, 핀 재질 및 커넥터 유형이 포함될 수 있습니다. 이러한 옵션을 사용하면 안테나가 사용 가능한 인클로저 및 PCB 레이아웃과 더 잘 일치할 수 있습니다.

3. 내장 안테나가 자동차 오디오 시스템에 적합한가요?

예. 내장형 FM 안테나 설계는 차량용 오디오 시스템, Bluetooth 라디오, 멀티미디어 헤드 유닛 및 유사한 장비에 통합될 수 있습니다. 자동차 구조와 전자 장치가 수신에 영향을 미칠 수 있으므로 자동차 프로젝트는 실제 설치 및 RF 테스트를 통해 평가해야 합니다.

4. 안테나 성능은 PCB 레이아웃에 따라 달라지나요?

예. 수신 성능은 안테나뿐만 아니라 수신기 IC, PCB 레이아웃, 접지, 주변 부품, 인클로저 구조 및 전자파 환경의 영향을 받습니다. 대량 생산 전에 프로토타입 테스트를 권장합니다.

5. 대량 생산 전에 샘플을 제공할 수 있나요?

샘플 평가는 맞춤형 안테나 개발의 중요한 부분입니다. 구매자는 Qianmu와 샘플 요구 사항을 논의하고 대량 생산으로 이동하기 전에 의도한 장치 내에서 안테나를 테스트할 수 있습니다.

맞춤형 FM 안테나를 고려하는 이유는 무엇입니까?

FM 지원 전자 제품을 개발하는 제조업체의 경우 안테나를 독립형 액세서리로 취급하기보다는 RF 시스템의 필수 부분으로 선택해야 합니다. 잘 어울리는 내장형 설계는 설치 공간을 절약하고, 깔끔한 인클로저 외관을 유지하며, 자동차, 휴대용, 스마트 홈 및 산업용 FM 애플리케이션을 위한 실용적인 솔루션을 제공하는 데 도움이 됩니다.

첸무는 페라이트 코어 치수, 코일 권선, 케이블 길이, 연결 단자 및 구조적 통합을 포함하는 사용자 정의 옵션을 갖춘 내장형 FM 안테나 솔루션을 제공합니다. OEM 및 ODM 프로젝트의 경우 엔지니어링 팀은 샘플 검증 전에 주파수 요구 사항, 사용 가능한 공간, PCB 인터페이스, 운영 환경 및 예상 수신 성능을 정의할 수 있습니다. 새로운 FM 지원 제품을 개발 중이거나 신뢰할 수 있는 중국 안테나 제조 파트너를 찾고 계시다면,저희에게 연락주세요귀하의 애플리케이션에 대해 논의하고, 맞춤형 솔루션을 요청하고, Qianmu와 함께 샘플 평가를 시작하세요.
