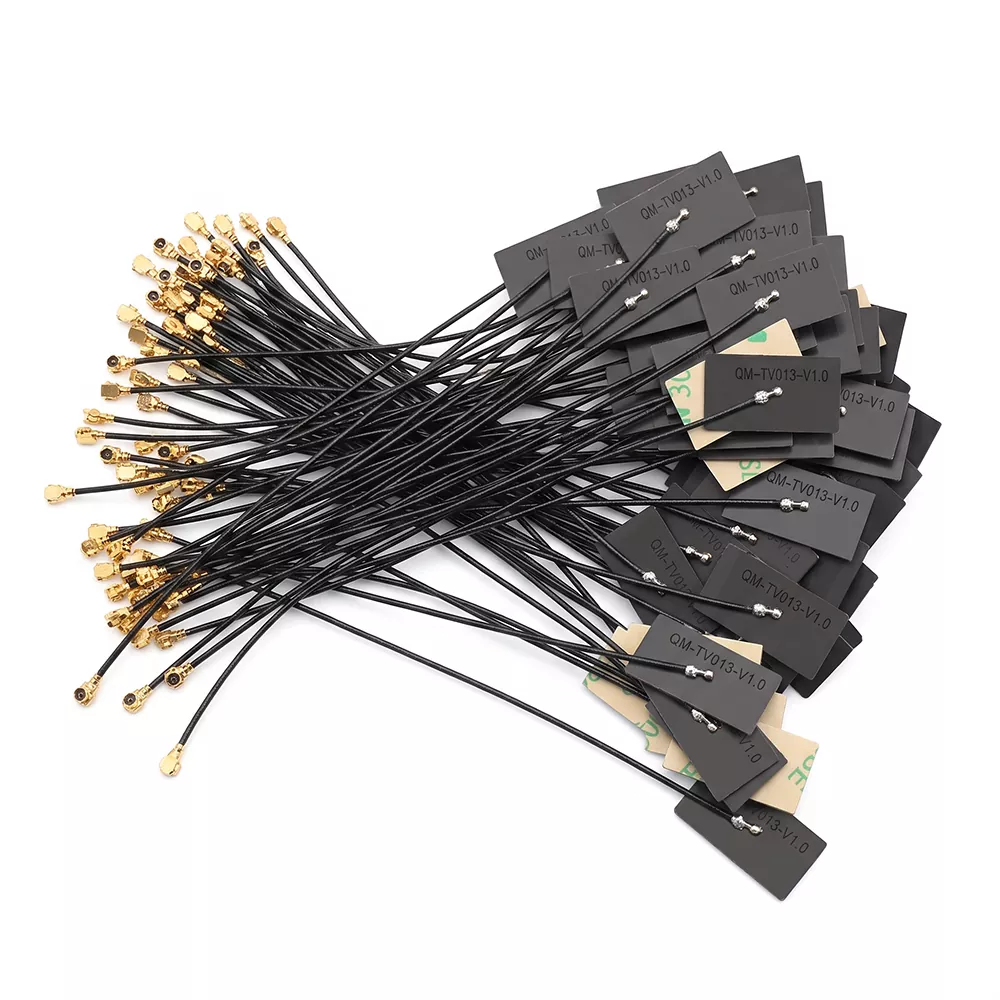

디지털 액자 WiFi 안테나가 무선 성능과 원격 이미지 전송을 어떻게 향상시킬 수 있습니까?

스마트 액자에 안정적인 클라우드 동기화, 빠른 이미지 업데이트, 안정적인 무선 연결이 필요한 경우디지털 포토 프레임 WiFi 안테나중요한 하드웨어 구성요소가 됩니다.첸무소형 디지털 액자용 전용 안테나 솔루션을 개발하여 제조업체가 애플리케이션별 RF 설계를 통해 신호 감쇠, 내부 간섭 및 제한된 설치 공간을 해결할 수 있도록 지원합니다.

디지털 액자는 클라우드 동기화, 원격 사진 전송, 예약된 콘텐츠 업데이트, 앱 기반 장치 관리 등의 기능을 WiFi에 의존합니다. 그러나 안테나는 스크린, 배터리, 회로 기판 및 RF 성능에 영향을 미칠 수 있는 기타 구성 요소가 포함된 소형 인클로저 내부에서 작동합니다. 프레임의 물리적 구조, 작동 대역, 커넥터, 케이블 라우팅 및 설치 위치를 중심으로 전용 안테나를 설계할 수 있습니다. Qianmu의 솔루션은 50Ω 임피던스, 1.8 이하의 SWR, 2~4dBi 이득, FPC, PCB SMT 또는 외부 접착 로드 구성을 포함한 표준 사양으로 2.4GHz 및 5GHz 애플리케이션을 지원합니다. 다양한 장치 설계에 맞게 맞춤형 치수, 커넥터, 케이블 길이 및 RF 매개변수도 제공됩니다.

목차

1. 디지털 포토 프레임에 전용 WiFi 안테나가 필요한 이유는 무엇입니까?
2. 안테나는 스마트 포토 프레임 내부에서 어떻게 작동하나요?
3. 구매자는 어떤 사양을 평가해야 합니까?
4. 이 안테나는 어디에 사용될 수 있습니까?
5. WiFi 안테나는 어떻게 설치해야 합니까?
6. 제조업체는 올바른 안테나를 어떻게 선택해야 합니까?
7. 맞춤형 안테나 생산을 위해 Qianmu를 고려하는 이유는 무엇입니까?
8. 자주 묻는 질문

디지털 포토 프레임에 전용 WiFi 안테나가 필요한 이유는 무엇입니까?

스마트 디지털 액자는 단순한 디스플레이 그 이상입니다. 많은 최신 모델은 라우터, 모바일 애플리케이션, 클라우드 플랫폼 또는 콘텐츠 관리 시스템에 연결되므로 사용자는 원격으로 이미지를 업로드하고 표시된 콘텐츠를 관리할 수 있습니다. 이는 무선 통신을 전체 제품 경험의 중요한 부분으로 만듭니다.

어려운 점은 사진 액자의 내부 공간이 일반적으로 제한되어 있다는 것입니다. 디스플레이, 배터리, 메인보드, 스피커, 금속 부품 및 기타 전자 장치는 안테나 성능에 영향을 미칠 수 있습니다. 범용 안테나는 실험실 조건에서는 작동할 수 있지만 완성된 인클로저에 통합된 후에는 다르게 작동합니다.

따라서 전용 안테나는 실제 애플리케이션 환경을 중심으로 설계되었습니다. Qianmu의 제품 정보에 따르면 해당 솔루션은 소형 7인치~15.6인치 사진 프레임과 화면, 배터리, 마더보드로 인한 잠재적인 간섭에 최적화되어 있습니다.

• 안정적인 클라우드 연결 및 원격 이미지 전송을 지원합니다.
• 컴팩트한 내부 설치 공간을 위해 설계되었습니다.
• 2.4GHz 및 5GHz 무선 애플리케이션에 사용할 수 있습니다.
• 다양한 커넥터와 케이블 길이로 구성할 수 있습니다.
• FPC, PCB SMT 및 외부 접착 로드 안테나 구조를 지원합니다.

안테나는 스마트 포토 프레임 내부에서 어떻게 작동하나요?

안테나는 전기 신호와 전자기파 간의 양방향 변환을 수행합니다. 전송 중에 포토 프레임의 WiFi 모듈은 전기 RF 신호를 안테나로 보냅니다. 안테나는 주변 공간을 통해 무선 라우터나 액세스 포인트를 향해 신호를 방사합니다.

수신 중에 라우터의 무선 신호는 안테나에 의해 캡처되어 WiFi 모듈에서 처리할 수 있도록 다시 전기 신호로 변환됩니다. 이 양방향 통신은 다음과 같은 기능을 가능하게 합니다.

1. 원격 이미지 업로드.
2. 클라우드 기반 사진 동기화.
3. 모바일 앱 콘텐츠 업데이트.
4. 예약된 디스플레이 관리.
5. 네트워크 기반 장치 제어.

제품 엔지니어의 경우 안테나 성능을 인클로저와 독립적으로 평가할 수 없습니다. 설치 위치, 지상고, 케이블 라우팅, 주변 재료 및 인근 전자 부품 모두 실제 RF 성능에 영향을 미칠 수 있습니다.

구매자는 어떤 사양을 평가해야 합니까?

외관이나 커넥터 유형만으로 안테나를 선택하면 프로토타입 테스트나 대량 생산 중에 문제가 발생할 수 있습니다. RF 엔지니어와 구매팀은 모델을 확인하기 전에 주파수 범위, 임피던스, SWR, 이득, 안테나 구조, 케이블 사양, 커넥터 및 환경 요구 사항을 검토해야 합니다.

이러한 매개변수는 항상 최종 인클로저 및 무선 모듈과 함께 고려해야 합니다. 안테나 효율성과 매칭은 주변 구조에 크게 좌우되기 때문에 공칭 이득이 높다고 해서 모든 제품의 성능이 자동으로 향상되는 것은 아닙니다.

이 안테나는 어디에 사용될 수 있습니까?

전용 안테나는 다양한 카테고리의 스마트 액자 제품을 지원할 수 있습니다. 일반적인 요구 사항은 소형 전자 인클로저 내에서 안정적인 무선 통신입니다.

• 홈 스마트 사진 프레임:7인치, 8인치, 10.1인치, 12인치, 15.6인치 제품에 적합합니다.
• 터치스크린 클라우드 프레임:모바일 앱, 클라우드 플랫폼을 통해 사진을 수신하는 제품을 지원합니다.
• 상업용 디스플레이 프레임:호텔 디스플레이, 게스트하우스 안내 화면, 로비 광고 프레임, 기업 디스플레이 제품에 적용 가능합니다.
• 휴대용 선물 제품:소비자 및 국경 간 전자상거래 시장을 위해 설계된 배터리 구동식 무선 액자에 유용합니다.
• 내장형 전자 장치:Rockchip, Allwinner 및 ESP32와 같은 플랫폼을 기반으로 하는 마더보드 솔루션과 통합될 수 있습니다.

비표준 제품의 경우 구조 도면, 설치 공간, 인터페이스 요구 사항 및 완성된 장치에 사용되는 무선 모듈을 기반으로 안테나 개발이 이루어질 수 있습니다.

WiFi 안테나는 어떻게 설치해야 합니까?

기술적으로 적합한 안테나라도 인클로저 내부에 잘못 배치되면 성능 저하가 발생할 수 있으므로 올바른 설치가 필수적입니다.

1단계: 설치 공간 준비

포토 프레임의 전원을 끄고 후면 커버를 제거하세요. 설치하려는 영역을 깨끗이 청소하고 안테나 본체와 동축 케이블을 위한 공간이 충분한지 확인하십시오. 금속 구조물이 RF 경로를 방해할 수 있는 위치는 피하십시오.

2단계: 안테나 배치

FPC 안테나의 경우 접착 안테나를 적절한 내부 표면에 평평하게 놓습니다. 디스플레이, 배터리, 메인보드 구성 요소 및 기타 잠재적인 RF 장애물로부터 직접적인 간섭을 피하십시오. 외부 접착 막대 안테나는 지정된 장착 지점에 단단히 고정되어야 합니다.

3단계: 연결 및 테스트

올바른 RF 커넥터를 사용하여 안테나를 WiFi 모듈에 연결하십시오. 동축 케이블을 정리된 상태로 유지하고 불필요하게 날카로운 구부러짐, 압축 또는 엉킴을 피하십시오. 인클로저를 재조립한 후 네트워크 연결, 원격 이미지 전송 및 장시간 작동을 테스트합니다.

대량 생산을 위해서는 제조업체는 표준화된 설치 도면을 따라야 합니다. 일관된 안테나 위치 지정은 생산 단위 간의 변동을 줄이는 데 도움이 됩니다.

제조업체는 올바른 안테나를 어떻게 선택해야 합니까?

제품 팀은 안테나 선택을 분리된 구성 요소로 취급하기보다는 전체 무선 시스템의 일부로 평가해야 합니다. 다음 체크리스트는 프로토타입 및 생산 위험을 줄이는 데 도움이 될 수 있습니다.

1. 무선 대역을 확인하세요.장치에 2.4GHz, 5GHz 또는 이중 대역 작동이 필요한지 확인합니다.
2. 사용 가능한 설치 공간을 확인하세요.안테나 면적을 측정하고 디스플레이, 배터리, PCB 및 인클로저의 위치를 ​​고려하십시오.
3. RF 커넥터를 일치시킵니다.모듈에 IPEX4, MHF1, RP-SMA 또는 다른 인터페이스가 필요한지 확인하십시오.
4. 케이블 요구 사항을 정의합니다.안테나를 마무리하기 전에 케이블 길이와 라우팅을 결정해야 합니다.
5. 완제품의 RF 성능을 평가합니다.프로토타입 테스트는 안테나가 실제 인클로저에 설치된 후에 수행되어야 합니다.
6. 대량 생산 전 샘플을 요청하세요.샘플 검증은 호환성을 확인하는 데 도움이 되며 대규모 신호 문제의 위험을 줄여줍니다.
7. 사용자 정의 기능을 고려하십시오.치수, 게인, 커넥터 및 케이블 사양을 조정할 수 있는 제조업체는 비표준 제품 설계를 더 잘 지원할 수 있습니다.

조달팀의 경우 안테나 제조업체와의 직접적인 커뮤니케이션을 통해 기술 설명, 샘플 테스트, 생산 조정 및 후속 설계 변경을 단순화할 수도 있습니다.

맞춤형 안테나 생산을 위해 Qianmu를 고려하는 이유는 무엇입니까?

첸무 Communication은 FPC 안테나, PCB 안테나, WiFi 안테나, Bluetooth 안테나, 5G 안테나, GPS 안테나 및 맞춤형 RF 솔루션을 포함한 통신 안테나의 연구, 개발 및 생산에 중점을 두고 있습니다.

디지털 사진 프레임 애플리케이션의 경우 Qianmu는 일반 안테나 구성에만 의존하지 않고 전용 설계를 제공합니다. 생산 능력은 제품 크기, 통신 모듈, 작동 주파수, 설치 위치, 커넥터 요구 사항 및 케이블 사양을 기반으로 한 맞춤화를 지원합니다.

제조업체가 게시한 제품 사양에는 RoHS 및 REACH 준수가 포함되어 있으며, 프로젝트 요구 사항에 따라 CE 및 FCC 인증 지원이 제공될 수 있습니다. OEM 및 ODM 프로젝트의 경우 구매자는 대량 생산으로 전환하기 전에 샘플을 평가할 수도 있습니다.

첸무의 안테나 기능에 대한 추가 정보를 보려면첸무 안테나 제조 솔루션또는 전용 검토디지털 포토 프레임 WiFi 안테나 제품 페이지.

자주 묻는 질문

안테나 크기와 커넥터를 맞춤 설정할 수 있나요?

예. Qianmu는 장치 구조, 설치 공간 및 WiFi 모듈 인터페이스에 따라 안테나 크기, 케이블 길이, 이득 매개변수 및 커넥터 유형의 사용자 정의를 지원합니다.

안테나가 2.4GHz와 5GHz WiFi를 모두 지원합니까?

표준 사양은 2400~2500MHz 및 5150~5850MHz를 지원합니다. 특정 대역 구성은 무선 모듈 및 애플리케이션 요구 사항에 따라 논의될 수 있습니다.

디지털 액자에 사용할 수 있는 안테나 구조는 무엇입니까?

사용 가능한 구조에는 FPC 유연한 안테나, PCB SMT 안테나 및 외부 접착 막대 안테나가 포함됩니다. 적절한 구조는 인클로저, 사용 가능한 공간, 설치 방법 및 RF 설계에 따라 다릅니다.

대량 주문을 하기 전에 무엇을 테스트해야 합니까?

제조업체는 완제품 인클로저의 안테나를 테스트하고 실제 작동 조건에서 무선 안정성, 원격 이미지 전송, 연결 신뢰성 및 성능을 평가해야 합니다. 이는 대량 생산 전에 통합 문제를 식별하는 데 도움이 됩니다.

상업용 디지털 디스플레이 제품에 안테나를 사용할 수 있나요?

예. 적용 범위에는 상업용 스마트 디스플레이 프레임, 호텔 및 게스트하우스 디스플레이, 로비 광고 프레임, 기업 디스플레이 제품 및 기타 연결된 디지털 사진 프레임 애플리케이션이 포함됩니다.

결론

클라우드 동기화 및 원격 콘텐츠 관리에 의존하는 최신 스마트 액자에는 안정적인 무선 연결이 필수적입니다. 주파수, RF 매칭, 설치 공간, 커넥터, 케이블 라우팅, 실제 인클로저 성능을 기준으로 안테나를 선택하면 제조업체가 보다 일관된 무선 시스템을 구축하는 데 도움이 될 수 있습니다. 새로운 액자를 개발하시거나, 기존 안테나를 교체하시거나, OEM/ODM 생산을 계획하고 계시다면,저희에게 연락주세요첸무의 엔지니어링 팀과 안테나 크기, 주파수 요구 사항, 커넥터 구성, 샘플 및 맞춤형 생산 요구 사항을 논의합니다.
