FPC 대 PCB 안테나: 소형 전자 장치의 주요 차이점

소형 전자 장치용 안테나를 선택하려면 사용 가능한 공간에 맞는 구성 요소를 찾는 것 이상이 필요합니다. 안테나는 장치의 PCB 레이아웃, 인클로저, 작동 주파수 및 주변 구성 요소와 함께 작동해야 합니다.

FPC 안테나와 PCB 안테나는 내장형 무선 설계를 위한 두 가지 옵션입니다. 둘 다 소형 전자 장치에 사용할 수 있지만 구성, 설치 요구 사항 및 제조 공정에 적용하는 방식이 다릅니다.

IoT 장치, 태블릿, 웨어러블 전자 장치 및 무선 단말기를 개발하는 엔지니어의 경우 이러한 차이점을 조기에 이해하면 프로토타입 제작 중에 불필요한 설계 변경을 피하는 데 도움이 될 수 있습니다.

FPC 안테나란 무엇입니까?

FPC 안테나는 유연한 인쇄 회로 기판의 전도성 패턴을 사용합니다. 얇은 구조 덕분에 적절하게 좁은 공간이나 전자 인클로저 내부의 특정 곡면을 따라 설치할 수 있습니다.

이는 메인 PCB가 안테나를 위한 충분한 공간을 제공하지 않거나 장치 하우징에 다른 장착 위치가 필요할 때 유용할 수 있습니다.

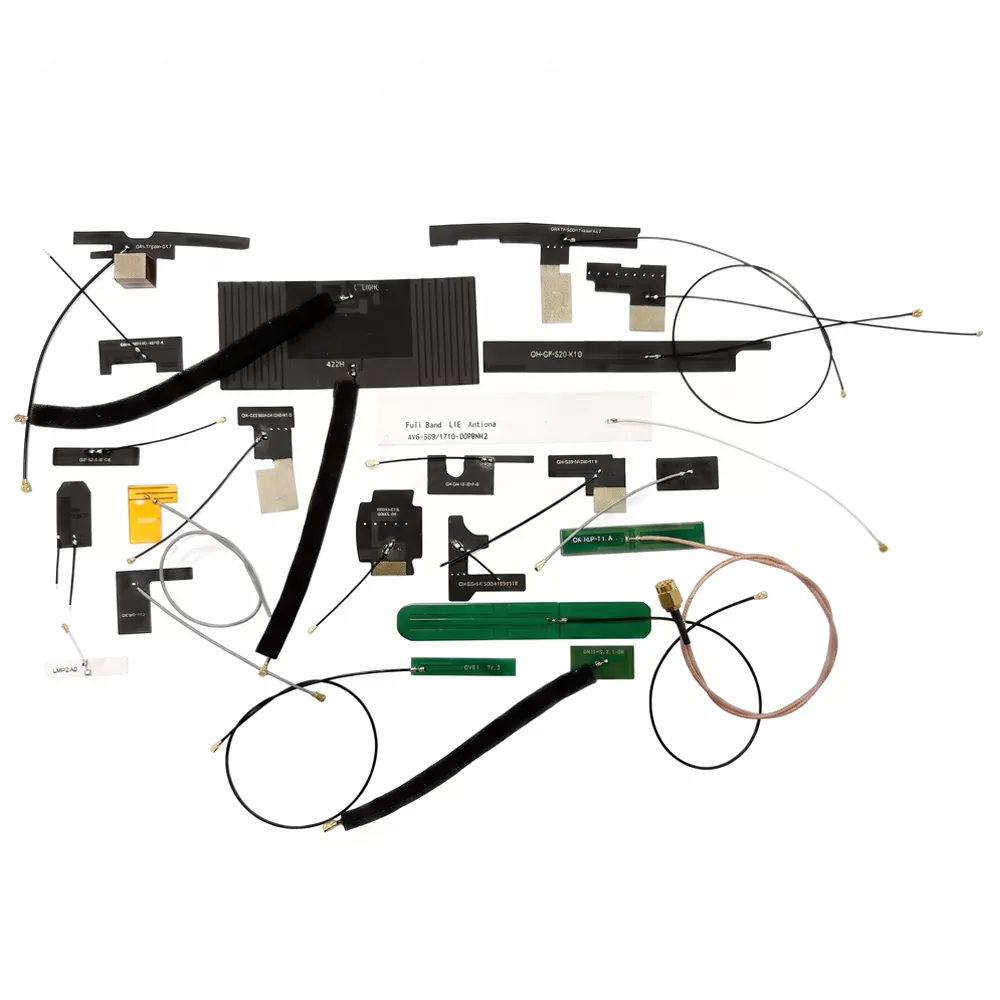

일반적인 응용 분야에는 웨어러블 전자 장치, 휴대용 단말기, 휴대용 장치 및 소형 IoT 장비가 포함됩니다. 그만큼FPC 안테나 범위Qianmu는 장치 요구 사항에 따라 사양이 선택된 다양한 무선 애플리케이션을 위한 내장형 안테나 솔루션을 다룹니다.

FPC 안테나를 평가할 때 엔지니어는 크기, 작동 주파수, 케이블 및 커넥터 옵션, 장착 방법, 근처 금속 부품과의 간격을 확인해야 합니다.

PCB 안테나란 무엇입니까?

PCB 안테나는 인쇄회로기판의 전도성 패턴으로 구성됩니다. 설계에 따라 메인 PCB에 통합되거나 전용 보드에 배치될 수 있습니다.

이 접근 방식을 사용하면 회로 기판에 방사 요소와 필요한 간격을 위한 충분한 공간이 있는 경우 별도의 안테나 구성 요소에 대한 필요성을 줄일 수 있습니다. 무선 모듈, IoT 컨트롤러, 스마트 홈 장비 및 상대적으로 안정적인 보드 레이아웃을 갖춘 기타 제품에 고려되는 경우가 많습니다.

그러나 PCB 안테나는 자동으로 더 저렴하거나 더 나은 성능을 제공하는 옵션이 아닙니다. 그 결과는 안테나 형상, 접지면, 보드 재료, 주변 구성 요소 및 최종 인클로저에 따라 달라집니다.

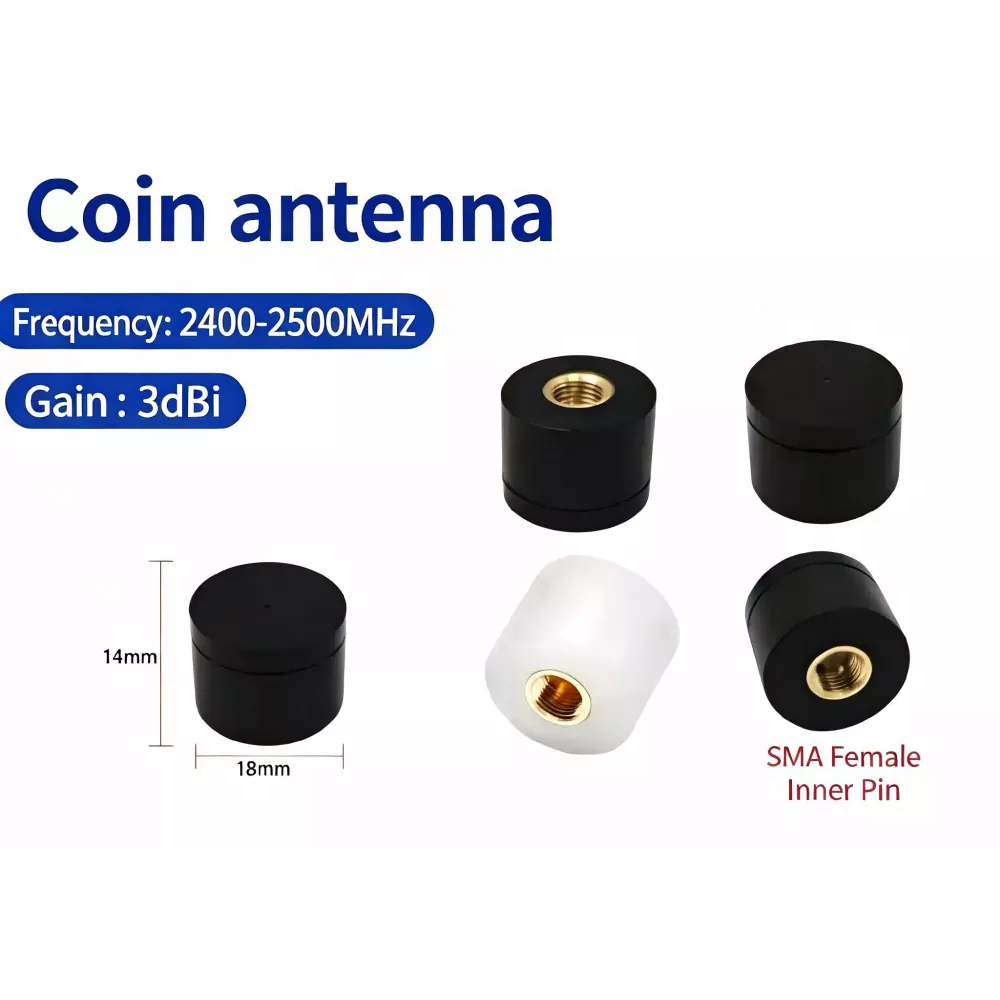

Qianmu's내장 안테나 솔루션다양한 장치 구조에 대한 FPC 기반 및 PCB 통합 접근 방식이 모두 포함됩니다.

FPC 안테나와 PCB 안테나 비교: 주요 차이점

실질적인 차이점은 각 안테나가 제품에 어떻게 장착되는지입니다. FPC 안테나는 배치가 더 자유로우며, PCB 안테나는 회로 기판이 주변에 설계되면 통합을 단순화할 수 있습니다.

두 유형 모두 의도한 장치에서 테스트하지 않고도 더 나은 무선 성능을 보장하지 않습니다.

1. 설치공간 및 기계설계

사용 가능한 공간은 종종 평가할 첫 번째 요소입니다.

FPC 안테나는 안테나의 굽힘 제한, 장착 조건 및 전기적 요구 사항을 준수하는 경우 인클로저 벽을 따라 또는 좁은 내부 영역 내에 배치할 수 있습니다. 이는 배터리, 디스플레이, 메인보드가 사용 가능한 공간의 대부분을 차지하는 장치에 유용할 수 있습니다.

PCB 안테나는 회로 기판에 적절한 영역이 필요합니다. 레이아웃은 방사 요소, 접지면 및 다른 구성 요소와의 간격을 고려해야 합니다.

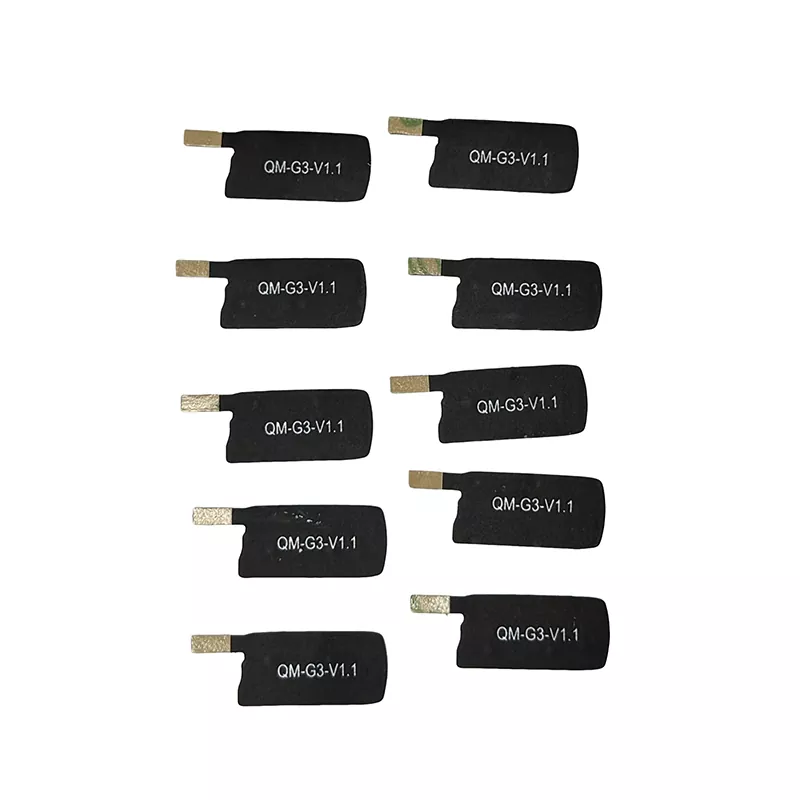

예를 들어 내부 레이아웃이 빽빽하게 들어찬 태블릿의 경우 혼잡한 지역에서 멀리 배치할 수 있는 유연한 안테나를 평가하면 도움이 될 수 있습니다. Qianmu's초박형 FPC 태블릿 안테나이러한 유형의 통합을 평가할 때 검토해야 할 관련 제품입니다.

최종 선택은 안테나의 크기만 고려하기보다는 전체 기계 설계를 기준으로 해야 합니다.

2. RF 성능 및 신호 안정성

유연한 안테나가 자동으로 더 강력한 수신을 제공하는 것은 아니며 PCB 통합 안테나가 반드시 더 안정적인 것은 아닙니다.

성능은 작동 주파수, 안테나 구조, 임피던스 매칭, 접지 기준, 인클로저 재질 및 주변 구성 요소에 따라 달라집니다. 배터리, 금속 브래킷, 디스플레이 및 케이블은 모두 설치된 안테나에 영향을 미칠 수 있습니다.

안테나를 선택하기 전에 엔지니어는 다음 매개변수를 확인해야 합니다.

• 작동 주파수 및 필요한 대역폭

• 임피던스와 VSWR

• 이득 및 방사 패턴

• 접지면 및 안테나 간격

• 커넥터 및 피드 케이블 요구 사항

• 완성된 인클로저의 성능

소형 무선 장치의 경우 실제 설치 위치에서 안테나를 테스트하는 것이 특히 중요합니다. 독립형 안테나에서 얻은 결과는 안테나가 최종 제품에 조립된 후의 성능을 나타내지 않을 수 있습니다.

3. 제조비용 및 조립

총 비용은 안테나 가격뿐만 아니라 전체 장치 설계에 따라 달라집니다.

PCB 안테나는 기존 보드 레이아웃에 맞을 때 별도의 구성 요소 및 조립 단계를 줄일 수 있습니다. 그러나 설계에 PCB 치수, 라우팅 또는 구성 요소 배치를 변경해야 하는 경우 이러한 변경으로 인해 개발 작업이 늘어날 수 있습니다.

FPC 안테나는 별도의 구성품이므로 추가 고정 재료, 케이블 또는 커넥터가 필요할 수 있습니다. 그럼에도 불구하고 주요 PCB나 인클로저 재설계를 피할 때 더 실용적일 수 있습니다.

OEM 프로젝트의 경우 다음 비용을 비교하십시오.

• 안테나 제작

• PCB 및 인클로저 수정

• 케이블, 커넥터 및 장착 재료

• 조립 및 검사

• 프로토타입 테스트 및 RF 튜닝

• 생산량 및 예상수요

동일한 기술 요구 사항을 기반으로 견적을 요청하는 것은 기본 구성 요소 가격으로 두 기술을 판단하는 것보다 더 유용한 비교를 제공합니다.

4. 귀하의 용도에 적합한 안테나는 무엇입니까?

적절한 설계는 장치의 물리적 구조와 무선 요구 사항에 따라 달라집니다.

웨어러블 및 휴대용 장치:FPC 안테나는 인클로저가 구부러져 있거나 내부 레이아웃이 견고한 안테나 구조를 위한 제한된 공간을 남겨두는 경우 평가할 가치가 있습니다.

스마트 홈 및 IoT 제품:두 옵션 모두 적합할 수 있습니다. 결정은 무선 표준, 보드 레이아웃, 인클로저 및 조립 프로세스에 따라 달라집니다.

산업용 무선 장비:PCB 안테나는 보드 레이아웃이 고정되어 있고 충분한 여유 공간이 있을 때 잘 작동할 수 있습니다. FPC 안테나는 장착 공간이 제한된 경우 유용할 수 있습니다.

태블릿 및 휴대용 단말기:유연한 안테나는 특히 내부 구조가 혼잡할 때 추가 위치 지정 옵션을 제공할 수 있습니다. 최종 선택에는 여전히 RF 검증이 필요합니다.

Qianmu's제품군다양한 무선 애플리케이션을 위한 내부 및 외부 안테나 카테고리가 포함되어 있습니다. 장치 도면과 함께 사용 가능한 제품 구조를 검토하면 적절한 옵션의 범위를 좁히는 데 도움이 될 수 있습니다.

5. 맞춤형 안테나에는 어떤 정보가 필요합니까?

견적이나 프로토타입을 요청하기 전에 원하는 애플리케이션의 주요 세부 정보를 준비하십시오.

1. 주파수 대역:필요한 작동 주파수와 무선 표준을 지정합니다.

2. 사용 가능한 측정기준:최대 안테나 크기와 사용 가능한 설치 공간을 제공하십시오.

3. 장치 구조:PCB 도면, 인클로저 크기, 근처의 금속 부품이나 배터리 위치를 공유하세요.

4. RF 요구 사항:목표 임피던스, 대역폭, VSWR, 이득 및 기타 적용 가능한 성능 기준을 식별합니다.

5. 연결 방법:설계에 직접 PCB 연결, 동축 케이블, IPEX 커넥터 또는 다른 인터페이스가 필요한지 확인하십시오.

6. 테스트 요구 사항:필요한 RF 측정 또는 제품 수준 검증을 지정합니다.

7. 생산 계획:시제품 수량, 예상 주문량, 개발 일정을 제공합니다.

이러한 세부 정보는 FPC 안테나, PCB 안테나 또는 기타 내장 안테나 구조가 프로젝트에 적합한지 여부를 결정하는 데 도움이 됩니다.

자주 묻는 질문

FPC 안테나가 PCB 안테나보다 낫습니까?

모든 응용 프로그램에 적용되는 것은 아닙니다. FPC 안테나는 물리적 배치에 더 큰 유연성을 제공하는 반면, PCB 안테나는 보드 레이아웃이 충분한 공간을 제공할 때 통합을 단순화할 수 있습니다. 올바른 선택은 장치 구조 및 RF 요구 사항에 따라 다릅니다.

FPC 및 PCB 안테나가 Wi-Fi 및 Bluetooth를 지원할 수 있습니까?

예. 둘 다 2.4GHz 제품을 포함한 Wi-Fi 및 Bluetooth 애플리케이션용으로 설계될 수 있습니다. 호환성은 안테나 설계, 대역폭, 매칭, 설치 조건에 따라 달라집니다.

PCB 안테나는 항상 비용이 저렴합니까?

아니요. PCB 안테나는 별도의 구성 요소와 조립 작업을 줄일 수 있지만 PCB 재설계로 인해 개발 비용이 추가될 수 있습니다. FPC 안테나는 메인보드나 인클로저에 큰 변화를 주지 않을 때 더 경제적일 수 있습니다.

내장 안테나의 성능에 어떤 영향을 미치나요?

작동 주파수, 안테나 구조, 접지면, 임피던스 매칭, 인클로저 재료 및 주변 구성 요소가 모두 성능에 영향을 미칠 수 있습니다. 완성된 장치에서의 테스트는 필수적입니다.

Qianmu는 맞춤형 FPC 안테나를 제공할 수 있나요?

Qianmu의 FPC 안테나 페이지에서는 크기, 주파수, 커넥터, 케이블 및 설치 방법을 포함하여 사용 가능한 사용자 정의 옵션을 설명합니다. 최종 사양은 프로젝트의 RF 및 기계적 요구 사항에 따라 확인되어야 합니다.

FPC 안테나와 PCB 안테나 중에서 선택

FPC 안테나와 PCB 안테나 사이의 결정은 장치 레이아웃, 작동 주파수 및 필요한 무선 성능부터 시작해야 합니다. 그런 다음 설치 유연성, 조립 단계 및 총 개발 비용을 함께 평가해야 합니다.

소형 전자 제품의 경우 안테나 위치를 조기에 확인하고 의도한 인클로저에서 설계를 테스트하면 나중에 개발 중에 피할 수 있는 변경을 줄일 수 있습니다.

적합한 옵션을 평가하려면 장치 요구 사항과 함께 Qianmu의 FPC 안테나 솔루션 및 기타 내장 안테나 옵션을 검토하세요.
