GPS 베이더우 안테나

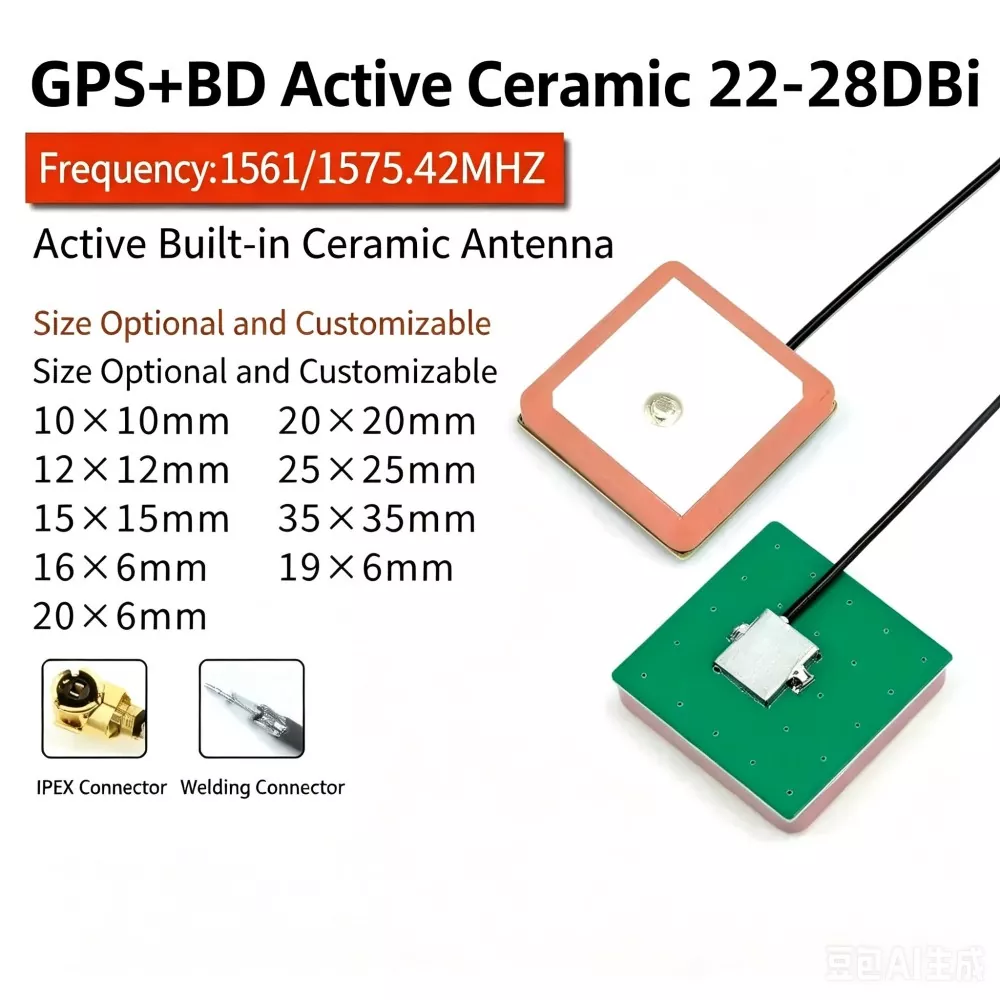

GPS BeiDou 안테나는 GPS L1(1575.42MHz) 및 BeiDou B1(1561MHz)을 포함한 L1/B1 주파수 신호 수신용으로 설계된 위성 내비게이션 RF 구성 요소입니다.

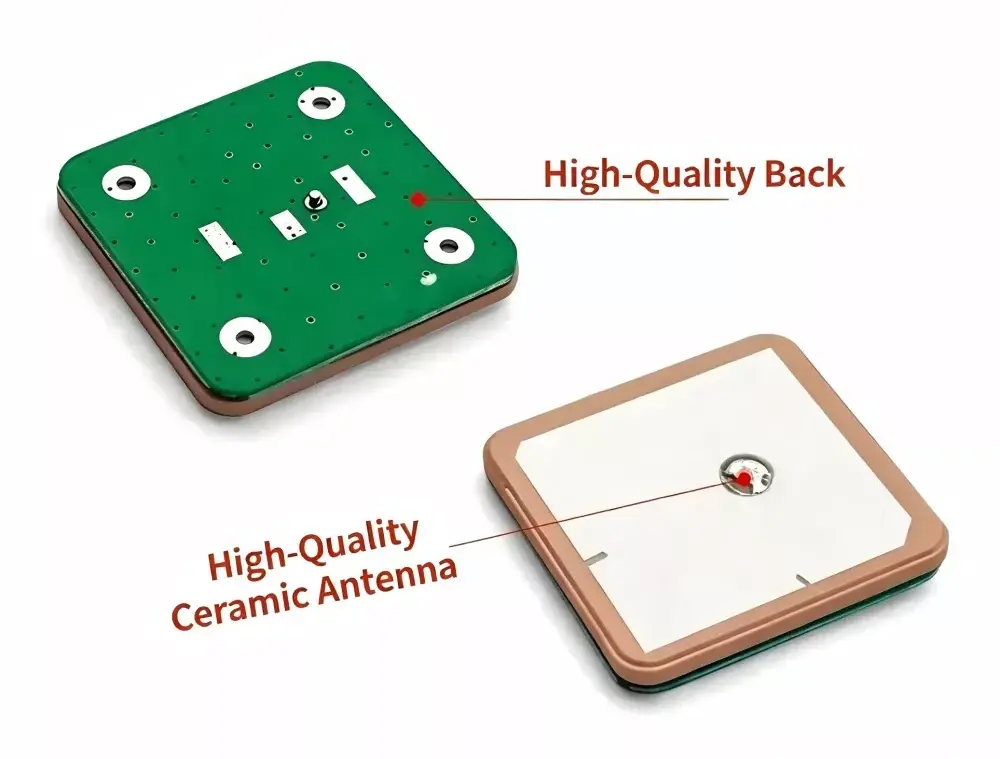

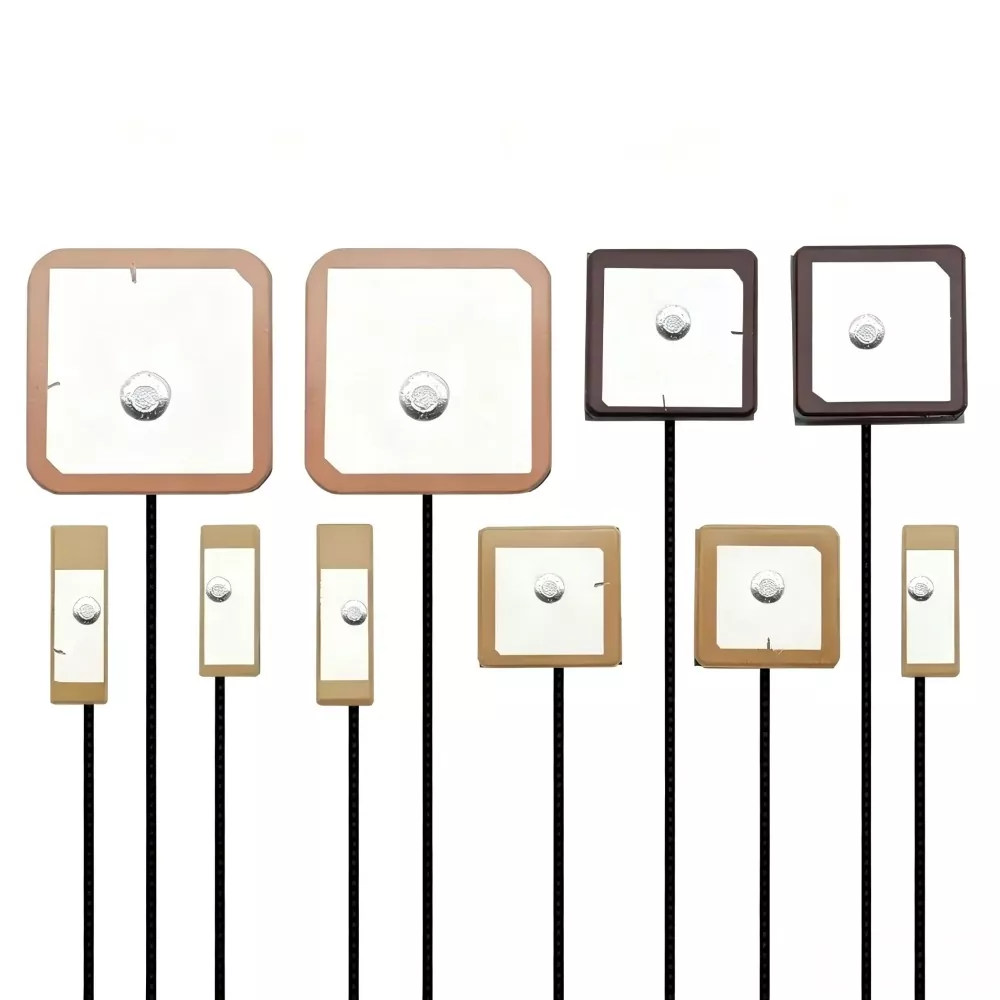

안테나는 일반적으로 유전율이 높은 재료를 사용한 세라믹 유전체 패치 구조를 사용합니다. 금속 패치와 세라믹 기판 사이의 전자기 공진을 통해 신호 수신이 이루어지며, GNSS 수신기 처리를 위해 약한 위성 RF 신호를 저잡음 전기 신호로 변환합니다.

RHCP(우측 원형 편파)는 위성 전송 특성을 일치시키는 데 사용되어 동적 수신 환경에서 편파 불일치 손실을 줄입니다.

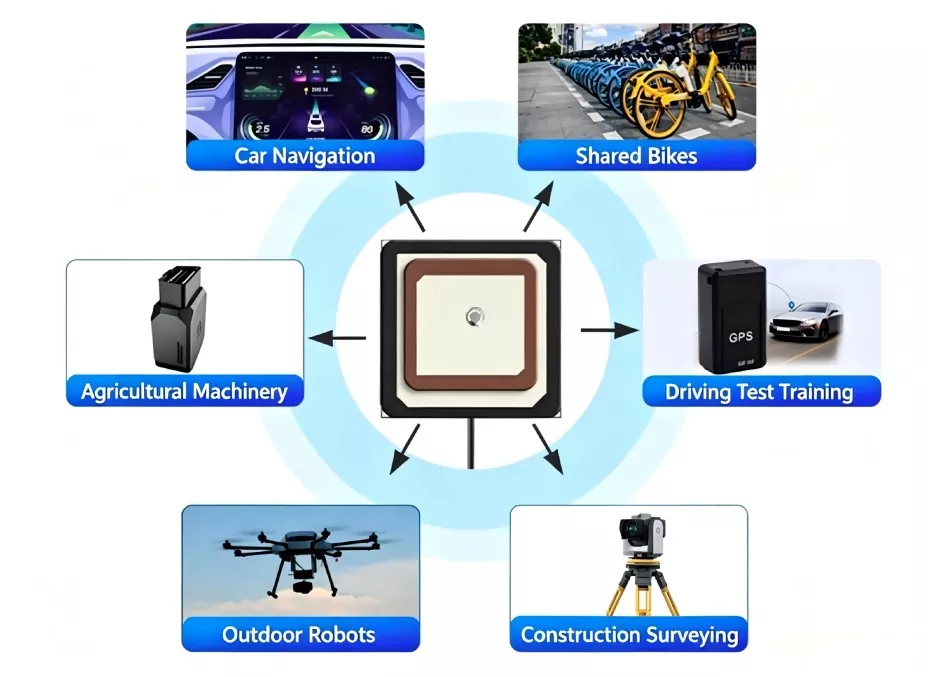

호환 장치

sourceFactory로서 ​​GPS BeiDou 안테나를 생산합니다. 뛰어난 호환성을 자랑하며 다음 장치에 널리 사용됩니다.

• 차량 내 및 여행: 차량 내 내비게이션 시스템, 공유 자전거 및 전기 스쿠터용 스마트 잠금 장치, 대시캠 및 OBD 추적기.

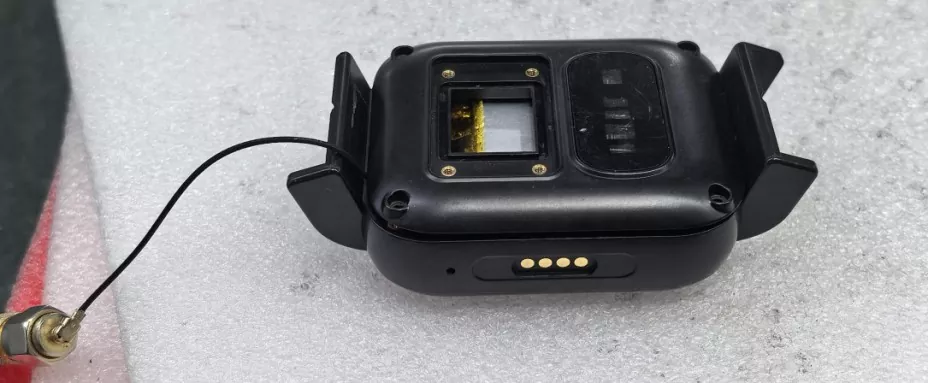

• 사물 인터넷 및 웨어러블: 스마트워치, 어린이/노인 위치 배지, 소형 애완동물 추적기, 자산 추적 태그.

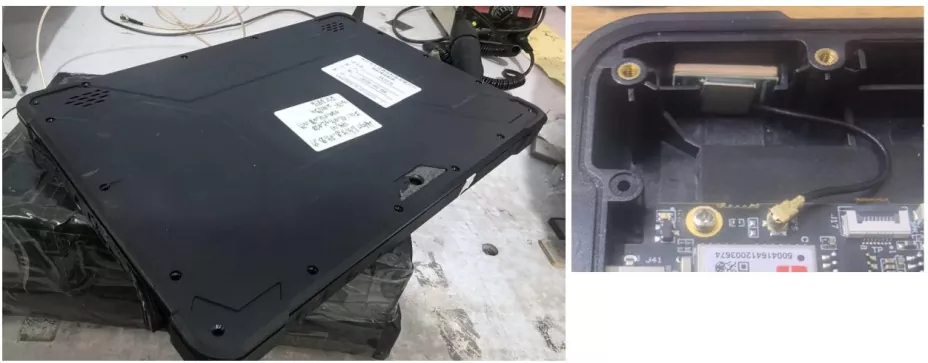

• 산업 및 측량: 고정밀 측량 및 매핑 터미널, 농업용 드론 비행 컨트롤러, 산업용 IoT 센서, 휴대용 PDA.

핵심 판매 포인트 및 실제 측정 데이터

우리 공장 생산 GPS 외부 안테나는 다음과 같은 핵심 장점을 가지고 있습니다.

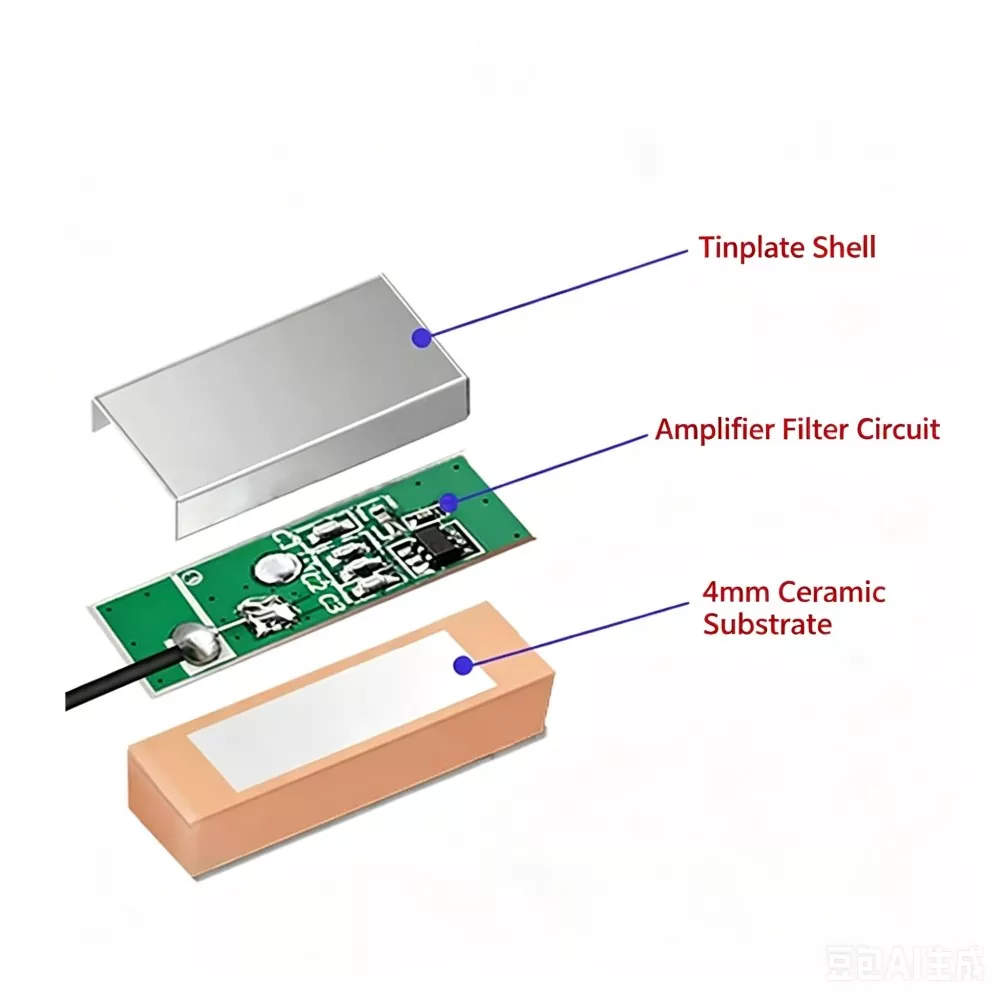

1. 크기와 성능의 궁극적인 균형: 이 부품은 다층 저온 동시 소성 세라믹(LTCC) 기술을 사용하여 16×6×4.5mm에 불과한 초박형 패키지에서도 안정적인 공진 주파수를 유지하므로 공간 제약이 있는 소형 IoT 장치에 이상적입니다.

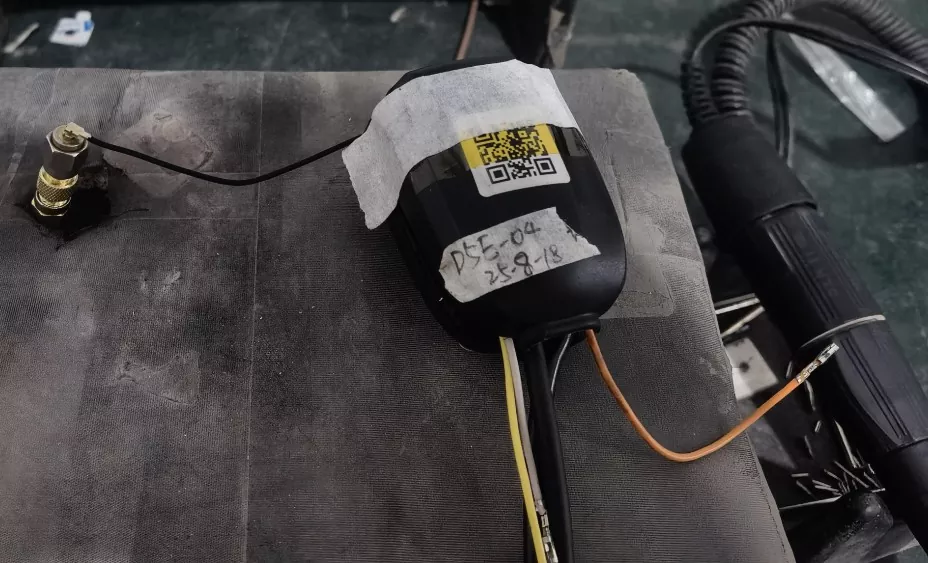

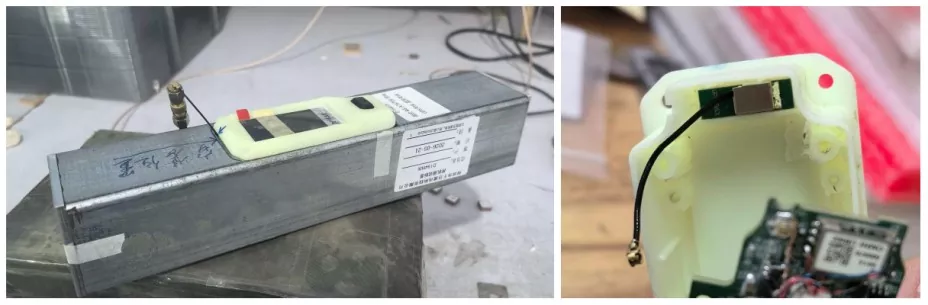

2. 우수한 약한 신호 감지 기능: 고성능 LNA(저잡음 증폭기)가 장착되어 있으며 측정된 잡음 지수(NF)는 2.0dB 이하이고 이득은 25dB ± 3dB에 도달할 수 있습니다. 실제 테스트에서는 장치의 콜드 스타트 ​​위성 획득 시간이 25초 이내로 단축되었으며, 도시 협곡 환경에서도 안정적으로 7개 이상의 위성을 획득할 수 있습니다.

3. 고온 안정성: 세라믹 유전체의 온도 계수는 ±30ppm/℃ 이내로 제어됩니다. -40℃ ~ 85℃ 범위의 극한 환경에서 공진 주파수 편이는 ≤±5MHz로 기존 PCB 안테나보다 훨씬 우수합니다.

4. 임피던스 매칭 및 간섭 방지: VSWR이 1.5 이하인 표준 50Ω 임피던스 설계; 선택적으로 표면에 페라이트 코팅을 적용하여 대역 외 억제 ≥ 40dB를 제공하고 DC-DC 변환기와 같은 고주파 간섭으로부터 마더보드를 효과적으로 보호합니다.

핵심 기술 사양 및 매개변수

경쟁 제품과의 심층 비교

1. 통관 요건

안테나는 장애물이 없는 곳에 설치해야 합니다. 안테나 위 30° 앙각 이내에 큰 금속 물체가 있어서는 안 됩니다. 연속적인 7cm × 7cm 접지면은 안테나 아래 반사판으로 예약되어야 하며 활성 영역 바로 아래에는 라우팅이 허용되지 않습니다.

2. EMI 절연

DC-DC 변환기, 수정 발진기, CPU 및 스피커와 같은 고잡음 구성 요소에서 안테나를 멀리 두십시오. 최소 2cm의 이격 거리를 권장합니다.

3. 임피던스 제어

안테나 피드 포인트에서 GNSS 모듈까지 50Ω 제어 임피던스를 유지하십시오. RF 트레이스는 짧게 유지되어야 하며 라우팅이 원활하고 직각으로 구부러지지 않아야 합니다.

4. 방향 제어

세라믹 표면은 위쪽을 향하고 접지면과 평행을 유지해야 합니다. 안정적인 RHCP 수신 특성을 유지하려면 기울기 각도가 15°를 초과해서는 안 됩니다.

RF 엔지니어링 고려 사항

1. 접지면 의존성

GNSS 안테나에는 안정적인 접지면이 필요합니다. 성능은 지면 크기 및 대칭과 직접적으로 연관되어 있습니다.

2. 다중 경로 환경 민감도

도시 환경에서는 포지셔닝 정확도가 저하되고 DOP(Dilution of Precision)가 증가하는 신호 반사 경로가 도입됩니다.

3. LNA 기여

저잡음 증폭기 이득은 획득 감도를 향상시키지만 필터링이 불충분할 경우 대역 외 간섭에 대한 민감도도 증가시킵니다.

4. 주파수 안정성

세라믹 유전체 온도 계수는 열 순환 조건에서 공진 드리프트에 영향을 미칩니다.

올바른 제품을 선택하는 방법은 무엇입니까?

GPS 외부 안테나를 선택할 때 다음 주요 요소를 고려하십시오.

1. 주파수와 편파 장치에 GPS L1, BeiDou B1 또는 이중 주파수 지원이 필요한지 확인하십시오. 원형 편파 GNSS 안테나를 2.4G 유형과 같은 선형 편파 안테나와 함께 사용하지 마십시오. 이렇게 하면 불일치가 발생하고 수신 성능이 저하됩니다.

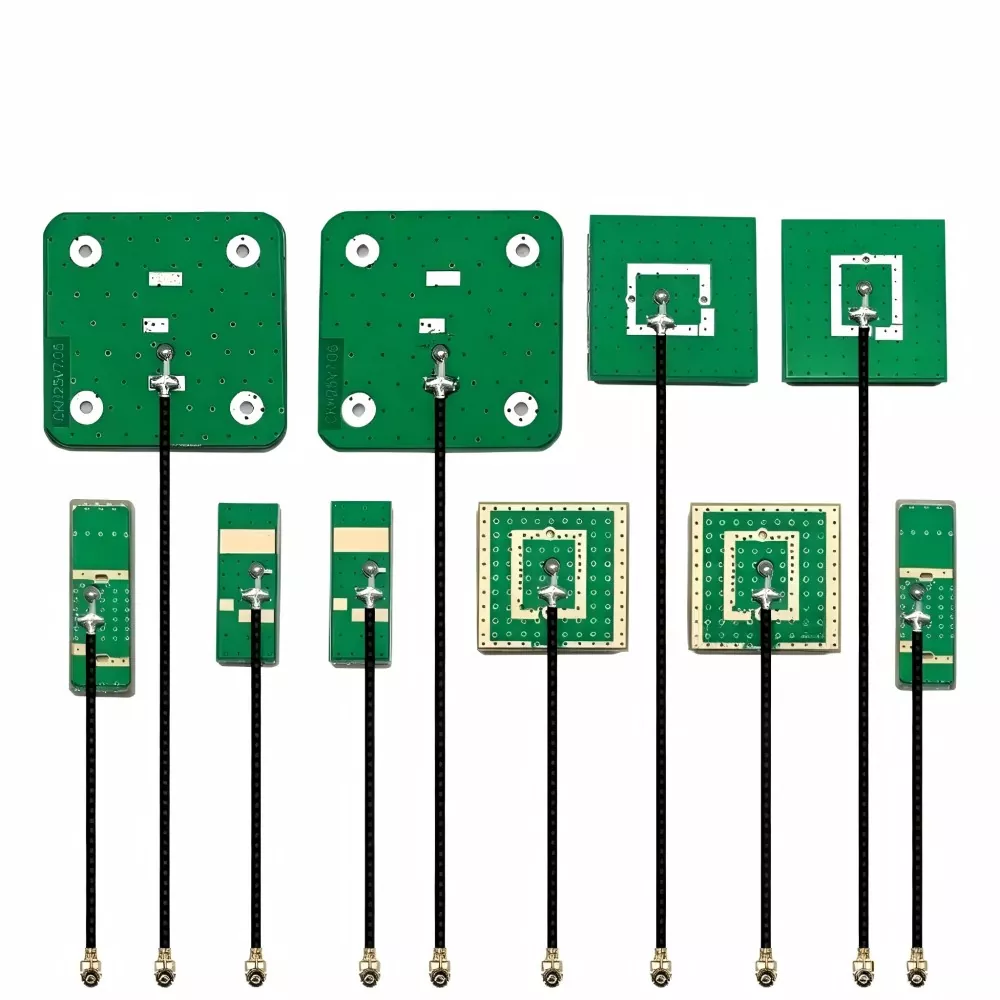

2. 설치공간 소형 장치의 경우 크기가 작기 때문에 일반적으로 세라믹 안테나가 사용됩니다. 공간이 충분하고 비용에 민감한 애플리케이션의 경우 PCB 안테나를 고려할 수 있습니다. 복잡한 RF 환경에서는 세라믹 안테나가 더욱 안정적인 성능을 제공합니다.

3. 능동 또는 수동 디자인 장치에 금속 인클로저가 있거나 긴 RF 피드 라인(>1m)이 있는 경우 신호 손실을 보상하기 위해 LNA가 통합된 능동 안테나를 사용하는 것이 좋습니다.

4. 검증 데이터 실험실 사양뿐만 아니라 측정된 현장 성능(예: 위성 획득, C/N0, 콜드 스타트 시간)을 기준으로 선택해야 합니다.

왜 우리(Qianmu Communications)를 선택해야 합니까?

• 소스 공장에서 직접 공급: 우리는 중개인의 이윤폭을 거부하고 유연한 MOQ를 통해 매우 경쟁력 있는 공장도 가격을 제공합니다.

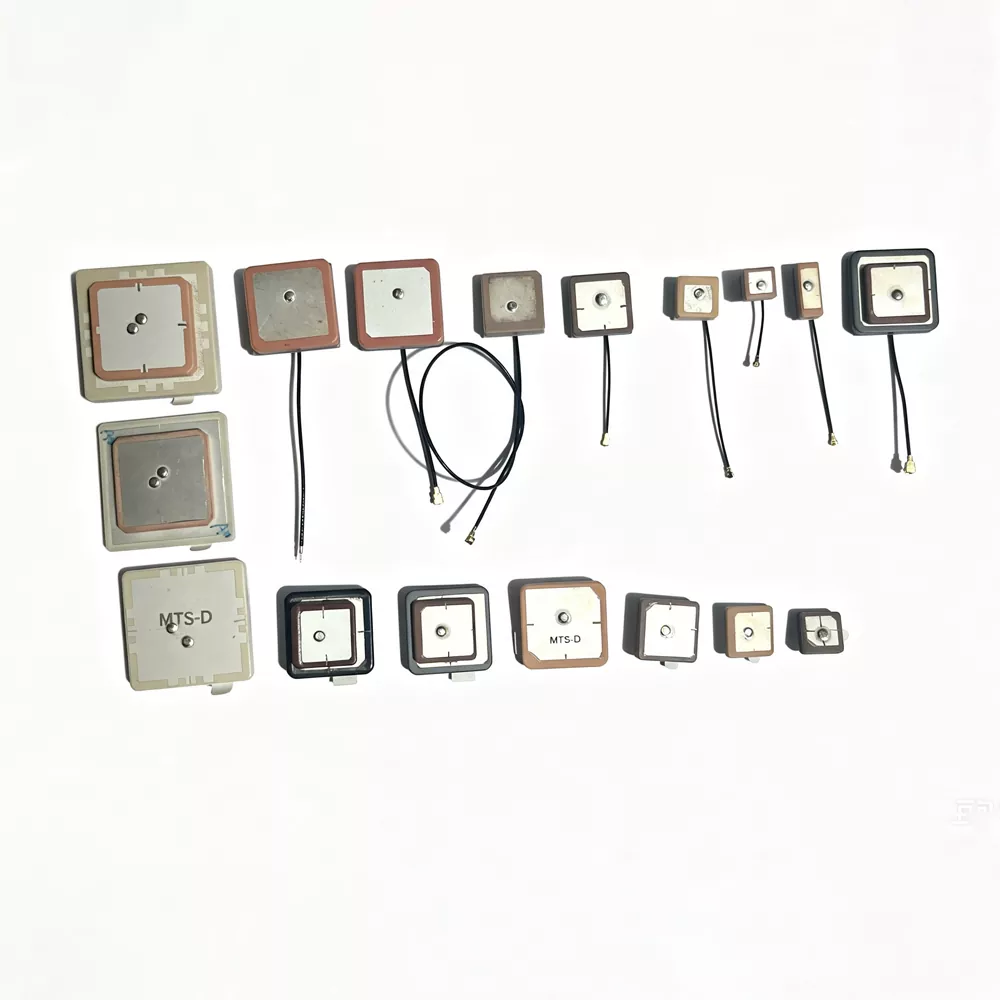

• 강력한 R&D 및 사용자 정의 기능: 당사는 ID 구조 및 PCB 레이아웃을 기반으로 세라믹 칩 크기, 은층 모양 및 LNA 이득을 신속하게 사용자 정의할 수 있는 전문 RF 엔지니어 팀을 보유하고 있습니다.

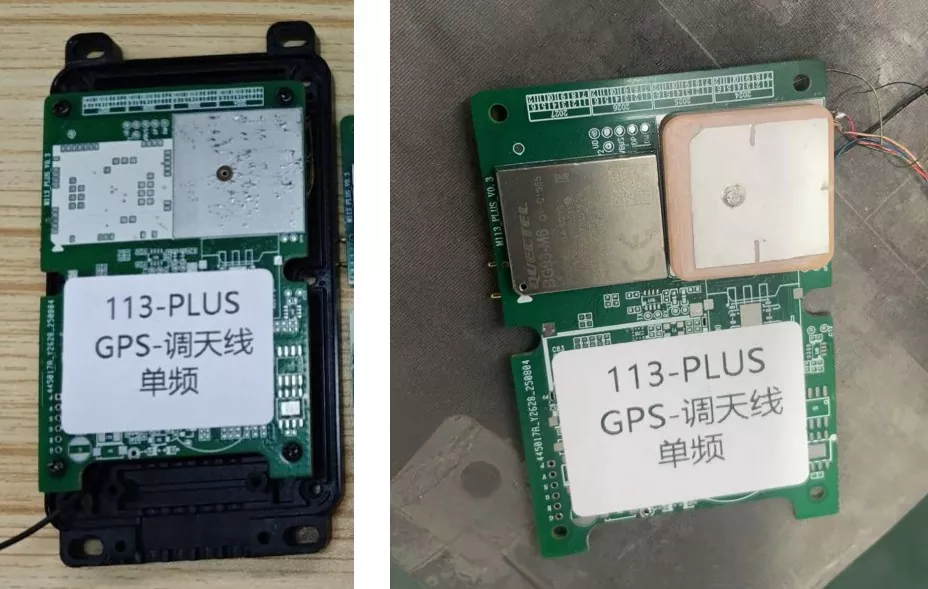

• 실제 사례 검증: 당사 제품은 여러 주요 자전거 공유, 차량 내 내비게이션 및 스마트 웨어러블 브랜드의 공급망에 성공적으로 통합되어 "느린 별 검색 및 빈번한 별 손실"과 같은 수많은 문제를 해결했습니다.

• 전체 수명주기 서비스: 판매 전 임피던스 매칭 시뮬레이션 및 안테나 레이아웃 안내부터 판매 후 결함 제품의 신속한 분석까지 원스톱 기술 지원을 제공합니다.

FAQ

Q1: 서로 다른 주파수 대역의 세라믹 안테나를 서로 바꿔서 사용할 수 있습니까?

A: 아니요. GNSS 안테나와 2.4G/5.8G 안테나는 서로 다른 편파 유형과 작동 메커니즘을 사용합니다. GNSS 안테나는 일반적으로 RHCP인 반면, 2.4G/5.8G 안테나는 선형 편파입니다. 편파와 주파수 간의 불일치로 인해 신호가 크게 저하되거나 위성 잠금이 손실됩니다.

Q2: 안테나 크기가 성능에 영향을 미치는 이유는 무엇입니까?

A: 세라믹 안테나 성능은 유효 방사 면적 및 유전 상수와 관련이 있습니다. 일반적으로 세라믹 볼륨이 클수록 게인과 감도가 향상됩니다. 그러나 소형 설계에서는 안테나 튜닝 및 접지면 설계를 통해 성능을 부분적으로 최적화할 수 있습니다.

Q3: GPS 외부 안테나의 임피던스는 얼마입니까?

A: 표준 설계 임피던스는 50Ω이며, 이는 GNSS RF 프런트엔드 시스템에 일반적으로 사용됩니다. 시스템 수준 매칭 요구 사항에 따라 맞춤형 임피던스 값이 지원될 수 있습니다.

Q4: 설치 성능은 어떻게 확인하나요?

A: 평가는 일반적으로 위성 획득 횟수, SNR(신호 대 잡음비) 및 개방형 조건에서의 콜드 스타트 ​​시간과 같은 GNSS 수신기 측정항목을 기반으로 합니다. 안정적인 작동을 위해 표준 테스트 환경에서는 다중 위성 잠금 및 일관된 C/N0 값이 필요합니다.
