GPS 외부 안테나

GPS 외부 안테나는 GPS, Beidou, GLONASS, Galileo 및 기타 위성 시스템을 포함한 GNSS(Global Navigation Satellite System)로부터 약한 RF 신호를 수신하도록 특별히 설계된 독립형 무선 주파수 구성 요소입니다. 내장 안테나와 달리 동축케이블을 통해 본체와 분리되어 있습니다. 이 설계는 장비 인클로저의 물리적 차폐 한계를 극복하여 위성의 최적 시야(FOV)를 위해 안테나를 개방된 실외 공간이나 차량 지붕에 설치할 수 있습니다.

어떻게 작동하나요?

 GPS 위성이 전송하는 RF 신호는 지상에 도달할 때 매우 약합니다(일반적으로 범위는 -125dBm ~ -160dBm). 고품질 GPS 외부 안테나는 다음 메커니즘을 통해 효율적인 신호 캡처를 보장합니다.

1. RHCP(우측 원형 편파) 매칭

안테나는 위성 신호의 오른쪽 원형 편파 특성과 완벽하게 일치하는 특수 마이크로스트립 패치 설계를 특징으로 하여 장치 방향 변경으로 인한 신호 감쇠를 제거합니다.

2. LNA 저잡음 증폭기

매우 낮은 잡음 지수(일반적으로 <2dB)를 유지하면서 약한 신호를 증폭하고 피더 전송 중에 발생하는 삽입 손실을 보상하는 고성능 LNA(저잡음 증폭기)가 내장되어 있습니다.

3. 다중 경로 간섭 방지 설계

접지면과 초크코일 구조를 최적화하여 건물이나 지면에서 반사되는 저고도 간섭 신호를 효과적으로 억제합니다.

핵심 판매 포인트

중국의 유명한 안테나 제조업체인 RF 분야에 깊이 뿌리를 둔 회사로서 당사 제품은 실제 테스트에서 상당한 이점을 입증했습니다.

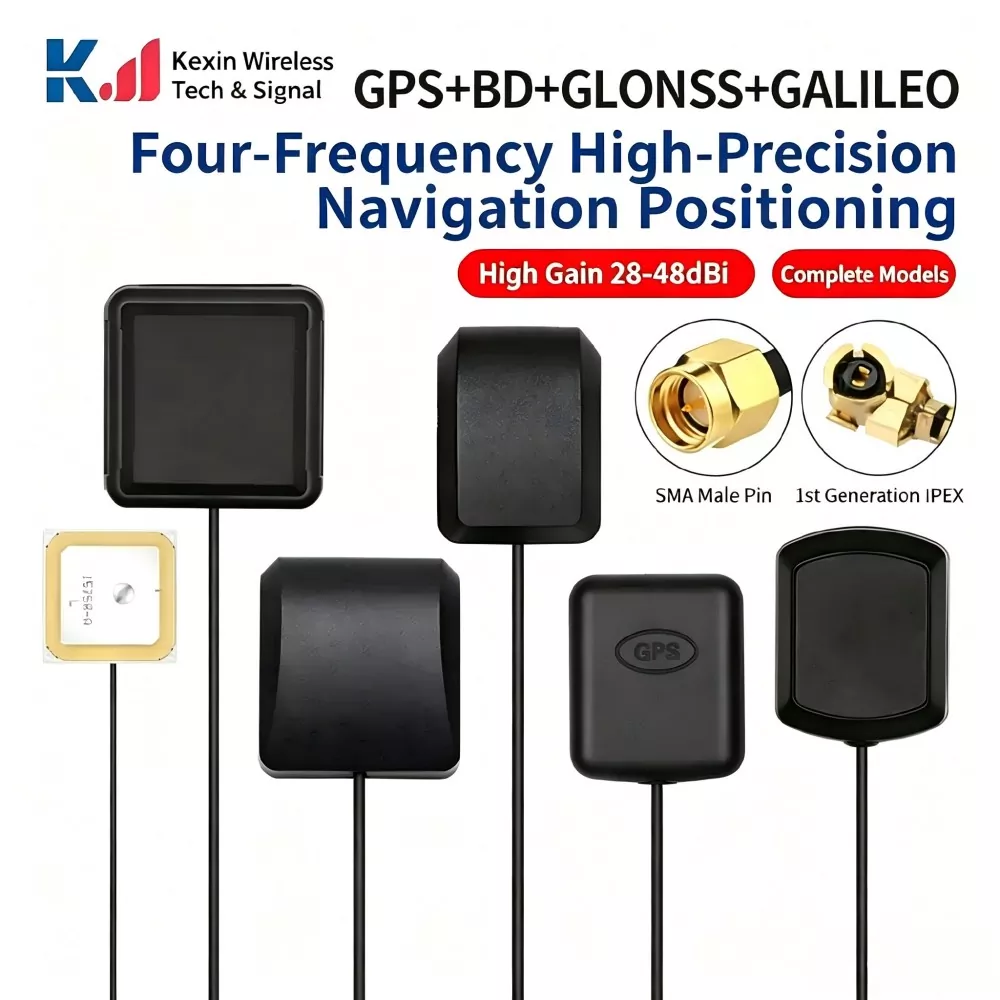

• 전체 주파수 대역에 걸친 다중 시스템 호환성

전체 주파수 대역 L1/L2/L5/L6 및 L-Band를 지원하며 GPS, BeiDou 및 Galileo와 같은 시스템과 원활하게 통합되어 고정밀 RTK 포지셔닝 요구 사항을 충족합니다.

• 뛰어난 간섭 방지 기능

측정된 데이터에 따르면 복잡한 도시 협곡이나 고압 송전탑 근처에서도 대역 외 억제 기능이 탁월하게 유지되어 시스템 잠금 손실 위험을 효과적으로 줄이는 것으로 나타났습니다.

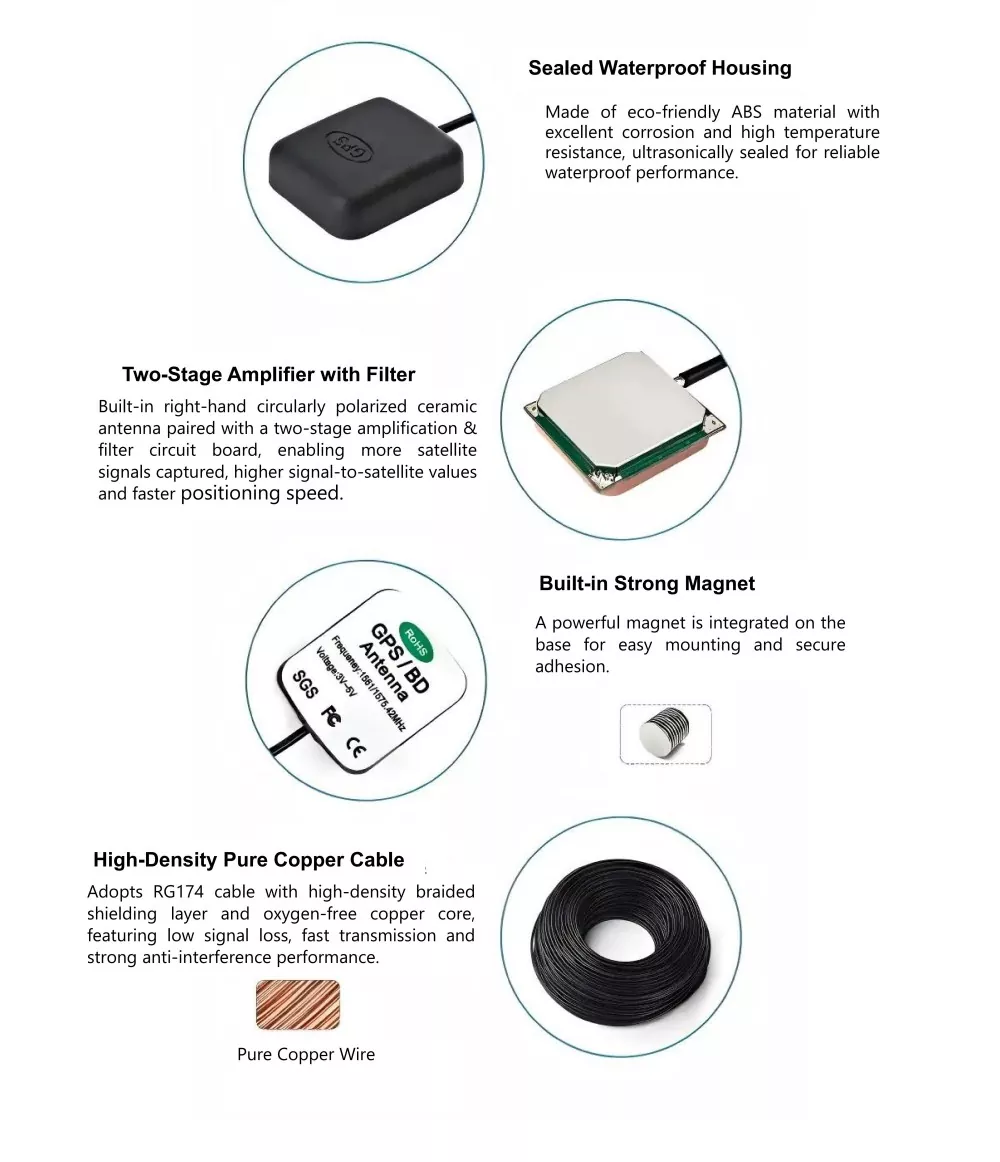

• 산업 등급 보호 표준

초음파 캡슐화와 이중 방수 설계가 특징으로 IP67 보호 등급을 달성하고 -40℃ ~ +85℃의 극한 환경에서도 안정적인 성능을 유지합니다.

• 유연한 맞춤형 서비스

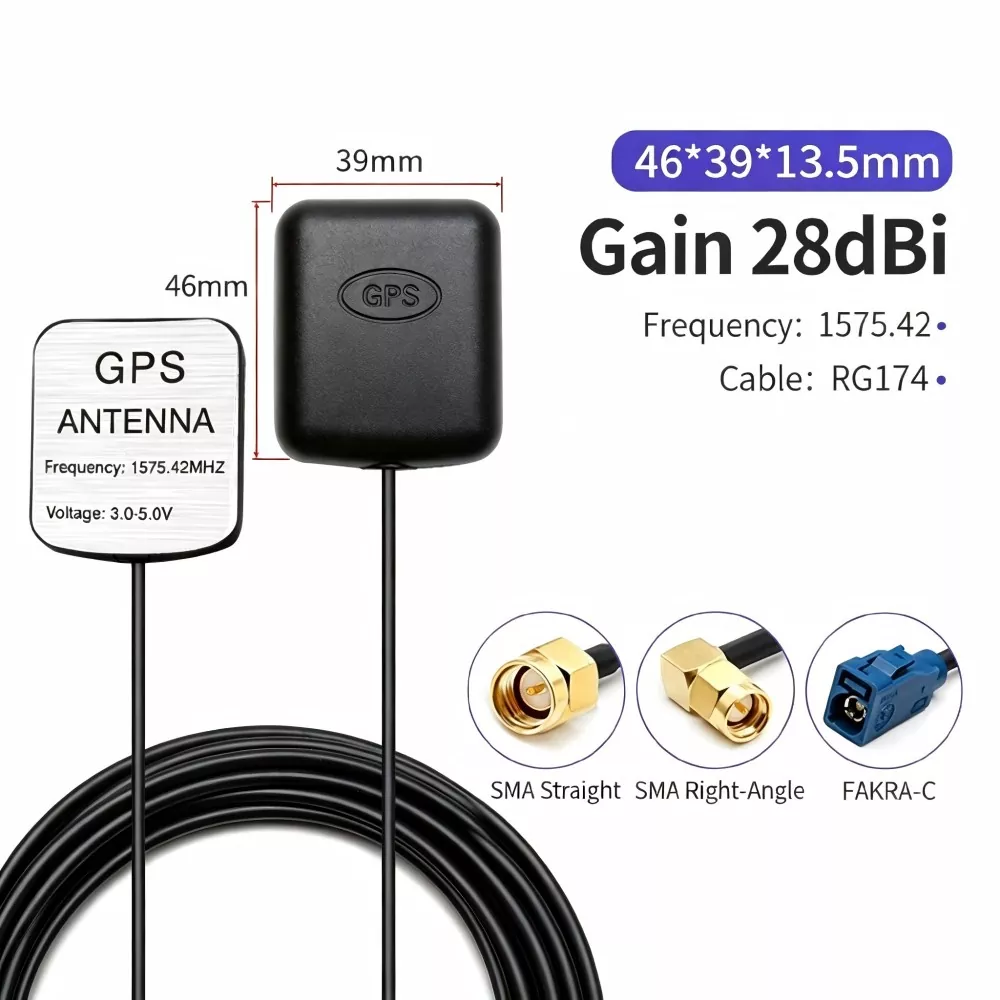

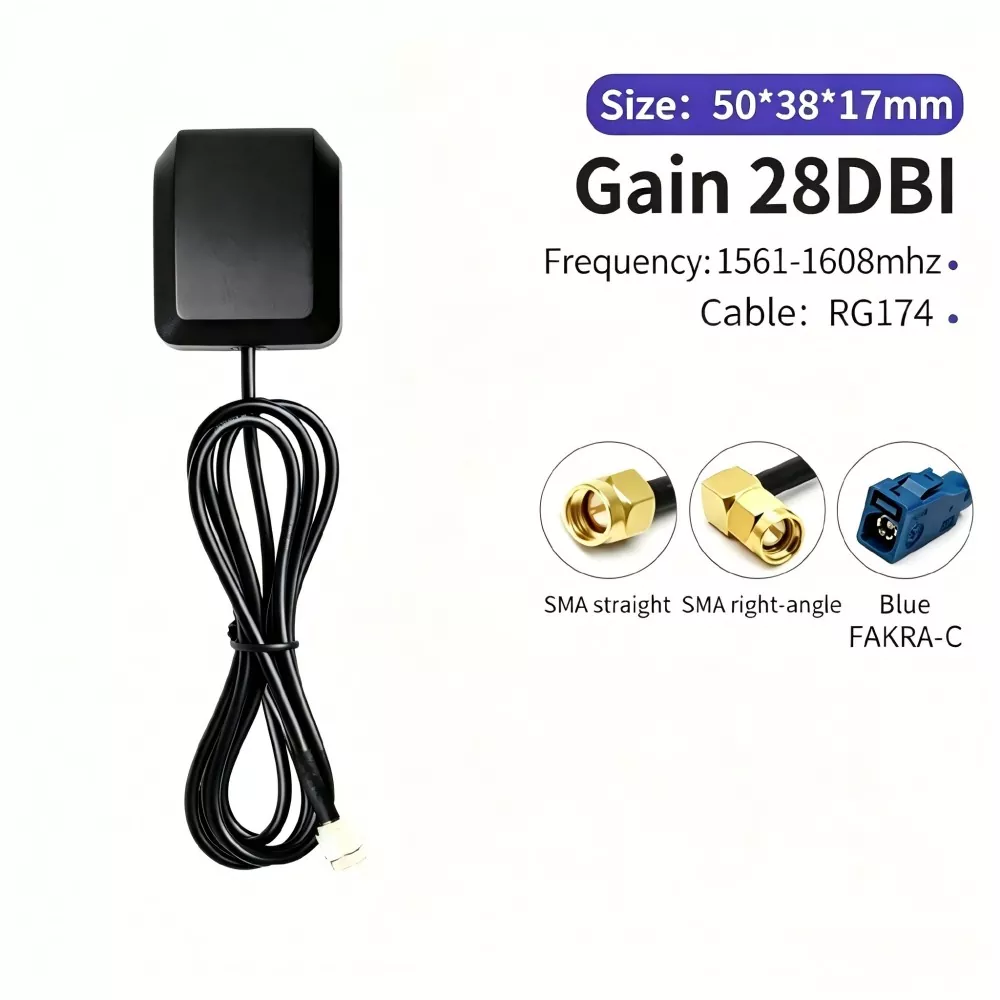

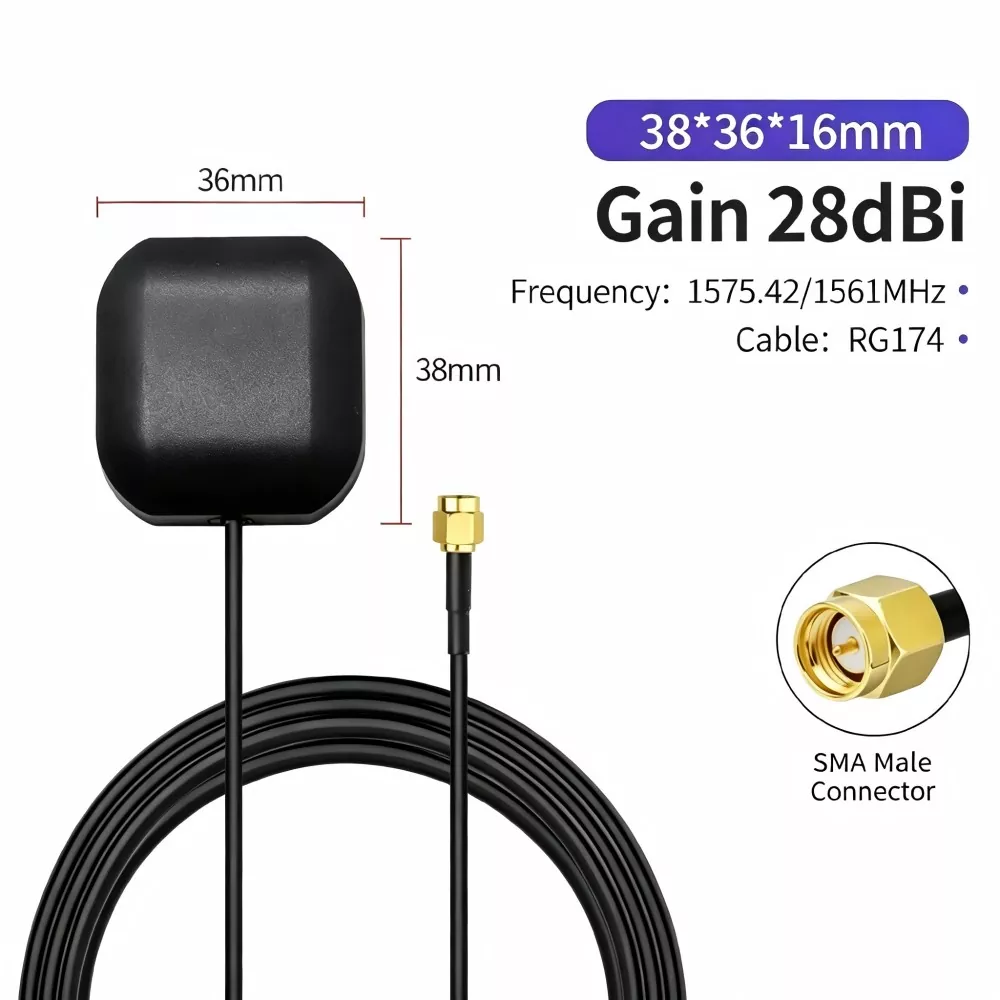

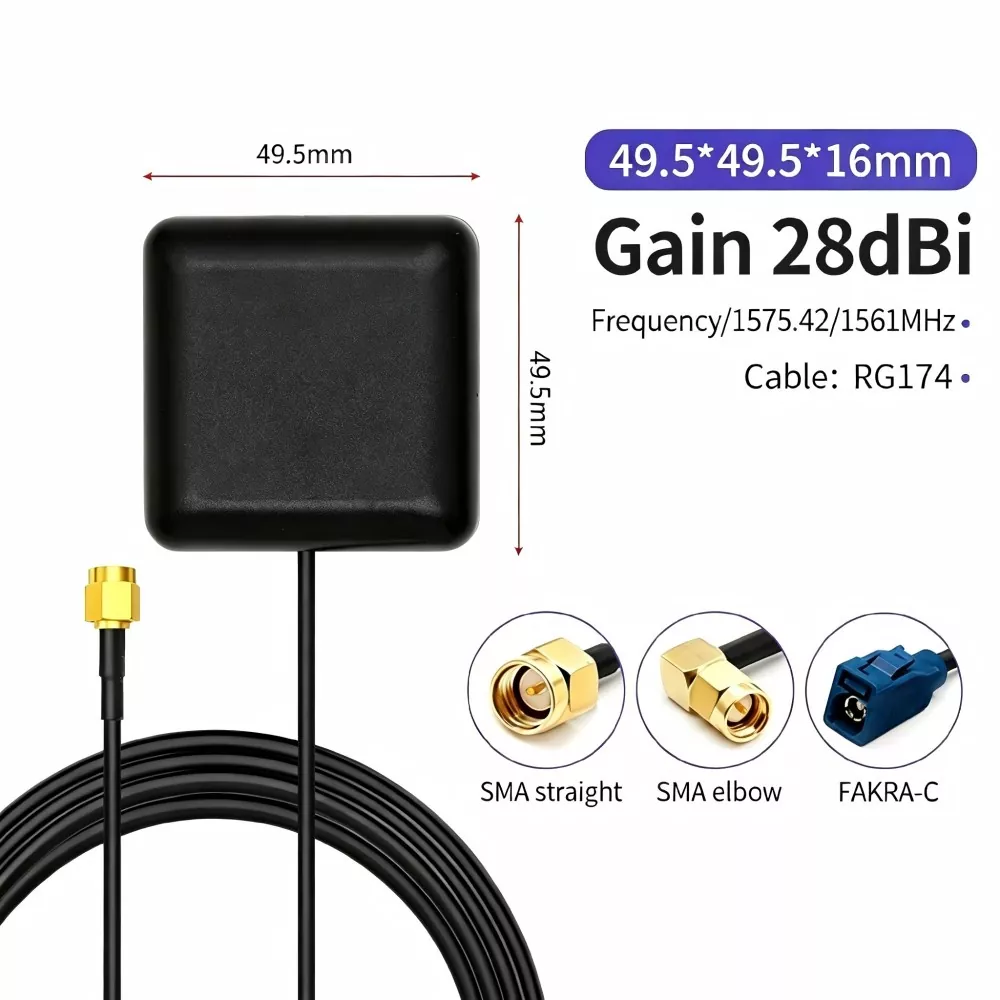

SMA, TNC 등 다양한 인터페이스의 사용자 정의를 지원합니다. 케이블 길이와 자석/나사 장착 방법은 모두 요구 사항에 따라 조정될 수 있습니다.

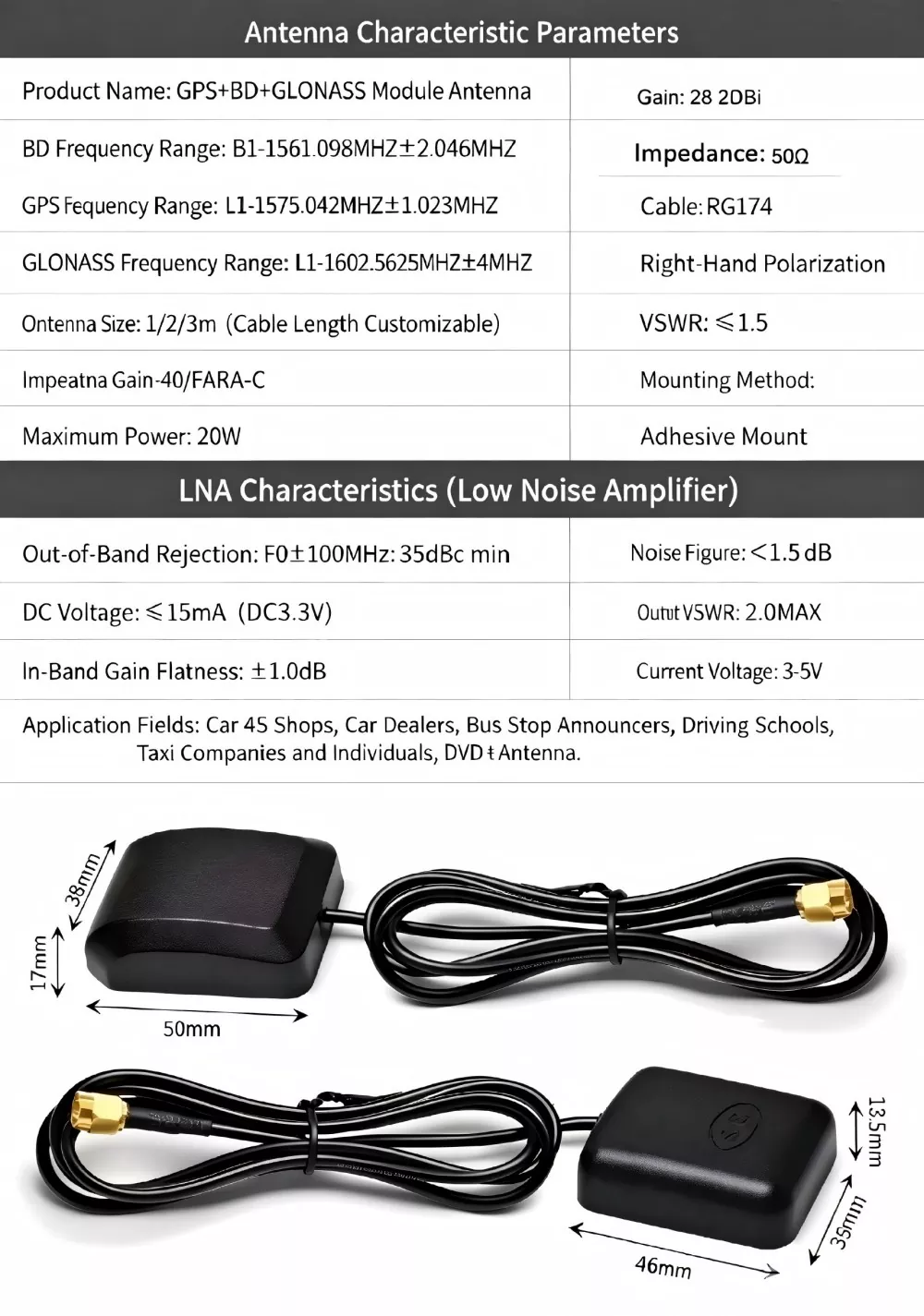

기술 사양

어떤 장치가 호환되나요?

당사의 GPS 외부 안테나는 다음 분야에서 널리 사용됩니다.

1. 스마트 커넥티드 차량과 ADAS

차량 지붕에 설치되는 이 장치는 차량의 방폭 필름을 관통하여 자율 주행 및 차량 관리 시스템을 위한 센티미터 수준의 위치 지정을 제공합니다.

2. 정밀 농업과 드론

농업용 드론이나 농기계 상단에 장착해 강력한 전자파 간섭 저항성을 갖춰 정밀한 자동 항해와 정확한 농약 살포를 보장한다.

3. 측지측량 및 기지국 시간동기화

기지국 또는 RTK 수신기의 핵심 구성 요소인 안정적인 위상 중심 오차(±2mm)는 밀리미터 수준의 측정 정확도를 보장합니다.

4. 해양 및 선박 항해

염수 분무 부식 방지 설계로 가혹한 해양 환경에서도 지속적이고 안정적인 방향 및 위치 데이터를 보장합니다.

5. IoT 자산 추적

긴 케이블로 설계되어 컨테이너나 대형 기계 외부에 쉽게 감출 수 있어 전세계 물류 모니터링이 가능합니다.

경쟁 제품과의 심층 비교

설치 및 사용 그림 가이드

1. 위치 선택: 안테나는 장애물이 없고 금속 간섭이 없는 평평한 표면(예: 자동차 지붕이나 장비 상단)에 설치하십시오.

2. 방수 처리 : 빗물이 케이블을 따라 장비 내부로 유입되는 것을 방지하기 위해 "321" 포장 방식으로 적용한 자가 녹는 방수 테이프를 사용하여 실외 연결 지점을 밀봉해야 합니다.

3. 접지 및 낙뢰 보호: 피더 케이블이 장비실이나 장치에 들어가기 전에 피더 피뢰기를 설치하고 피더가 근처에 적절하게 접지되었는지 확인하는 것이 좋습니다.

4. 배선 사양 : 케이블 배선시 빗물이 역류하는 것을 방지하기 위해 "드립 루프 (U 자형 굴곡)"를 설치해야합니다.

올바른 GPS 외부 안테나를 선택하는 방법은 무엇입니까?

신뢰할 수 있는 공급업체를 찾으려면 다음 세 가지 사항을 중점적으로 평가하는 것이 좋습니다.

1. 주파수 대역 요구 사항을 명확히 합니다. 기본 탐색의 경우 L1 단일 주파수 안테나를 선택하기만 하면 됩니다. 고정밀 RTK 또는 간섭 방지 성능이 필요한 경우 L1/L2/L5 다중 주파수 안테나를 선택하십시오.

2. 설치 환경 평가: 차량 내 또는 실외 사용의 경우 IP67 방수 등급과 자석 베이스가 최고의 선택입니다. 고정 기지국의 경우 다중 경로 완화를 위해 초크 코일과 결합된 나사 설치를 권장합니다.

3. 케이블 손실 확인: 케이블 길이가 5미터를 초과하는 경우 공급업체는 저손실 케이블을 제공해야 합니다. 그렇지 않으면 LNA의 이득이 케이블 손실로 인해 상쇄됩니다.

왜 우리를 선택합니까?

Shenzhen Qianmu Communication Technology Co., Ltd.는 GPS 외부 안테나 제조업체일 뿐만 아니라 신뢰할 수 있는 RF 기술 파트너입니다. 자체 개발한 마이크로웨이브 무반향실과 숙련된 엔지니어 팀을 보유하고 있어 프로토타입 제작, 테스트, 양산까지 원스톱 맞춤형 서비스를 제공할 수 있습니다. 심천의 잘 확립된 전자 산업 생태계를 활용하여 우리는 우수한 제품 품질을 유지하면서 경쟁력 있는 리드 타임과 비용 효율적인 솔루션을 제공합니다.

FAQ

Q1: BeiDou 시스템과 호환됩니까?

답: 물론이죠. 당사의 안테나는 다중 피드 설계를 특징으로 하며 GPS, BeiDou, GLONASS 및 Galileo를 포함한 주류 ​​글로벌 GNSS 시스템을 기본적으로 지원합니다.

Q2: 제조업체로서 최소 주문 수량(MOQ)은 얼마입니까?

A: 우리는 유연한 조달 옵션을 지원합니다. 표준 모델의 경우 소량 시험 주문을 받습니다. 맞춤형 모델의 경우 당사 영업팀에 문의하여 최신 견적 및 특정 MOQ 정보를 얻으십시오.

Q3: 액티브 외부 GPS 안테나와 패시브 모델 중에서 어떻게 선택합니까?

A: 자동차 애플리케이션, 산업 제어 시스템, 측량 및 매핑 프로젝트, 실외 애플리케이션의 경우 활성 GPS 외부 안테나가 필요합니다. 패시브 모델은 1미터 이내의 매우 짧은 실내 거리에만 적합하며 더 긴 케이블에서는 상당한 신호 손실이 발생할 수 있습니다. Qianmu Factory의 모든 플래그십 모델은 액티브 디자인을 채택했습니다.

Q4: 안테나는 확장 케이블을 사용할 수 있습니까? 지원되는 최대 길이는 얼마입니까?

A: 표준 RG174 케이블의 최대 권장 길이는 10미터입니다. 케이블 길이가 10m를 초과하는 경우 공급업체에 문의하여 저손실 LMR RF 케이블로 교체하십시오. 공장에서는 최대 20m 길이의 케이블을 사용하여 매우 긴 안테나를 맞춤 제작할 수도 있습니다.
