자기 베이스 안테나

Qianmu 자기 베이스 안테나는 외부 안테나 설계 및 생산 경험이 있는 중국의 전문 RF 안테나 제조업체인 Shenzhen Qianmu Communication Technology Co., Ltd.에서 제조되었습니다. 600MHz~6000MHz의 넓은 주파수 범위, 고이득 성능, RG174 동축 케이블 및 맞춤형 커넥터를 갖춘 이 안테나는 4G/5G 통신, IoT 장치, GPS 추적, WiFi 시스템 및 차량 애플리케이션용으로 설계되었습니다. OEM/ODM 서비스는 글로벌 유통업체, 시스템 통합업체 및 장비 제조업체에 제공됩니다.

문의 보내기

제품 설명

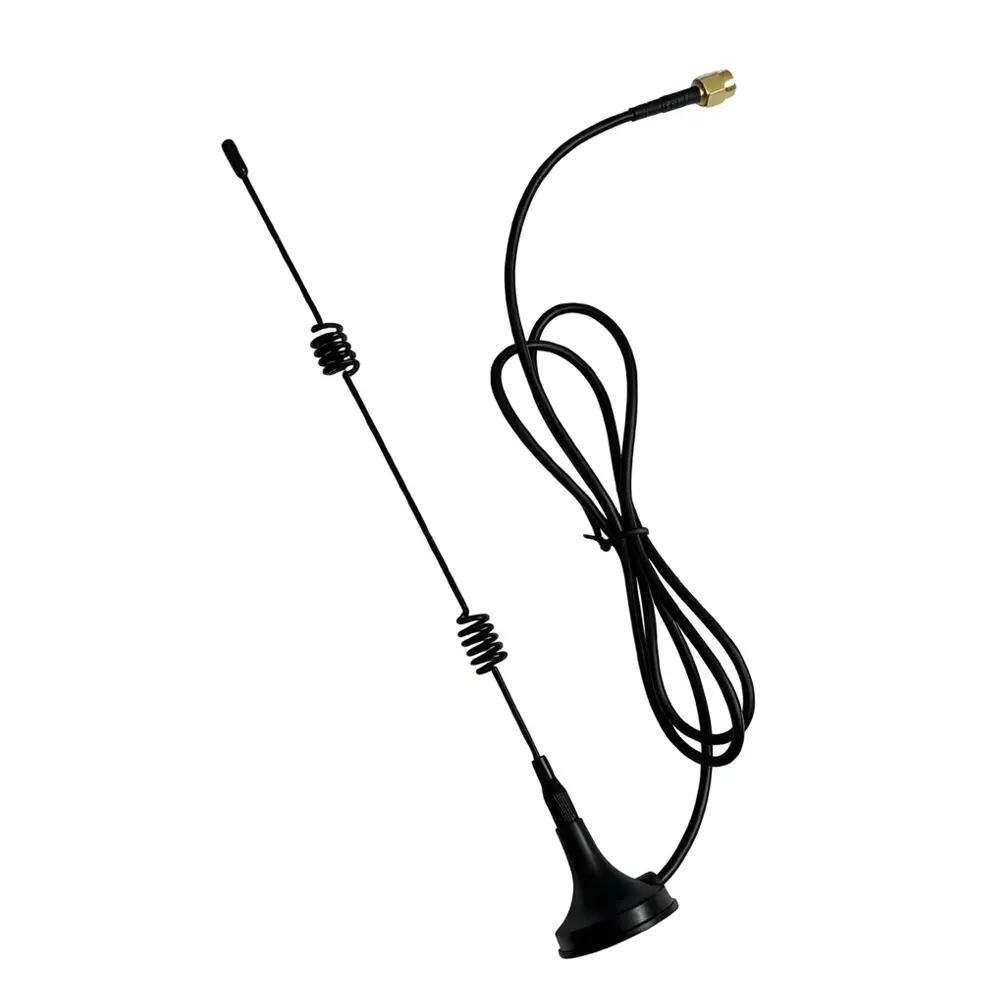

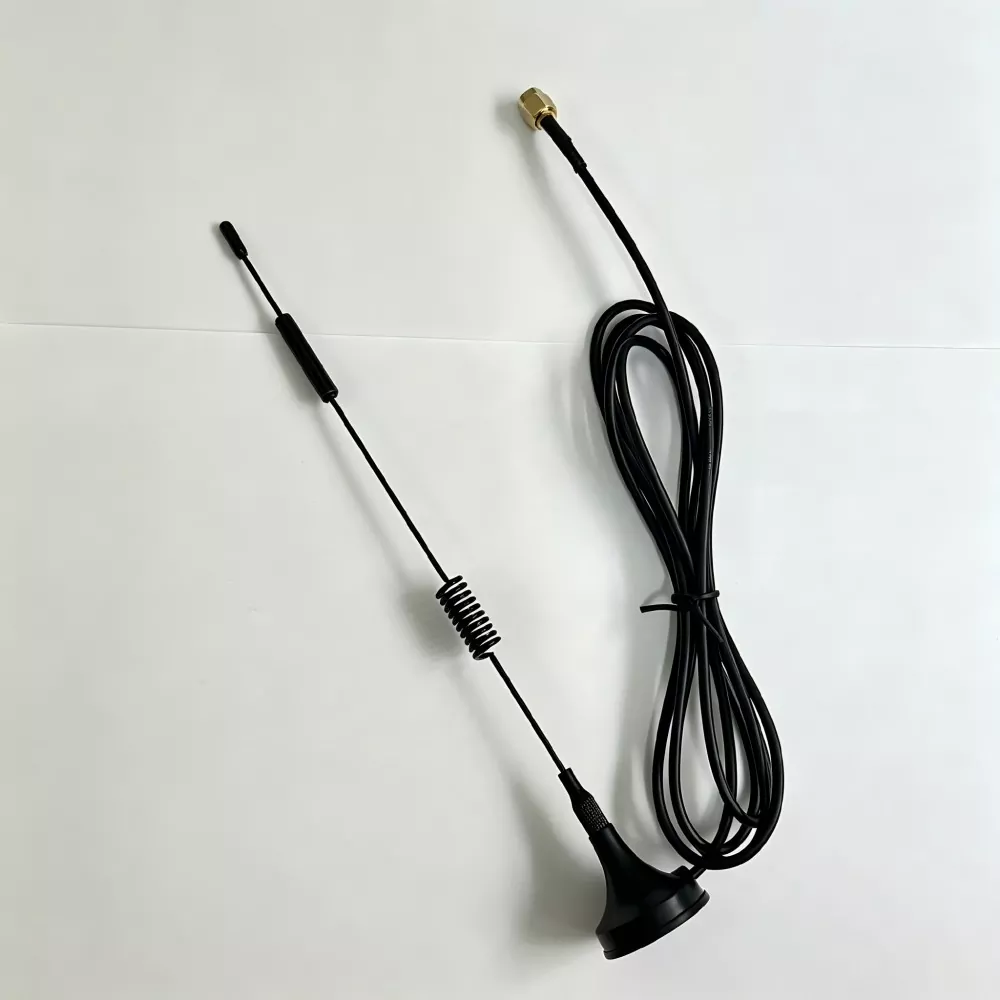

자기 베이스 안테나는 빠른 설치와 유연한 위치 지정을 위한 자기 장착 베이스를 갖춘 외부 무선 통신 안테나입니다. IoT 장치, GPS 추적기, 4G/5G 단말기, WiFi 장비, 차량 통신 시스템 및 산업용 애플리케이션에 안정적인 신호 전송을 제공합니다.

Qianmu 자기 베이스 안테나 제조 정보

Shenzhen Qianmu Communication Technology Co., Ltd.는 RF 안테나 설계, 개발 및 대량 생산을 전문으로 하는 전문 안테나 제조업체입니다. Qianmu는 2009년부터 2G/3G/4G/5G, GPS, WiFi, Bluetooth, IoT 및 산업용 통신 애플리케이션을 포괄하는 무선 통신 솔루션에 주력해 왔습니다.

자기 베이스 안테나의 경우 Qianmu는 안테나 설계, 주파수 튜닝, 프로토타입 검증, 케이블 조립, 커넥터 맞춤화 및 대량 생산을 포함한 완전한 제조 서비스를 제공합니다. 당사의 엔지니어링 팀은 고객과 협력하여 다양한 장치 및 애플리케이션 환경에 따라 안테나 성능을 최적화합니다.

이 안테나의 차이점은 무엇입니까?

흡입 컵 안테나(자기 베이스 안테나라고도 함)는 유리, 대시보드, 금속 패널 또는 플라스틱 인클로저 등 평평하거나 곡면이 있는 표면에 도구 없이 빠르게 장착할 수 있도록 설계된 다용도 외부 안테나입니다. 드릴링이 필요한 고정형 안테나와 달리 흡입 컵 디자인을 사용하면 몇 초 만에 위치를 변경할 수 있습니다.

강화된 진공 베이스는 ≥ 45N의 유지력을 유지하므로 진동하는 차량 표면이나 열악한 실외 환경에서도 이탈되지 않습니다.

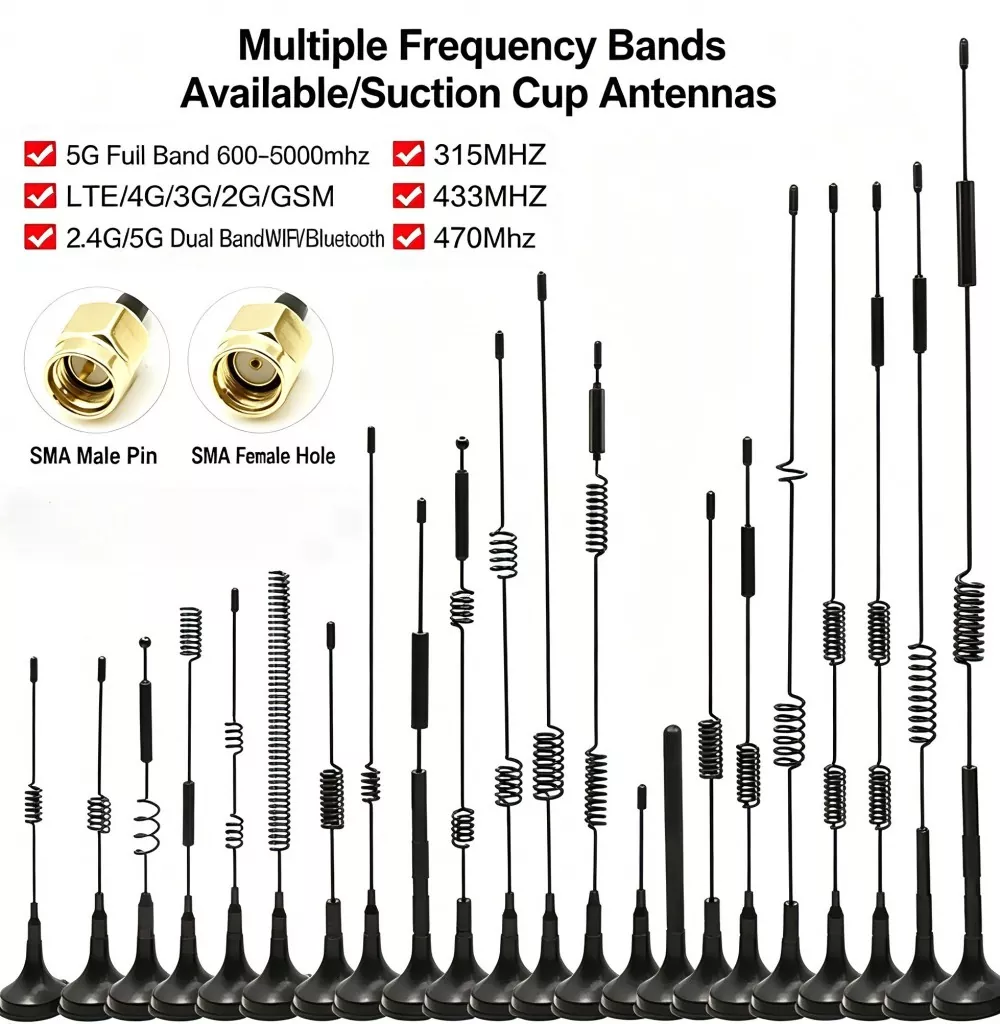

당사는 단일 대역(GPS L1, GSM 900/1800, LTE 700~2700MHz) 및 다중 대역 변형 제품을 보유하고 있습니다. 맞춤형 주파수 범위, 케이블 길이(0.5m – 10m) 및 커넥터(SMA, TNC, BNC, N 유형, FAKRA)는 영업일 기준 10~15일 이내에 공장에서 제공됩니다.

적용 대역: GSM / LTE | Wi-Fi 2.4/5GHz | IoT / NB-IoT | 4G / 5G

제조능력

Qianmu는 중국 심천에 전문 안테나 생산 시설을 운영하며 시제품 개발부터 대량 생산까지 맞춤형 안테나 프로젝트를 지원하고 있습니다.

당사의 제조 역량은 다음과 같습니다:

RF 안테나 설계 및 튜닝
사출 성형 및 부품 조립
케이블 및 커넥터 어셈블리
안테나 성능 테스트
OEM 및 ODM 생산

명세서

매개변수	값
작동 주파수	600-6000MHz/600-2700MHz/2.4G/5G/5.8G/433/470/315MHz
임피던스	50Ω
케이블 길이	1-50미터(맞춤형)
안테나 이득	4~18dBi
베이스	강력한 자기 베이스
안테나 높이	9-36CM
정상파 비율	SWR≤1.5
양극화	수직의
케이블 모델	RG174 순수 구리 케이블
커넥터 모델	SMA 암 내부 구멍/SMA 암 내부 핀
적용 범위	433/470/315/2.4G/5G/듀얼 밴드/WiFi/블루투스/LTE/4G/3G/2G/GSM/GPRS/NB-IoT/800MHz/868MHz/900MHz/915MHz 등을 위한 장치

제품 세부정보

Magnetic base with 3M adhesive option for secure vehicle antenna installation

강력한 자기 베이스:

가혹한 환경에 노출되어도 내식성이 우수하며, 친환경 소재를 사용하여 안전하게 사용할 수 있습니다. 바닥에 강력한 자기 인력이 있어 연결이 안정적이고 떨어지지 않습니다. (요구 사항과 필요에 따라 바닥에 3M 스티커를 추가할 수 있습니다.)

Blackened rust-proof copper spring rod antenna for long-distance 5G communication

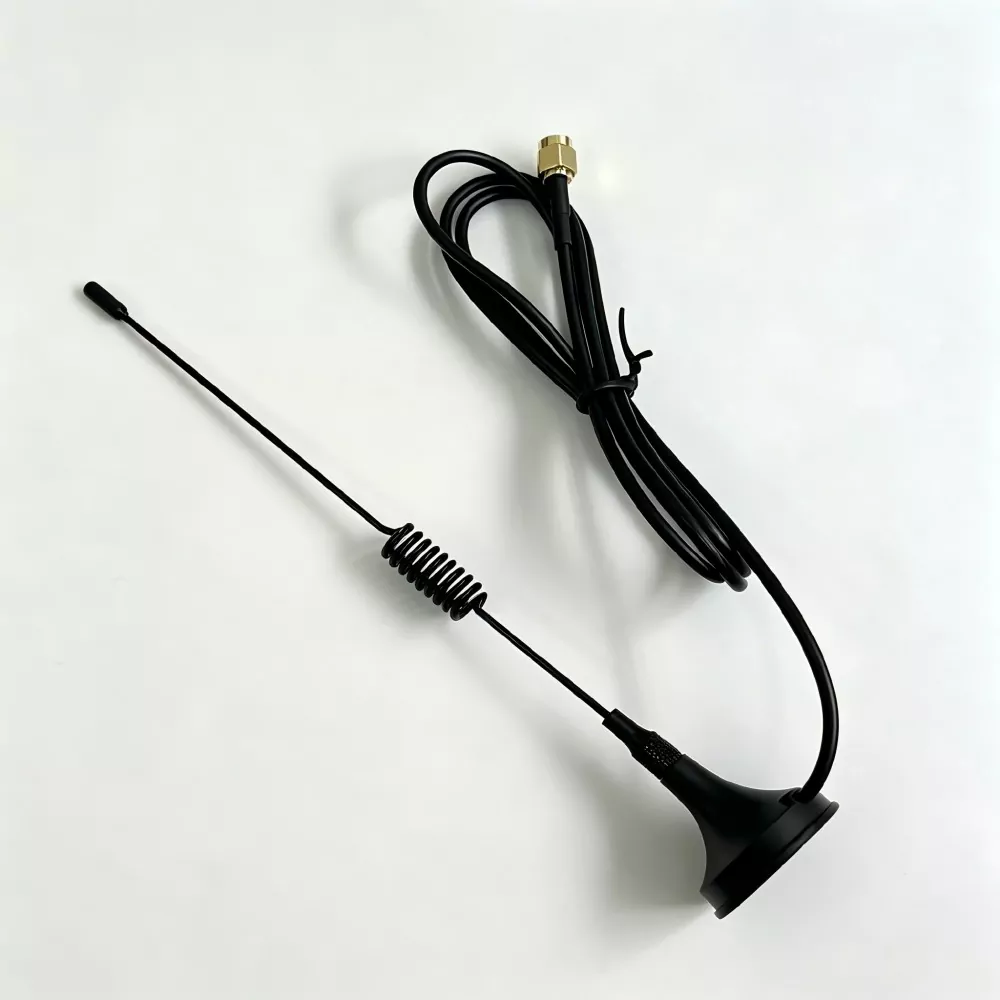

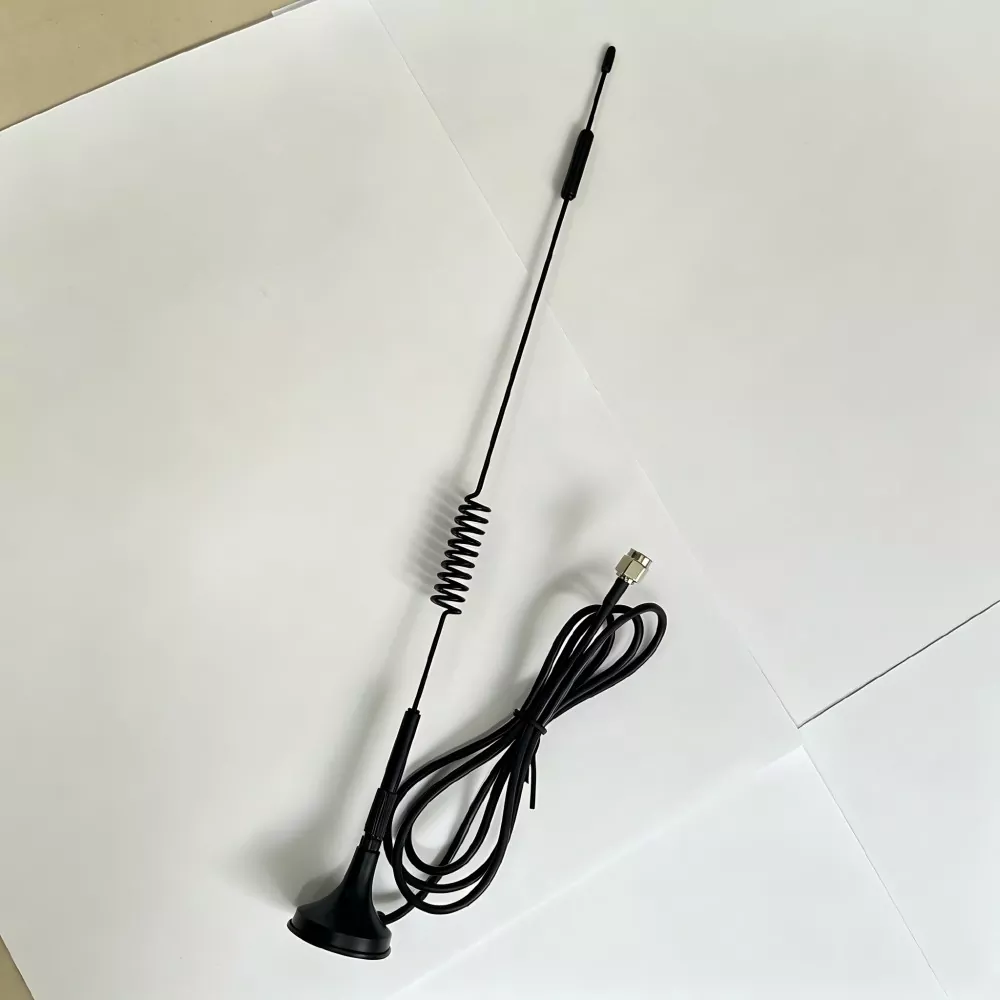

구리 스프링 로드:

나선형 스프링 로드는 철 및 합금 재료의 전도성을 훨씬 능가하는 전도성이 있는 고순도 구리로 제작됩니다. 이는 신호 전송 중 전력 손실을 크게 줄여 흡입 자기 베이스 안테나의 신호 수신 및 전송을 더욱 안정적으로 보장합니다. 장거리 통신, 차량 내 신호, IoT 기기 신호 성능을 종합적으로 업그레이드합니다. 표면에 흑화 처리 및 방청 처리를 하여 실외 및 차량 내 습한 환경에서도 녹 및 산화가 잘 발생하지 않아 수명이 연장됩니다.

SMA male RF connector with oxidation-resistant plating for antenna cable assembly

SMA 남성：

부식에 강하고 전도성이 강하며 내산화성이 좋으며 인터페이스 직경에 대한 균일한 표준이 특징입니다. 48시간 염수 분무 테스트를 통과할 수 있습니다.

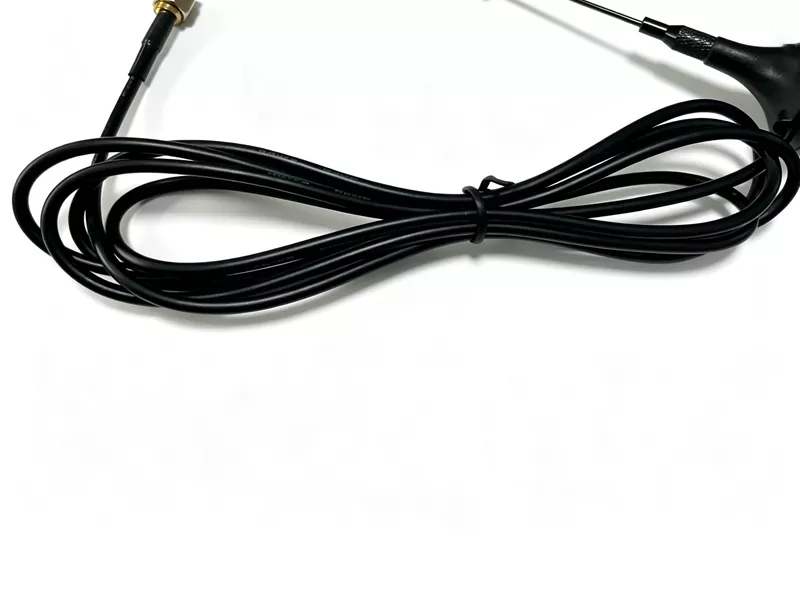

RG174 pure copper coaxial cable with high-density shielding layer for stable signal

동축 와이어:

RG174 케이블 외경: 2.8mm, 절연 외경: 1.5mm, 고밀도 전송 차폐층이 있는 순수 구리선 동축 케이블로 보다 빠르고 안정적인 신호 전송을 보장합니다.

왜 우리의 자기 베이스 안테나를 선택합니까?

1. 매우 넓은 호환성

하나의 안테나는 2G/3G/4G/5G, WiFi, Bluetooth 및 IoT 주파수를 포함한 여러 무선 표준을 지원합니다.

2. 높은 이득 및 안정적인 신호

최대 18dBi 이득과 낮은 SWR ≤1.5를 갖춘 이 안테나는 약한 신호 환경을 크게 개선하고 통신 범위를 확장합니다.

3. 도구가 필요 없는 빠른 설치

자석 장착 설계로 드릴이나 기술 도구 없이 몇 초 만에 설치할 수 있습니다.

4. 산업 등급의 내구성

장기간 실내 및 실외 사용을 위해 RG174 구리 케이블과 부식 방지 소재로 제작되었습니다.

5. 전체 맞춤 서비스

우리는 OEM/ODM 맞춤화를 지원합니다:

· 주파수 튜닝

· 케이블 길이(1~50m)

· 커넥터 유형

· 안테나 크기 및 디자인

· 포장 및 브랜딩

6. 공장직접생산

중국의 전문 자기 베이스 안테나 제조업체로서 우리는 글로벌 구매자에게 안정적인 품질 관리, 경쟁력 있는 가격 및 대량 생산 능력을 제공합니다.

안테나 테스트 및 품질 관리

일관된 RF 성능을 보장하기 위해 모든 자기 베이스 안테나는 배송 전에 품질 검사를 거칩니다.

VSWR 성능 테스트
주파수 검증
이득 측정
임피던스 매칭 분석
케이블 및 커넥터 검사
환경 신뢰성 테스트

이러한 품질 관리 절차는 자동차, 산업 및 실외 무선 애플리케이션에서 안정적인 신호 전송을 보장하는 데 도움이 됩니다.

응용 시나리오

마그네틱 마운트 안테나는 상업용 및 산업용 무선 시스템 모두에서 널리 사용됩니다.

4G LTE/5G 라우터 및 게이트웨이

차량 탑재 통신 시스템(자동차, 트럭, 차량 추적)

WiFi 신호 확장(2.4GHz/5GHz/5.8GHz)

GPS 추적 및 위치 확인 장치

산업용 IoT 센서 네트워크

스마트 농업 모니터링 시스템

보안 감시 시스템

NB-IoT 스마트시티 인프라

원격 원격 측정 및 자동화 시스템

Magnetic Base Antenna

자기 베이스 안테나와 고정형 안테나 비교

특징	자기 베이스 안테나	고정형 안테나
설치	도구가 필요 없는 설치	장착 과정이 필요합니다
유연성	쉬운 재배치	영구 설치
차량 응용	훌륭한	제한된
