T형 VTX 안테나

Shenzhen Qianmu Communication Technology Co., Ltd.는 T형 VTX 안테나 솔루션의 중국 전문 제조업체이자 공장 공급업체입니다. 경주용 드론, 산업용 무인항공기, 원격제어기기용 2.4G/868MHz/915MHz FPV 안테나를 전문적으로 연구개발 및 양산하고 있으며, 신호송수신을 모두 지원합니다.

문의 보내기

제품 설명

Shenzhen Qianmu Communication Technology Co., Ltd.는 FPV 드론, RC 항공기, UAV, 로봇 공학 및 무선 비디오 전송 시스템용 T형 VTX 안테나 솔루션을 전문으로 하는 중국 제조업체이자 공급업체입니다. 다양한 무선 통신 요구 사항을 충족하기 위해 다양한 주파수 대역, 커넥터, 케이블 길이 및 안테나 구조에 대해 OEM/ODM 맞춤화가 가능합니다.

T형 VTX 안테나란 무엇입니까?

FPV 영상 전송 시스템용으로 설계된 무지향성 RF 안테나입니다. 868MHz, 915MHz, 2.4GHz 주파수 대역에서 작동하는 FPV 드론, RC 항공기, 산업용 로봇 및 기타 무선 통신 장치에 널리 사용됩니다. T자형 쌍극자 구조는 비행 및 이동 중 편파 손실을 줄이면서 안정적인 360° 신호 범위를 제공합니다.

FPV 드론 및 산업용 RC 애플리케이션용으로 설계된 당사의 안테나는 송신(TX) 또는 수신(RX) 안테나로 사용할 수 있습니다. 최적화된 쌍극자 구조와 급전선 임피던스는 신호 안정성을 향상시켜 장거리 또는 장애물이 많은 환경에서 비디오 끊김, 화면 잘림 및 전송 손실을 줄입니다.

호환 장치

이 공장 직접 T 유형 VTX 안테나는 대부분의 9.15MHz/2.4 아날로그/디지털 이미지 전송 장비와 호환됩니다.

1. FPV 드론: 장거리 DIY 드론, 장거리 항공 사진 드론, 고정익 페이로드 송신기/송신기 유닛

2. 지상 수신기: 915M/2.4G 이미지 전송 수신기, 원격 제어 범위 확장 핸들, 공중 감시 모니터 수신 안테나

3. 산업용 원격 제어 장치: 파이프라인 검사 드론, 측량 및 매핑 항공기, 산불 및 산림 지역의 산불 순찰 로봇.

4. 온보드 무선 영상 전송 : 건설 차량용 고화질 영상 전송, 긴급 구조용 무선 영상 전송 모듈

5. 원격 조종 차량 및 보트 모델: 대규모 장거리 범선 모델, 장거리 이미지 전송 기능을 갖춘 고속 오프로드 원격 조종 차량.

자세한 기술 사양

매개변수 항목	T 유형 VTX 안테나 표준 매개변수
적용 주파수 대역	2.4G 868MHz 915MHz
안테나 이득	2.0dBi
편광 모드	수평 편파(T자형 대칭 쌍극자)
정재파비 VSWR	≤1.5

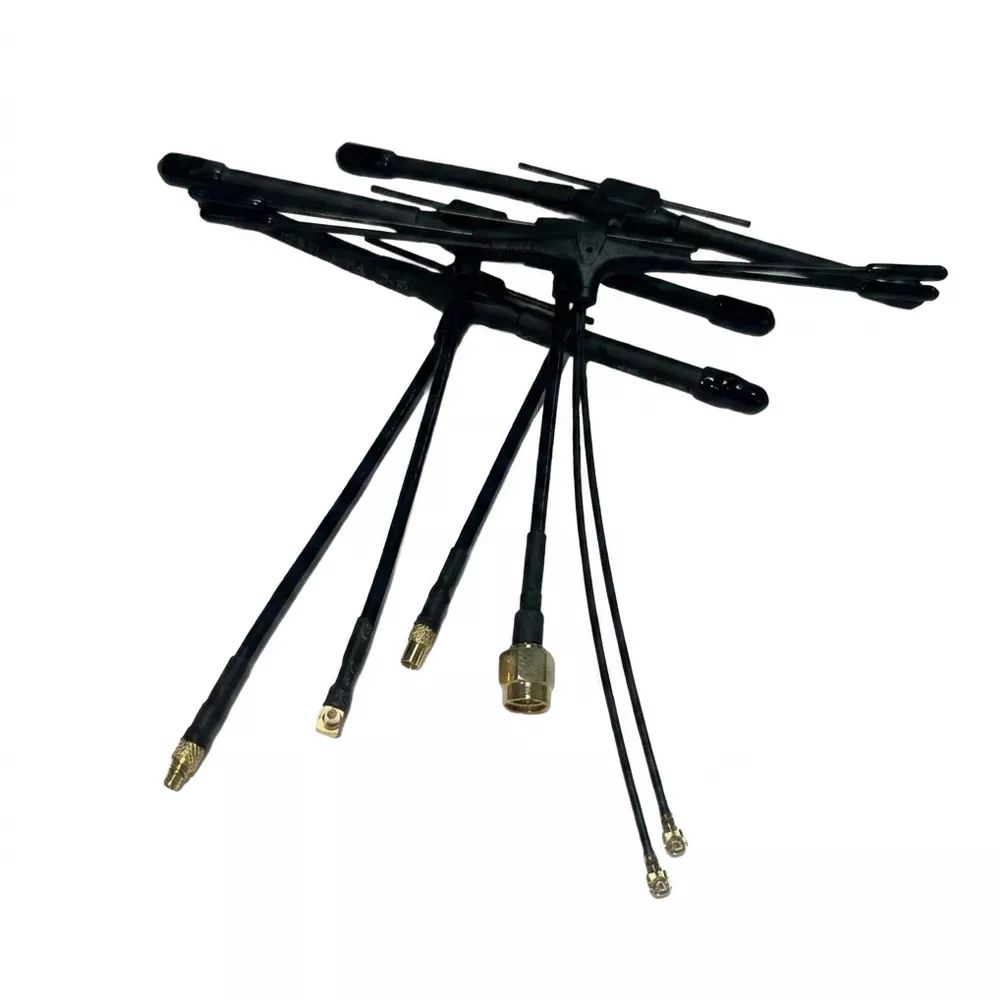

인터페이스 유형	MMCX/ SMA/IPEX
피더 사양	2.65mm 반유연성 와이어
작동 온도	-40℃ ~ +70℃
방사 각도	360° 전방향 수평면

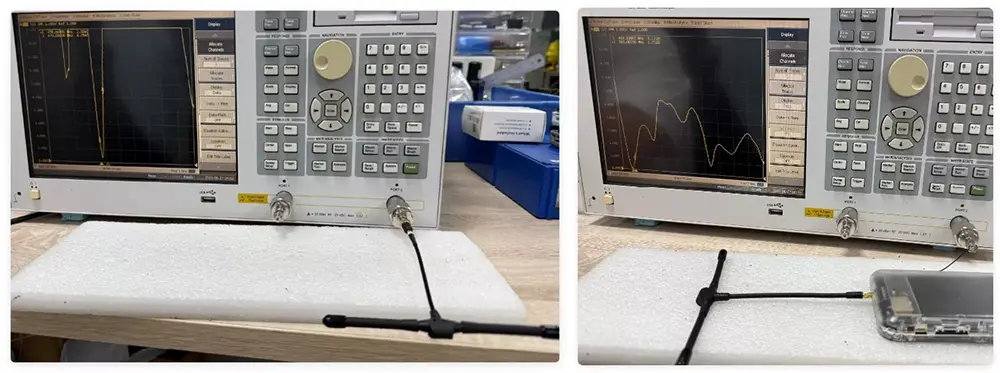

공장검사 항목	게인 테스트, 정재파 테스트, 굽힘 수명

T Type VTX Antenna

동료의 기존 안테나와 나란히 비교

비교차원	Thousand-Eye FactoryT형 VTX 안테나	시장에 출시된 표준 단일 접착제 스틱 이미지 전송 안테나
신호 범위	360° 전방향, 어떤 비행 자세에서도 안정적	수직 편파, 항공기 측 비행 신호가 급락합니다.
폐색 방지 간섭	T자형 이중 진동기, 낮은 벽/삼림 손실	단일 오실레이터가 가려진 후 눈 덮인 화면.
내구성	오실레이터는 항산화 방지 기능을 갖추고 있으며 피드 라인은 1,000번의 굽힘을 견딜 수 있습니다.	공급 라인은 파손되기 쉽고 발진기는 산화 및 녹에 취약합니다.
대량 공급 능력	일일 생산 능력2 만개 품목, 빠른 리드 타임을 위한 전용 생산 라인.	리드타임이 변동하는 아웃소싱 제조.30 하늘
테스트 표준	각 안테나의 RF 매개변수는 테스트 데이터가 첨부되어 완벽하게 검사됩니다.	샘플링 검사, 완전한 추적성 보고서가 없습니다.

간단한 설치 및 사용 가이드

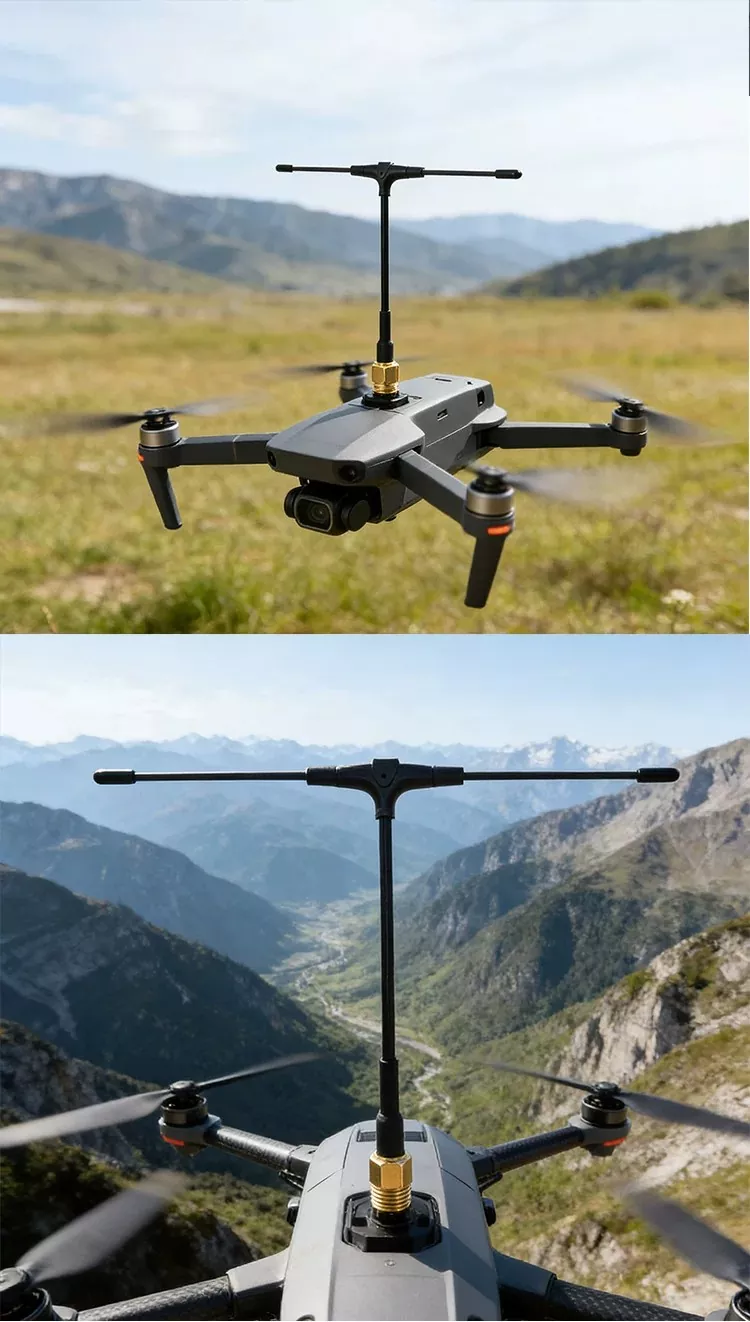

1. 항공기 장착 발사대 설치 T형 안테나의 MMCX 커넥터를 영상 전송 송신기 모듈의 RF 포트에 조입니다. 드론 기체의 홈을 따라 얇은 피더 케이블을 고정합니다. T자형 라디에이터를 수평으로 바깥쪽으로 배치하여 배터리 및 전자 속도 컨트롤러와 같은 금속 간섭 구성 요소로부터 멀리 떨어지게 합니다.

2. 지상 수신기 설치 동일한 유형의 T자형 영상 전송 안테나를 영상 송신기 수신기에 연결하고 개방된 높은 위치에 수평으로 배치하여 안테나 요소가 벽이나 금속 장비에 의해 방해되지 않도록 하십시오.

3. 디버깅 참고 사항 두 장치에서 동시에 이미지 전송을 사용하는 경우 송신 및 수신 안테나를 최소 1m 이상 떨어져 유지하십시오. RF 매칭 구조가 손상되지 않도록 T형 VTX 안테나를 구부리지 마십시오.

T Type VTX Antenna

T자형 안테나 조달 및 선택 가이드

1. 기기 주파수 대역 확인

장거리 이미지 전송을 위해서는 이 T자형 이미지 전송 안테나를 선택하세요. 2.4G/5.8G 고화질 디지털 이미지 전송의 경우 일치하는 안테나에 대해 공급업체에 문의하세요.

2. 인터페이스 유형 구별

소형 크로스컨트리 드론은 다목적 MMCX 커넥터를 사용합니다. 고전력 비디오 전송 장비는 SMA 수 커넥터를 사용합니다. 헤드/엄마의 머리.

3. 장면을 활용해 차별화하세요

근거리 실내 비행의 경우 가볍고 짧은 T형 VTX 안테나를 사용할 수 있습니다. 실외 장거리 비행 및 산업 검사의 경우 표준 이득 T자형 영상 전송 안테나를 권장합니다.

4. 조달채널 선택

공장에서 직접 우선적으로 소싱합니다. 자체 생산 라인이 없는 거래자는 배치 매개변수의 일관성을 보장할 수 없습니다. Shenzhen Qianmu Communications는 샘플 주문, 대량 주문 및 OEM 라벨 맞춤화를 지원합니다.

FAQ

Q1: 이 T형 VTX 안테나 팩토리 제품을 TX와 RX 모두에 사용할 수 있나요?

답: 그렇습니다. 이는 공중 송신 및 지상 수신 안테나로서 보편적으로 호환됩니다.

Q2: 해외 구매자를 위한 MOQ는 무엇입니까?

A: 중국 전문 공급업체로서 샘플 주문을 위해서는 최소 10개 단위가 필요합니다. 대량 주문에는 MOQ 제한이 없으며 분할 배송을 지원합니다.

Q3: 이 안테나와 표준 고무 오리 안테나의 주요 차이점은 무엇입니까?

A: 360° 수평 편파 기능이 있습니다. 이는 드론이 뒤집히거나 측면 비행 중 신호 손실을 방지하고, 장애물이 있는 환경에서 더 나은 간섭 방지 기능을 제공하며, 장거리 FPV에 이상적입니다.

Q4: OEM/ODM 맞춤화(예: 모양, 로고)를 지원합니까?

답: 그렇습니다. 자체 성형 작업장을 통해 완전한 ODM 서비스를 제공합니다. 쌍극자/급전선 길이, 커넥터를 맞춤화하고 브랜드 로고를 실크 인쇄할 수 있습니다.
