현대 법 집행 기관 및 현장 기록 장비의 경우 신뢰할 수 있는 위치 확인은 편의성 그 이상입니다. 이는 증거 추적성과 운영 안전에 직접적인 영향을 미칠 수 있습니다.첸무개발하다바디캠 GPS 안테나신체에 착용하는 카메라, 증거 수집 단말기, 순찰 장비 및 기타 까다로운 모바일 장치를 위한 산업용 등급 GNSS 세라믹 안테나입니다. GPS, BeiDou, GLONASS 및 Galileo 호환성, RHCP 설계 및 견고한 세라믹 구조는 까다로운 환경에서도 안정적인 위성 수신을 유지하도록 설계되었습니다.
신체 착용 카메라 내부의 GPS 안테나는 인체 장애물, 소형 장치 구조, 금속 차폐, 셀룰러 RF 모듈, 배터리 및 변화하는 실외 조건을 피해 작동해야 합니다. 따라서 적합한 GNSS 안테나에는 기본 위성 수신 이상의 기능이 필요합니다. 이 기사에서는 세라믹 안테나 구조, 원형 편파, RF 간섭 제어, 폭넓은 온도 범위의 재료 및 올바른 설치가 안정적인 포지셔닝에 어떻게 기여하는지 설명합니다. 또한 세라믹 및 유연한 FPC 안테나 기술을 비교하고 전문 바디 카메라 제조업체의 주요 선택 및 설치 고려 사항을 간략하게 설명합니다.
목차
- 바디캠 GPS 안테나란 무엇입니까?
- 신체 착용 카메라에서 GPS 성능이 중요한 이유는 무엇입니까?
- 구매자는 어떤 성능 요소를 평가해야 합니까?
- 세라믹 GPS 안테나 대 FPC 안테나
- 주요 기술 사양
- GPS 안테나는 어떻게 설치해야 합니까?
- 일반적인 응용 분야
- FAQ
- 결론
바디캠 GPS 안테나란 무엇입니까?

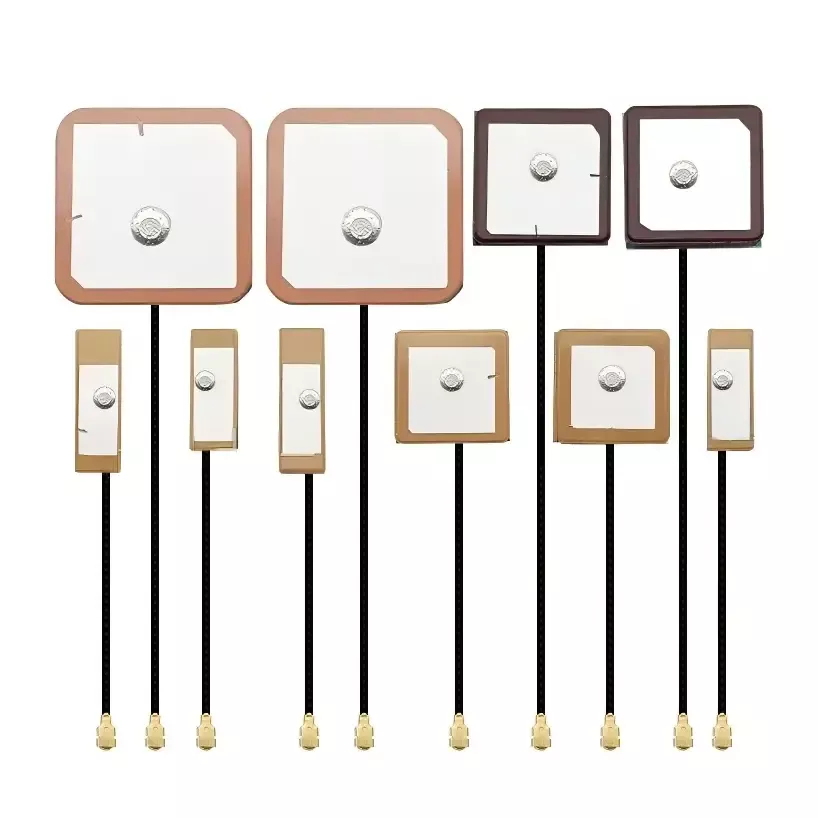

Body Cam GPS 안테나는 신체 착용 카메라 및 휴대용 증거 기록 단말기의 위성 항법 신호를 획득하도록 설계된 특수 GNSS 수신 구성 요소입니다. 범용 GPS 안테나와 달리 신체 방해, 전자 간섭, 이동 및 변화하는 실외 환경을 처리하면서 소형 인클로저 내에서 작동해야 합니다.
첸무의 솔루션은 고유전율 세라믹 패치 구조와 RHCP(우측 원형 편파)를 사용합니다. 이 디자인은 1575.42MHz의 GPS L1과 1561MHz의 BeiDou B1을 지원하는 동시에 주요 위성 내비게이션 시스템과의 호환성을 통해 국내 및 해외 시장 모두에서 전문 위치 확인 애플리케이션을 지원할 수 있습니다.
안테나는 위성 신호를 수신하고 최적화된 RF 신호를 포지셔닝 칩셋에 전달합니다. 그런 다음 장치는 위치, 속도, 시간 및 고도 정보를 계산하고 위치 데이터를 녹음된 오디오 및 비디오와 연결할 수 있습니다. 이는 녹화된 콘텐츠와 이벤트가 발생한 위치 사이의 실질적인 연결을 생성합니다.
신체 착용 카메라에서 GPS 성능이 중요한 이유는 무엇입니까?
신체 착용 카메라는 직원이 걷고, 달리고, 회전하고, 건물에 들어가거나 차량을 운전하는 동안 자주 사용됩니다. 이러한 움직임은 고정된 GPS 수신기가 일반적으로 경험하는 것보다 더 어려운 RF 환경을 만듭니다.
안정적인 위치 지정은 여러 가지 실질적인 이점을 제공할 수 있습니다.
- 증거 추적성:위치 정보는 녹화된 영상 및 운영 이벤트와 연관될 수 있습니다.
- 연속 궤적 기록:안정적인 위성 수신은 움직임 추적의 공백을 줄이는 데 도움이 됩니다.
- 운영 인식:현장 팀은 모바일 작업 중에 보다 신뢰할 수 있는 위치 정보를 얻을 수 있습니다.
- 포지셔닝 드리프트 감소:안테나 성능이 향상되면 신호가 약하거나 반사되어 발생하는 불안정한 위치 판독을 제한하는 데 도움이 될 수 있습니다.
- 글로벌 배포:다중 시스템 GNSS 호환성은 다양한 지리적 시장을 대상으로 하는 장비에 유용합니다.
따라서 제조업체의 경우 안테나 선택을 최종 부품 선택 작업으로 처리하기보다는 차체 카메라 설계 초기 단계에서 고려해야 합니다.
구매자는 어떤 성능 요소를 평가해야 합니까?
1. 위성 시스템 호환성
전문 신체 카메라는 다양한 국가 및 운영 환경에 배포될 수 있습니다. GLONASS와 Galileo를 수용하면서 GPS와 BeiDou를 지원하면 국내 및 해외 시장용 장비 설계 시 더 큰 유연성을 제공할 수 있습니다.
2. 원형편파
GNSS 위성 신호에는 원형 편파 특성이 있습니다. RHCP 안테나는 이러한 신호 특성과 일치하도록 설계되었으며 특정 반사 신호 및 부적절하게 편파된 신호의 영향을 줄이는 데 도움이 될 수 있습니다. 이는 건물, 차량, 금속 구조물 및 기타 반사 표면 주변에서 특히 유용합니다.
3. RF 간섭에 대한 저항
최신 신체 카메라에는 4G/5G 통신 모듈, Wi-Fi, 프로세서, 배터리 및 기타 전자 회로가 포함될 수 있습니다. 이러한 구성요소는 전기적으로 복잡한 환경을 조성할 수 있습니다. 안테나 매칭과 적절한 물리적 분리는 원치 않는 RF 커플링을 줄이고 위치 안정성을 향상시키는 데 도움이 됩니다.
4. 환경 신뢰성
전문 장비는 여름 더위, 겨울 추위, 진동, 충격, 습도 및 장기간의 실외 작동에 노출될 수 있습니다. Qianmu의 산업용 세라믹 설계는 -40°C ~ +75°C의 작동 온도 범위에 맞게 지정되어 소비자 등급 구성 요소가 충분한 환경 여유를 제공하지 못할 수 있는 응용 분야를 지원합니다.
5. 기계적 내구성
신체에 착용된 장비는 반복적인 움직임과 물리적 취급을 경험합니다. 견고한 세라믹 안테나 구조는 기계적 내구성이 우선시되는 응용 분야에서 유연한 구조보다 더 나은 치수 안정성을 제공할 수 있습니다.
세라믹 GPS 안테나 대 FPC 안테나
세라믹과 FPC 안테나 기술 모두 유용할 수 있지만 그 특성은 서로 다릅니다. 올바른 선택은 제품 구조, 사용 가능한 공간, 환경 조건, 필요한 포지셔닝 성능 및 대상 애플리케이션에 따라 달라집니다.
| 비교 요인 | 첸무 세라믹 안테나 | 표준 FPC GPS 안테나 |
|---|---|---|
| 핵심 소재 | 산업용 고온 소결 세라믹 | 유연한 PI 필름 |
| 신호 수신 | 강력한 위성 신호 수집을 위해 설계됨 | 소형 범용 애플리케이션에 적합 |
| 양극화 | RHCP | 안테나 설계에 따라 다름 |
| 작동 온도 | -40°C ~ +75°C | 특정 모델에 따라 다름 |
| 기계구조 | 견고한 세라믹 구조 | 유연한 필름 구성 |
| 간섭 제어 | 까다로운 RF 환경을 위해 설계됨 | 시스템 레이아웃 및 설치에 따라 더 많이 의존 |
| 일반적인 응용 | 전문가용 바디 카메라 및 산업용 단말기 | 소형 소비자 및 휴대용 전자 제품 |
전문적인 증거 기록 장치를 개발하는 제조업체의 경우 세라믹 GNSS 안테나는 RF 성능, 환경 저항 및 구조적 안정성의 유용한 조합을 제공할 수 있습니다.
주요 기술 사양
차체 카메라용 GPS 안테나를 평가할 때 엔지니어는 공칭 주파수 호환성에만 초점을 맞추기보다는 전체 RF 및 기계 사양을 검토해야 합니다.
| 매개변수 | 첸무 사양 |
|---|---|
| 제품 유형 | GNSS 세라믹 표면 실장 안테나 |
| 작동 밴드 | GPS L1: 1575.42MHz; 베이두 B1: 1561MHz |
| 양극화 | RHCP(우측원편파) |
| 특성 임피던스 | 50Ω |
| VSWR | ≤1.8 |
| 피크 게인 | 3.0~3.8dBi |
| 작동 온도 | -40°C ~ +75°C |
| 보관 온도 | -45°C ~ +80°C |
| 설치 | SMT 배치, 스루홀 납땜 또는 맞춤형 커넥터 |
이러한 사양은 RF 엔지니어에게 유용한 출발점을 제공합니다. 그러나 하우징 재질, 배터리 배치, PCB 레이아웃, 케이블 라우팅 및 인근 무선 모듈이 실제 RF 성능에 큰 영향을 미칠 수 있으므로 전체 본체 카메라 인클로저에 통합한 후에는 항상 최종 안테나 성능을 검증해야 합니다.
GPS 안테나는 어떻게 설치해야 합니까?
고성능 안테나라도 잘못 설치하면 성능이 저하될 수 있습니다. 따라서 적절한 기계적 및 RF 통합이 필수적입니다.
적합한 설치 위치 선택
세라믹 방사 영역을 금속 하우징, 배터리 또는 금속 브래킷으로 직접 덮어서는 안 됩니다. 일반적으로 바디 카메라 상부를 향한 비금속 영역이 바람직합니다. Qianmu는 제품 구조가 허용하는 경우 4G/5G 및 Wi-Fi 안테나로부터 최소 15mm의 거리를 유지할 것을 권장합니다.
올바른 납땜 절차를 따르십시오.
핀형 안테나의 경우 납땜 접합이 완전하고 안전해야 합니다. SMT 제품의 경우 권장 PCB 프로세스에 따라 안테나를 올바르게 정렬하고 장착해야 합니다. 부적절한 취급으로 인해 세라믹 부품이 손상될 수 있으므로 과도한 기계적 압력을 피해야 합니다.
제어 케이블 및 전력선 라우팅
전력선 및 고전류 회로와의 불필요한 결합을 줄이기 위해 안테나 케이블을 주의 깊게 배선해야 합니다. 적절한 경우 절연 재료를 사용하여 강한 전기 간섭원으로부터 안테나를 격리할 수도 있습니다.
전체 장치 테스트
실험실 구성 요소 테스트는 중요하지만 전체 기계 검증을 대체해서는 안 됩니다. 조립 후 제조업체는 실제 실외 조건에서 콜드 스타트 및 핫 스타트 위성 획득, 위치 정확도, 위성 수 및 궤적 연속성을 평가해야 합니다.
Body Cam GPS 안테나를 사용할 수 있는 애플리케이션은 무엇입니까?
전문 GNSS 안테나는 다음을 포함하여 광범위한 모바일 기록 및 위치 확인 장비를 지원할 수 있습니다.
- 4G/5G 법 집행 기관 카메라
- 경찰 및 교통 단속 기록 단말기
- 도시 관리 및 도로 관리 바디 카메라
- 소방서 시청각 증거 장비
- 방폭 및 본질 안전 기록 단자
- 광산 및 석유화학 검사 장비
- 전력 점검 및 철도 순찰 장치
- 옥외검사 및 현장운영 단말기
- 수출 지향형 멀티 밴드 신체 착용 카메라
GNSS 수신, 컴팩트한 통합 및 환경적 내구성이 결합된 이 안테나 기술은 통제된 실내 환경 밖에서 지속적으로 작동해야 하는 전문 장비에 특히 적합합니다.
FAQ
1. 바디캠 GPS 안테나는 어떤 위성 시스템을 지원하나요?
안테나는 GPS L1 및 BeiDou B1 주파수를 중심으로 설계되었으며 GPS, BeiDou, GLONASS 및 Galileo와 관련된 다중 시스템 GNSS 애플리케이션을 지원합니다.
2. GNSS 수신에 RHCP가 중요한 이유는 무엇입니까?
RHCP(우측 원형 편파)는 일반적인 GNSS 위성 신호의 편파 특성과 일치합니다. 이는 수신 일관성을 향상시키고 일부 반사되거나 부적절하게 편파된 신호의 영향을 줄이는 데 도움이 될 수 있습니다.
3. 극한의 온도에서도 안테나가 작동할 수 있나요?
지정된 작동 온도 범위는 -40°C ~ +75°C이므로 안테나는 까다로운 실외 및 산업용 애플리케이션에 적합합니다.
4. 새로운 바디 카메라 디자인에 맞게 안테나를 맞춤 설정할 수 있나요?
예. 원래 제조업체인 Qianmu는 장치 구조, 작동 주파수, 설치 요구 사항, 커넥터 구성 및 RF 성능 목표에 따라 맞춤형 안테나 개발을 지원할 수 있습니다.
5. 4G/5G 안테나와 Wi-Fi 안테나 사이의 간격은 어느 정도 유지해야 합니까?
제품 구조가 허용하는 경우 최소 15mm의 간격을 두는 것이 좋습니다. 인클로저의 기하학적 구조와 내부 전자 장치에 따라 최적의 안테나 위치가 변경될 수 있으므로 최종 거리는 RF 테스트를 통해 확인해야 합니다.
6. 안테나 설치 후 실외 테스트가 필요한가요?
예. 전체 장치 실외 테스트를 적극 권장합니다. 엔지니어는 안테나가 최종 인클로저에 통합된 후 위성 획득, 위치 정확도, 콜드 및 핫 스타트, 궤적 연속성을 확인해야 합니다.
결론
포지셔닝 성능은 위치 정확도, 증거 추적성 및 작동 신뢰성에 영향을 미치기 때문에 신뢰할 수 있는 GNSS 안테나는 전문 신체 착용 카메라의 중요한 구성 요소입니다. 세라믹 구조, RHCP 편광, 다중 시스템 GNSS 호환성, 간섭 제어 및 폭넓은 온도 성능은 까다로운 바디 카메라 애플리케이션을 위한 강력한 기반을 제공할 수 있습니다.
첸무는 안테나 R&D, 제조, RF 테스트 및 맞춤형 생산을 결합하여 바디 카메라 제조업체 및 시스템 통합업체를 지원합니다. 맞춤형 주파수 대역, 치수, 커넥터, 설치 구조 또는 RF 최적화가 필요한 프로젝트의 경우 Body Cam GPS 안테나 솔루션을 살펴보고저희에게 연락주세요기술상담, 샘플, 맞춤형 안테나 개발을 위해
