바디캠 GPS 안테나

바디캠 GPS 안테나란?

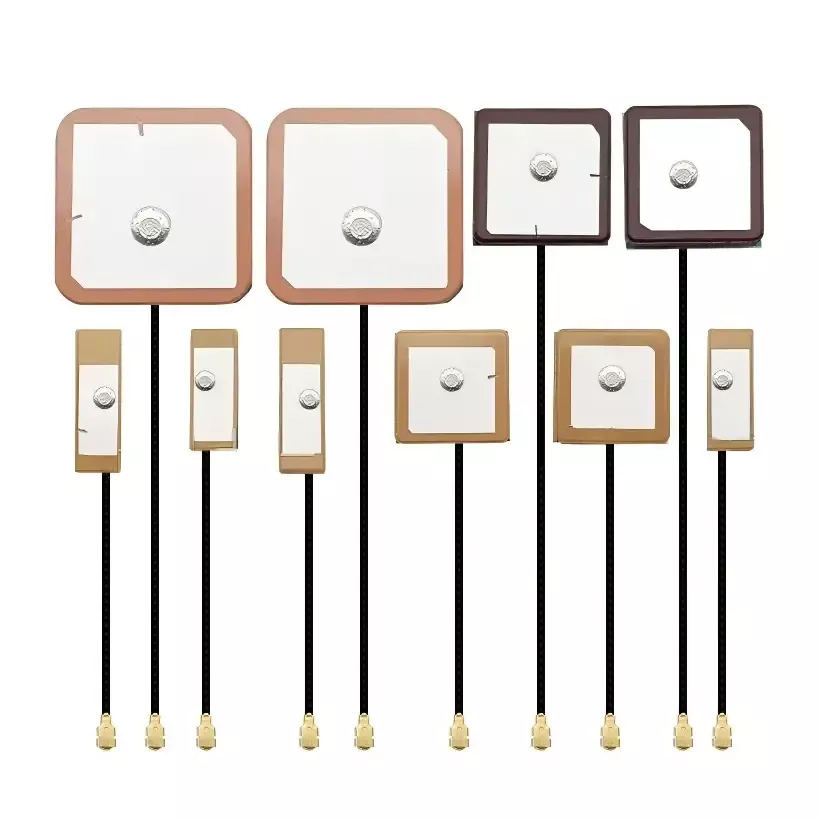

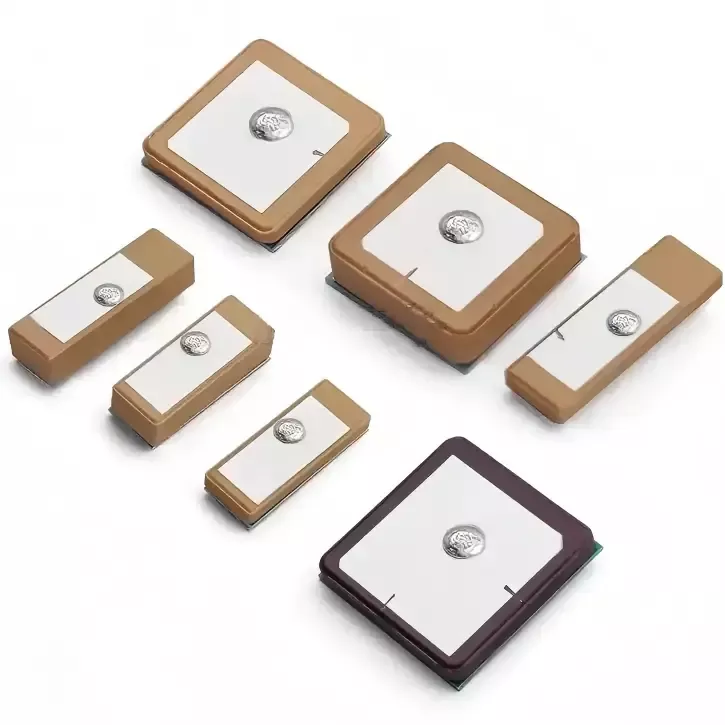

Body Cam GPS 안테나는 단일 군인 법 집행 증거 수집 단말기용으로 특별히 설계된 산업용 등급 GNSS 세라믹 패치 안테나입니다. GPS, BeiDou, GLONASS, Galileo 등 여러 위성 시스템과 호환되며, 글로벌 위성 항법 신호의 편파 특성에 적응하기 위한 RHCP(우측 원형 편파) 구조가 특징입니다.

견고한 세라믹 안테나 설계로 탁월한 지향성과 강력한 환경 적응성을 제공합니다. 신체 마모 장애물, 장비의 금속 차폐, 도시 건물 막힘 또는 고속 이동 작업과 같은 까다로운 조건에서도 안정적인 위치 데이터를 제공합니다. 이를 통해 시청각 법 집행 기록에 대한 정확하고 추적 가능한 지리적 위치 워터마크를 보장하여 완벽하고 규정을 준수하는 증거 체인을 구축할 수 있습니다.

작동 원리

Body Cam GPS 안테나는 전문 위성 내비게이션 RF 수신 원리에 따라 작동합니다. 전체 작업 흐름은 실험실 무반향실 테스트와 실제 실외 현장 테스트를 통해 검증되어 명확한 운영 논리와 안정적인 성능을 보장합니다. 기본적으로 세 가지 핵심 구성 요소로 구성됩니다.

1. 위성 신호 획득: 이 제품은 공중에서 L1 대역 위성 항법 신호를 효율적으로 캡처하는 핵심 고유전성 세라믹 유전체 칩을 갖추고 있습니다. 전용 우측 원형 편파 설계를 통해 장치 회전이나 인체 방해로 인한 신호 감쇠를 효과적으로 완화하여 건물이 밀집된 도시 지역이나 다중 경로 반사가 만연한 산간 및 외딴 지역에서 신호 수신 불량 및 위성 획득 실패와 같은 일반적인 문제를 해결합니다.

2. 신호 필터링 및 간섭 방지: 안테나에는 본체 카메라 내의 4G/5G 모듈, Wi-Fi 모듈 및 배터리 전원 공급 장치에서 생성된 잡음 간섭을 자동으로 필터링하는 통합 정밀 임피던스 매칭 회로가 있습니다. 순수 GNSS 위성 신호를 분리하여 내부 RF 누화로 인한 위치 이상, 점핑 지점 및 궤적 중단을 효과적으로 제거합니다.

3. 데이터 구문 분석 및 출력: 필터링되고 최적화된 안정적인 위성 신호는 장치의 메인보드 포지셔닝 칩으로 전송되어 실시간으로 정확한 위도와 경도, 속도, 시간 및 고도 데이터를 구문 분석합니다. 이 정보는 법 집행 활동 중에 녹화된 비디오 및 오디오 파일에 대한 지리적 위치 워터마크로 동시에 동기화되어 집행 궤적의 완전한 추적, 추적 및 재생이 가능합니다.

설치 및 사용 가이드

1. 설치 장소 선정

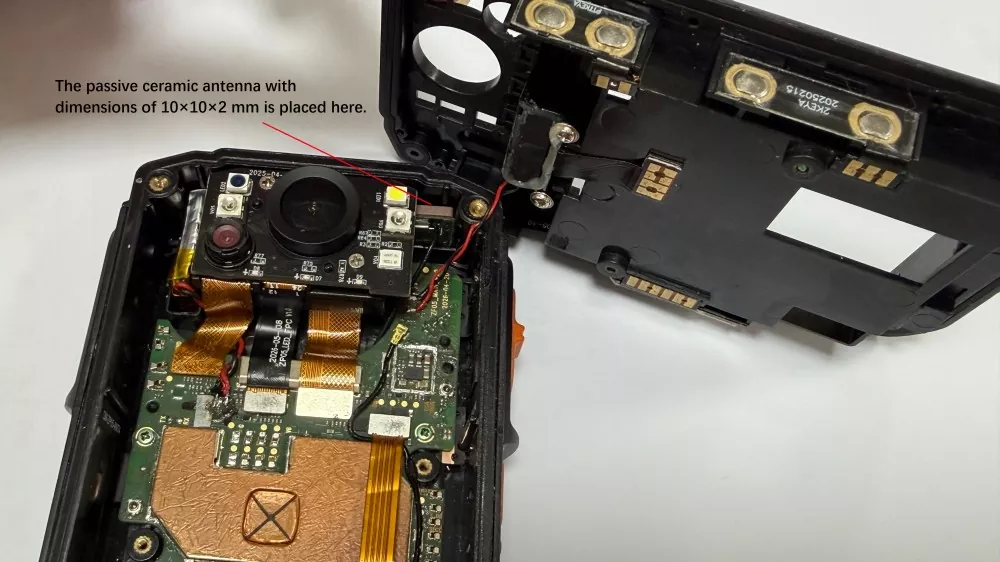

세라믹 안테나 방사 코어 영역은 금속 하우징, 배터리 셀 또는 금속 브래킷으로 직접 덮거나 가려서는 안 됩니다. 동일 채널 간섭을 피하고 방해받지 않는 위성 신호 수신을 보장하려면 4G/5G 및 Wi-Fi 안테나로부터 최소 15mm의 안전 거리를 유지하면서 본체 카메라 내부 위의 비금속 영역에 장치를 설치하는 것이 좋습니다.

2. 용접 및 고정 사양

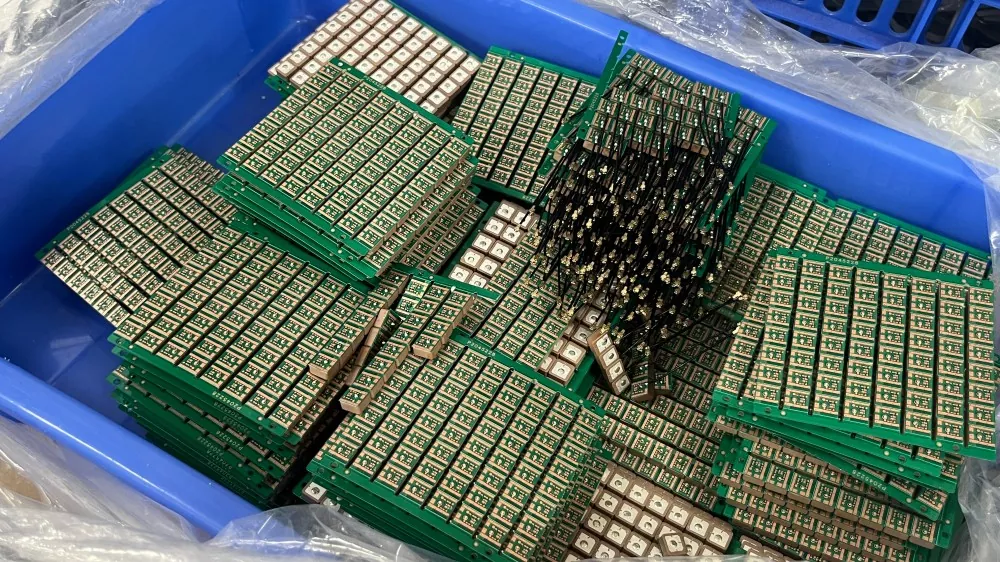

핀형 세라믹 안테나의 경우 납땜 연결부가 완전하고 냉간 납땜, 납땜 누락 또는 납땜 분리가 없는지 확인하십시오. SMT 표면 실장 제품의 경우 공장의 실장 공정 표준을 엄격히 준수하여 PCB 표면에 평평하고 안전한 정렬을 달성하십시오. 조립하는 동안 내부 미세 균열을 방지하고 나중에 잠재적인 숨겨진 신호 오류를 제거하려면 세라믹 칩에 과도한 힘을 가하지 마십시오.

3. 간섭 방지 보호 작동

안테나를 설치한 후 절연 테이프를 사용하여 안테나를 전원 모듈 및 마더보드의 고전력 영역에서 분리하여 전기 간섭을 줄입니다. 장거리에 걸쳐 전력선과 평행하지 않도록 안테나 케이블을 배선하여 신호 변동과 소스에서의 불안정한 위치 지정을 방지합니다.

4. 완전한 기계 디버깅 및 검증 표준

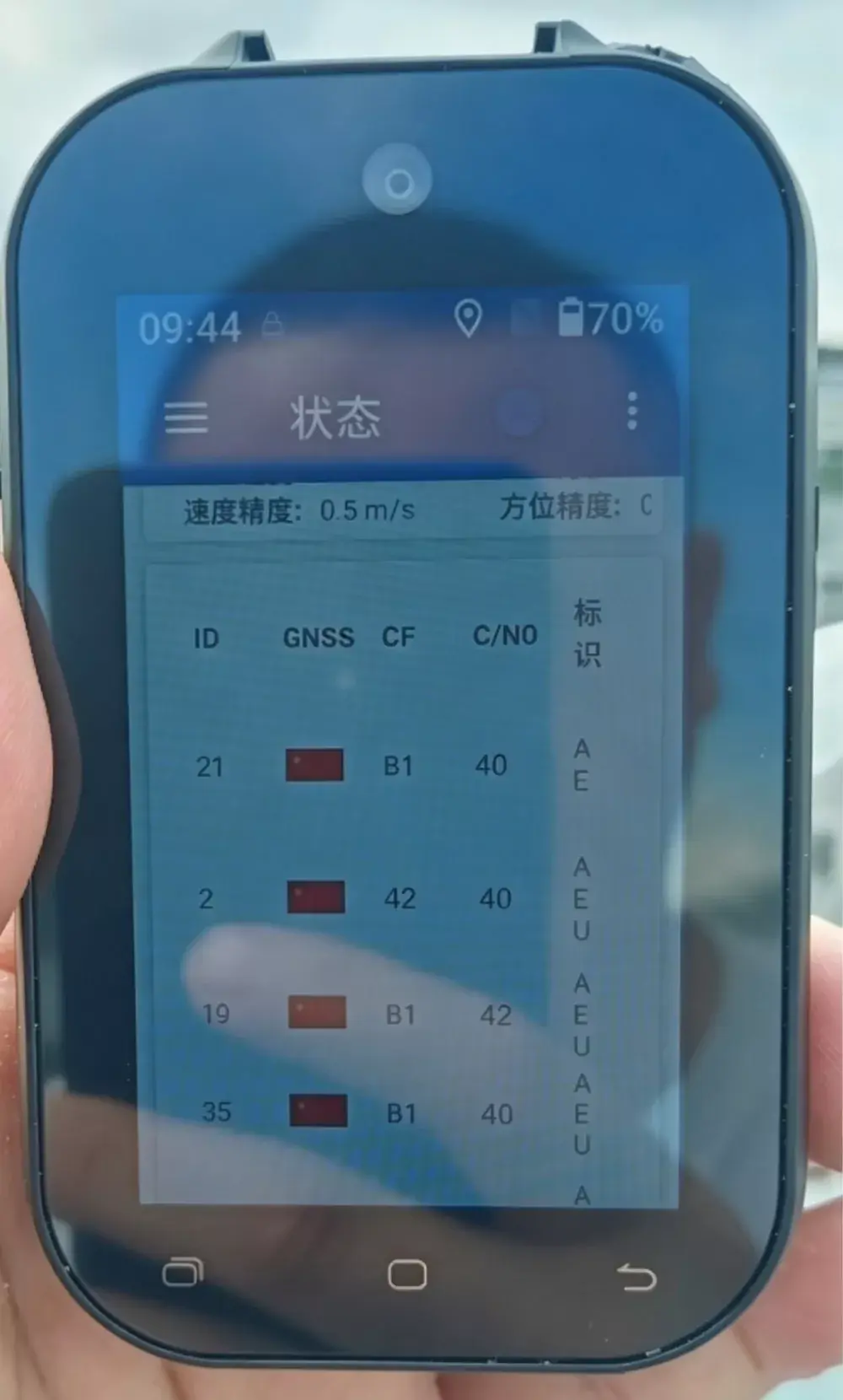

장치 조립이 완료된 후에는 실외 실제 별 획득 테스트를 수행해야 합니다. 실내 싱글보드 테스트만으로는 부족합니다. 검증해야 할 주요 매개변수에는 콜드 스타트 ​​및 핫 스타트 중에 획득한 위성 수, 위치 정확도, 궤적 연속성이 포함되어 최종 조립 후 안테나 성능이 사양을 충족하는지 확인하고 배치 품질 문제를 방지합니다.

적격 GPS 안테나를 선택하는 방법

많은 조달 및 장비 개발 인력은 RF 전문 지식이 부족하여 민간용 안테나를 저렴한 가격에 구매하는 경우가 많습니다. 이로 인해 표준 이하의 제품 성능, 프로젝트 승인 실패, 대규모 애프터 서비스 실패 등이 발생합니다. 수년간의 업계 경험을 바탕으로 우리는 산업용 집행 장비용 안테나를 선택하는 네 가지 핵심 기준을 요약했습니다.

1. 산업용 등급 특수 재료 우선순위: 일반적인 민간 세라믹 원료의 사용을 확고히 제거하고, 복잡한 작동 조건에 적합한 넓은 내열성과 간섭 방지 특성을 갖춘 산업용 등급 세라믹 기판을 선택하여 극한의 실외 환경에서 장기적으로 안정적인 성능을 보장해야 합니다.

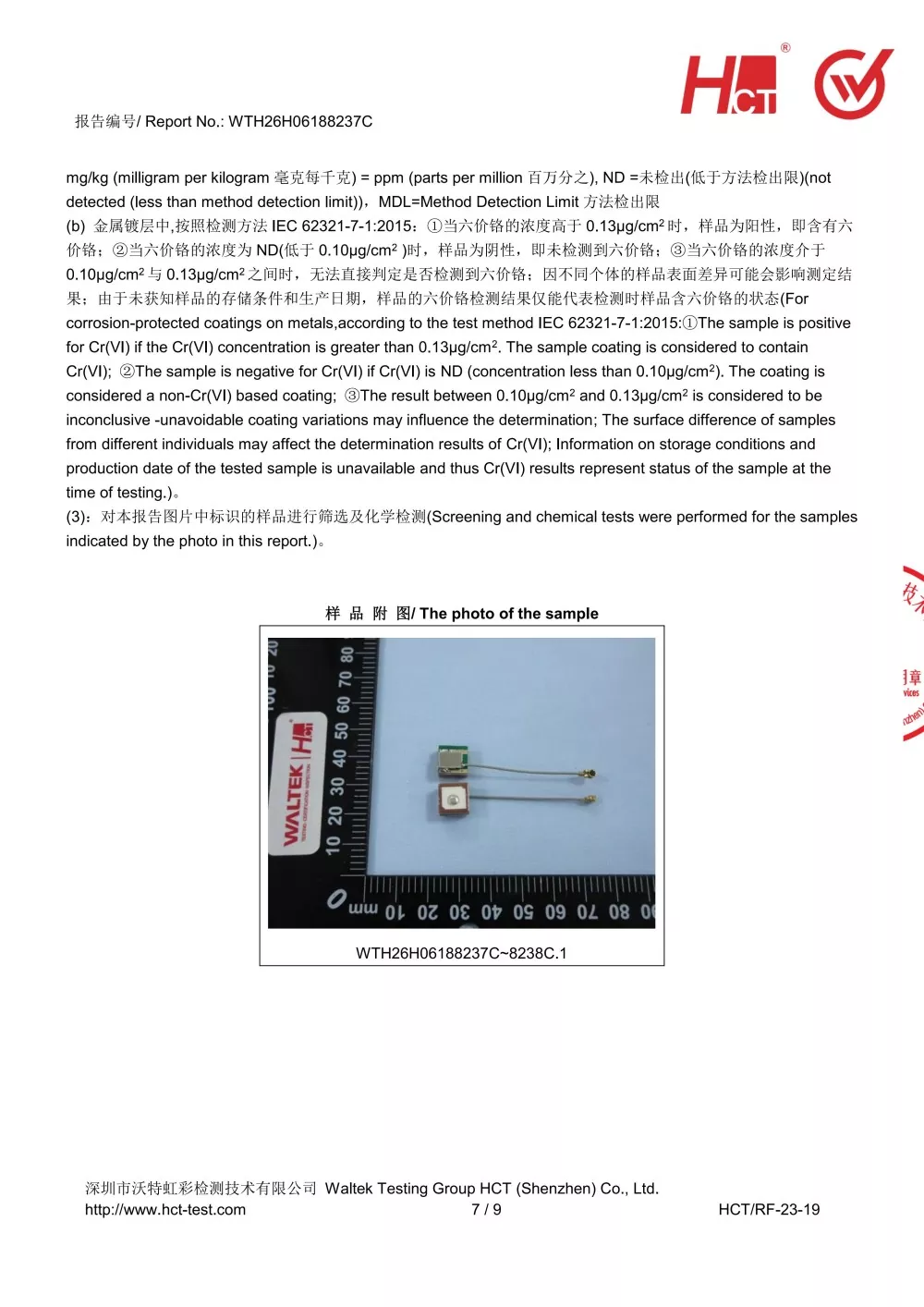

2. 실제 테스트 데이터에 초점을 맞추고 이론적인 매개변수를 거부합니다. 시장에 나와 있는 대부분의 제조업체는 실제 테스트 지원 없이 이론적인 사양만 제공합니다. 평판이 좋은 원래 제조업체는 암실 테스트 보고서, 실외 현장 테스트 비디오, 고저온 노화 테스트 데이터(진짜이고 검증 가능한 매개변수)를 제공할 수 있습니다.

3. 법 집행 장비에 특화된 최적화 제품 선택: 표준 내비게이션 안테나는 법 집행 장치의 다중 안테나 공존, 금속 차폐 또는 인체 방해에 최적화되지 않아 단일 군인 장치 작동 조건에 적합하지 않습니다. 내부 RF 간섭의 핵심 문제를 해결하려면 법 집행 단말기에 맞게 특별히 맞춤 설계된 안테나를 선택하는 것이 중요합니다.

4. 원천 공장과의 직접적인 협업을 우선시하라: R&D, 샘플 수정, 대량 생산, 애프터서비스 등의 통합 역량을 갖춘 중국 제조업체를 선택하라. 이를 통해 신속한 맞춤화, 안정적인 공급, 신속한 애프터서비스 지원이 가능하며 중개업체에 의한 가격 인상 및 기술 조정 시 의사소통 격차와 같은 문제를 피할 수 있습니다.

FAQ

Q1: 이 세라믹 안테나는 모든 브랜드의 신체 착용 카메라와 호환될 수 있습니까?

시중에서 판매되는 대부분의 4G/5G 신체 착용 법 집행 카메라, 방폭형 증거 수집 단말기 및 실외 검사 바디캠과 호환되는 동시에 장치 구조, 인터페이스 및 크기에 정확하게 맞춰진 맞춤형 비표준 구성도 지원합니다.

Q2: 세라믹 안테나는 어떤 면에서 FPC 안테나보다 성능이 뛰어납니까?

핵심 개선 사항에는 더욱 빨라진 위성 획득, 위치 오류 감소, 중단 없는 추적, 극한의 추위부터 고열까지 대폭 강화된 간섭 방지, 진동 방지 및 온도 저항 성능이 포함됩니다. 이러한 업그레이드는 복잡한 실외 조건에서 발생하는 위치 오류를 완전히 해결하고 장비 애프터 서비스 비용을 크게 줄여줍니다.

Q3: 맞춤화, 샘플링 및 소규모 시험 주문을 지원합니까?

지원하다! 직접 제조업체로서 당사는 프로토타입 제작, 소규모 배치 시험 주문 및 대규모 대량 생산 서비스를 제공하며 고객 도면 및 성능 요구 사항에 따라 완전히 맞춤화할 수 있습니다.

Q4: 해외수출에도 사용이 가능한가요? 필요한 인증이 모두 완료되었나요?

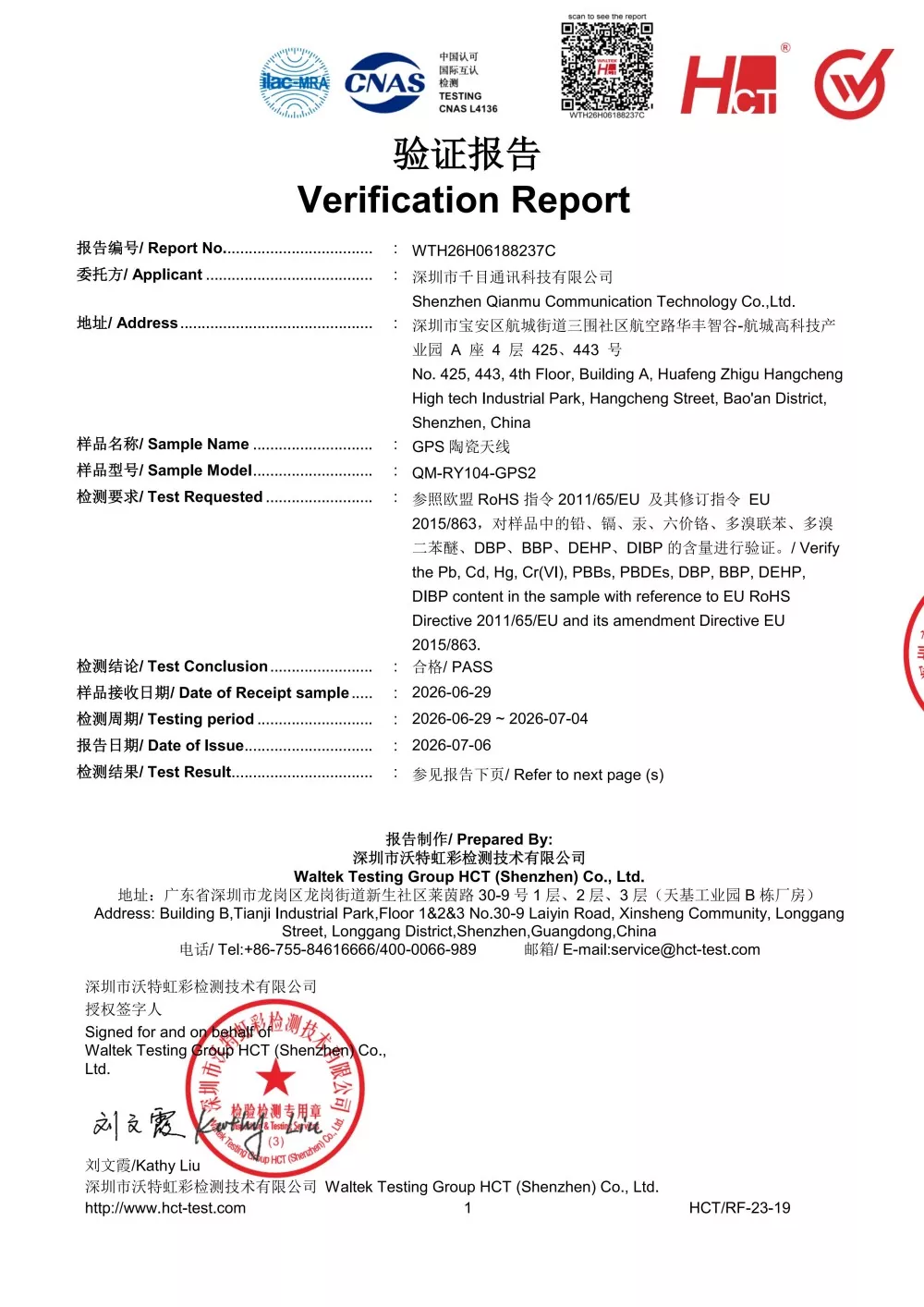

모든 제품에는 CE, FCC, RoHS를 포함한 전체 수출 인증이 포함되어 있어 글로벌 표준을 충족하며 유럽, 미주, 동남아시아, 중동 및 기타 모든 지역으로 걱정 없이 수출할 수 있습니다.

Q5: 극한의 고온 및 저온 조건에서도 제품 성능이 안정적입니까?

이 제품은 산업 등급의 넓은 온도 설계를 특징으로 하며, -40°C ~ +75°C 범위의 환경에서 성능 저하를 최소화하면서 엄격한 고저온 사이클링 노화 테스트를 거쳤으며, 24시간 내내 실외, 광산, 극한 저온 및 고온 조건에 완벽하게 적합합니다.
