신체 착용 카메라 4G/5G 안테나

Shenzhen Qianmu Communication Technology Co., Ltd.는 신체 착용 카메라 4G/5G 안테나에 대한 국내 R&D 및 제조 소스 공장입니다.

우리는 4G LTE 및 주류 국내외 5G Sub6G 주파수 대역과 호환되는 자체 FPC 광대역 Sub6G 내장 안테나를 개발했습니다. 안테나는 소형 장치 공간, 금속 차폐, 배터리 간섭, 인체 마모로 인한 신호 손실, 열악한 현장 작동 조건 등의 문제를 해결하기 위해 전문적인 성능 최적화를 거쳤습니다.

안테나는 신뢰성이 높은 PI 유연한 기판을 사용하고 산업용 접착제로 장착되어 컴팩트한 장치 구조에 적합합니다. 모든 제품은 실제 작동 환경을 재현하기 위해 무향실에서 전체 OTA 시뮬레이션 테스트를 거칩니다. VNA 및 OTA 테스트 기록은 생산 배치별로 보관되며 요청 시 검사 보고서가 제공될 수 있습니다.

전문적인 기술 정의

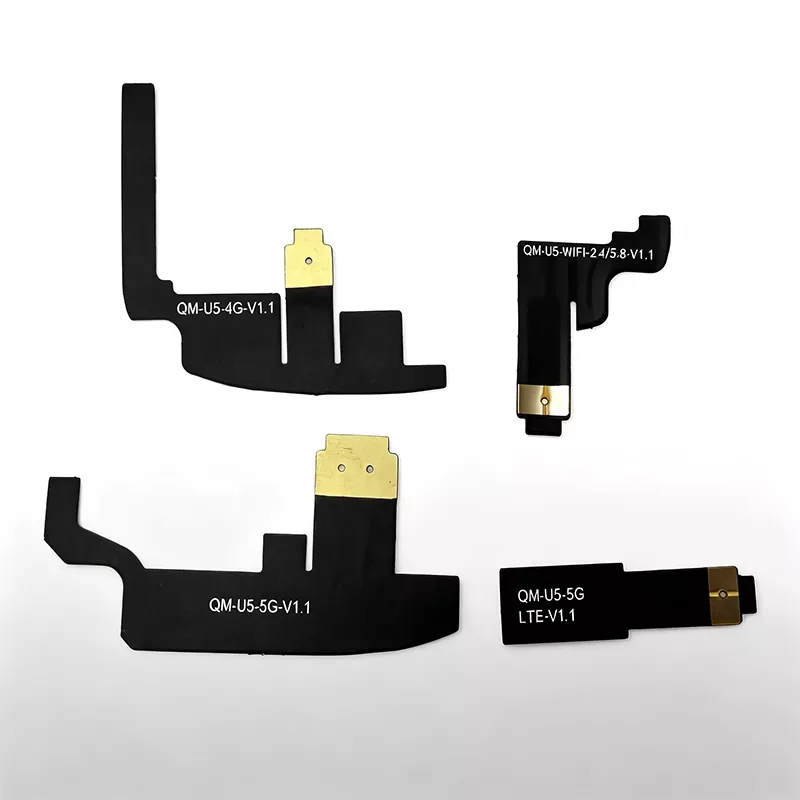

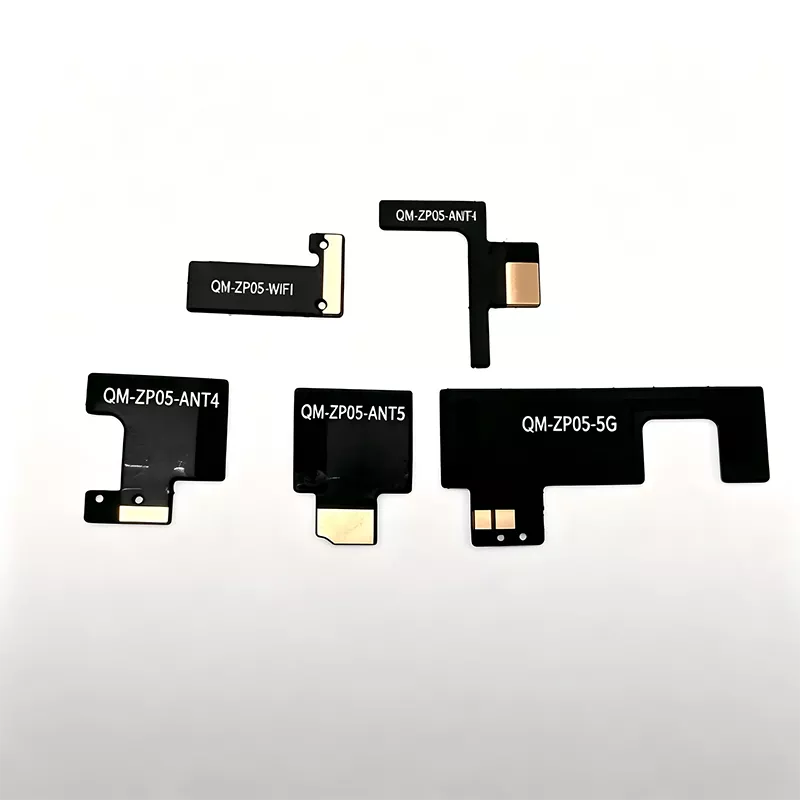

신체 착용 카메라 4G/5G 안테나는 광대역 PIFA FPC 유연한 내장 Sub6G 안테나입니다. LTE 대역 B1/B3/B5/B8/B20/B38/B40 및 주류 5G Sub6G 대역 N41/N78/N79를 지원합니다. 안테나는 산업용 등급 고온 양면 접착제 및 U.FL/IPEX RF 급전선과 결합된 진동 방지, 염수 분무 방지, 굽힘성이 뛰어난 PI 필름 기판을 사용하므로 신체 착용 카메라의 내부 설치에 이상적입니다.

기존 IoT FPC 안테나와 달리 설계 단계에서는 금속 케이스, 리튬 배터리, 카메라 브래킷, 마더보드 실드 커버, 인체 팬텀 모델을 포함한 전체 시스템 3D 시뮬레이션을 시뮬레이션 환경에 통합합니다.

공장에서 50Ω 임피던스로 사전 정합되었으며 동시에 낙하, 온도 사이클링, 염수 분무 및 습도 신뢰성 테스트를 거쳤습니다. 이를 통해 고객 시스템 통합 작업량이 줄어들고 경찰 하드웨어 프로젝트의 개발 주기가 단축됩니다.

안테나의 완전한 작동 원리

전체 안테나는 FPC 방사 도체, 산업용 접착 백킹 레이어, U.FL 동축 피더 및 메인보드 RF 매칭 네트워크로 구성되어 고주파 전자파의 양방향 변환을 가능하게 하여 4G/5G 셀룰러 신호 전송 및 수신을 구현합니다.

전송 중에 레코더의 통신 모듈은 비디오 스트림, SOS 경고 및 위치 데이터를 고주파 전기 신호로 변환하며, 이 신호는 동축 케이블을 통해 FPC 공진 구조로 전송됩니다. 이 신호는 외부 방사용 4G/5G 전자파로 변환돼 증거 정보를 기지국으로 전송한다.

수신 중에 안테나는 기지국에서 전자파를 포착하여 전기 신호로 변환한 다음 모듈로 다시 전송하여 예약 명령 및 원격 매개변수 수신을 완료합니다.

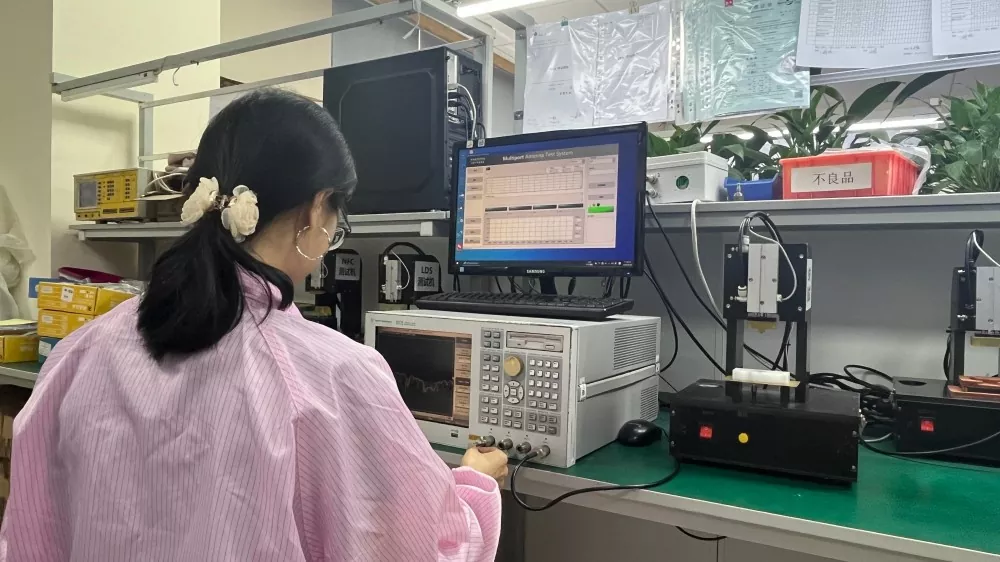

인체 등에 착용하여 발생하는 RF 손실을 보상하기 위해 인체 팬텀 모델을 이용한 무반향실에서의 시뮬레이션을 통해 성능을 향상시켰으며, 기존 FPC 안테나 대비 TIS 수신 감도가 22.8dB 향상되었습니다. 시뮬레이션된 착용 조건에서 LTE B8용 표준 안테나의 효율성은 40.46%에 불과한 반면, Qianmu의 안테나는 LTE 저주파에서 ≥52%, 5G N78에서 ≥47%를 달성합니다. 각 배치는 VNA를 통해 샘플링 및 재테스트를 거치며 고객 검증을 위해 테스트 곡선 및 생산 기록이 보관됩니다.

호환 장치 및 액세서리

최종 장치와 호환 가능

1. 공공 보안 및 교통 경찰 4G/5G 고화질 법 집행 기관 카메라

2. 도시 관리, 도로 관리, 소방서 시청각 증거 수집을 위한 신체 카메라

3. 화학 및 광업 산업을 위한 방폭형 본질 안전 법 집행 기록계

4. 전원검사 단일병사 기록단말기

5. 해외수출 4G/5G 단일병사 법집행장치

호환 가능한 통신 모듈

- 4G LTE Cat.1 / Cat.4 통신 모듈 5G Sub-6GHz 국산/수입 통신모듈 4G+5G+WiFi 다중 모드 통합 통신 모듈

생산을 위해 공장에서 공급되는 자재

다양한 길이의 U. FL/IPEX 동축 케이블, 강화 강판, 고온, 내염성 산업용 접착 백킹. 고객을 위한 2차 처리를 최소화하기 위해 마더보드 설계에 따라 케이블 길이와 커넥터 사양을 사용자 정의할 수 있습니다.

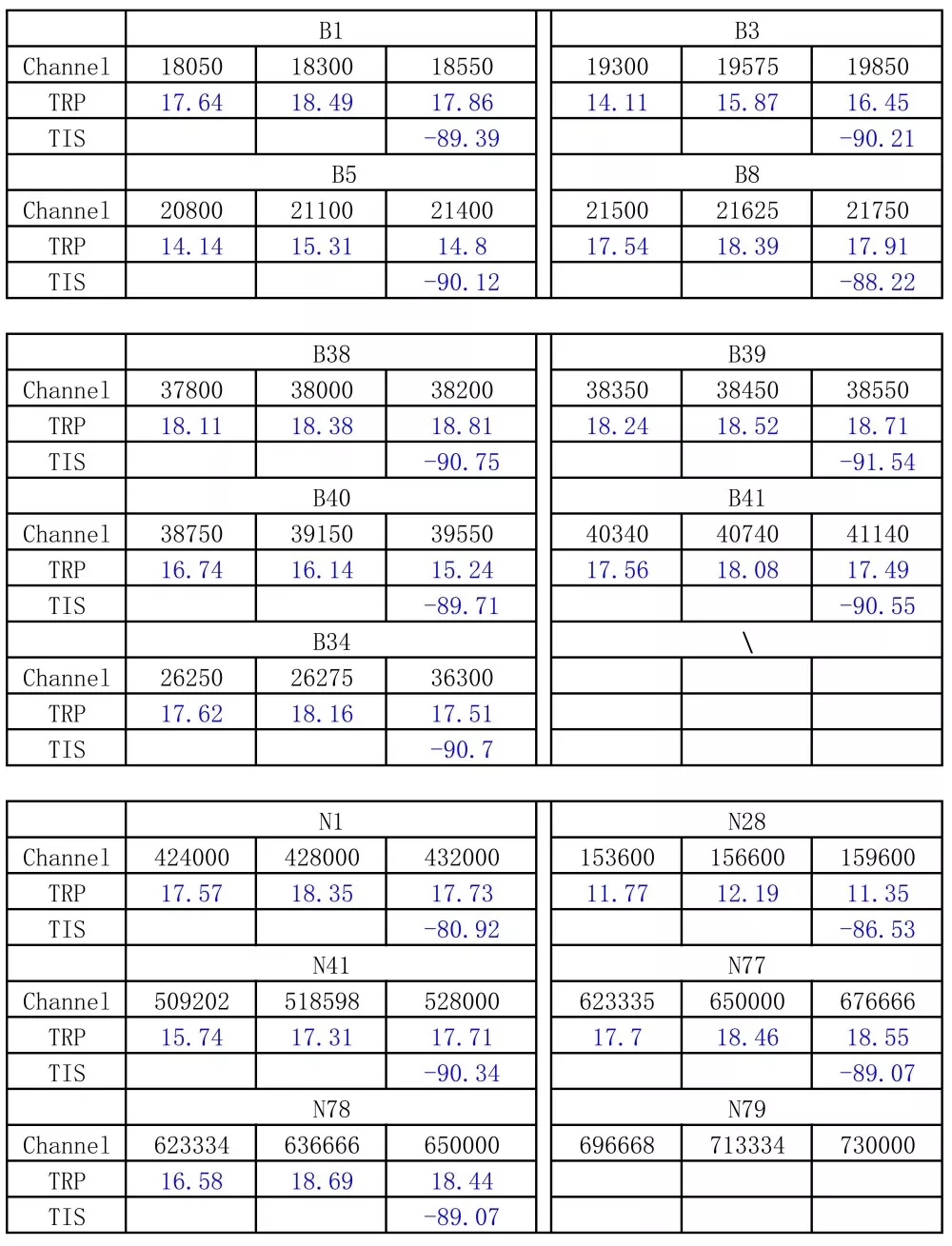

기술 사양

안테나 조달 및 선택 가이드

1. 자유 공간 매개변수에만 의존하기보다는 신체에 착용한 전체 장치의 실제 측정 데이터에 중점을 둡니다. 일반적인 제조업체 데이터시트는 베어 보드에서 측정한 값을 제공합니다. 장치 하우징에 설치되고 마모되면 성능이 크게 저하됩니다. 구매할 때 항상 전체 시스템 VNA/OTA 테스트 보고서를 요청하고 이론적 사양에만 의존하지 마십시오.

2. 1인용 법집행 장비 대량 생산 경험이 있는 원천 공장을 우선적으로 선정한다. 단일 군인 장치의 과제는 금속 하우징 및 배터리, 인체 마모 및 열악한 환경의 간섭을 처리하는 데 있습니다. 사전 프로젝트 경험이 있는 공장은 초기 구조 및 PCB 권장 사항을 제공하여 금형 수정 및 재작업의 필요성을 줄일 수 있습니다.

3. 국내 주파수 대역과 국제 주파수 대역을 구분하고, 신뢰성 시험 기준을 명확하게 정의합니다. 국내 프로젝트의 경우 LTE B1/B3/B5/B8/B20 및 5G N41/N78/N79를 확인하세요. 수출 프로젝트의 경우 해당 해외 주파수 대역을 확인하세요. 낙하, 염수 분무 및 고온/저온 샘플링 테스트를 완료해야 합니다. 소비자 등급 안테나는 경찰 현장 작업 요구 사항을 충족할 수 없습니다.

4. RF 기술 서비스의 가치를 평가하고 단순한 가격 비교를 피하십시오. 프로젝트 개발 과정에서 간섭, 주파수 편차, 착용 성능 저하 등이 자주 발생합니다. 중개업체에는 RF 기술 역량이 부족합니다. 레이아웃 권장 사항을 제공하고 전체 시스템 오류 문제 해결을 지원할 수 있는 제조업체의 우선 순위를 지정하십시오.

Shenzhen Qianmu Communications를 선택하는 이유

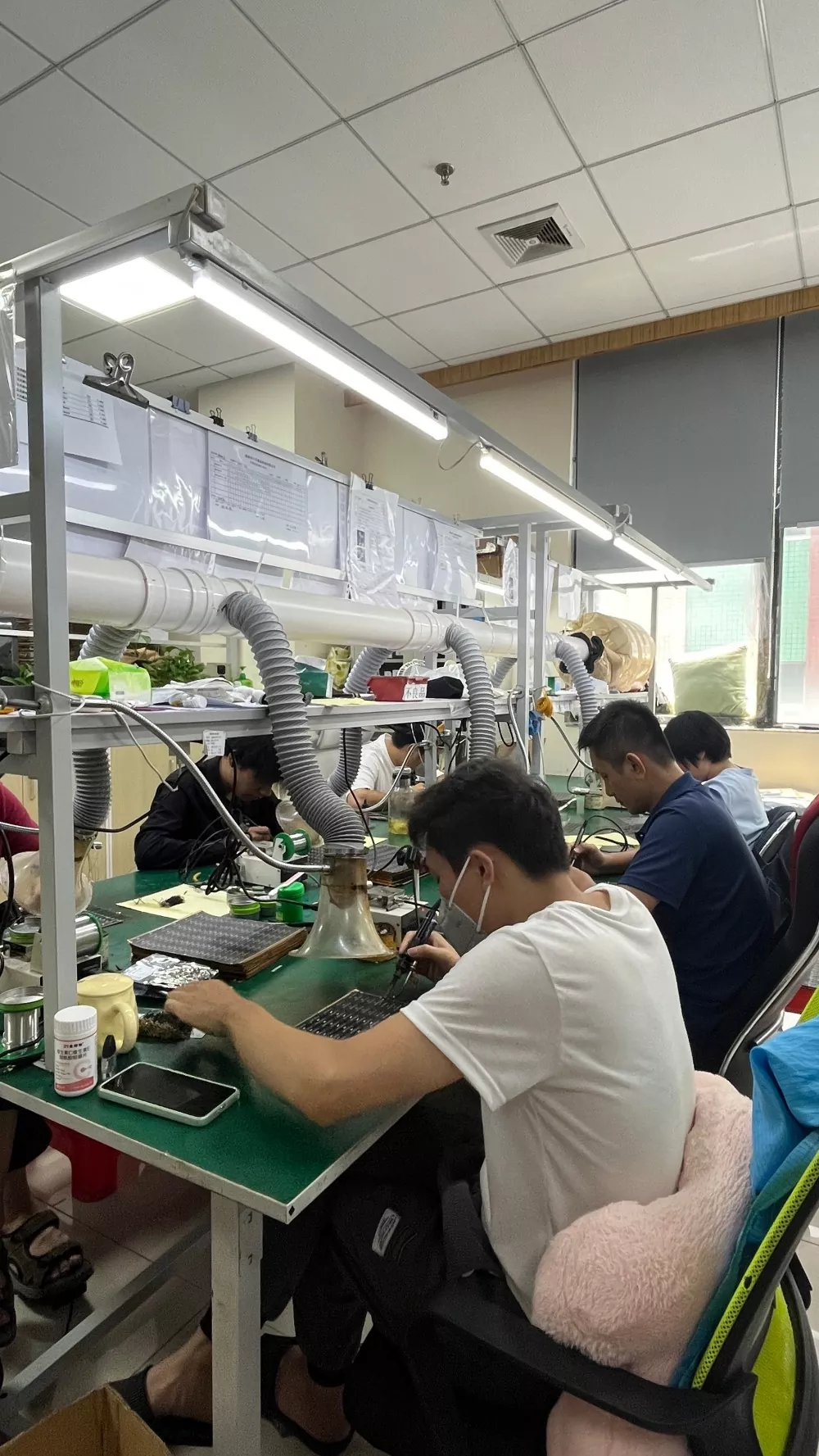

1. 중간 가격 인상 없이 소스 공장에서 직접 공급됩니다. 자체 생산 라인에서는 FPC 절단, 보강, 접착 백킹 및 전체 전기 검사를 처리합니다. 대량 주문에 대한 경쟁력 있는 가격, 장기적인 프레임워크 공급 지원, 경찰 조달 입찰 프로젝트에 적합합니다.

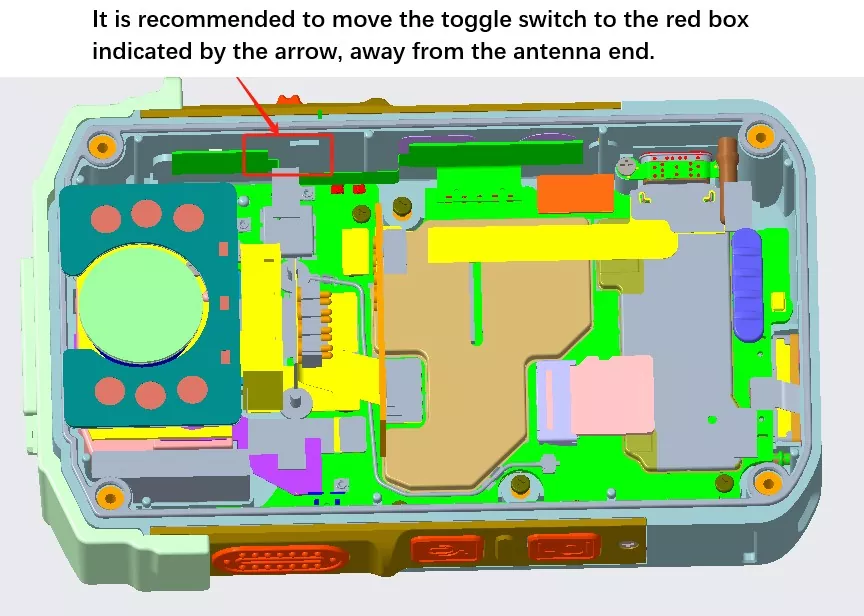

2. 개인 병사 장비를 전문으로 하는 당사는 초기 단계의 R&D에 깊이 참여해 왔으며 다양한 신체 장착 카메라 및 병사 단말기의 대량 생산 및 배포에 대한 광범위한 경험을 보유하고 있습니다. 새로운 프로젝트의 경우 3D 설계를 받고, 안테나 레이아웃 및 간격 제한 솔루션을 제공하고, 설계 결함을 방지하고, 금형 수정 비용을 줄일 수 있습니다.

3. 유연한 OEM/ODM 사용자 정의는 불규칙한 FPC 절단, 피더 길이, 커넥터 사양 및 주파수 대역 미세 조정을 지원합니다. 35 영업일 이내에 표준 샘플 배송.

4. 완전한 대외 무역 지원 능력 [이미지 자리 표시자: 인증 문서 모음(CE, FCC, RoHS, ISO)] 회사는 독립적인 수출입 권한을 보유하고 있으며 모든 자격을 보유하고 있습니다. 우리는 영어 기술 사양 및 테스트 보고서를 제공하고 FOB 심천 무역 조건을 지원하며 해외 보안 솔루션 제공업체 및 구매자와 연결할 수 있습니다.

5. 엔드 투 엔드 기술 애프터 서비스: 전체 장치에서 4G/5G 신호 이상이 발생할 경우 RF 엔지니어는 성급하게 문제를 안테나 문제로 돌리지 않고 근본 원인(안테나, 구조 또는 모듈)을 식별하는 데 도움을 드립니다. 샘플 테스트, 파일럿 생산, 대량 생산 단계 전반에 걸쳐 지속적인 기술 협력이 제공됩니다.

FAQ

Q1: 신체 착용 카메라 4G/5G 안테나를 Wi-Fi 모듈과 공유할 수 있습니까?

A: 이 안테나는 4G LTE/5G Sub6G 셀룰러 대역용으로 설계되었습니다. Wi-Fi 기능이 필요한 경우, 동일한 안테나를 공유하면 간섭이 발생하고 셀룰러 통신 성능이 저하될 수 있으므로 별도의 Wi-Fi 안테나를 구성하는 것이 좋습니다.

Q2: 신체 착용 카메라에는 불규칙한 내부 구멍이 있습니다. 안테나는 그러한 모양에 맞게 맞춤 절단을 지원합니까?

A: 맞춤형 절단을 지원합니다. 클라이언트는 케이스의 3D 도면을 제공하고, 우리는 모양 디자인을 제안하고 프로토타입을 완성하며 전체 장치 핏에 대한 실제 테스트를 수행하기 위해 사용 가능한 공간을 평가합니다.

Q3: 접착식 뒷면을 사용하는 것 외에 FPC 안테나를 고정하는 다른 방법이 있습니까?

A: 컴팩트한 하우징을 갖춘 신체 착용형 카메라의 대량 생산에는 산업용 접착 접합이 주류 방법입니다. ZIF 커넥터는 상당한 공간을 차지하므로 거의 사용되지 않습니다. 안테나 도체 영역에 나사를 조이는 것은 엄격히 금지됩니다. 안테나가 손상되고 충격 시 고장이 발생할 수 있습니다.

Q4: 신체에 착용한 카메라의 4G/5G 신호가 좋지 않은 이유는 항상 안테나 품질 문제 때문입니까?

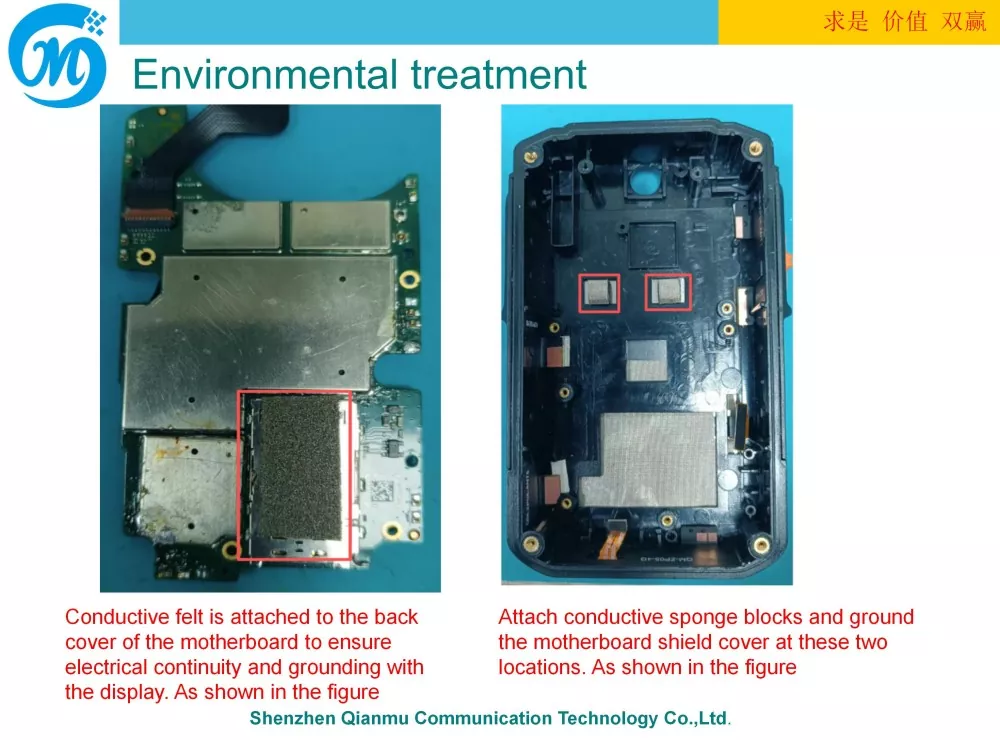

답: 반드시 그렇지는 않습니다. 대부분의 신호 문제는 공간 부족, 안테나가 금속 간섭 소스에 가깝거나 커넥터가 느슨하거나 인체 시뮬레이션이 부족하여 발생합니다. 엔지니어는 작동 조건을 재현하여 문제의 근본 원인을 정확하게 식별할 수 있습니다.

Q5: 공장 감사가 지원됩니까? 자격 서류를 제3자에게 제공할 수 있나요?

A: 예약 시 현장 공장 감사가 지원됩니다. ISO, RoHS, CE, FCC 및 배치 테스트 보고서의 전자 버전이 제공됩니다. 경찰 조달 입찰의 경우 스탬프가 찍힌 종이 사본을 제공할 수 있습니다.

법인정보

Shenzhen Qianmu Communication Technology Co., Ltd.는 10년 넘게 내장형 RF 안테나의 연구, 개발 및 제조에 전념해 왔으며 신체 착용 카메라, 웨어러블 장치 및 IoT FPC 산업용 애플리케이션용 안테나를 전문으로 하고 있습니다. R&D, 생산 및 국제 무역 영업을 통합한 이 회사는 보안 장비 통합업체, 법 집행 장비 브랜드 및 해외 ODM/OEM 고객을 위해 샘플, 맞춤형 개발 및 대규모 공급을 포함한 원스톱 RF 안테나 솔루션을 제공합니다.

회사 주소: 광둥성 심천시 바오안구 항청 가도 산웨이 커뮤니티 항공 도로 3호 Huafeng Zhigu Hangcheng 하이테크 산업 단지 A 빌딩 4층 425, 443호 전화: 0755-21633653 이메일: qianmu188@126.com 지원 서비스: 무료 샘플 테스트, 새 프로젝트를 위한 3D 구조 안테나 평가, RF 기술 지원, 전체 수출/정책 인증 문서
