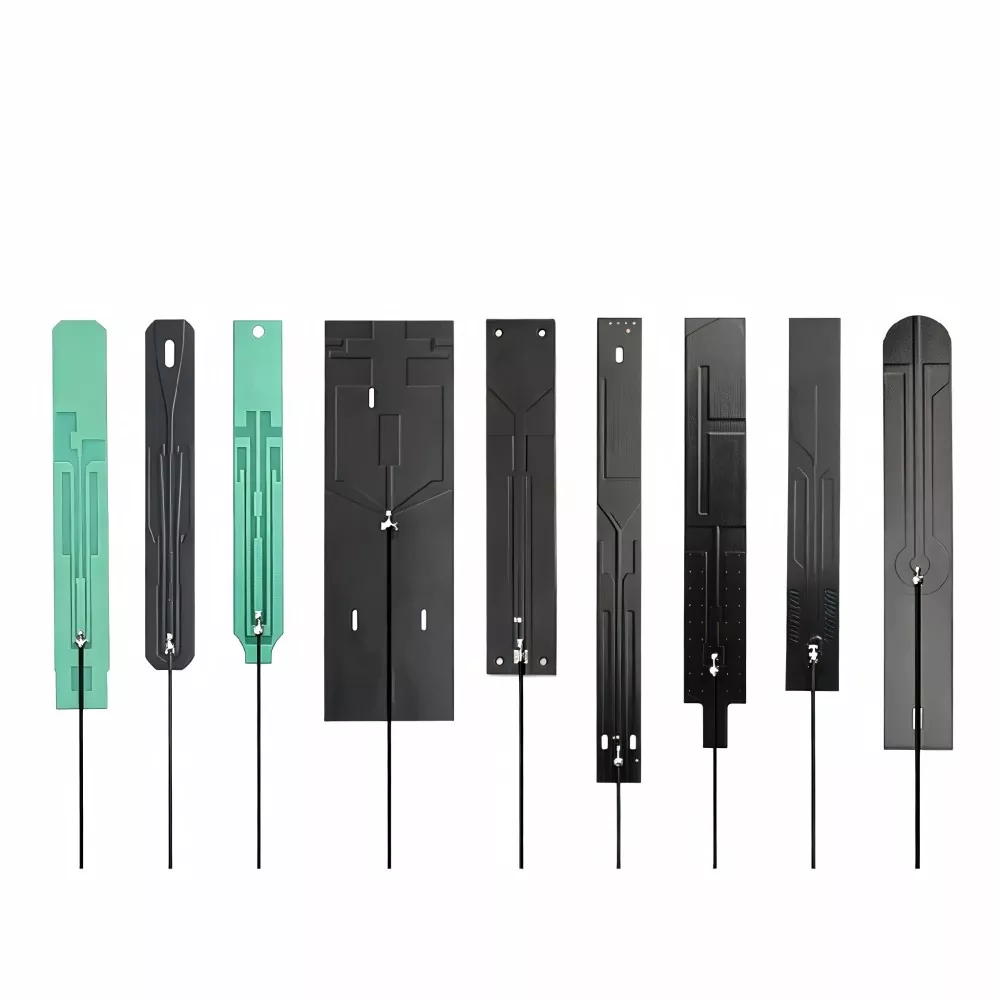

PCB 안테나는 방사 요소를 인쇄 회로 기판에 통합하므로 정의된 기판 레이아웃과 별도의 안테나 구성 요소를 위한 제한된 공간을 갖춘 전자 제품에 대한 잠재적인 옵션이 됩니다. 회로 레이아웃과 RF 요구 사항을 적절하게 고려하면 설계를 통해 구성 요소 통합을 단순화할 수 있습니다.
첸무임베디드 무선 애플리케이션을 위한 안테나 솔루션을 제공합니다. 적합한 설계를 선택하려면 작동 주파수, 사용 가능한 보드 영역, 접지면, 인클로저 재료 및 장치의 목표 RF 성능을 고려해야 합니다. 이러한 요소는 개발 중에 피할 수 있는 레이아웃 변경을 최소화하기 위해 하드웨어 설계 단계에서 가장 잘 평가됩니다.
PCB 안테나는 회로 기판에 통합된 전도성 패턴을 사용합니다. 그 기하학적 구조와 전기적 특성은 목표 주파수, 사용 가능한 치수 및 주변 회로 구조에 따라 달라집니다.
메인보드와 별도로 장착된 안테나와 달리 이 설계는 PCB 레이아웃 결정과 밀접하게 연결되어 있습니다. 방사 요소, 급전점, 접지면 및 인근 구성 요소는 모두 최종 성능에 영향을 미칠 수 있습니다.
새 프로젝트의 안테나를 평가할 때 다음 사항을 고려하십시오.
주파수 범위:무선 애플리케이션에 따라 필요한 작동 대역과 대역폭을 정의합니다.
보드 레이아웃:안테나 요소와 권장 여유 공간을 위한 적절한 공간을 확보하십시오.
접지면:보드의 접지 구조와 그것이 임피던스 및 방사에 미치는 영향을 평가합니다.
구성 요소 위치 지정:배터리, 디스플레이, 커넥터, 케이블 및 금속 부품의 근접성을 고려하십시오.
임피던스 매칭:프로토타입 테스트 중에 부품 일치 및 RF 튜닝을 위한 공간을 확보하십시오.
인클로저 호환성:하우징 재료, 장착 위치 및 내부 구조의 영향을 평가합니다.
PCB 또는 인클로저를 변경하면 RF 동작에 영향을 미칠 수 있으므로 안테나는 의도된 장치 구성 내에서 평가되어야 합니다.
내장형 안테나 설계는 주파수 요구 사항, 회로 레이아웃 및 설치 조건이 호환되는 경우 다양한 무선 제품에 적합할 수 있습니다.
IoT 및 연결된 장치
PCB가 충분한 공간과 적절한 접지 기준을 제공하는 경우 센서 노드, 스마트 홈 장비 및 기타 연결된 전자 장치는 보드 통합 안테나를 사용할 수 있습니다. 선택 시 통신 대역과 최종 인클로저를 고려해야 합니다.
Wi-Fi 및 블루투스 제품
무선 주변기기 및 소형 전자 장비는 단거리 통신을 위해 통합 안테나를 사용할 수 있습니다. 필요한 주파수 대역과 완제품의 RF 목표를 기준으로 성능을 확인해야 합니다.
무선 모듈 및 제어 보드
통신 모듈 및 전자 제어 시스템은 회로 기판에 직접 안테나를 수용할 수 있습니다. 설계는 모듈 레이아웃, 구성요소 배치 및 의도된 작동 환경과 일치해야 합니다.
공간이 제한된 전자 장치
소형 장치의 경우 사용 가능한 안테나 영역을 배터리, 디스플레이, 커넥터 및 기타 구성 요소와 함께 평가해야 합니다. 인클로저가 작다고 해서 통합 설계가 충분한 RF 성능을 제공한다는 의미는 아닙니다.
안테나 성능은 방사 형상, 접지면, 피드 구조, 임피던스 매칭 및 주변 재료 간의 상호 작용에 따라 달라집니다. 평가 보드에서 테스트된 설계는 완제품에 설치한 후 다르게 작동할 수 있습니다.
따라서 프로토타입 검증은 대표적인 PCB 레이아웃과 가능한 경우 의도한 인클로저를 사용해야 합니다. 애플리케이션에 따라 엔지니어는 미리 정의된 허용 기준에 따라 VSWR, 임피던스, 이득, 대역폭 및 방사 패턴을 평가할 수 있습니다.
조기 RF 테스트는 생산 준비 중에 수정 비용이 더 많이 들기 전에 레이아웃 제약 조건을 식별하는 데 도움이 될 수 있습니다.
명확한 기술 요구 사항을 제공하면 맞춤형 설계의 타당성을 평가하고 잠재적인 통합 문제를 조기에 식별하는 데 도움이 됩니다.
초기 평가를 위해 가능한 경우 다음 정보를 준비하십시오.
필요한 주파수 대역 및 무선 프로토콜
PCB 크기 및 사용 가능한 안테나 영역
접지면 및 피드 포인트 정보
인클로저 재료 및 인근 구성 요소 위치
대상 RF 매개변수 및 테스트 요구 사항
프로토타입 수량 및 예상 생산량
회로 기판이 아직 개발 중인 경우 레이아웃이 확정되기 전에 안테나 배치를 고려해야 합니다. 이를 통해 하드웨어 및 RF 팀은 안테나 영역, 지상 구조 및 주변 구성 요소를 조정할 수 있습니다.
메인 PCB가 필요한 안테나 구조를 수용할 수 없는 경우 대체 구성을 평가해 볼 가치가 있습니다. 최종 선택은 장치의 기계적 제약, RF 목표 및 제조 요구 사항을 반영해야 합니다.
