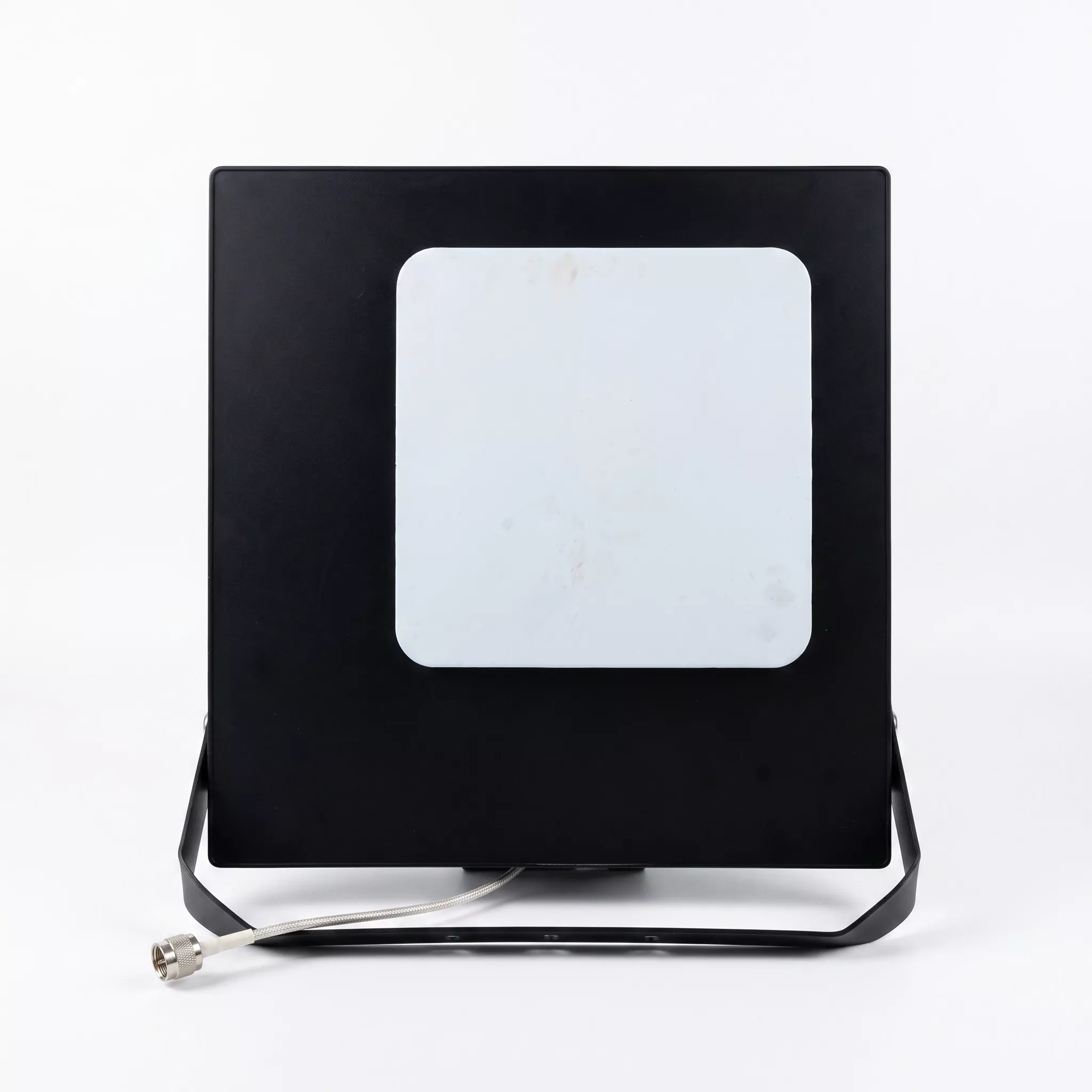

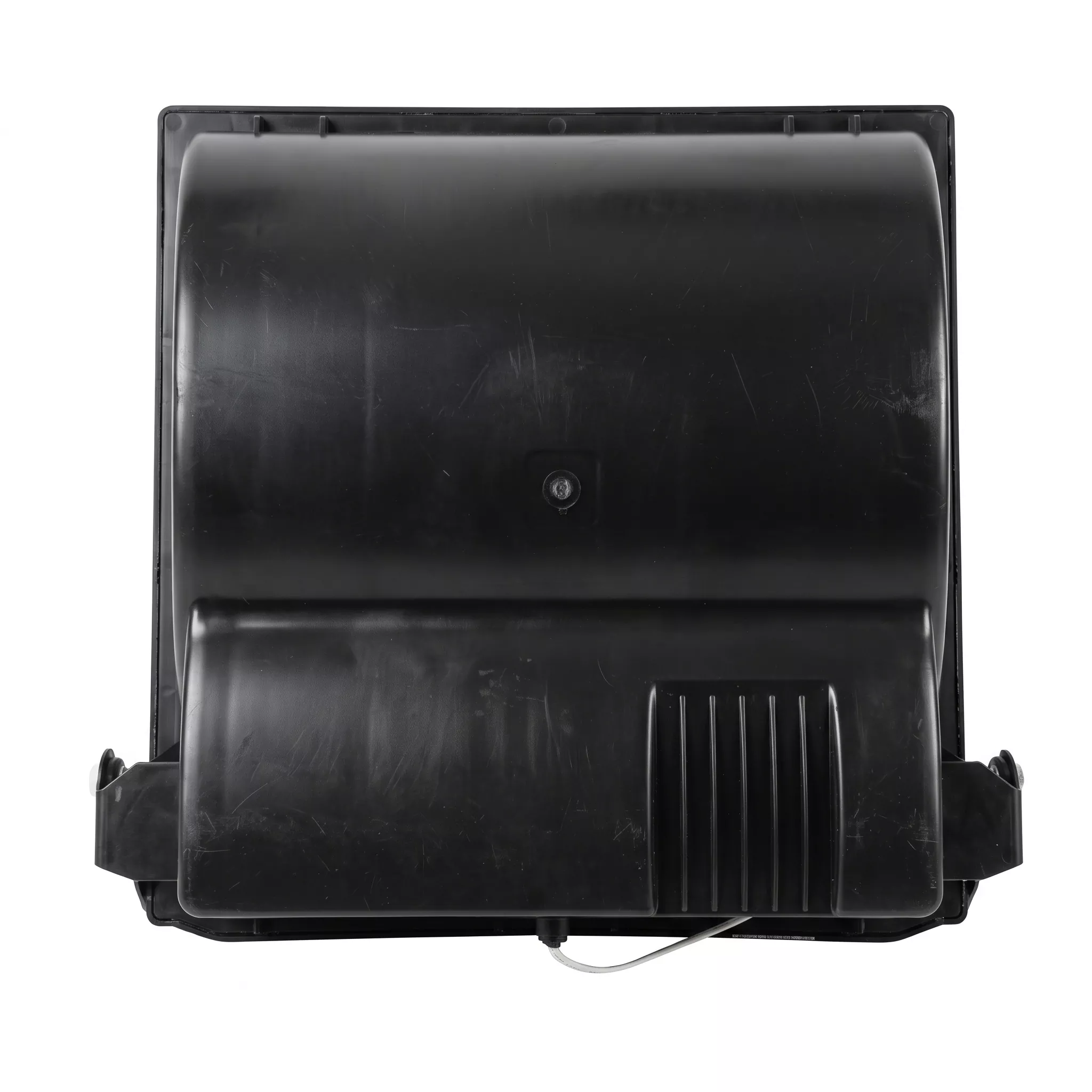

스포트라이트 안테나

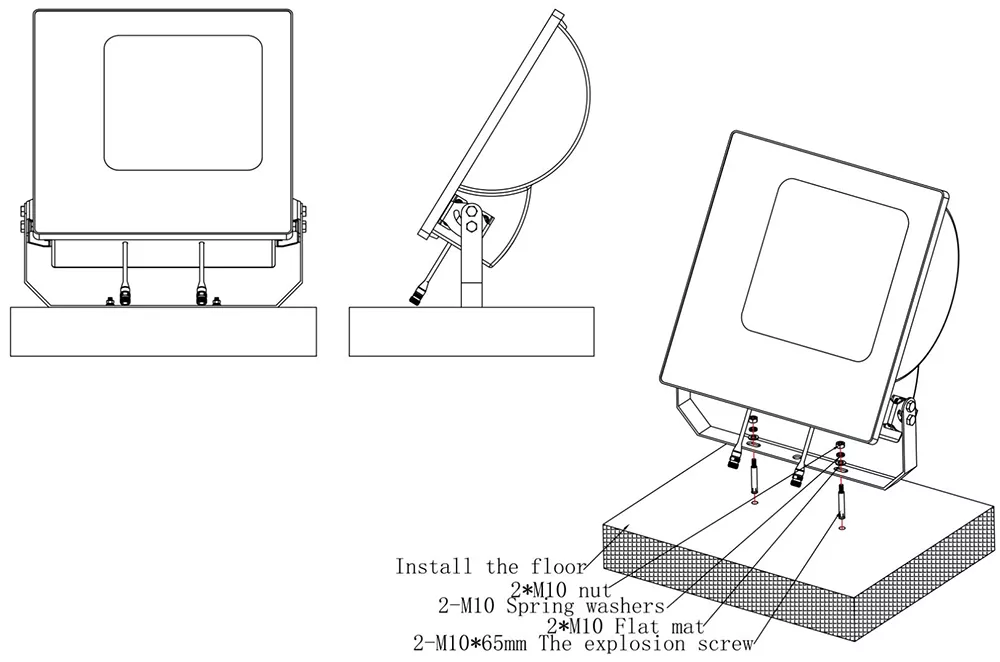

장식용 스포트라이트형 또는 위장 투광등 기지국 안테나라고도 알려진 스포트라이트 안테나는 실외 지향성 외부 통신 안테나입니다. 하우징은 실외 조명 스포트라이트의 디자인을 정밀하게 복제했으며, 램프 본체 내부에 4G/5G RF 방사 장치를 통합하여 신호 전송 및 수신을 도시 경관 개선과 결합했습니다. 추가 신호 타워가 필요하지 않으며 옥상, 건물 정면 또는 플랫폼에 설치할 수 있어 기존 안테나와 관련된 건축 접근에 대한 시각적 방해 및 재산 제한과 같은 일반적인 문제를 근본적으로 해결합니다. Qianmu Communications의 이 안테나는 광대역 이중 편파 지향성 기지국 안테나로, 실내외 협업 심층 커버리지 프로젝트를 위해 특별히 설계된 핵심 RF 구성 요소 역할을 합니다. 시중에 판매되는 단순한 모조품과 달리 당사의 안테나는 캐비티 구조 내에서 최적화된 전자기 절연 기능을 갖추고 있어 램프 하우징이 RF 방사를 방해하지 않도록 합니다. 뛰어난 위장 미학과 높은 RF 성능을 모두 제공하므로 전 세계 통신 인프라 업그레이드 프로젝트에 적합합니다.

작동 원리

1. 신호 송수신의 기본 원리

전체 스포트라이트 안테나는 RF 방사 장치, 금속 반사 후면 패널, 방수 위장 하우징 및 듀얼 N형 커넥터의 4가지 핵심 구성 요소로 구성됩니다.

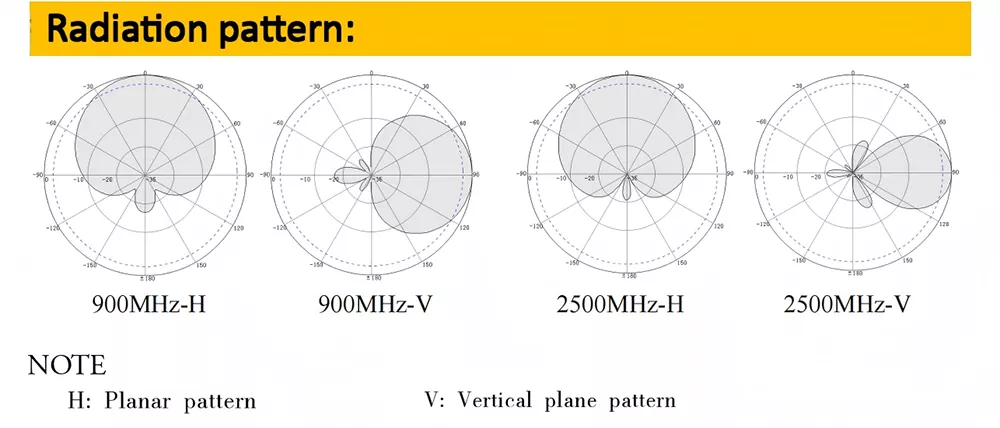

①신호 전송: RRU 장치는 무선 주파수 전기 신호를 출력하며, 이 신호는 두 개의 N-K 커넥터를 통해 안테나 내의 내부 알루미늄 방사 요소로 전송됩니다. 이러한 신호는 공진 공동에 의해 698-3600MHz 범위의 전자기파로 변환된 후 65° 수평 방향 빔을 통해 외부로 방사되어 대상 건물의 바닥을 정확하게 덮습니다.

②신호 수신: 건물 내 휴대폰, IoT 기기에서 방출되는 상류 전자파를 안테나를 통해 전방향으로 포착합니다. 반사경은 간섭 신호를 수집하고 필터링하여 전자기파를 전기 신호로 변환하여 기지국 장비로 다시 전송함으로써 양방향 통신을 완성합니다.

2. 신호 감쇠를 위해 최적화된 코어를 갖춘 위장 쉘

대부분의 저가형 안테나는 표준 플라스틱 하우징을 사용하므로 RF 손실이 15%를 초과하여 셀 가장자리에서 신호가 약해지고 네트워크 속도가 느려집니다. Qianmu Communications의 공장은 수정된 UABS 투명 웨이브 하우징을 독립적으로 개발했으며 실험실 측정 결과 RF 손실이 6.2%에 불과한 것으로 나타났습니다. 적층형 알루미늄 방사 어레이와 결합하면 기존 하우징의 금속 브래킷으로 인해 발생하는 차폐 효과를 방지하여 동일한 조건에서 다운링크 네트워크 속도를 30% 증가시킬 수 있습니다. 요청 시 벡터 네트워크 분석기의 원시 측정 데이터를 이용할 수 있습니다.

기술 사양

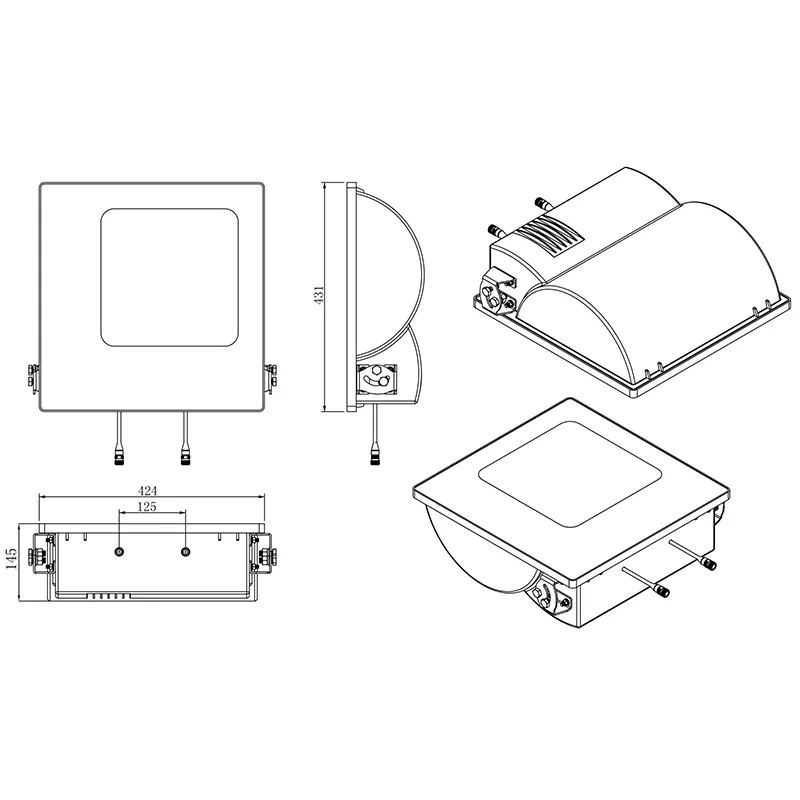

기계적 구조적 매개변수

구매 및 선택 가이드

1. 주파수 대역 커버리지를 우선적으로 확인하세요. 중국의 주류 5G 3.5GHz 대역의 경우 1710~3600MHz를 지원하는 광대역 스포트라이트 안테나 선택이 필수적이다. 최대 2700MHz의 구형 안테나는 현재 5G 네트워크를 지원할 수 없으며 나중에 전체 교체가 필요하므로 프로젝트 비용이 크게 증가합니다.

2. 실제 RF 매개변수를 확인하고 오해의 소지가 있는 사양을 거부합니다. 구매하기 전에 공급업체에게 동일한 모델에 대해 측정된 벡터 네트워크 분석기 곡선을 제공하도록 요구하고 이득, VSWR 및 전후 비율의 세 가지 주요 지표를 확인하는 데 중점을 둡니다. 시중에 나와 있는 저가형 제품은 이득을 과장하는 경우가 많아 실제 도달 거리가 40% 이상 감소합니다.

3. 실외 보호 및 자재 강조: 비와 태풍이 자주 발생하는 해안 지역에서는 내후성 UABS 인클로저와 결합된 다이캐스트 알루미늄 진동기를 사용해야 합니다. 얇은 철판 진동기 및 일반 플라스틱 인클로저는 1~2년 후에 부식 및 물 유입으로 인해 시간이 지남에 따라 유지 관리 비용이 매우 높아집니다.

4. 자체 R&D 및 생산 능력을 갖춘 제조업체를 선택하십시오. 중개인은 연구 개발, 품질 관리가 부족하고 사용자 정의, 테스트 보고서 또는 판매 후 기술 지원을 제공할 수 없습니다. 원 제조사와의 직접 연결을 통해 보조자재 공급, 맞춤형 매개변수의 동기화, 빠른 A/S, 대량 주문 시 안정적인 배송이 가능합니다.

FAQ

Q1: 이 스포트라이트 안테나는 어떤 통신 주파수 대역을 완전히 커버합니까? 5G를 지원하나요?

A: 안테나는 698-960MHz 및 1710-3600MHz 주파수 대역에서 작동하며 2G GSM, 3G UMTS 및 4G LTE의 모든 대역과 완벽하게 호환됩니다. 국내 주류 5G NR 대역 N41/N78은 물론 해외 주요 5G 대역도 지원한다. 단일 배포로 위상 안테나 교체 없이 협업 4G+5G 범위를 구현할 수 있습니다.

Q2: OEM/ODM 맞춤화를 지원합니까? 어떤 매개변수를 수정할 수 있나요?

A: 소스 공장으로서 조정 가능한 안테나 이득, 빔 폭, 커넥터 유형(N/4.3-10), 하우징 색상 및 본체 실크스크린 로고 등 전면적인 맞춤화 서비스를 제공합니다. 특별한 협대역 해외 프로젝트의 경우 당사 R&D 팀이 RF 발진기를 재조정할 수 있습니다.

Q3: 회사는 현장 공장 감사를 지원합니까? 자격 서류를 제공할 수 있나요?

A: Shenzhen Qianmu Communication Technology Co., Ltd.는 하루 전에 사전 예약을 통해 방문객에게 공장 견학을 제공하여 제조 시설, 생산 라인 및 RF 실험실에 접근할 수 있도록 합니다. 전체 ISO, CE, FCC 및 RoHS 인증은 제3자 테스트 보고서와 함께 전자 형식으로 무료로 제공됩니다. 공식 인장이 찍힌 원본 인쇄본은 입찰 목적으로 제공될 수 있습니다.
