헤드폰 WiFi 안테나

헤드폰 WiFi 안테나는 적응성이 뛰어난 컴팩트한 무선 통신 안테나로, 헤드폰을 WiFi에 연결하고, HD 오디오를 무선으로 전송하고, 클라우드 기반 펌웨어 업데이트를 수행하고, 지연 시간이 짧은 오디오-비디오 동기화를 달성할 수 있는 핵심 하드웨어 역할을 합니다. 기존 외부 안테나나 표준 Bluetooth 안테나와 달리 이 전용 헤드폰 WiFi 안테나는 오버이어 헤드폰의 좁은 공간 제약, 금속 케이스 차폐, 신호 방해를 유발하는 밀착 마모, 복잡한 실내 신호 환경에 맞게 특별히 최적화되었습니다. 이 제품은 더 작은 폼 팩터, 더 강력한 간섭 방지 기능, 뛰어난 신호 침투 성능을 갖추고 있습니다.

숙련된 헤드폰 WiFi 안테나 제조업체로서 우리는 안테나 설계에 대한 일반적인 단일 크기 접근 방식에서 벗어났습니다. 대신, 우리는 헤드폰 장치의 고유한 사용 사례에 중점을 두고 가볍고 호환성이 높으며 안정적인 전용 안테나 솔루션을 개발합니다. 이러한 제품은 헤드폰의 표준 안테나에서 일반적으로 발생하는 연결 끊김, 지연, 오디오 왜곡 및 약한 신호 강도와 같은 일반적인 업계 문제를 효과적으로 해결합니다. 당사의 안테나는 소비자 시청각 헤드폰, 게임용 e스포츠 헤드셋, 비즈니스 소음 제거 오버이어 헤드폰, 교육용 청취 헤드폰을 포함한 모든 유형의 장치와 광범위하게 호환됩니다.

핵심 작동 원리

헤드폰 WiFi 안테나의 핵심 작동 원리는 전자기파 RF 변환 기술과 공명 매칭 원리를 사용하여 헤드폰 장치의 RF 회로와 통합되어 양방향 신호 전송을 달성합니다. 이는 작동 전반에 걸쳐 고효율, 저전력 소비, 안정성 및 강력한 간섭 방지 기능을 보장합니다. 작업 프로세스는 신호 전송과 신호 수신의 두 가지 주요 모듈로 구성되며 명확한 원칙, 성숙한 기술 및 정밀하게 검증 가능한 성능을 특징으로 합니다.

1. 신호 전송 원리: 이어폰의 메인 보드는 오디오 데이터와 제어 명령을 고주파 전기 신호로 변환하며, 이는 정확하게 일치하는 임피던스 회로를 통해 이어폰의 Wi-Fi 안테나로 전송됩니다. 안테나 내부의 다층 마이크로스트립 공진 구조는 전기 신호를 듀얼 밴드 2.4GHz/5GHz 전자파로 변환하여 전방향으로 방사하여 이어폰과 라우터, 컴퓨터 또는 모바일 장치 간의 무선 데이터 교환을 가능하게 합니다.

2. 신호 수신 원리: 외부 장치에서 방출되는 WiFi 전자파 신호는 이어폰의 WiFi 안테나에 의해 완전히 캡처됩니다. 이러한 신호는 안테나의 공진 공동을 통과하여 해당 주파수 대역을 필터링하고 잡음 간섭을 제거합니다. 그런 다음 전자기파는 다시 고주파 전기 신호로 변환되어 이어폰의 디코딩 칩으로 전송되며, 여기에서 오디오 및 데이터 명령이 수신되고 디코딩됩니다.

우리는 금속 헤드밴드, 배터리, 헤드폰의 오디오 드라이버로 인해 발생하는 신호 차폐 문제를 해결하기 위해 안테나 간격 레이아웃과 편파 방법을 최적화했습니다. 이를 통해 안테나는 컴팩트하고 밀폐된 하우징 내에서도 높은 방사 효율을 유지할 수 있으며 측정된 신호 손실률이 8% 미만으로 달성되어 표준 산업 안테나 벤치마크보다 훨씬 뛰어난 성능을 발휘합니다.

호환 장치 범위

헤드폰 WiFi 안테나 전문 공급업체인 당사 제품은 현재 시중에 판매되는 무선 오버이어 헤드폰의 99%를 지원하는 뛰어난 호환성을 제공합니다. 광범위한 시나리오와 장치 범주를 다룹니다. 호환되는 모델은 다음과 같습니다.

• 게임용 헤드셋: WiFi 6 저지연 네트워킹을 지원하며 오디오 및 비디오 동기화를 위해 PC 및 콘솔 게임 장치와 호환됩니다.

• 고화질 시청각 헤드폰: 홈 HiFi 무선 이어폰, 소음 제거 시청각 헤드폰 및 홈시어터 호환 헤드셋

• 비즈니스 사무실 헤드폰: 원격 회의용 무선 헤드셋, 소음 제거 사무실 헤드폰, 온라인 수업용 헤드폰

• 교육용 헤드셋: 캠퍼스 청취 훈련용 헤드폰, 온라인 교육용 무선 헤드셋

• 스마트 웨어러블 헤드기어: Wi-Fi 연결이 가능한 스마트 헤드폰과 몰입형 VR 호환 오디오 헤드폰

• 산업용 헤드셋: 작업장 통신용 무선 헤드셋 및 장비 검사용 잡음 제거 WiFi 헤드셋

맞춤형 헤드폰 WiFi 안테나는 고객의 장치 마더보드 크기, 섀시 구조 및 주파수 대역 요구 사항에 따라 설계할 수도 있으며 비표준 크기, 특수 임피던스 및 방향성 방사와 같은 맞춤형 구성을 지원하여 다양한 제조업체의 다양한 생산 요구 사항을 충족합니다.

차별화 장점

시중에서 판매되는 일반적인 헤드폰 안테나는 약한 신호, 빈번한 연결 끊김, 높은 대기 시간, 큰 크기 및 간섭에 대한 민감성 문제를 겪는 경우가 많습니다. 선도적인 헤드폰 WiFi 안테나 제조업체로서 당사는 이러한 업계의 문제점을 해결하기 위해 제품을 반복적으로 최적화하여 5가지 핵심 이점을 제공합니다. 즉, 실제 성능이 경쟁사보다 훨씬 뛰어납니다.

듀얼 밴드 풀 커버리지, 지연 없는 원활한 전송

1. Wi-Fi 4/5/6 프로토콜과 호환되는 2.4GHz 및 5GHz에서 듀얼 밴드 Wi-Fi 전송을 지원합니다. 2.4GHz 대역은 강력한 벽 침투력을 제공하므로 장거리 가정 및 사무실 사용에 이상적입니다. 5GHz 대역은 더 높은 대역폭과 더 적은 간섭을 제공하여 실제 테스트에서 15ms에 불과한 낮은 비디오 및 오디오 전송 대기 시간을 달성합니다. 이는 게임 및 고화질 멀티미디어의 까다로운 요구 사항을 완전히 충족하고 오디오 지연 및 오디오-비디오 동기화 문제를 제거합니다.

2. 컴팩트하고 슬림한 디자인으로 장치에 압력을 가하지 않고도 완벽하게 맞습니다.

LTCC 다층 세라믹 집적 기술을 활용한 안테나는 전체 두께가 0.8mm에 불과해 콤팩트하고 큰 여유 공간이 필요하지 않습니다. 배터리, 메인보드 또는 오디오 드라이버를 차지하지 않고 헤드폰의 제한된 내부 공간에 완벽하게 맞으며 장치에 추가 무게를 추가하지 않아 가벼운 착용 경험을 보장합니다.

3. 탁월한 간섭 방지 기능과 강력한 신호 안정성

헤드폰의 금속 케이스, 리튬 배터리 및 스피커 유닛으로 인한 신호 간섭을 효과적으로 방지하기 위해 최적화된 안테나 방사 각도 및 차폐 구조. 복잡한 전자기 환경(예: 다중 장치 연결 및 밀집된 라우터 시나리오)에서의 실제 테스트에서 신호 안정성 비율은 연결 끊김, 주파수 호핑 또는 잡음 간섭 없이 99.6%에 도달했습니다.

4. 배터리 수명 연장을 위한 낮은 전력 소비 및 높은 이득

안테나 이득은 92% 이상의 방사 효율로 2.5dBi로 최적화되어 매우 낮은 전력 소비를 유지하면서 신호 수신 감도를 크게 향상시킵니다. 이 안테나가 장착된 헤드폰은 Wi-Fi 연결 모드에서 배터리 수명을 12%~18% 연장하여 장치 사용 시간을 효과적으로 연장할 수 있습니다.

5. 높은 호환성과 쉬운 설치, 걱정 없는 대량 생산

SMT 자동 배치 프로세스와 호환되는 표준화된 표면 실장 구조로 최대 99.8%의 높은 수율로 편리한 설치와 안정적인 납땜이 가능합니다. 대량 생산 및 대규모 공급을 지원하는 동시에 다양한 브랜드의 다양한 헤드폰 제조 라인에 맞게 사용자 정의 가능한 핀 구성, 치수 및 임피던스 매개변수를 제공합니다.

자세한 기술 사양

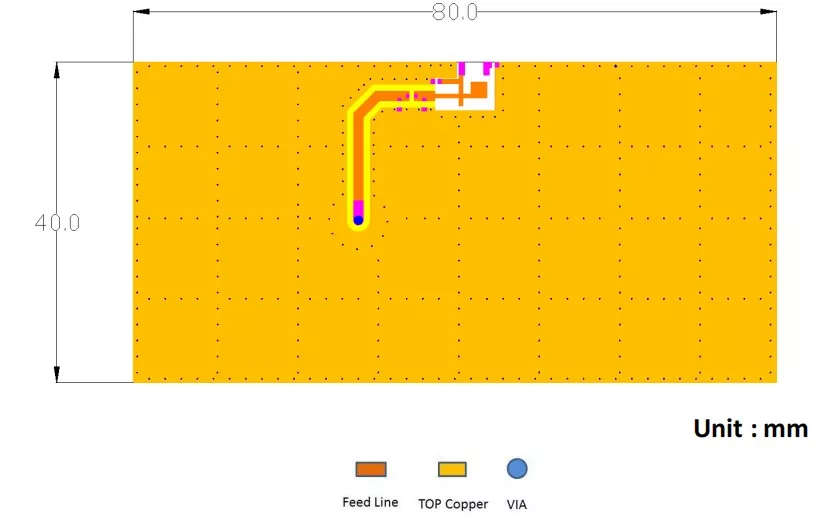

권장 PCB 패턴 평가 보드 치수

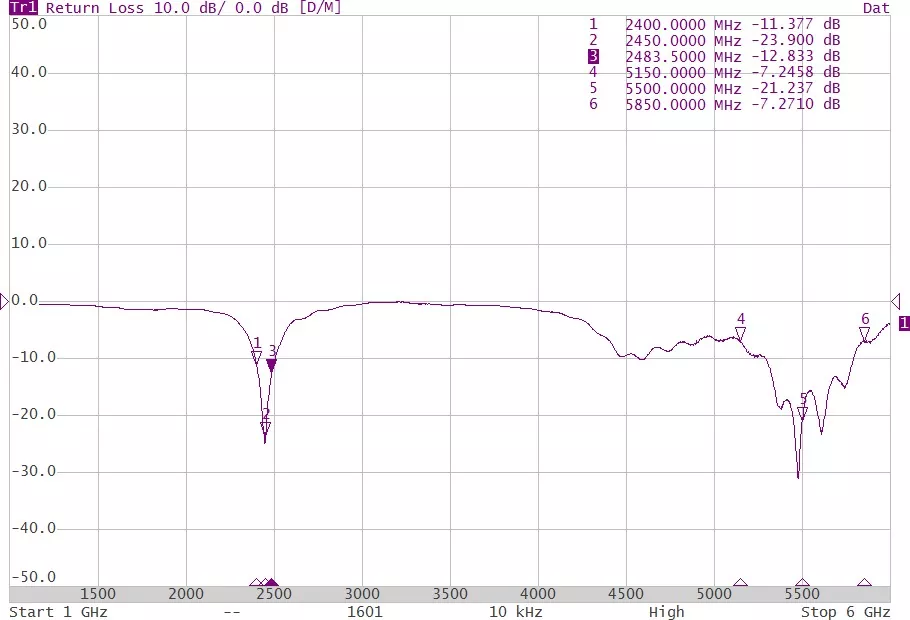

측정 결과 반사 손실

경쟁사 대비 제품 장점

그림이 포함된 설치 및 사용 가이드

이 헤드폰 WiFi 안테나는 자동화된 SMT 배치 및 수동 납땜과 호환되는 표준화된 표면 실장 설계가 특징입니다. 명확하고 간단한 설치 지침을 통해 설치가 쉽고 적응성이 뛰어납니다.

1. 설치 전 준비사항

이어폰 마더보드 설치 영역을 청소하여 표면에 기름, 먼지, 부스러기가 없는지 확인하십시오. 신호 간섭을 방지하려면 마더보드 주변의 여유 공간이 금속 부품, 배터리 및 차폐 커버에서 최소 3mm 떨어져 있는지 확인하십시오. 항온 납땜 스테이션, 납땜 페이스트, 정전기 방지 핀셋과 같은 도구를 준비하고 적절한 정전기 예방 조치를 취하여 모든 작업을 수행하십시오.

2. 표면 실장 납땜 설치

안테나를 마더보드의 사전 설정된 패드와 정확하게 정렬하고 정전기 방지 핀셋을 사용하여 제자리에 고정합니다. 수동 납땜에는 항온 납땜 스테이션(온도가 320~350°C로 제어됨)을 사용하거나 일괄 장착에는 SMT 자동화 장비를 사용합니다. 납땜 후 납땜 연결부를 검사하여 냉간 납땜, 연결 누락 또는 브리징 없이 완전히 채워졌는지 확인하여 안정적인 회로 연결을 보장합니다.

3. 위치 고정 및 감지

금속 헤드밴드와 스피커 장치를 피하고 이어폰 하우징의 열린 공간에 안테나를 고정하십시오. 설치 후 장치를 연결하여 신호 테스트를 수행하고 WiFi 연결 속도, 신호 강도 및 대기 시간 매개변수를 확인합니다. 이상이 발견되지 않으면 정상적으로 기기를 사용할 수 있습니다.

4. 사용상의 주의사항

설치 중에 안테나의 세라믹 본체를 구부리지 마십시오. 내부 공진 구조가 손상될 수 있습니다. 신호 차폐를 방지하려면 안테나 주위에 금속 부품을 설치하지 마십시오. 정상적인 사용 중에는 안테나를 고온 및 습한 환경에서 멀리 두어 서비스 수명을 효과적으로 연장하십시오.

FAQ

Q1: 이 헤드폰 WiFi 안테나는 WiFi 6을 지원합니까?

A: 완벽하게 지원되는 이 제품은 전체 범위의 WiFi4, WiFi5 및 WiFi6 프로토콜과 호환되며 2.4GHz 및 5GHz 주파수에 걸쳐 듀얼 밴드 적용 범위를 제공하여 최신 스마트 무선 헤드폰의 고급 연결 요구 사항을 충족합니다.

Q2: 이어폰 마더보드 크기에 따라 안테나를 맞춤 설정할 수 있나요?

A: 크기, 핀 유형, 임피던스 매개변수, 방사 각도 및 주파수 대역 호환성을 포함한 전면적인 사용자 정의를 지원합니다. R&D팀은 고객의 장비 구조를 기반으로 신속하게 솔루션을 개발하고 테스트용 프로토타입을 제작할 수 있습니다.

Q3: 제품 보증 기간은 얼마나 되며, 품질 문제는 어떻게 처리되나요?

A: 모든 제품에는 1년 보증이 제공됩니다. 각 장치는 공장을 떠나기 전에 전체 검사를 거칩니다. 사람이 만든 것이 아닌 품질 문제의 경우 고객은 무료 교체 또는 수리를 즐길 수 있습니다. 일괄 불량인 경우 전액 환불 및 교환이 가능하므로 전 과정에서 고객 권리가 포괄적으로 보호됩니다.

Q5: 당신은 공장 직접 공급업체이며 국제 무역 주문을 지원합니까?

A: 우리는 중개인이 없는 직접적인 헤드폰 WiFi 안테나 공장 및 제조업체입니다. 우리는 완전한 수출 자격을 보유하고 있으며 글로벌 무역 주문을 처리하는 장기적인 경험을 보유하고 있으며 완벽한 통관 및 인증 문서를 제공합니다.
