유연한 헤드폰 안테나는 에칭을 통해 전도성 방사 패턴이 형성된 PI/LCP 유연한 기판을 베이스로 사용하는 소형 RF 트랜시버 구성 요소입니다. 이 제품은 TWS Bluetooth 이어버드, 오버이어 무선 이어폰 및 컴팩트한 내부 공간을 갖춘 골전도 헤드폰용으로 특별히 설계되었습니다. 견고한 PCB 또는 스프링 안테나와 달리 유연한 헤드폰 안테나는 뛰어난 굽힘성과 초박형 프로파일을 제공하므로 이어폰 하우징의 내벽, 배터리 측면 및 불규칙한 모양의 이어대에 적합합니다. 이는 제한된 캐비티 공간 및 금속 구조로 인한 신호 방해와 같은 문제를 효과적으로 해결합니다.

선전에 본사를 둔 안테나 제조업체인 Shenzhen Qianmu Communication Technology Co., Ltd.는 사내 RF 연구소를 통해 지속적으로 헤드폰 안테나 설계 솔루션을 개선하고 수많은 헤드폰 브랜드의 신뢰할 수 있는 공급업체 역할을 하고 있습니다.

작동 원리

이는 본질적으로 소형 평면 RF 방사 구성 요소입니다. 무선 오디오 모듈의 고주파 전기 신호는 안테나의 방사 회로로 전송되고, 안테나의 방사 회로는 전자기 유도를 통해 이를 전자기파로 변환합니다. 동시에 안테나는 외부 Bluetooth 전자기파를 포착하여 이를 전기 신호로 다시 변환하여 메인 제어 칩으로 전송함으로써 스마트폰과 이어폰 간의 양방향 오디오 데이터 전송을 가능하게 합니다. 이어폰 사용 시나리오에서 성능을 최적화하기 위해 안테나의 피드 포인트와 접지 매칭 설계를 개선하여 사람의 머리로 인한 신호 흡수 손실을 줄였습니다. 실제 테스트 사례: 동일한 TWS 이어버드의 경우 표준 스프링 안테나를 Qianmu 유연한 헤드폰 안테나로 교체하면 벽을 통한 안정적인 연결 거리가 3.2m에서 6.1m로 증가하고 연결 끊김 확률이 72% 감소합니다(실제 사람이 착용한 무향실에서 수집된 테스트 데이터, 요청 시 테스트 보고서 제공).

호환 장치 목록

이 유연한 헤드폰 안테나는 다양한 무선 오디오 터미널과 광범위하게 호환됩니다.

1. TWS True Wireless Bluetooth 이어버드(인이어, 세미인이어)

2. 오픈형 귀걸이형 블루투스 헤드폰, 공기전도 헤드폰

3. 골전도 무선 이어폰, 넥밴드형 블루투스 헤드폰

4. 보조 오디오 수신 헤드폰, 무선 보청기 스타일 헤드폰

5. 수정 솔루션이 내장된 소형 헤드셋 휴대용 무선 이어폰

주요 판매 포인트

1. 매우 얇고 유연하며 이어버드를 겹쳐 쌓을 수 있도록 설계되었습니다.

0.12~0.3mm의 두께로 제공되며 최소 굽힘 반경은 1.5mm 이하이며 구리 균열이나 박리 없이 수만 번의 플렉스 사이클을 지원합니다. 이어폰 줄기, 배터리 측면 또는 하우징의 곡선 내부 벽에 부착할 수 있어 평평한 PCB 영역이 필요하지 않으며 구조 엔지니어가 이어폰 크기를 줄이는 데 도움이 됩니다.

실제 사진 : 실시간 안테나 다각 굽힘 테스트

2. 안정적인 RF 성능으로 연결 끊김 및 지연이 줄어듭니다.

Qianmu Communications RF 팀은 일정보다 일찍 임피던스 매칭 시뮬레이션을 완료하여 헤드폰 안테나 VSWR ≤1.8과 높은 신호 방사 효율을 달성했습니다. 이는 착용 중 머리 방해로 인한 신호 감쇠를 효과적으로 완화하여 달리기 및 출퇴근 시나리오에서 오디오 끊김 현상을 줄입니다.

3. 쉬운 자동 조립을 위해 고온 접착 백킹이 장착되어 있습니다.

안테나 뒷면에는 고온 방지 양면 접착제가 적용되어 있어 클립이나 나사 없이 보호 필름을 벗겨내기만 하면 빠르고 안전하게 부착할 수 있습니다. 이 디자인은 공장 생산 라인에서 빠른 조립에 이상적이며 설치 중 노동 시간을 줄여줍니다.

4. 높은 맞춤화 (공장 직접 공급 장점)

중국 헤드폰 안테나 제조업체로서 외장형(외형), 주파수 대역 튜닝(주로 2.4GHz Bluetooth, 확장 가능), 리드 길이, 단자 유형(U.FL, 주석 도금 접점) 및 기판 재질(경제적 등급의 경우 PI / 고급형의 경우 LCP)의 사용자 정의를 지원합니다. 우리는 소규모 배치를 위한 샘플 생산과 대량 주문을 위한 안정적인 배송 일정을 제공합니다.

5. 엄격한 품질 관리, 높은 일관성

이어폰 안테나의 각 배치는 RF 무반향실에서 샘플링 및 테스트를 거쳐 고저온 사이클링 및 굽힘 노화 테스트를 거쳐 배치 성능 편차를 제거하고 브랜드 이어폰의 장기 대량 생산에 적합합니다.

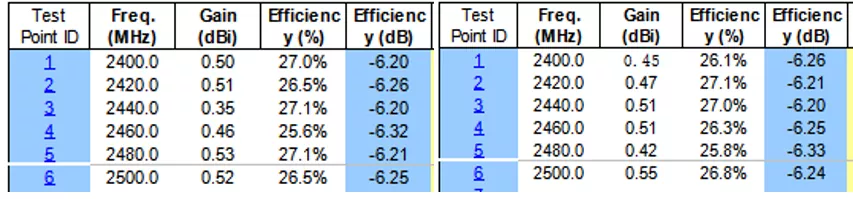

기술 사양

유연한 헤드폰 안테나와 업계의 일반적인 안테나 솔루션 비교

많은 헤드폰 제조업체는 스프링 안테나, 견고한 PCB 안테나, 세라믹 안테나 사이에서 안테나를 선택할 때 어려움을 겪습니다. 수천 개의 헤드폰 프로젝트에 대한 실제 테스트를 기반으로 명확하고 직관적인 비교를 작성했습니다.

이어버드의 내부 공간이 제한되어 있거나 하우징 모양이 불규칙하거나 대량 생산 시 높은 일관성이 필요한 경우 유연한 헤드폰 안테나가 최적의 솔루션입니다. 심천에 본사를 둔 원래 제조업체인 Qianmu Communications는 프로토타입에 따라 안테나 설계를 신속하게 최적화할 수 있습니다.

RF 무향실 테스트 장비

적합한 유연한 헤드폰 안테나를 선택하는 방법

많은 헤드폰 조달 엔지니어가 모델을 선택할 때 실수를 저지르는 경우가 많습니다. 수년간의 공급업체 서비스 경험을 바탕으로 다음과 같은 네 가지 주요 선택 기준이 있습니다.

1. 이어폰 내부의 사용 가능한 공간을 우선적으로 확인하고, 캐비티의 길이, 너비, 높이, 구조에 대한 3D 도면을 제공합니다. 최대 안테나 크기와 허용 가능한 굽힘 영역을 평가합니다. 표준 기성품 안테나를 직접 구매하지 마십시오. 신호 성능이 저하될 가능성이 높습니다.

2. 환경적 사용 목표를 명확하게 정의합니다. 스포츠 및 실외 헤드폰을 대상으로 하는 제품의 경우 굴곡 저항 및 진동 저항에 최적화된 버전을 선택하세요. 수출제품의 경우, 목표시장의 환경인증 요구사항을 사전에 확인하세요.

3. RF 튜닝 지원 서비스에 주의하세요. 단순히 유연한 헤드폰 안테나를 구입한다고 해서 유용성이 보장되는 것은 아닙니다! 적절한 안테나 매칭과 튜닝이 없으면 아무리 좋은 재료라도 성능이 저하될 수 있습니다. 단순한 중개인이 아닌 사내 RF 엔지니어가 있는 제조업체를 선택하세요.

4. 공식 주문을 하기 전에 테스트용 샘플을 보내주십시오. 고객의 현장 테스트를 위해 프로토타입 안테나를 제작합니다. 대량 생산은 성공적인 테스트 후에만 시작되므로 개발 위험이 최소화됩니다.

FAQ

Q1: 이어폰 안테나는 사용자 정의 크기 조정을 지원합니까?

A: 예, 맞춤화를 지원합니다. 공장에서 이어폰 내부구조에 맞춰 외형치수, 리드길이, 단자타입 등을 맞춤 제작하여 제작해드리고 있습니다. 2D/3D 도면을 제공해 주시면 저희가 디자인을 평가하고 샘플을 제작해 드립니다.

Q2: 이어폰 안테나의 최소 주문 수량(MOQ)은 얼마입니까?

A: MOQ가 낮은 표준 재고 이어폰 안테나; 소량 주문이 가능한 맞춤형 샘플과 대량 생산 주문을 위한 MOQ가 협상될 수 있습니다. 문의 사항이 있으면 언제든지 당사 영업팀에 문의하세요.

Q3: 안테나 RF 테스트 보고서를 제공할 수 있습니까?

답: 그렇습니다. 각 제품 배치에는 공장 테스트 데이터가 함께 제공되며 고객 요청 시 제3자 검사 보고서도 제공하여 문서의 완전한 추적성을 보장합니다.

Q4: 이어폰 안테나가 Bluetooth 5.3 모듈과 호환될 수 있나요?

A: 완벽하게 호환됩니다. 유연한 헤드폰 안테나는 표준 2.4G ISM 대역에서 작동하며 전체 Bluetooth 5.0/5.1/5.2/5.3 오디오 모듈 시리즈와 호환됩니다.

Q5: 제품 수출 시 어떤 서류를 제공할 수 있나요?

A: 다양한 국가의 통관 요구 사항을 충족하기 위해 견적 송장, 포장 목록, RoHS 및 CE 보고서, 사업 허가증 및 기타 문서를 제공할 수 있습니다.
