패널 안테나

지향성 평면 패널 안테나란 무엇입니까?

당사의 14DBI 벽면 장착형 지향성 평면 패널 안테나는 실내 장거리 WiFi 네트워킹, 실외 기지국 신호 수신 및 무선 신호 증폭 엔지니어링을 위해 특별히 설계된 고이득 협빔 지향성 방사 안테나입니다. 기존의 무지향성 안테나 신호는 360° 분산되어 전송 거리가 제한되어 있습니다. 지향성 안테나는 후면 반사기를 사용하여 무선 주파수 신호를 수집하고 무선 주파수 에너지를 단일 방향으로 집중시켜 장거리 전송 기능을 크게 향상시킵니다. 당사의 대량 생산된 실내 및 실외 이중 목적 안테나는 통합 밀봉 플라스틱 하우징을 특징으로 하며 방수 및 방진 기능을 갖추고 벽 장착을 지원하며 GSM, 4G, 5G, WiFi 듀얼 밴드, 433 사물 인터넷 저주파 다중 밴드와 호환되며 RG58 저손실 피더가 표준으로 제공되며 두 개의 공통 RF 커넥터, SMA 내부 핀 및 N 수를 갖추고 있습니다. 이는 통신 엔지니어링 및 IoT 프로젝트에서 가장 높은 적용 범위를 갖춘 평면 패널 안테나 솔루션입니다.

안테나 작동 방식

많은 고객들은 평면 패널 디자인이 단지 외관만을 위한 것이라고 잘못 생각하고 있습니다. 그러나 지향성 평면 패널 안테나는 내부 다층 구조를 통해 집중된 신호 송수신을 달성합니다. 작동 원리는 벡터 네트워크 분석기, RF 무향실, 전자기 시뮬레이션 분석 등 전문 테스트 장비를 통해 검증할 수 있습니다.

1. 발진기 방사선 및 금속 반사체 빔 집속 원리

내부 어레이 발진기는 RF 신호의 전송 및 수신을 담당합니다. 오실레이터 뒤에 위치한 금속 반사경은 후방 및 측면으로 방사되는 신호를 전방으로 반사시켜 빔 폭을 좁히고 신호 집중도를 향상시킵니다. 이 구조를 통해 안테나는 최대 14dBi의 높은 이득 성능을 달성할 수 있습니다.

측정된 비교: 표준 3dBi 전방향 안테나는 일반적으로 개방형 환경에서 약 300m의 전송 거리를 제공하는 반면, 14dBi 지향성 안테나는 동일한 조건에서 1,200m 이상의 안정적인 전송 거리를 달성할 수 있습니다.

2. 다중 대역 공진 정합 구조

내부 발진기는 다중 슬롯 배열 설계를 채택하여 넓은 주파수 호환성을 달성합니다. 700~960MHz 셀룰러 네트워크, 2.4GHz/5.8GHz WiFi 및 433MHz IoT 애플리케이션을 포함한 여러 무선 주파수 대역을 지원합니다. 하나의 안테나는 빈번한 교체 없이 다양한 무선 장치를 지원할 수 있어 재고 비용을 줄이고 엔지니어링 관리를 단순화하는 데 도움이 됩니다.

3. RG58 피더 케이블을 이용한 저손실 신호 전송

안테나는 이중층 차폐 구조의 RG58 동축 급전 케이블을 사용하여 전송 중 신호 손실을 줄입니다. 케이블 설치 거리가 길어져도 정재파 비율이 안정적으로 유지되어 장거리 배선으로 인한 심각한 신호 감쇠를 방지합니다.

4. 간섭 방지 옥외 보호 설계

인클로저는 난연성 ABS 재질로 제작되었으며 실외 비, 먼지 및 산업 전자파 간섭으로부터 내부 구성 요소를 보호하기 위해 밀봉된 구조를 갖추고 있습니다. 이 설계는 장기간 실외 작동 중에 발진기 산화 및 신호 성능 드리프트를 방지합니다.

FAQ

Q1: 지향성 평면 패널 안테나의 피드 길이와 RF 커넥터를 교체할 수 있나요?

A: 사용자 정의가 지원됩니다. 표준 안테나 피더는 1미터에서 15미터까지 원하는 길이로 맞춤화할 수 있습니다. 커넥터 SMA 수형 및 암형, N 헤드, BNC는 필요에 따라 교체할 수 있습니다. 대량 주문의 경우 쉘의 로고를 실크 스크린 처리하여 사용자 정의할 수 있습니다.

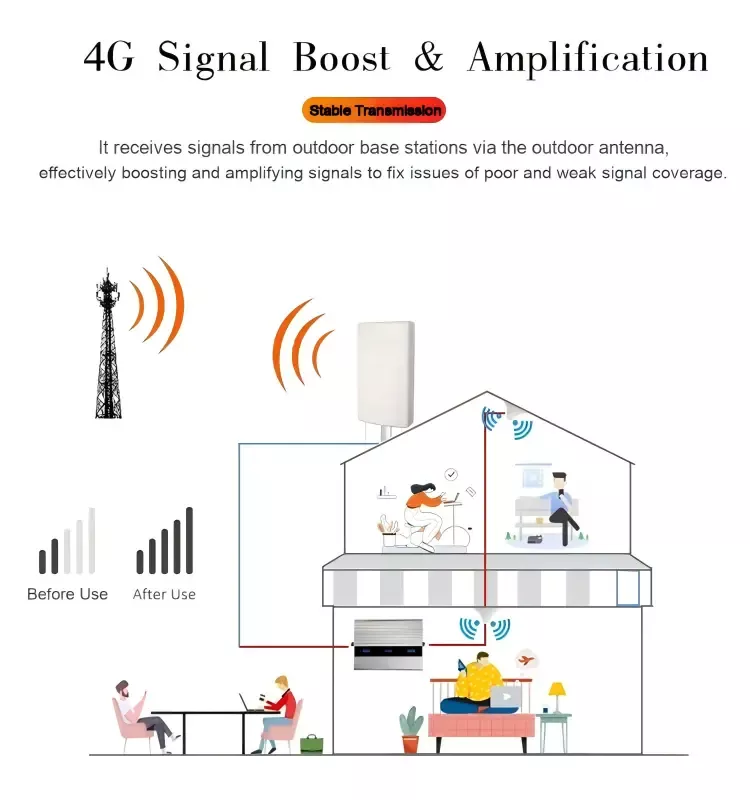

Q2: 이 평면 패널 안테나를 4G 신호 증폭기와 WiFi 브리지로 모두 사용할 수 있습니까?

답: 바로 그거예요. 당사의 안테나는 여러 대역 GSM/4G/5G/2.4G/5.8G를 포괄하며 신호 리피터, 무선 브리지 및 433 IoT 데이터 전송 장치와 호환됩니다. 한 세트의 안테나는 여러 엔지니어링 장치와 호환됩니다.

Q3: 금속 벽과 강철 구조물이 안테나 신호에 영향을 미치나요?

A: 금속 시트는 무선 주파수 신호를 반사하고 차폐할 수 있습니다. 설치 시 안테나의 전면 방사 표면에 넓은 금속 차폐 영역이 없도록 해야 합니다. 이를 방지할 수 없는 경우 안테나를 추가하여 여러 지점에서 신호를 수신할 수 있으며 엔지니어는 지점 조정 계획을 제공할 수 있습니다.

Q4: 장마철에 야외에서 장시간 사용할 때 피더 조인트에 물이 들어가고 단락되기 쉬운 문제를 해결하는 방법은 무엇입니까?

A: 설치 후 금속 조인트 위치에 방수 전기 테이프를 감습니다. 실외 기둥 장착형 안테나는 업그레이드된 방수 조인트로 맞춤 제작할 수도 있어 빗물이 조인트를 침식하는 것을 완전히 방지할 수 있습니다.
