섹터 안테나

Shenzhen Qianmu Communication Technology Co., Ltd.는 자체 생산 공장과 글로벌 원스톱 공급업체를 갖춘 중국의 전문 중국 부문 안테나 제조업체입니다. 698-3800MHZ의 전체 통신 주파수 대역을 포괄하는 광범위한 고이득 지향성 섹터 안테나를 독립적으로 연구, 개발 및 생산합니다. 운영자 기지국, 공원 Wi-Fi 서비스 범위, 건설 현장 무선 교량, 공장 지역 사물 인터넷 데이터 전송 및 기타 엔지니어링 시나리오와 호환됩니다. 자체 무선 주파수 무향실과 자동화된 조립 라인을 통해 모든 안테나는 정재파, 이득, 고온 및 저온, 방수에 대한 공장 테스트를 거쳤으며 전체 테스트 보고서 세트가 제품과 함께 발행될 수 있습니다. OEM/ODM 밴드, 빔 각도, 인터페이스 맞춤화가 지원됩니다.

작동 원리

전체 구조는 알루미늄 합금 반사판 후면 플레이트, 다중 마이크로스트립 발진기 어레이, 밀봉된 방수 안테나 커버, RF 피드 라인, 조정 가능한 장착 브래킷 등 지향성 빔 포커싱 원리를 따릅니다.

1. 발진기 어레이는 서로 다른 주파수 대역의 전자기파를 보내고 받으며, 금속 백플레이트는 불필요한 역방향 신호를 반사하여 전후 비율을 향상시킵니다. 측정된 전후 비율은 동일한 환경에서 ≥25dB이며 혼란스러운 간섭은 65% 감소합니다.

2. 빔 각도의 물리적 제약: 120° 표준 ​​모델은 전방 섹터 영역에만 에너지를 방사하고 인접 영역으로 신호를 누출하지 않습니다. 밀집된 도시 지역 네트워킹에서 측정한 결과, 인접한 셀의 네트워크 처리량은 42% 증가했습니다.

3. MIMO 다중 경로 전송과 호환되는 이중 편파 ±45° 교차 발진기 설계, 동일한 전송 전력에서 단말 장치 연결 속도가 35% 증가했습니다.

4. 하우징은 UV 방지 UPVC 재질로 만들어졌으며 금속 차폐 손실이 없습니다. -40°C~+85°C 범위의 RF 성능 변동은 0.3dBi 이하이며 장기간 실외 사용 시 신호 감쇠가 최소화됩니다.

핵심 판매 포인트

1000메시 통신 부문 안테나를 대량 구매하면 간섭, 짧은 적용 범위, 실외 손상, 높은 엔지니어링 건설 비용 등 대규모 실외 네트워킹의 문제점을 해결하는 데 도움이 됩니다. 다섯 가지 핵심 장점은 다양한 커뮤니케이션 프로젝트와 호환됩니다.

1. 고이득 지향성 포커싱

8~18dBi 게인 옵션을 갖춘 장거리 와이드 커버리지 섹터 안테나는 확장된 커버리지를 제공합니다. 일반 전방향 안테나와 비교하여 동일한 전송 전력에서 적용 범위 반경이 70% 증가합니다. 산악 지역과 개방형 공장 지역에 밀집된 배치가 필요하지 않아 엔지니어링 장비 투자가 줄어듭니다.

2. 빔 제어 가능한 간섭 방지

60°/90°/120° 다중 빔 각도를 사용할 수 있는 이 안테나는 신호 적용 범위 영역을 정확하게 분할하고 고밀도 시나리오에서 안정적인 네트워킹을 제공합니다. 사무실 클러스터, 주거 지역, 캠퍼스 등 고밀도 인터넷 액세스 환경에서 신호 상호 간섭, 지연 및 연결 끊김을 방지합니다.

3. IP67 완전 밀폐형 옥외 내후성 구조

안테나는 밀봉된 조인트가 있는 일체형 사출 성형 방수 커버를 채택하여 폭풍우, 눈, 해안 염수 분무 부식에 강합니다. 바람 저항 수준은 60m/s에 도달하여 누출이나 노후화 실패 없이 5년 동안 옥외 기둥 설치를 지원합니다.

4. 조정 가능한 범용 장착 브래킷

안테나에는 스테인레스 스틸 폴 장착 브래킷이 장착되어 있어 강력한 엔지니어링 적응성을 제공합니다. 상하 경사 조정과 360° 수평 미세 조정을 지원하여 통신탑, 전주, 건물 정면, 철골 공장 등 다양한 마운팅 캐리어에 적합합니다.

5. 소스팩토리 전면적인 맞춤형 서비스

전문 부문 안테나 공장으로서 밴드 트리밍, 빔 각도 사용자 정의, N/SMA/BNC/Fakra 인터페이스 교체, 케이블 길이 사용자 정의, 고객 로고 실크스크린 인쇄 및 소규모 배치에 대한 빠른 샘플 테스트를 지원합니다.

기술 사양

응용 시나리오

1. 통신 사업자 셀룰러 기지국 범위

모바일, Unicom 및 Telecom 기지국 타워는 일괄 배포를 위해 섹터 안테나를 사용합니다. 120° 빔 분할은 360° 신호 영역을 분할하여 셀 간 간섭을 줄입니다. 장기 대량 구매는 전국 수십 개의 카운티 수준 통신 혁신 프로젝트를 지원합니다.

2. 산업단지와 공장 전체 WiFi 커버리지

대규모 제조 공장, 물류 단지, 창고 구역에 기둥을 설치하면 작업장 장비 및 야외 창고의 약한 IoT 신호 문제를 해결합니다. 여러 기업에서는 공장 지역의 터미널 온라인 비율이 62%에서 98%로 증가한 것으로 나타났습니다.

3. 캠퍼스, 커뮤니티, 경관 지역의 공중 무선 네트워크

주거용 옥상과 경치가 좋은 지역의 가장 높은 지점에 배치된 안테나는 가정과 관광객에게 넓은 범위를 제공하여 다수의 소형 전방향 AP를 교체하고 이후 운영 및 유지 관리 비용을 50% 절감합니다.

4. 광산 및 건설현장의 무선감시교량

산악 건설 현장 및 노천광산에서의 원격 비디오 전송은 지향성 고이득 성능으로 지원됩니다. 신호는 빛의 장애물을 통과하여 터널 입구와 경사면에서 안정적이고 중단 없는 모니터링 신호를 제공할 수 있습니다.

5. 도시, 농촌, 산간지역 신호 사각지대 사업

안테나는 외딴 마을, 마을, 산악 도로에서 4G 신호를 향상시킵니다. 중계국과 함께 사용하면 네트워크 접속이 불가능한 휴대폰, 차량 호출 차량의 위치 파악 손실 등의 문제를 해결하는 데 도움이 됩니다.

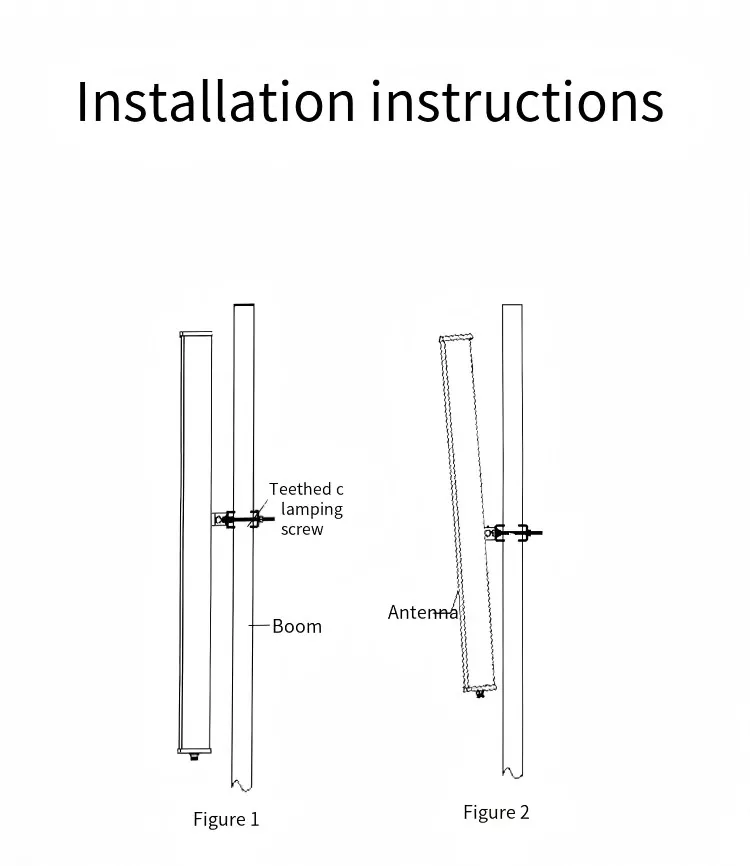

표준화된 설치 가이드

1. 기둥 장착 브래킷: 일치하는 스테인레스 스틸 클램프 브래킷을 통신 기둥/파이프에 고정하여 위아래로 조정할 수 있는 공간을 남겨둡니다.

2. 섹터 안테나 본체 장착: 안테나 후면 버클을 브래킷 슬롯에 삽입하고 먼저 고정 볼트를 조입니다.

3. 빔 각도 교정: 안테나를 수평으로 회전하여 적용 범위 방향에 따라 대상 영역과 정렬하고 하향 기울기 각도를 수직으로 조정하여 높은 적용 범위와 낮은 적용 범위를 일치시킵니다.

4. Rf 케이블 도킹: N형 커넥터를 기지국/AP 장치 인터페이스에 맞추고 조입니다. 밀봉을 위해 커넥터를 방수 테이프로 감습니다.

5. 전체보강 및 재점검 : 모든 볼트를 다시 조이고, 안테나가 헐거워지지 않았는지, 케이블이 당겨지지 않았는지 확인하고 실외 배치를 완료합니다.

FAQ 자주 묻는 질문

Q1: 야외에서 장시간 사용하면 섹터 안테나가 젖거나 손상됩니까?

A1: 아니요. 전체 장치는 IP67 일체형 밀봉 구조를 채택합니다. 안테나 커버 이음새는 방수 접착제로 밀봉되어 있으며 RF 커넥터에는 방수 테이프가 장착되어 있습니다. 공장 출고 전 지속적인 분무 방수 테스트를 통과했으며, 폭우나 고압 청소에도 누출되지 않습니다. 연중 옥외 배치에 적합합니다.

Q2: 안테나의 주파수 대역, 빔 각도, 로고를 맞춤 설정할 수 있나요?

A2: 그렇습니다. 소스 공장으로서 우리는 특정 요구 사항에 따라 밴드 트리밍, 빔 각도 조정, 케이블 길이, 인터페이스 유형 및 인클로저의 고객 브랜드 로고 실크스크린 인쇄에 대한 사용자 정의를 지원하여 맞춤형 엔지니어링 및 대외 무역 OEM 요구 사항을 충족합니다.

Q3: 안테나 이득에 대한 잘못된 표시가 있습니까? 테스트 보고서가 제공될 수 있습니까?

A3: 아니요. 모든 매개변수는 잘못된 라벨링을 방지하기 위해 전문 RF 무반향실에서 측정됩니다. 각 배치 배송마다 해당 안테나에 대한 완전한 테스트 보고서가 제공될 수 있으며 데이터를 확인하고 추적할 수 있습니다.

Q4: 섹터 안테나 세트에는 어떤 액세서리가 포함되어 있습니까?

A4: 표준 구성에는 안테나 장치, 스테인리스 스틸 폴 장착 브래킷 및 고정 볼트가 포함됩니다. 요구 사항에 따라 RF 케이블 및 어댑터를 선택할 수 있습니다. 주문시 사용하시는 장비를 알려주시면, 부속품도 완벽하게 준비해드립니다.

Q5: 해외 주문의 최소 주문 수량은 얼마입니까?

A5: 일반 재고 표준 모델의 경우 최소 주문 수량은 50개입니다. OEM 맞춤형 모델의 경우 최소 주문 수량은 100개입니다. 성능 테스트를 위해 샘플을 별도로 제공할 수 있습니다.
