FPC(연성 인쇄 회로 안테나)

FPC 안테나란 무엇입니까?

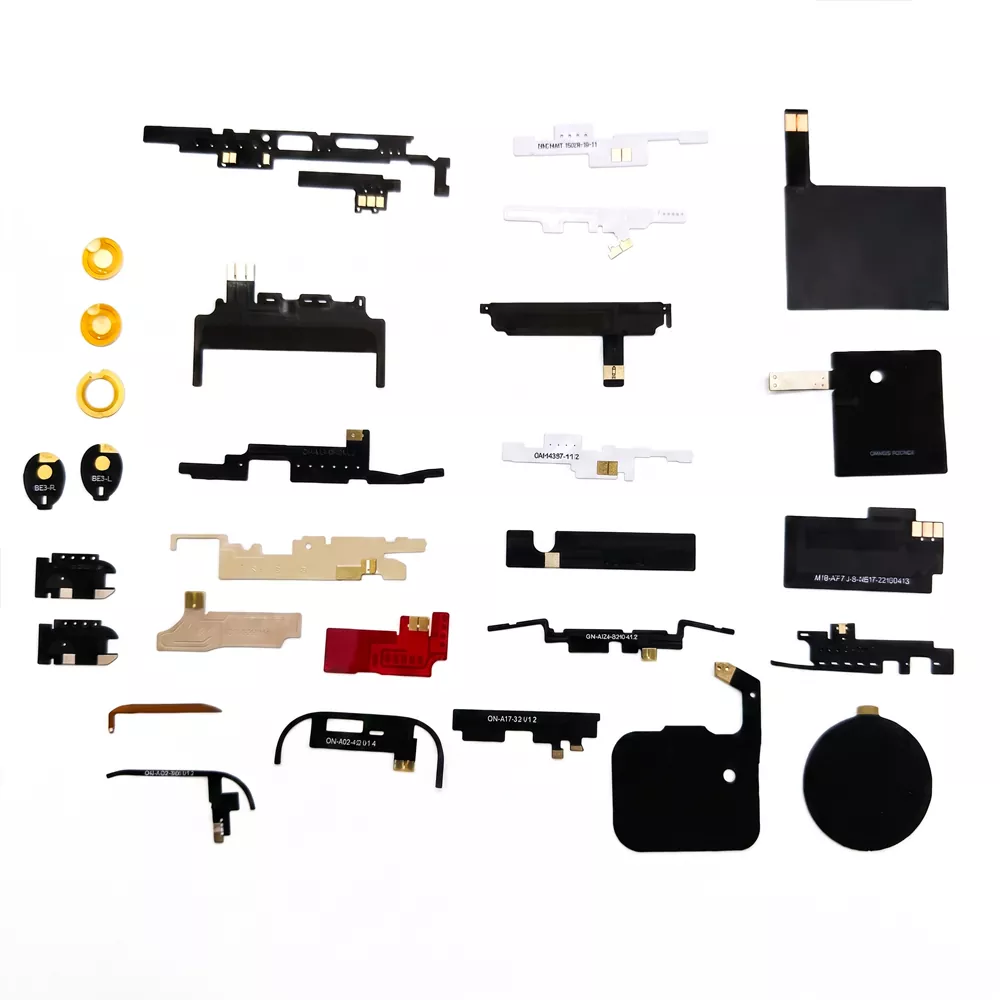

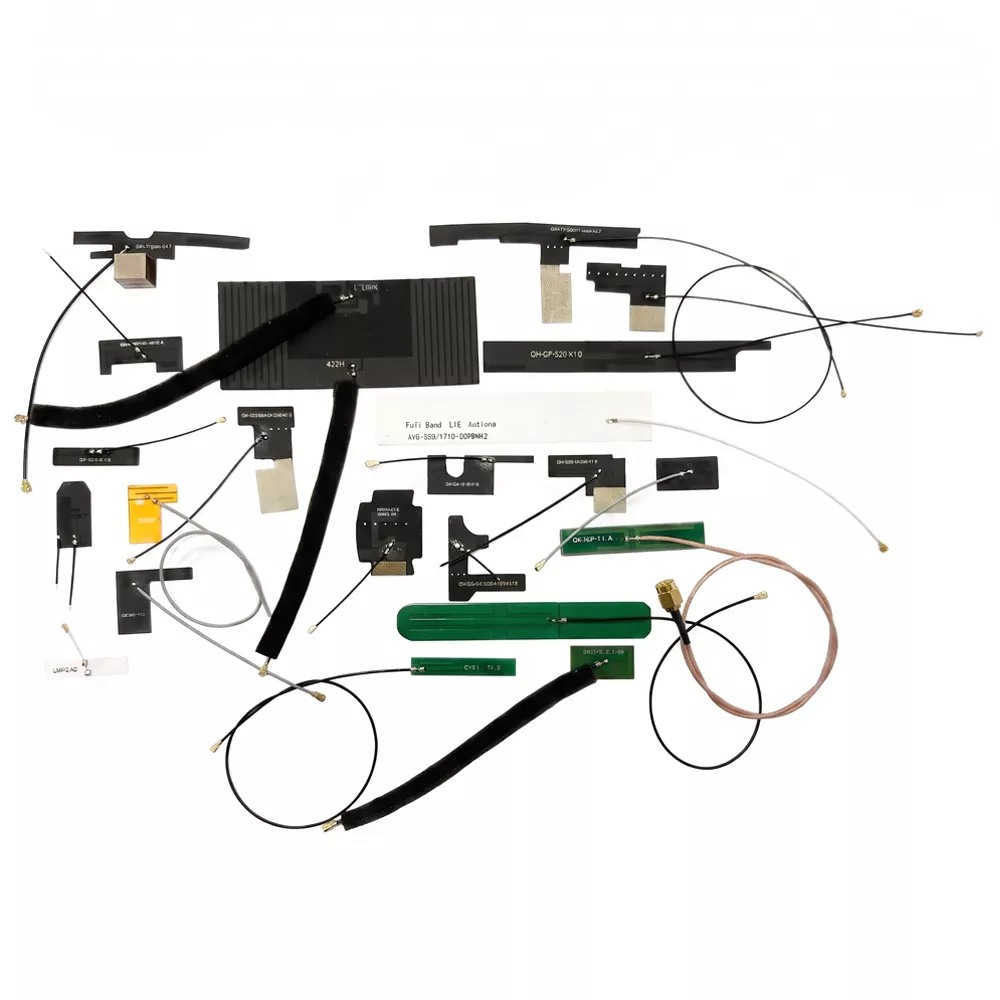

FPC 안테나 또는 FPC(Flexible Printed Circuit Antenna)는 유연한 PI 및 PET 필름을 기판으로 사용하고 에칭 및 프린팅을 통해 제작하여 안테나 회로를 만듭니다. 가볍고, 얇고, 유연하고, 구부릴 수 있는 특성이 있어 곡면에 맞춰 사용할 수 있습니다. 두께는 0.03~0.2mm이고 무게는 1g 미만이다. 안테나는 무선 신호를 송수신할 수 있으며 2.4GHz, 5GHz 및 5.8GHz 주파수 대역을 포괄하는 WiFi, Bluetooth, GPS, 4G/5G, GNSS, NB-IoT 및 LoRa 등의 프로토콜과 호환됩니다. Qianmu Communications는 수년간의 깊은 업계 경험을 보유한 전문 FPC 안테나 제조업체입니다. 3개의 마이크로파 무향실을 갖추고 10명 이상의 전담 R&D 인력을 보유하고 있어 안테나 솔루션 설계부터 양산까지 원스톱 서비스를 제공할 수 있습니다.

주요 판매 포인트

매우 얇고 유연하며 공간이 자유롭습니다.

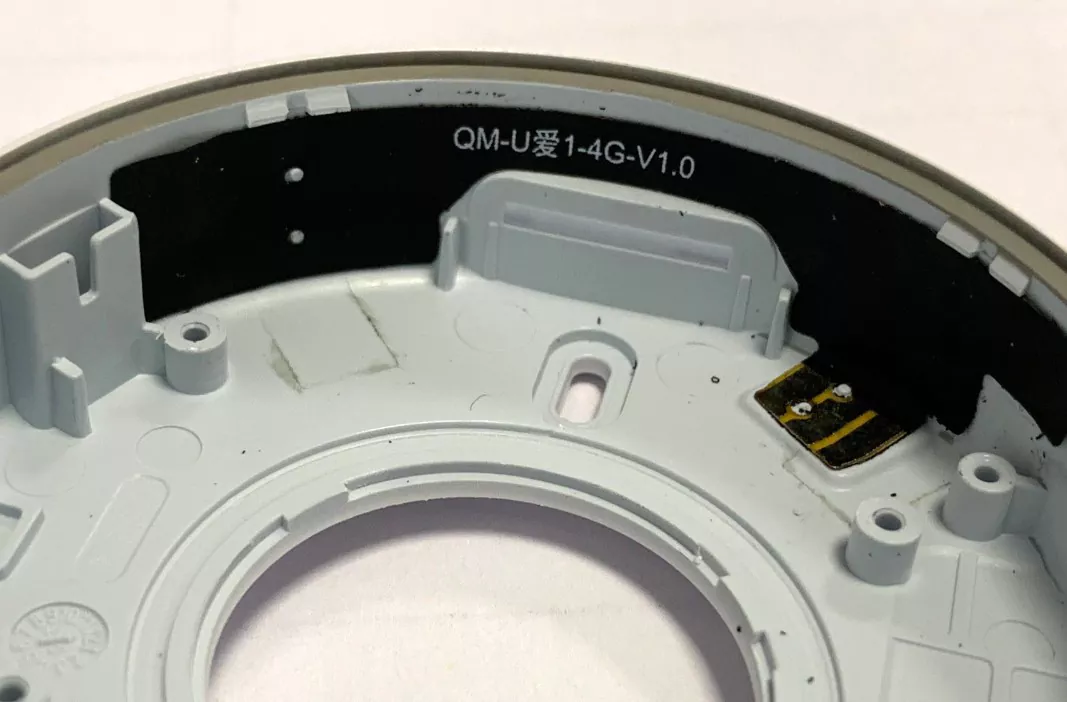

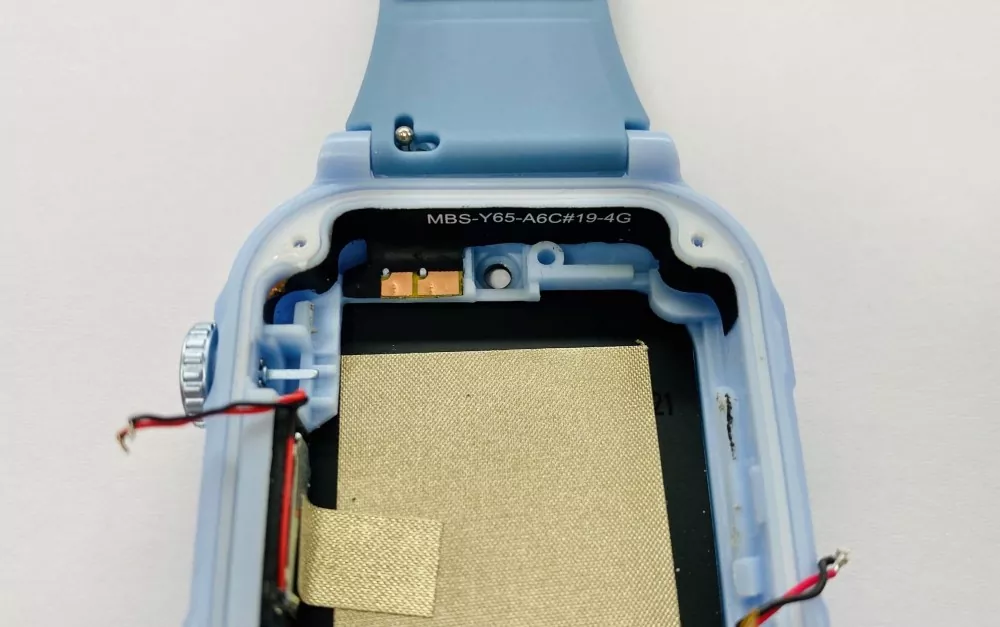

FPC(Flexible Printed Circuit Antenna)는 두께가 0.03~0.2mm에 불과하며 임의로 구부리거나 접을 수 있습니다. 장치 내부 캐비티 내벽을 따라 90° 구부릴 수 있어 다양한 복잡한 구조 설계에 완벽하게 적응할 수 있습니다. 장치 케이스가 평면이든 곡선이든 관계없이 FPC 안테나는 표면에 쉽게 맞출 수 있습니다.

다중 대역 광대역 범위

4G/5G, 전대역 WiFi, Bluetooth, GPS/GNSS, LoRa 및 NFC를 포함한 여러 통신 프로토콜을 지원합니다. 단일 칩 FPC 안테나는 700MHz ~ 2700MHz 또는 그보다 더 넓은 주파수 대역을 포괄할 수 있습니다. 다중 모드 및 다중 주파수 장치의 통신 요구 사항을 충족합니다.

경량 디자인

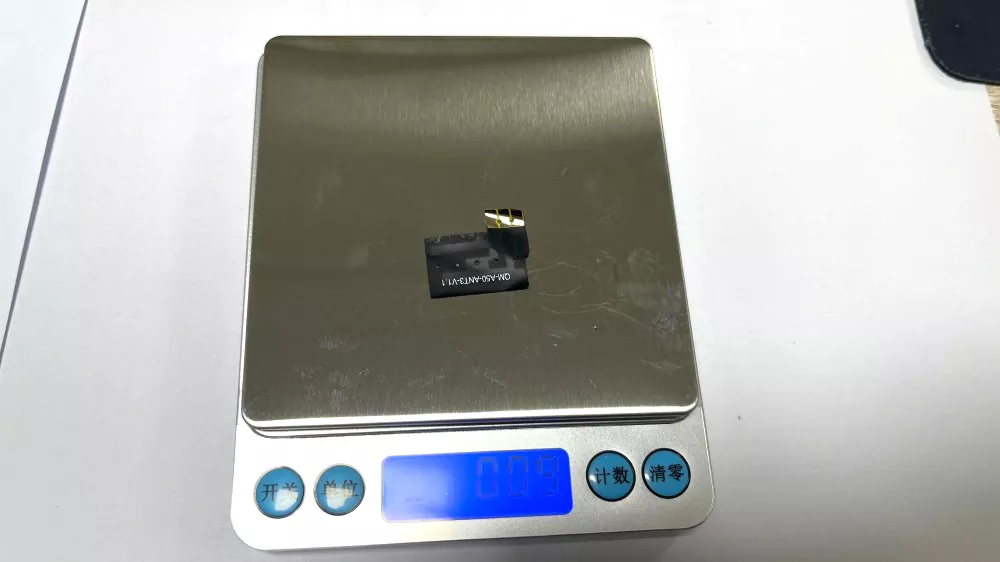

FPC 안테나의 무게는 1그램도 안 됩니다. 기존 금속 안테나보다 50% 이상 가볍습니다. 웨어러블 기기, 드론 등 무게에 민감한 제품의 경우 FPC 안테나가 최선의 선택입니다.

상자에서 꺼내 바로 사용할 수 있으며 조립도 쉽습니다.

표준 3M 300LSE 접착 뒷면이 특징으로 2분 만에 빠르게 벗겨서 붙이는 조립이 가능합니다. IPEX, U.FL, MHF4 및 기타 커넥터 옵션과 함께 사용할 수 있습니다.

안테나 설치에 대한 중요 참고 사항

1. 금속 표면에서 멀리 두십시오

안테나를 금속 표면 바로 위나 가까이에 설치하지 마십시오. 이는 임피던스 매칭에 영향을 미치고 방사 패턴을 변경하며 전반적인 안테나 효율성을 감소시킬 수 있습니다.

2. 과도한 구부림을 피하십시오

과도한 변형은 내부 도체를 손상시키고 RF 성능에 부정적인 영향을 미칠 수 있으므로 설치 중에 안테나를 과도하게 구부리거나 접지 마십시오.

3. 안전한 설치 보장

방사 성능과 신호 안정성에 영향을 미칠 수 있는 변형을 방지하려면 설치 중에 안테나를 단단하고 균일하게 고정하십시오.

4. 안테나 주변에 충분한 공간을 유지하십시오.

안테나 위와 양쪽에 최소 5mm의 간격을 유지하십시오. 최적의 성능을 보장하려면 안테나 근처에 금속 부품, 고속 신호 트레이스 또는 넓은 구리 영역을 배치하지 마십시오.

5. 조립 시 주의해서 다루십시오.

안테나는 유연한 구조를 갖추고 있지만 FPC 소재는 기계적 강도가 제한되어 있습니다. 설치 및 조립 시 무리하게 당기거나 비틀거나 충격을 가하지 마십시오.

6. 건조한 환경에 보관하세요

고온이나 다습한 환경에 안테나를 보관하지 마십시오. 안정적인 전기적 성능과 장기적인 신뢰성을 유지하려면 제품을 건조한 상태로 유지하십시오.

품질 관리 및 테스트

Qianmu Communications는 원자재 검사, 생산 모니터링, 완제품 테스트를 포함하여 전체 제조 공정에 걸쳐 엄격한 품질 관리를 적용합니다.

입고 자재 검사

FPC 기판, 동박, 접착제 및 커넥터를 포함한 모든 수입 자재는 신뢰성과 일관성을 보장하기 위해 엄격한 품질 검사를 거칩니다.

AOI 광학 검사

AOI(자동 광학 검사)는 제조 결함을 방지하기 위해 안테나 회로 라우팅 정확성, 납땜 접합 품질 및 제품 외관을 검증하는 데 사용됩니다.

RF 성능 테스트

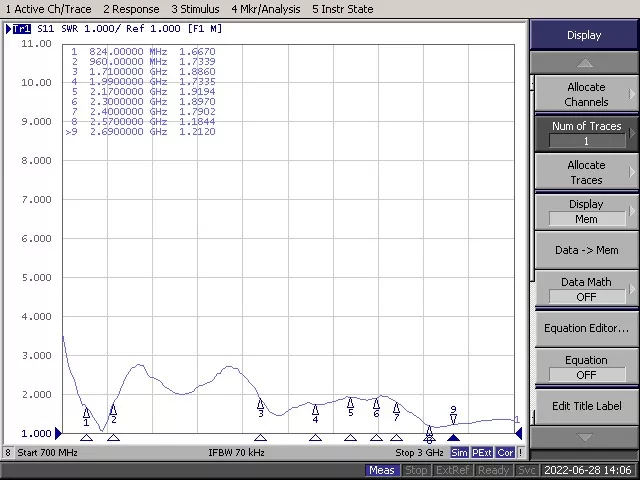

VSWR(전압 정재파 비율), 이득 및 방사 패턴을 포함한 주요 RF 매개변수는 전문 암실 환경에서 테스트되어 안테나 성능이 요구 사항을 충족하는지 확인합니다.

환경 신뢰성 테스트

안테나는 고온 및 저온 사이클링 테스트, 습도 테스트, 굽힘 수명 테스트 및 기타 환경 평가를 포함한 다양한 신뢰성 테스트를 거칩니다.

배치 일관성 관리

엄격한 생산 관리를 통해 모든 제품 배치에 걸쳐 일관된 성능과 안정적인 품질이 보장됩니다.

전문 안테나 제조 경험

Qianmu Communications는 20년 넘게 무선 통신 단말기 안테나의 R&D, 생산 및 판매에 중점을 두고 단말기 안테나 산업에 전념해 왔습니다. 당사의 제품은 스마트폰, 태블릿, 모바일 결제 시스템, 드론, 무선 충전 장치, 자동차, 기지국, 웨어러블 기기 등 이동 통신 장치에 널리 사용됩니다.

FPC 안테나를 선택하는 방법

1. 사용 주파수를 확인하세요

4G/LTE, 5G, Wi-Fi, Bluetooth, GNSS, LoRa, NFC 등 장치에 필요한 무선 기술을 식별하세요. 필요한 모든 주파수 대역을 지원하는 안테나를 선택하십시오.

2. 사용 가능한 설치 공간을 평가하십시오.

길이, 너비, 설치 위치 등 장치 내부의 사용 가능한 공간을 측정합니다. 유연한 구조와 사용자 정의 가능한 치수 덕분에 FPC 안테나는 콤팩트하거나 불규칙한 모양의 인클로저에 매우 적합합니다.

3. RF 커넥터 유형 확인

IPEX, U.FL, MHF4 등 PCB에 사용되는 RF 커넥터를 확인하세요. 안정적인 RF 성능을 보장하려면 안테나 커넥터가 모듈 인터페이스와 일치해야 합니다.

4. 주요 RF 매개변수 검토

· 게인: 응용 프로그램 및 설치 환경에 따라 적절한 게인을 선택합니다.

· VSWR: 우수한 임피던스 매칭을 위해서는 일반적으로 2.0 미만의 값이 권장됩니다.

· 효율성: 효율성이 높을수록 전송 성능과 수신기 감도가 향상됩니다.

· 임피던스: 표준 RF 임피던스는 50Ω이며 RF 모듈과 일치해야 합니다.

5. 사용자 정의 옵션을 고려하십시오

표준 제품이 설계 요구 사항을 충족하지 못하는 경우 안테나 크기, 케이블 길이, 커넥터 유형 및 RF 튜닝을 포함한 맞춤 서비스를 제공하는 FPC 안테나 제조업체를 선택하세요.

6. 공급업체의 역량을 평가하세요.

일관된 제품 품질과 장기적인 공급을 보장하려면 확립된 품질 관리 시스템, RF 엔지니어링 전문 지식, 신뢰할 수 있는 제조 역량을 갖춘 FPC 안테나 공급업체를 선택하세요.

FAQ

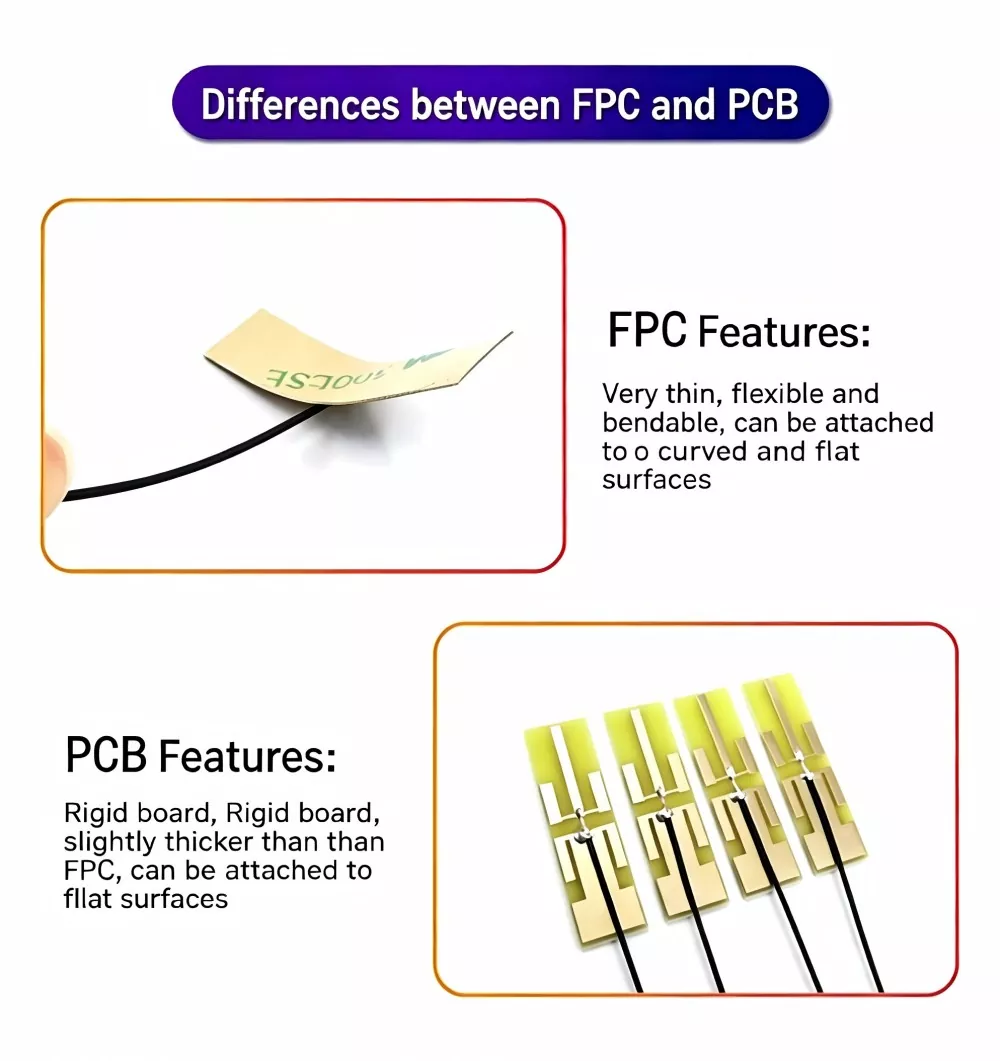

Q1: FPC 안테나와 PCB 안테나 중에서 어떻게 선택합니까?

A: FPC는 유연하고 구부릴 수 있어 곡선형의 좁은 공간에 적합하며 가볍고 얇은 장치에 적합합니다. 단단한 PCB로 평평한 표면에만 적합합니다. 예산이 제한되어 있고 사용 가능한 공간이 충분한 경우 이 옵션을 선택하세요.

Q2: FPC 안테나는 어떤 주파수 대역을 지원합니까?

A: Qianmu Communication의 FPC 안테나는 13.56MHz NFC부터 6GHz 5G까지의 주파수를 포괄하며 4G/5G, Wi-Fi, Bluetooth, GNSS, LoRa 및 ZigBee를 포함한 무선 기술을 지원합니다.

Q3: FPC 안테나의 작동 온도는 얼마입니까?

A: -45℃ ~ +85℃, 산업 사용 표준을 충족합니다.

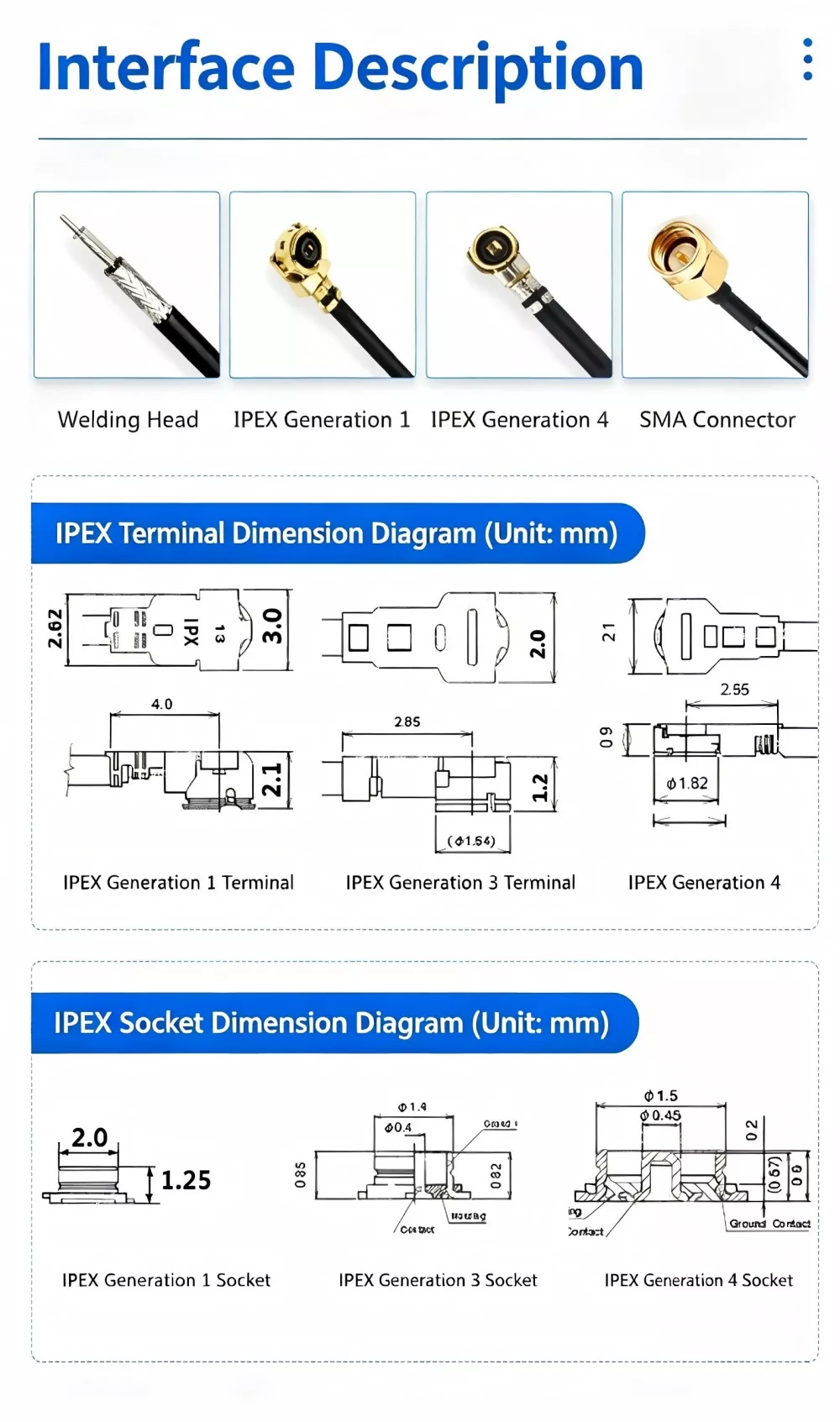

Q4: IPEX, U.FL 및 MHF4 커넥터의 차이점은 무엇입니까?

A: 모두 크기가 U.FL > MHF4인 소형 RF 커넥터입니다. MHF4는 훨씬 더 작으며 일반적으로 5G 애플리케이션에 사용됩니다. 마더보드의 인터페이스 사양에 따라 커넥터를 선택하기만 하면 됩니다.

Q5: 소규모 배치 사용자 정의를 지원합니까?

A: 우리는 계획 설계 및 프로토타입 제작부터 소규모 및 대규모 생산에 이르기까지 전체 주문 프로세스를 지원하고 처리할 수 있습니다.
