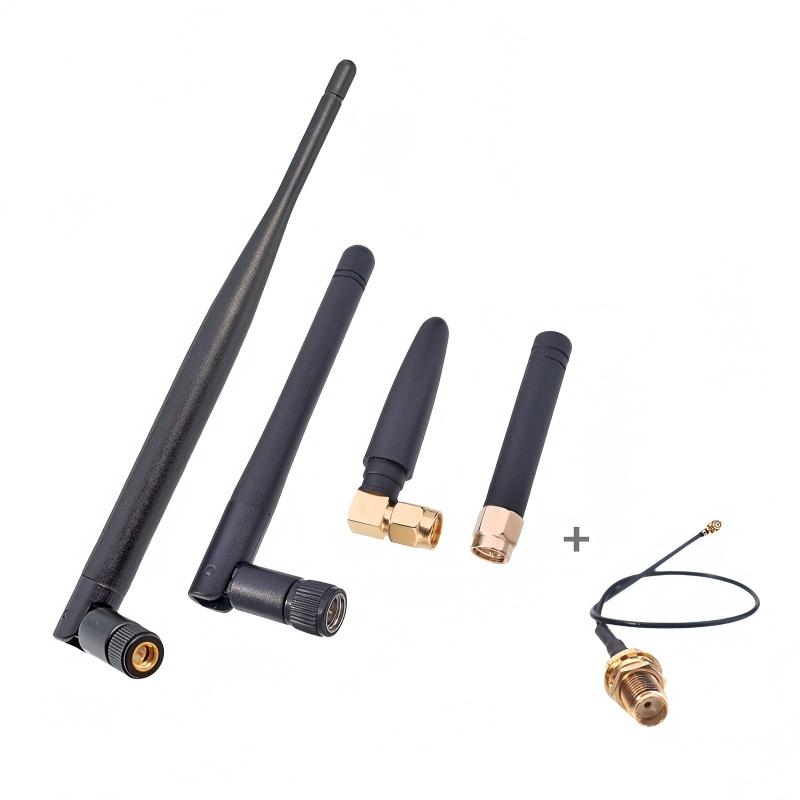

고무 오리 안테나란 정확히 무엇입니까?

A 고무 오리 안테나(일반적으로 고무 안테나 또는 고무 오리 안테나로 알려져 있음)은 일반적인 소형옴니 안테나고무 또는 플라스틱으로 된 외부 보호층 때문에 이름이 붙여졌습니다. 무전기, 무선 라우터, 자동차 라디오, IoT 장치 등 무선 통신 장치에 널리 사용됩니다. Qianmu Communications는 핵심 특성과 작동 원리를 설명합니다.

1. 구조 및 설계특징

외부 재료:

외부 레이어는 유연한 고무/실리콘(몇몇 단단한 플라스틱)으로 만들어져 방수, 충격 저항, 내부식성과 같은 물리적 보호 기능을 제공합니다.

색상은 일반적으로 검은색이며, 다른 색상(예: 흰색 또는 주황색)으로 사용할 수 있는 몇 가지 사용자 정의 옵션이 있습니다.

내부 구조:

코어 라디에이터: 내부에 숨겨져 있는 나선형으로 감긴 내부 금속 와이어(구리 또는 강철)로, 안테나의 방사 요소 역할을 합니다.

베이스 정합 회로: 장치 정합을 위한 임피던스(일반적으로 50Ω)를 최적화하기 위해 작은 정합 회로(예: 커패시터 또는 인덕터)가 하단에 통합될 수 있습니다.

커넥터: SMA, RP-SMA, TNC 등 일반적인 RF 인터페이스가 하단에 사용되어 장비에 직접 나사 연결이 가능합니다.

모양: 원통형 또는 원추형, 일반적으로 길이가 5~20cm(작동 주파수 대역에 따라 다름), 직경이 약 0.5~2cm입니다.

2. 동작원리 및 전기적 특성

방사 원리: 내부 나선형 와이어는 나선형 구조를 통해 전기 길이가 연장되어 본질적으로 단축된 모노폴 안테나로 기능하므로 작은 물리적 크기에도 불구하고 대상 주파수 대역(예: 433MHz 또는 2.4GHz)에서 공진이 가능합니다.

전방향 방사: 수직으로 설치하면 360° 수평 방향으로 균일한 방사를 제공하고 수직 방향의 게인은 더 낮습니다.

밴드 커버리지

1. 단일 대역: 특정 주파수 대역(예: GPS 1.5GHz, 4G 1.8GHz)을 위해 특별히 설계되었습니다.

2. 다중 대역: 분할된 나선형 또는 유도 설계를 통해 다중 주파수(예: UHF 400MHz 및 2.4GHz 동시 커버)를 지원합니다.

3. 핵심 장점

물리적 내구성:

고무 케이스는 굽힘 방지 기능과 방수 기능(일반적으로 IP67 등급)을 갖추고 있어 실외 또는 모바일 애플리케이션(예: 자동차 및 휴대용 장치)에 적합합니다.

설치가 용이함:

복잡한 설정 없이 장치 인터페이스를 직접 연결합니다.

저렴한 비용:

산업적 대량 생산은 비용이 저렴합니다.

경량:

일반적으로 무게는 50g 미만이므로 휴대용 장치에 이상적입니다.

4. 일반적인 응용 시나리오

가전제품:

홈 라우터(Wi-Fi 2.4GHz/5GHz), 블루투스 헤드폰, 스마트 홈 센서.

TP-Link 라우터 상단에 있는 분리 가능한 검정색 고무 안테나입니다.

전문적인 무선 통신:

양방향 라디오(UHF/VHF 대역), 차량 탑재 라디오, 드론 영상 전송 안테나.

사물인터넷(IoT):

NB-IoT/LoRa 모듈 안테나, GPS 포지셔닝 터미널.

산업용 장비:

산업용 원격 제어(크레인, AGV), 센서 네트워크 노드.

5. 제한사항 및 고려사항

효율성 저하:

소형화 제약으로 인해 방사 효율은 일반적으로 30%~60%에 불과합니다(풀사이즈 안테나의 경우 80% 이상).

이득 제한:

낮은 이득 특성으로 인해 전송 거리가 짧아집니다. 예를 들어 쌍극 안테나가 있는 Wi-Fi 라우터는 일반적으로 50미터 이하의 범위를 커버합니다.

설치 위치에 민감함:

전방향성을 보장하려면 수직으로 설치해야 합니다. 금속 표면에 가까우면 성능이 저하됩니다(접지면 효과).

고정 주파수 대역:

공장 출고 후에는 주파수를 조정할 수 없습니다. 장비 주파수 대역에 따른 정확한 모델 선택이 필요합니다.

6. 선택 및 사용 권장 사항

일치하는 주파수 대역:

장치의 작동 주파수 대역(예: 315MHz, 868MHz, 2.4GHz)을 확인하고 해당 공진 안테나를 선택합니다.

인터페이스 호환성:

물리적 불일치를 방지하려면 장치 인터페이스 유형(예: SMA 수/암)을 확인하십시오.

장면 적응:

실외 장비는 IP67 보호 등급을 갖춰야 합니다. 차량 탑재 장비는 진동 방지 설계를 고려해야 합니다.

성능 업그레이드:

고이득 안테나로 교체하면 장거리 요구 사항을 충족할 수 있지만 이렇게 하면 전방향성이 희생됩니다.

요약: 휩 안테나는 저렴한 비용, 쉬운 설치 및 견고한 물리적 내구성으로 인해 가전제품 및 산업용 하드웨어에서 선호되는 무선 장치의 경제적이고 실용적인 솔루션을 나타냅니다. 그러나 낮은 이득과 좁은 대역폭으로 인해 고성능 시나리오에서의 적용이 제한되므로 장거리 또는 신뢰성이 높은 통신(예: 드론 비디오 전송 또는 기지국)에는 전문적인 외부 안테나가 여전히 필요합니다.
