태블릿 4G 데이터 안테나

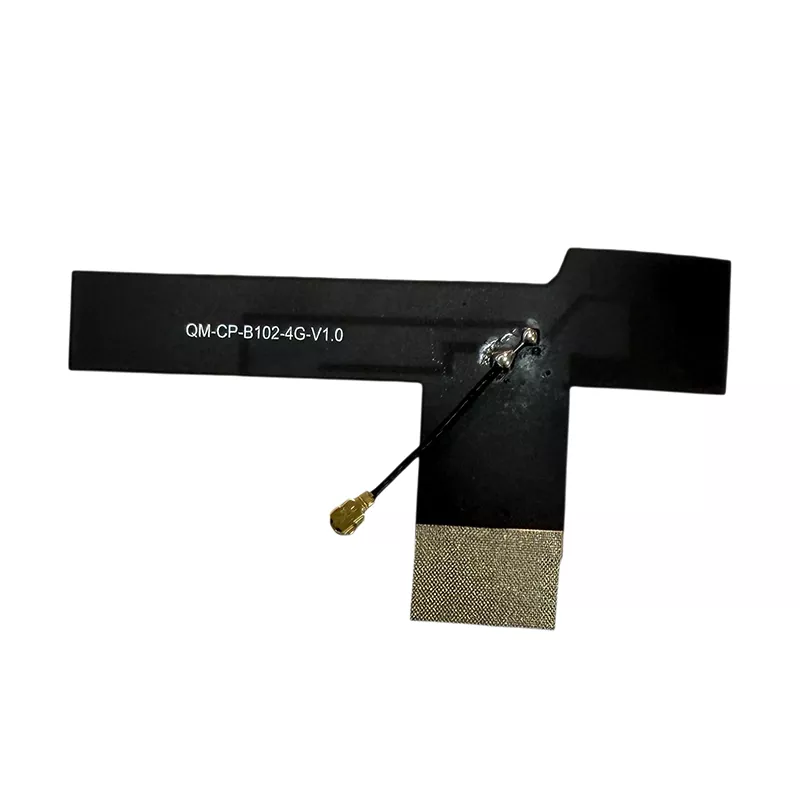

태블릿 4G 데이터 안테나는 태블릿 장치용으로 특별히 설계된 내장형 무선 신호 수신 및 전송 구성 요소입니다. 이 태블릿 4G LTE 안테나는 태블릿의 제한된 내부 공간에 최적화된 가볍고 유연한 구조를 갖추고 있습니다. 4G LTE 네트워크를 통한 데이터 전송 및 신호 수신을 처리하고 셀룰러 연결, 데이터 업로드 및 다운로드, 안정적인 네트워크 통신을 지원합니다. 4G LTE 안테나가 내장되어 있어 외부 범용 안테나로 사용하기 보다는 내부 설치용으로 설계되었습니다.

기존 내부 안테나 구성과 비교하여 이 솔루션은 유연한 FPC 기판과 컴팩트한 프로필을 결합하여 다양한 태블릿 구조를 수용합니다. 요구되는 주파수 대역 및 설치 조건에 따라 소비자용, 교육용, 산업용 및 특수 태블릿 애플리케이션에 대한 디자인을 평가할 수 있습니다.

호환 장치 범위

태블릿 애플리케이션을 위한 다용도 및 맞춤형 4G LTE 안테나인 이 제품은 4G 네트워크 연결을 지원하는 태블릿 장치용으로 설계되었습니다. 호환성은 장치가 지원하는 주파수 대역, 내부 안테나 공간 및 RF 인터페이스에 따라 다릅니다.

• 소비자급 민간 태블릿: 홈 엔터테인먼트 태블릿, 전체 네트워크 통신 태블릿, 휴대용 개인 태블릿 장치

• 교육용 상업용 태블릿: 학생 학습용 태블릿, 캠퍼스 교육용 태블릿, 훈련 기관용 상업용 태블릿

• 산업용 Rugged 태블릿: 산업용 휴대용 태블릿, 방진, 방수 및 방폭 산업용 태블릿, 실외용 스마트 태블릿

• 특수 차량 내 태블릿: 차량 내 인포테인먼트 태블릿, 물류 및 운송 차량 터미널, 건설 기계 제어 태블릿

• 산업별 태블릿: 의료용 태블릿, 보안 감시용 태블릿, 창고 지능형 단말 태블릿, IoT 스마트 태블릿 기기

자세한 기술 사양

설치 및 사용 가이드

이 태블릿 4G 데이터 안테나는 호환되는 태블릿 장치의 내부 설치용으로 설계되었습니다. 기기 제조, 유지보수, 안테나 교체 프로젝트에 사용할 수 있습니다. 설치는 태블릿 분해 및 RF 커넥터 취급에 익숙한 직원이 수행해야 합니다. 구체적인 설치 단계는 다음과 같습니다.

1. 분해 및 청소: 태블릿 장치의 전원을 끄고 후면 덮개를 제거한 후 내부 설치 영역의 먼지와 이물질을 제거합니다. 장착 표면이 평평하고 깨끗하며 돌출부나 장애물이 없는지 확인하십시오.

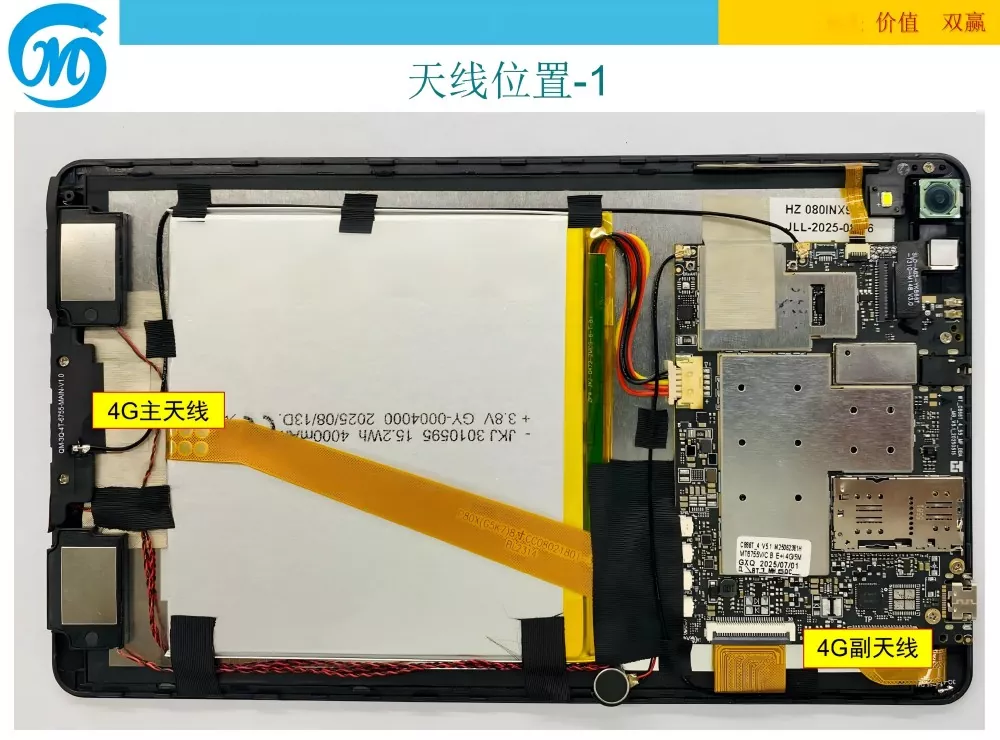

2. 위치 지정 및 부착: 안테나 뒷면에서 고온 방지 접착 보호 필름을 제거합니다. 태블릿 내부의 예약된 안테나 위치에 정확하게 맞춰 장치 본체의 금속으로 막히지 않는 깨끗한 영역에 배치합니다. 안테나가 느슨해지거나 가장자리가 들리지 않고 단단히 부착되도록 3~5초 동안 가볍게 누르십시오.

3. 인터페이스 연결: 안테나 끝에 있는 IPEX 커넥터를 태블릿 마더보드의 RF 소켓에 맞춘 다음 단단히 연결될 때까지 수직으로 누릅니다. 연결이 느슨해지거나 접촉 불량이 없는 상태에서 접촉이 양호한지 확인하십시오. 이 연결 배열은 호환되는 태블릿 RF 인터페이스용 IPEX 4G LTE 안테나를 선택할 때 관련됩니다.

4. 케이블 배선 정리: 안테나 케이블을 무리하게 당기거나 구부리거나 눌리지 않도록 가지런히 정리하고, 배터리, 마더보드 등 열이 발생하는 부위에서 멀리 두어 장기적인 노후화 및 손상을 방지하세요.

5. 설치 테스트: 태블릿 뒷면 커버를 다시 부착하고, 고정 나사를 고정하고, 장치 전원을 켜고, 4G 네트워크를 활성화하고, 인터넷 속도 및 신호 강도를 테스트하고, 정상적으로 사용하기 전에 신호 이상이나 연결 끊김 문제가 없는지 확인합니다.

회사 배경

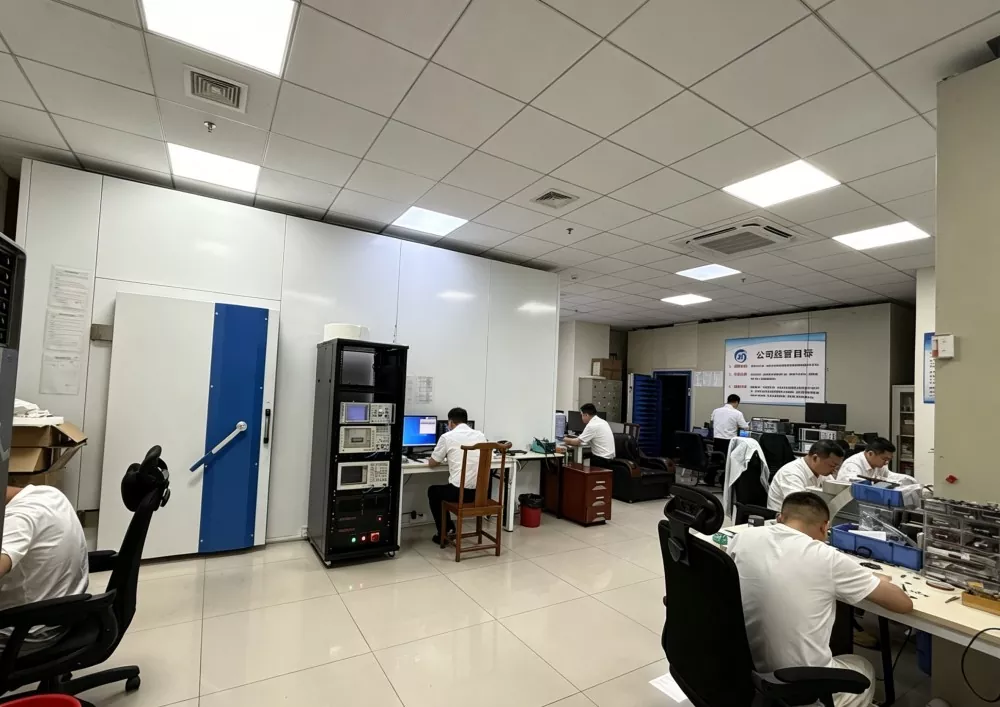

Shenzhen Qianmu Communication Technology Co., Ltd.는 10년 넘게 통신 안테나 산업에 종사해 왔으며 안테나 R&D, 금형 개발, 대규모 생산, 품질 관리 테스트 및 애프터 지원을 통합하는 중국 제조업체 및 공급업체로 활동해 왔습니다. 이 회사는 태블릿 4G 데이터 안테나 제품, IoT 안테나, 내장형 단말기 안테나 등 무선 통신 안테나 솔루션을 전문으로 합니다. 이 시설에는 제품 개발 및 품질 관리를 지원하기 위한 제조 작업, 생산 라인, R&D 실험실 및 테스트 장비가 포함됩니다. 공장 방문이 가능하며, 생산 및 검사 과정은 회사의 품질 관리 절차에 따릅니다.

핵심 팀 구성원은 각각 통신 안테나 R&D 분야에서 10년 이상의 경험을 보유하고 있으며 다양한 태블릿 장치에 대한 신호 적응, 임피던스 매칭 및 내부 설치 요구 사항에 대한 전문 지식을 갖추고 있습니다. 이 팀은 전 세계 300개 이상의 디지털 단말기 및 산업 장비 제조업체에 안테나 솔루션을 제공해 왔습니다. 제품 요구 사항 및 장치 통합 조건에 따라 맞춤형 솔루션을 사용할 수 있습니다.

제품 선택 가이드

태블릿 4G LTE 안테나를 선택할 때 일반적인 고려 사항에는 주파수 호환성, 설치 공간, 커넥터 유형 및 RF 성능이 포함됩니다. 다음 사항은 제안된 안테나가 특정 태블릿 프로젝트에 적합한지 여부를 결정하는 데 도움이 될 수 있습니다.

• 주파수 대역 호환성 확인: 필요한 주파수 대역을 커버하는 안테나의 우선순위를 지정하세요. 가정용 장치의 경우, 의도한 반송파 대역과의 호환성을 확인하십시오. 수출 장치의 경우 대상 시장에서 사용되는 주파수 대역에 대한 지원을 확인하십시오. 누락된 대역은 신호 수신 및 데이터 성능에 영향을 미칠 수 있습니다.

• 재료와 기술을 확인하세요. 유연한 FPC 4G 안테나는 얇고 유연한 기판이 필요한 내부 설치 요구 사항을 수용할 수 있습니다. 기판, 전도성 요소 및 절연 코팅을 검토하여 설계가 의도한 설치 환경에 적합한지 확인하십시오.

• 실제 테스트 매개변수 확인: 사용 가능한 테스트 보고서 및 측정 데이터를 검토합니다. 주요 매개변수에는 이득, SWR 및 임피던스가 포함됩니다. 측정된 성능이 대상 장치 및 작동 대역의 요구 사항을 충족하는지 확인합니다.

• 호환성 크기 확인: 태블릿의 내부 공간에 따라 적절한 안테나 크기를 선택합니다. 초슬림 장치의 경우 0.15mm 두께의 디자인을 고려하고 사용 가능한 장착 영역, 케이블 경로 및 간격을 확인하십시오. 설치 제약 사항을 해결하기 위해 맞춤형 비표준 크기에 대해 논의할 수 있습니다.

• RF 커넥터를 확인하십시오. IPEX/U.FL 커넥터는 태블릿 마더보드의 RF 소켓과 일치해야 합니다. 주문 전 커넥터 세대, 케이블 길이, 연결 배열을 확인하세요. 태블릿 프로젝트용 내부 LTE 안테나에는 장치 설계에 따라 다른 커넥터나 케이블 구성이 필요할 수 있습니다.

• 맞춤화 및 공급 능력 확인: 특별한 치수, 케이블 길이, 커넥터 요구 사항 또는 주파수 구성이 있는 프로젝트의 경우 맞춤식 태블릿 안테나는 장치 사양에 따라 평가될 수 있습니다. 대량 생산 전에 샘플, 테스트 요구 사항, 생산 수량 및 리드 타임을 확인하십시오.

• 제조업체의 역량을 확인하십시오. 장기적인 안테나 공급업체를 선택할 때 제조업체의 경험, 제품 테스트, 품질 관리, 사용자 정의 옵션 및 판매 후 지원을 고려하십시오.

FAQ

Q1: 이 태블릿 4G 데이터 안테나는 해외 4G 네트워크를 지원합니까?

A: 안테나는 기술 사양에 나열된 주파수 대역을 지원합니다. 수출 장비의 경우 이러한 대역을 대상 국가에서 사용되는 LTE 대역 및 태블릿 모뎀 요구 사항과 비교하세요. 표준 사양이 필요한 대역을 포괄하지 못하는 경우 추가 주파수 구성이 논의될 수 있습니다.

Q2: 안테나의 크기, 커넥터 유형, 케이블 길이를 맞춤 설정할 수 있나요?

답: 그렇습니다. 사용자 정의 옵션에는 장비 내부 구조에 따른 안테나 크기, 케이블 길이, 커넥터 유형 및 주파수 구성이 포함될 수 있습니다. 맞춤형 태블릿 안테나 프로젝트의 경우 호환성을 평가할 수 있도록 사용 가능한 설치 공간, 필요한 LTE 대역, RF 커넥터 세부 정보 및 대상 애플리케이션을 제공하십시오.

Q3: 제품 보증 기간은 얼마나 되나요? 품질 문제는 어떻게 처리되나요?

A: 제품에는 1년 보증 및 평생 유지 관리 서비스가 제공됩니다. 사람의 손상으로 인한 것이 아닌 품질 문제의 경우 명시된 서비스 정책에 따라 사용 문제를 해결하기 위한 기술 지원과 함께 무료 교체 또는 재배송이 제공됩니다. 주문 시 해당 조건을 확인하세요.

Q4: 자주 구부리면 유연한 안테나가 손상됩니까?

A: 이 제품은 내부 설치용으로 설계된 유연한 FPC 기판을 사용합니다. 방사소자 및 급전선을 심하게 접거나 반복적으로 과도하게 구부리거나 압력을 가하는 행위를 피하십시오. 안테나의 구조와 RF 성능을 유지하려면 안테나의 기계적 요구 사항을 따라 설치해야 합니다.

Q5: 최소 주문 수량은 얼마입니까? 혼합 배치를 공급할 수 있습니까?

A: 표준 재고 제품에는 최소 주문 수량이 없으며 소량 혼합 배치 및 비정기적 구매가 지원됩니다. 대량 주문에는 단계별 가격이 적용될 수 있습니다. 주문하기 전에 현재 재고, 맞춤 제작 요구 사항 및 생산 리드 타임을 확인하세요.

Q6: 안테나는 어떤 커넥터를 사용합니까?

A: 표준 인터페이스는 사용자 정의 가능한 터미널 옵션이 있는 IPEX/U.FL 범용 커넥터입니다. 커넥터를 태블릿 마더보드의 RF 소켓과 비교하여 확인해야 합니다. IPEX 4G LTE 안테나 요구사항의 경우 생산 전에 커넥터 생성 및 케이블 길이를 확인하세요.
