NFC 안테나

NFC 일체형 소프트 안테나란? 능동 안테나란 무엇입니까?

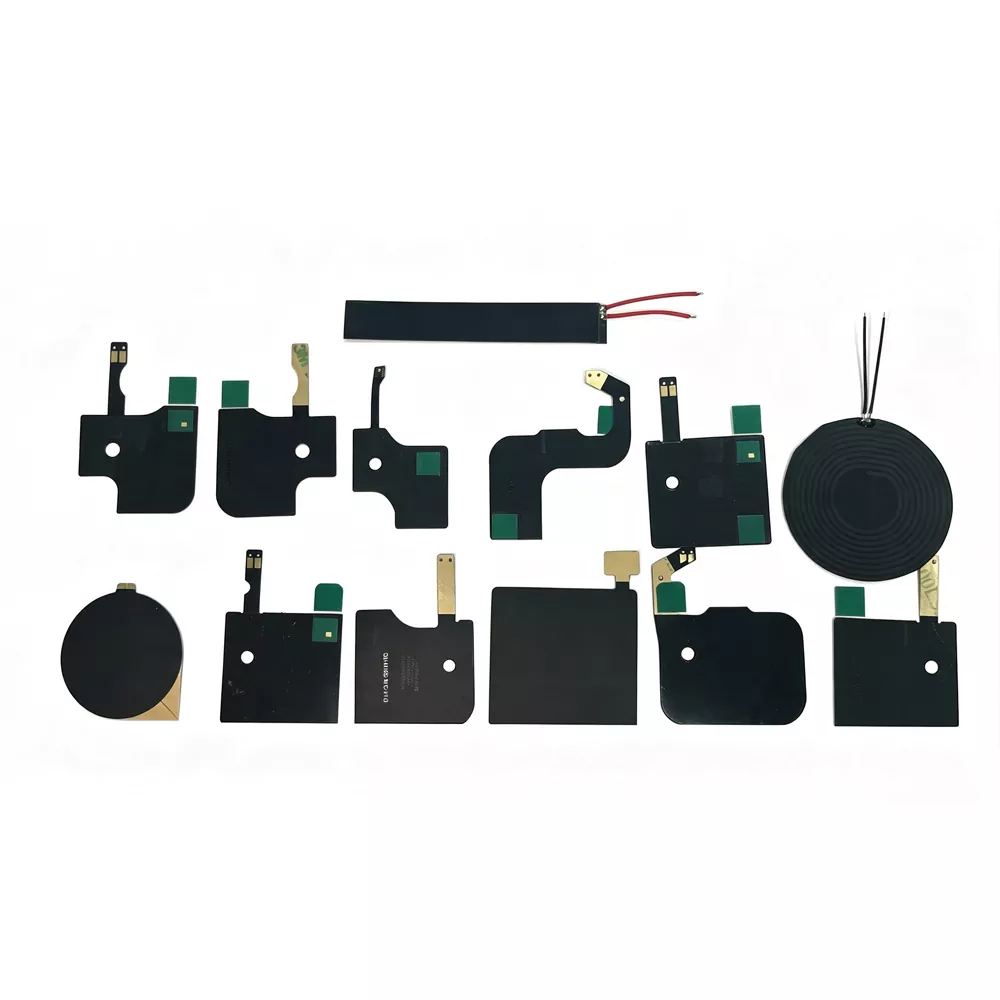

1.1 NFC 내장 소프트 안테나(FPC 플렉서블 안테나)

NFC 내장형 플렉서블 안테나(NFC 연성 인쇄 회로 안테나)는 연성 인쇄 회로 기판(FPC) 기판에 제조된 NFC 안테나의 일종으로, 13.56MHz 주파수 대역에서 작동하도록 설계되었습니다. 전도성 코일 재료로 전해 구리를 사용하고 정밀 에칭 공정을 채택하여 특정 회전 및 기하학적 구조를 가진 맞춤형 코일 패턴을 형성합니다. 절연층으로 페라이트 자기 필름과 결합된 이 유연한 안테나는 3M 접착제 또는 필오프 장착 솔루션을 통해 전자 장치에 쉽게 통합될 수 있습니다.

핵심 구성요소:

- FPC 기판:두께가 0.14~0.27mm로 가볍고 구부릴 수 있는 특성을 제공하는 연성 회로 기판 소재입니다.

- 구리 코일:전해 구리 에칭을 통해 제작된 코일 구조는 안테나 인덕턴스와 공진 주파수 성능을 결정합니다.

- 페라이트 층:금속 간섭을 줄이고 자기장 절연을 개선하며 신호 전송 방향성을 향상시키는 고 투자율 자성 재료입니다.

- 접착층:3M 오리지널 접착 소재를 사용하여 안정적인 접착 강도와 탁월한 고온 저항성을 제공합니다.

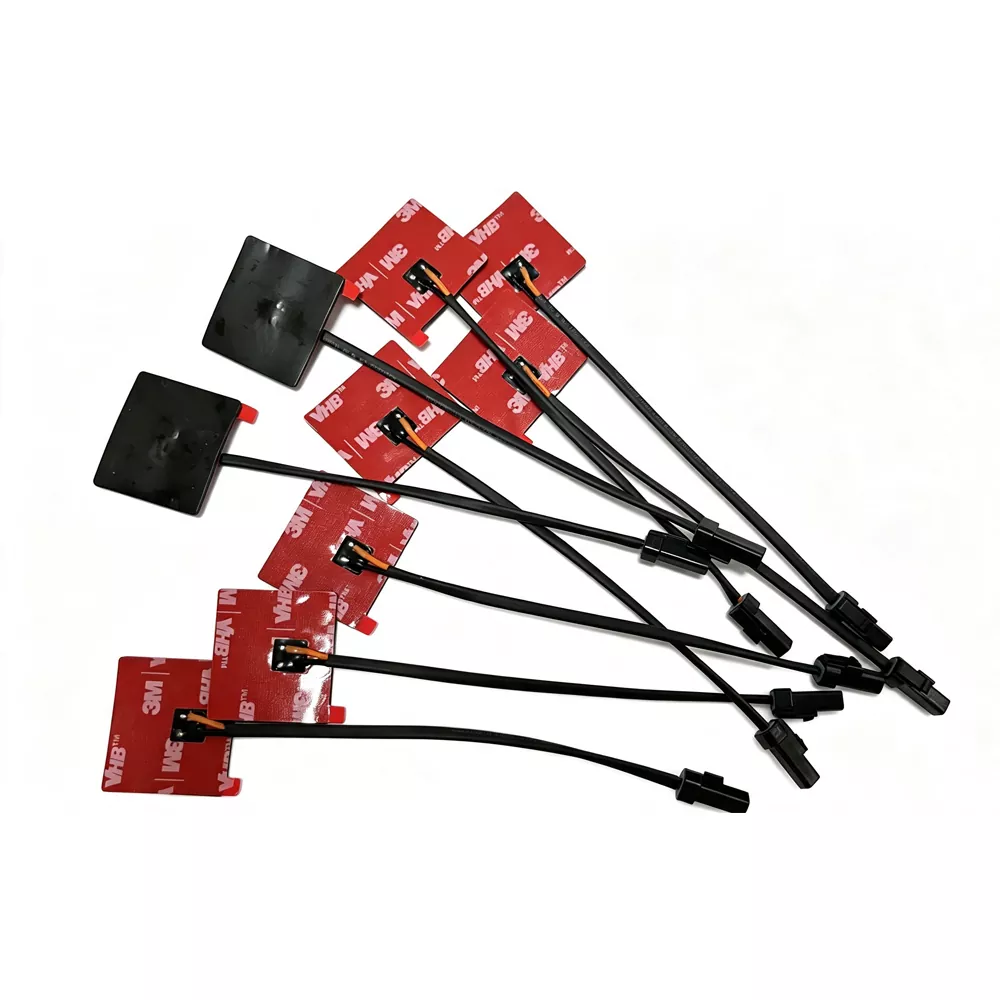

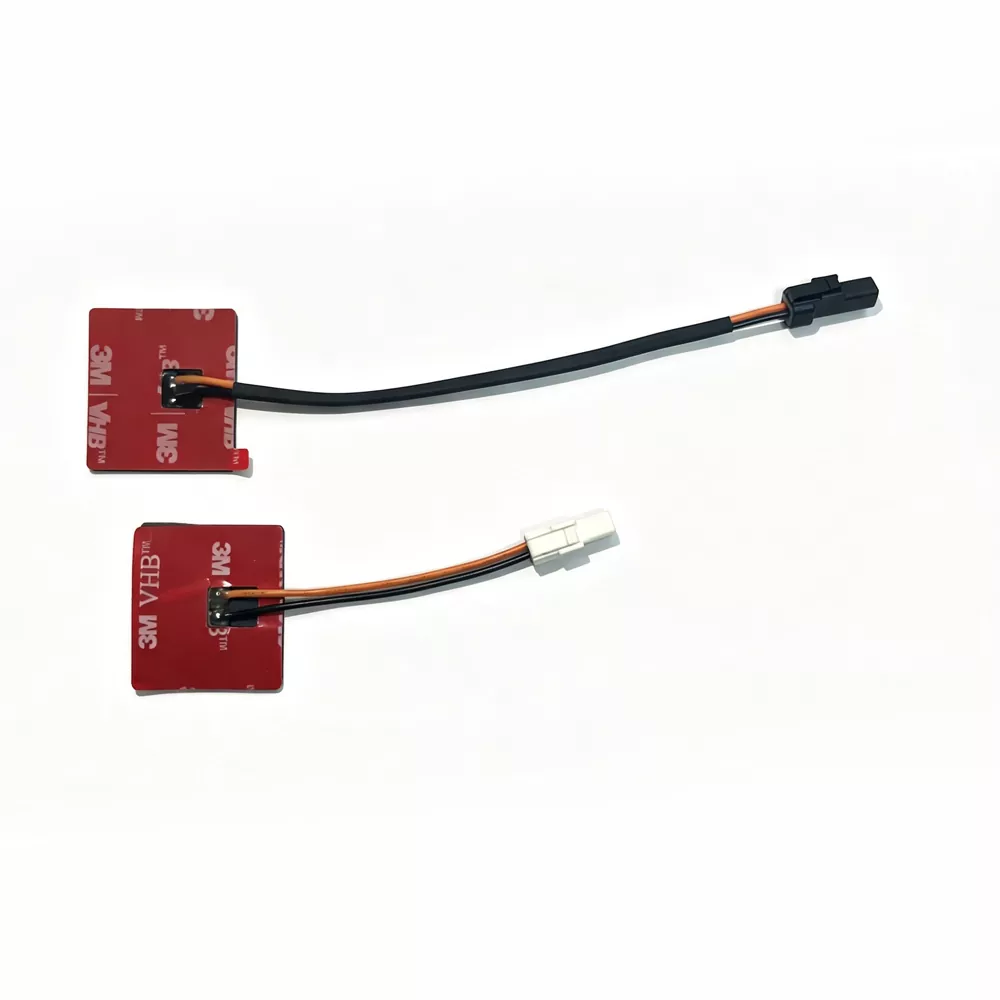

- 연결 방법:IPEX 단자, 납땜 헤드, 스프링 접점 및 기타 맞춤형 인터페이스를 포함한 다양한 연결 옵션을 지원합니다.

1.2 NFC 액티브 안테나

능동형 NFC 안테나는 기존 NFC 안테나를 기반으로 능동형 비접촉 프런트엔드 또는 신호 증폭/구동 회로를 통합한 안테나 시스템을 의미합니다.

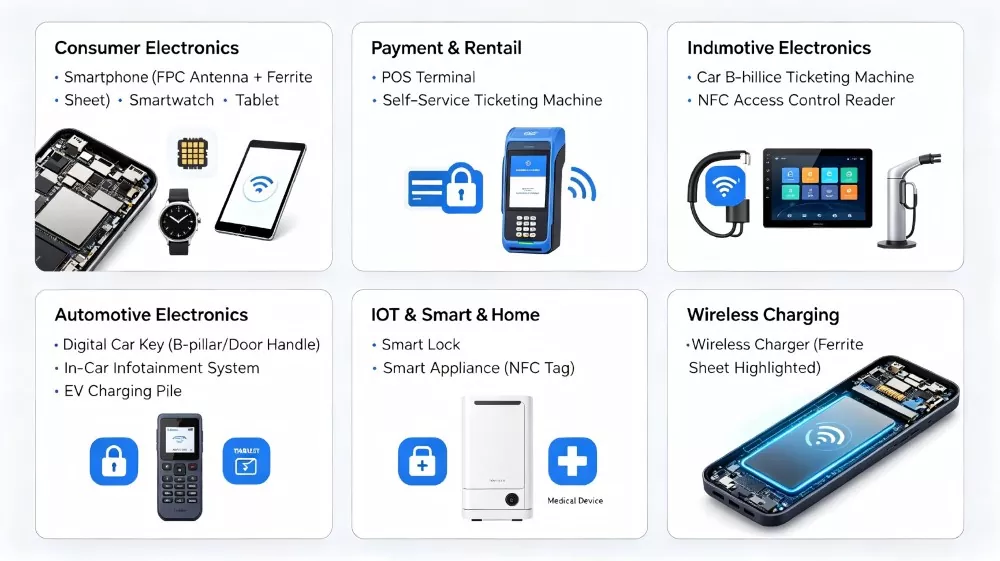

적용 가능한 장치

Qianmu Communication의 NFC 안테나를 선택하는 이유는 무엇입니까?

1. 초박형, 유연한 디자인 - 두께가 0.14~0.27mm에 불과해 초박형 장치 및 유연한 설치 요구 사항에 완벽하게 적합합니다.

2. 페라이트 절연층 - 표준 페라이트가 포함되어 금속 환경의 간섭을 효과적으로 차단합니다.

3. 다양한 설치 방법 - 3M 접착 백킹(탈착식 접착제), IPEX 단자, 납땜 등 다양한 옵션을 지원합니다.

4. 넓은 온도 작동 - 작동 온도 범위: -40℃ ~ +85℃

5. 표준을 완벽하게 준수 - RoHS 환경 표준을 충족합니다.

6. 맞춤형 서비스 - 치수, 모양, 코일 회전수, 인덕턴스 값 등에 대한 완전한 맞춤형 지원.

7. 빠른 배송 - 신속한 샘플 생산 및 효율적인 대량 생산 배송.

8. 전문적인 시뮬레이션 지원 - 전자기 시뮬레이션 및 전체 기계 최적화 권장 사항을 제공합니다.

RF 동작 및 시스템 수준 고려 사항

NFC 안테나의 성능은 기본 전기 사양뿐만 아니라 최종 장치 구조에 의해 생성되는 전반적인 전자기 환경에 따라 달라집니다. 재료 선택, 내부 레이아웃, 주변 구성 요소 등의 요소는 안테나 효율성과 통신 안정성에 큰 영향을 미칠 수 있습니다.

1. 금속 디튜닝 효과

안테나가 배터리, 차폐 커버 또는 기계 프레임을 포함한 금속 부품 가까이에 설치되면 유도된 와전류가 전자기 특성을 변경하고 공진 주파수를 이동할 수 있습니다. 적절한 페라이트 절연이 없으면 이러한 디튜닝 효과로 인해 공진 편차가 발생하고 결합 성능이 저하되며 통신 신뢰성이 저하될 수 있습니다.

2. 현장 안정화에서의 페라이트층 기능

페라이트 자기층은 간섭 방지 이상의 기능을 제공합니다. 또한 자기장을 안테나의 비금속 측으로 유도하여 자속 유도층 역할도 합니다. 이는 금속 부품이 근처에 있는 응용 분야에서 커플링 효율성을 향상시키고, 신호 전송을 최적화하며, 에너지 손실을 최소화하는 데 도움이 됩니다.

3. 임피던스 매칭 감도

13.56MHz에서 작동하는 NFC 시스템은 인클로저 설계, 접착 두께, 코일 변형의 변화에 ​​민감하기 때문에 정밀한 임피던스 매칭이 필요합니다. 기계 구조의 작은 변화는 공진점과 Q 인자 성능에 영향을 미칠 수 있으므로 안테나 통합 후 시스템 수준 튜닝이 필요합니다.

4. 장치 아키텍처와의 결합

안테나 성능은 플라스틱 하우징, 유리 커버, PCB 적층 구조 등 주변 물질의 유전 특성에도 영향을 받습니다. 유전 상수가 높은 재료는 추가적인 기생 용량을 발생시켜 대역폭이 좁아지고 통신 마진이 감소할 수 있습니다.

5. 능동 및 수동 시스템 영향

능동형 NFC 안테나 구성의 경우 구동 회로는 전자기장의 분포와 강도에 직접적인 영향을 미칩니다. 이 접근 방식은 통신 거리를 연장할 수 있지만 부하 변화에 대한 민감도도 높이고 접지, 차폐 및 전체 시스템 설계를 보다 정밀하게 제어해야 합니다.

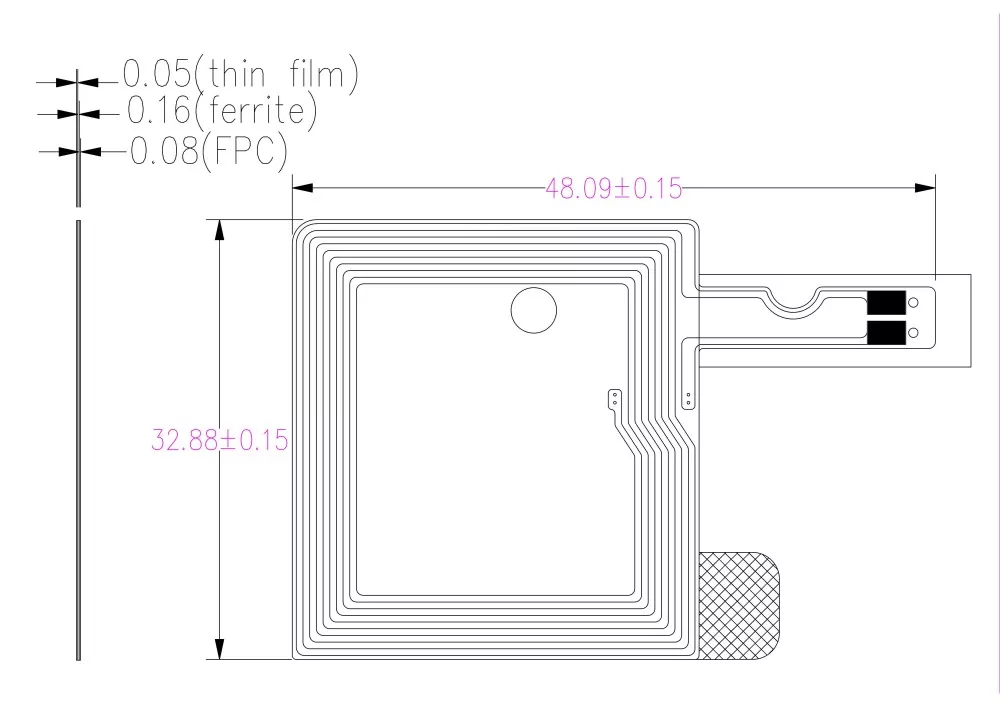

기술 사양

동종업체 대비: Qianmu Communications의 차별화된 장점

설치 가이드

접착식 설치(FPC 유연한 안테나)

가장 일반적으로 사용되는 NFC 안테나 설치 방법은 다음과 같습니다.

설치 단계:

1. 표면 청소 - 알코올 천을 사용하여 설치 부위(기기 케이스 내부 표면 또는 배터리 표면)를 닦아 기름이나 먼지가 없는지 확인합니다.

2. 릴리스 라이너를 벗겨냅니다. 안테나 뒷면에서 3M 접착 보호 필름을 조심스럽게 제거합니다.

3. 정렬 및 위치 지정 - 코일 영역이 방해받지 않도록 안테나를 지정된 설치 위치에 정렬합니다.

4. 중앙에서 가장자리 방향으로 촘촘하고 균일하게 눌러 기포를 제거해 주세요.

5. 경화 및 대기 - 최적의 결합 강도를 얻으려면 24시간 동안 방치하십시오.

설치 참고사항:

고객 리뷰

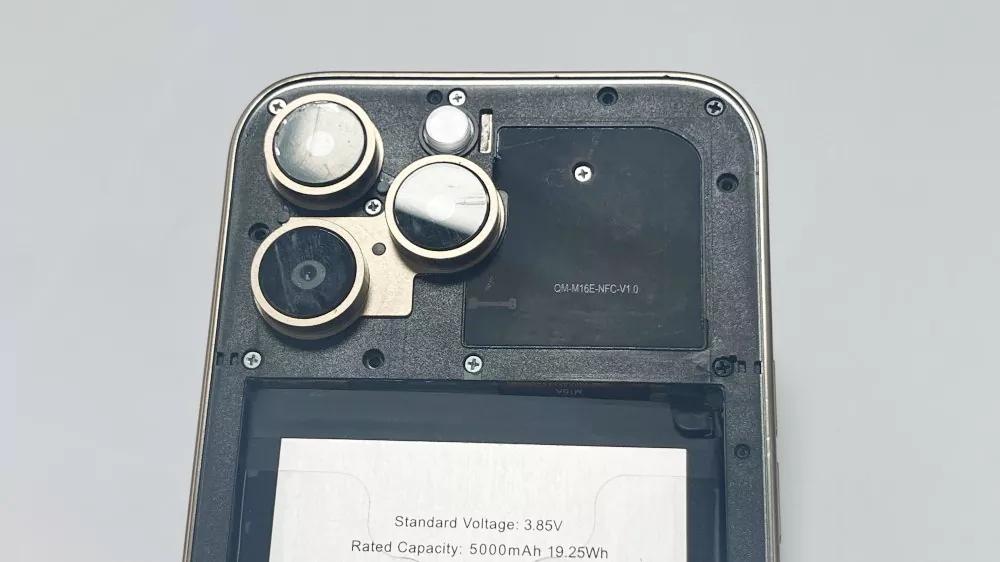

"Qianmu Communications의 NFC 내장형 소프트 안테나는 85mm의 판독 범위를 달성하여 새로운 스마트폰 모델에서 안정적인 성능을 입증했습니다. 페라이트 층은 배터리 간섭을 효과적으로 차단하며 대량 생산 전반에 걸쳐 품질 일관성이 뛰어납니다." - 브랜드 제조업체, Shenzhen Junge Technology Co., Ltd.

"POS 단말기에 사용되는 능동 NFC 안테나는 높은 신뢰성과 강력한 RF 필드를 요구합니다. Qianmu Communication의 제품은 엄격한 EMVCo 테스트를 통과했으며 이미 300,000개 이상을 구매했습니다." – 광주중하이다위성항법기술유한회사결제단말기 제조사

FAQ

Q1: NFC에 내장된 소프트 안테나의 작동 주파수는 무엇입니까?

A: NFC는 국제적으로 표준화된 13.56MHz ±7kHz 주파수 대역에서 작동하며, 이는 단거리 무선 데이터 전송을 위한 근거리 통신 시스템에 일반적으로 사용됩니다.

Q2: 일반적인 독서 거리는 얼마나 됩니까?

A: 통신 범위는 일반적으로 안테나 설계, 장치 구조 및 설치 조건에 따라 몇 센티미터, 일반적으로 약 5~8cm로 제한됩니다.

Q3: 페라이트 코어가 있는 NFC 안테나는 언제 필요합니까?

A: 안테나를 배터리 표면, 금속 인클로저 근처 또는 금속 구성 요소가 있는 환경에 설치해야 하는 경우 페라이트 층이 장착된 안테나를 사용하는 것이 필수적입니다. 페라이트 층은 금속으로 인한 역 와전류 간섭을 효과적으로 분리할 수 있습니다.

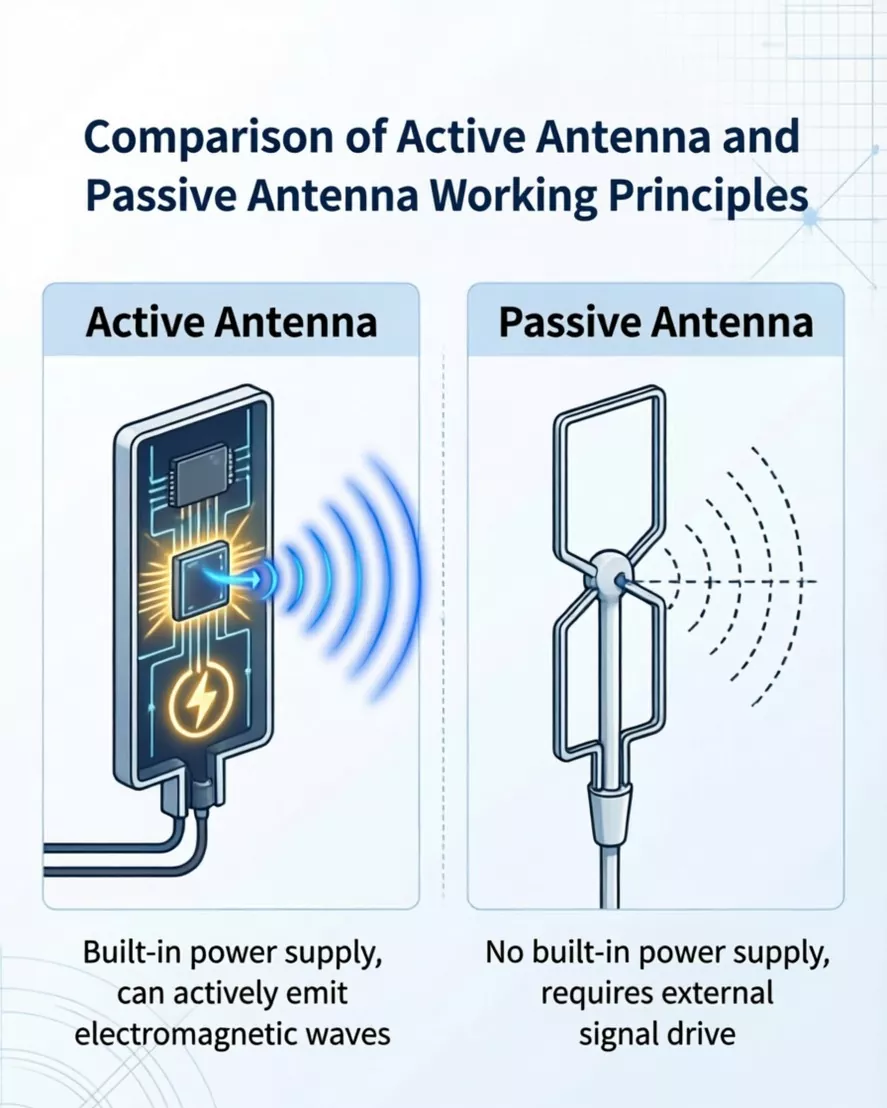

Q4: NFC 내장 소프트 안테나와 액티브 안테나의 차이점은 무엇입니까?

A: 내장형 패시브 안테나는 리더/라이터의 자기장 유도에 의존하여 작동하는 패시브 구성 요소이므로 표준 NFC 애플리케이션에 적합합니다. 능동 안테나는 신호 증폭 및 구동 회로를 통합하여 더 강력한 RF 필드를 능동적으로 생성할 수 있으므로 보다 강력한 신호가 필요한 결제 단말기와 같은 시나리오에 이상적입니다.

Q5: 크기와 모양을 맞춤 설정할 수 있나요?

A: 예, Qianmu Communications는 직사각형, 원형, 불규칙한 모양을 포함한 모든 크기의 맞춤형 디자인을 지원합니다.

Q6: 일반적으로 사용되는 인덕턴스 범위는 무엇입니까?

A: 일반적인 설계는 튜닝 및 임피던스 매칭 요구 사항에 따라 약 1~2μH의 인덕턴스 범위 내에 속합니다.

Q7: 일반적인 설치 방법은 무엇입니까?

A: 세 가지 주요 설치 방법이 있습니다. ① 3M 접착 뒷면(FPC 유연한 안테나 - 가장 일반적으로 사용됨); ② IPEX 커넥터(플러그인 유형); ③ 납땜 설치.

Q8: Qianmu Communication은 상인입니까 아니면 공장입니까?

A: Qianmu Communications는 R&D, 생산, 판매를 통합한 제조업체입니다. 우리는 자체 공장을 소유하고 있으며, 단순한 무역 회사가 아닌 완벽한 생산 라인과 강력한 품질 관리 시스템을 갖추고 있습니다.
