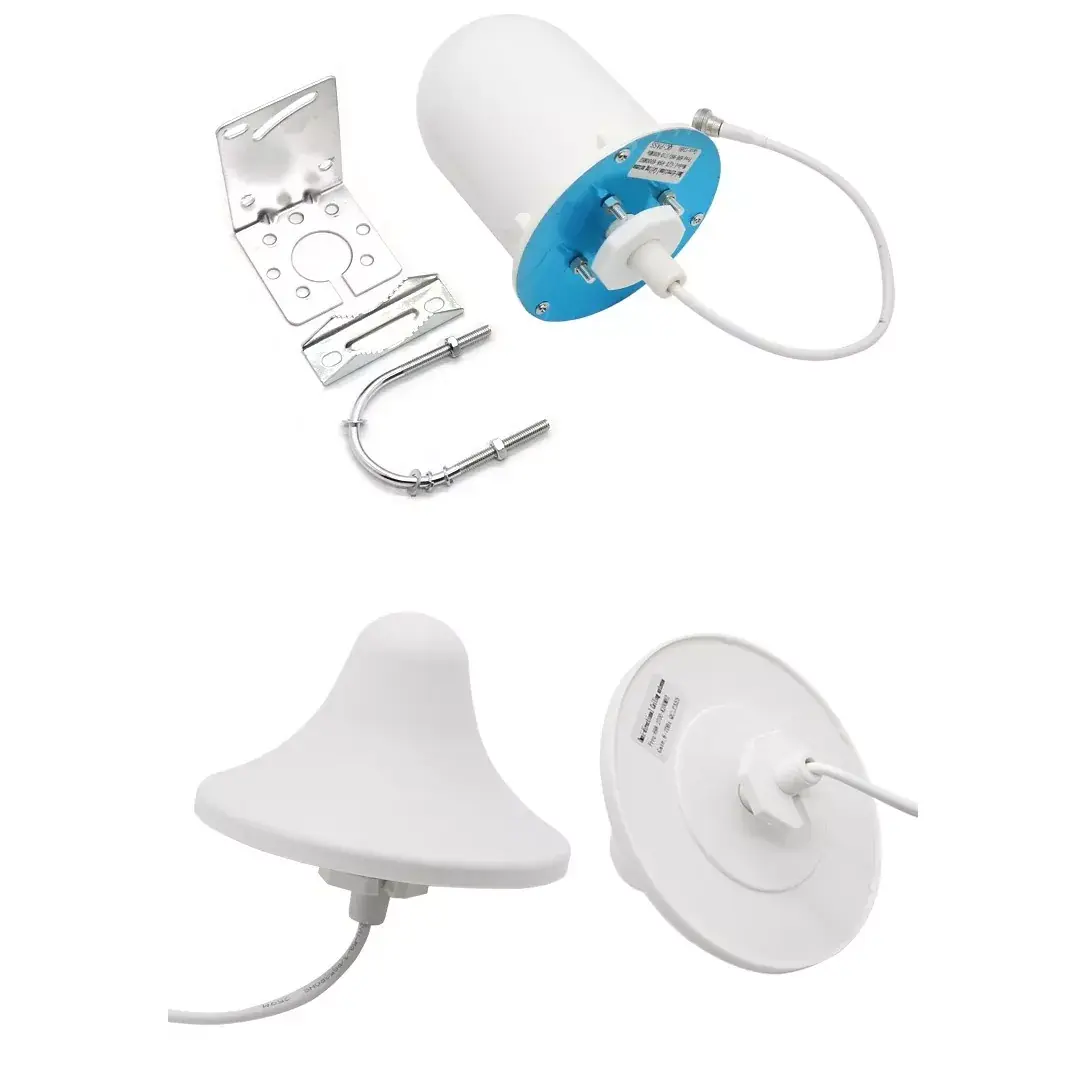

천장 마운트 안테나

천장 장착형 안테나는 실내 천장 장착형 무지향성 무선 주파수 안테나입니다. Qianmu Communication이 자체 개발한 천장 장착형 안테나는 내부에 정밀 순수 구리 발진기와 고도로 격리된 반사판 백플레이트가 포함된 통합 원형 천장 디자인이 특징이며 패시브 광대역 통신 안테나입니다. 이 제품은 설치 미학과 전체 커버리지 기능을 모두 고려하여 360° 균일한 신호 방사를 달성하기 위해 천장에 직접 내장할 수 있으며 실내 WiFi, Bluetooth, 4G 신호 증폭 및 집 전체 네트워킹 시스템과 널리 호환됩니다. 순동 발진기 + 난연성 ABS 하우징 프로세스를 갖춘 Qianmu 통신 천장 장착형 안테나는 호텔, 사무실 건물, 쇼핑몰, 공장 등과 같은 다양한 상업용 실내 네트워킹 프로젝트와 완벽하게 호환됩니다.

작동 원리

1000메시 통신 천장 장착형 안테나는 동축 피드 발진기 방사 및 하단 반사 집합의 이중 메커니즘을 통해 안정적인 신호 전송 및 수신을 달성합니다. 내부 구조는 피드 커넥터, 방사 발진기, 절연 반사기 및 보호 하우징의 4개 레이어로 구분됩니다. 모든 성능 매개변수는 무향실에서 측정되며 잘못된 매개변수는 표시되지 않습니다.

1. 광대역 발진기 공진 원리: 환형 전방향 구리 발진기를 사용하여 2400-2500MHZ 및 5150-5850MHZ의 듀얼 WiFi 표준 주파수 대역을 포괄하며 측정된 주파수 대역 정재파는 전체 1.4 이하이며 전체 주파수 대역에서 공진 사각지대가 없으며 일부 지역에서 5G 주파수 대역을 찾을 수 없는 상황이 없습니다.

2. 하단 반사파 집중: 안테나 하단에 금속 반사 백플레이트를 추가하여 천장 금속 용골과 천장 알루미늄 패널이 위쪽으로 발생하여 발생하는 신호 손실을 상쇄합니다. 측정된 수직 하향 신호 감쇠량은 70% 감소하고, 동일한 전력에서 무선 에너지의 90%가 실내 공간으로 방출되며, 커버리지 거리는 30% 증가합니다.

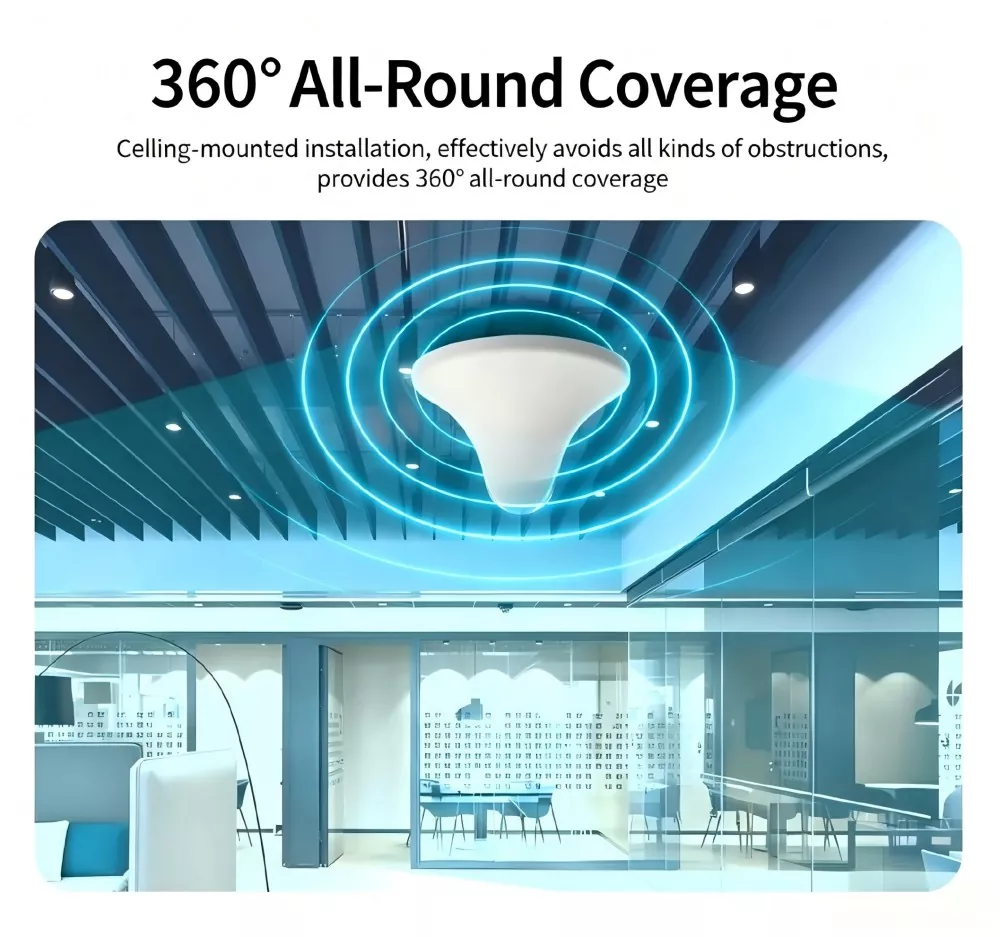

3. 360° 균일한 방사 메커니즘: 원형 발진기의 대칭 레이아웃, 수평 방사 변동 ≤1.2dB, 한쪽에는 강한 신호의 적용 범위 불균형 문제가 없고 다른 쪽에는 네트워크가 없으며, 10미터 반경 내에서 측정된 신호 강도 차이가 5dBm을 넘지 않습니다.

4. 절연 간섭 방지 구조 설계: 천장 위 컴퓨터실의 스위치와 전선에서 발생하는 전자기 소음을 격리하기 위해 하우징 내부에 흡수 면층을 추가로 추가합니다. 밀도가 높은 AP 네트워킹 시나리오에서는 동일 주파수 간섭이 40% 감소하고 동시에 연결된 여러 사용자의 네트워크 속도가 크게 떨어지지 않습니다.

5. 넓은 온도 안정성 재료 구조: 난연성 ABS 하우징 + 전체 구리 발진기, -30 °C ~ +65 °C의 72시간 고온 및 저온 노화 테스트, 발진기 산화 없음, 주파수 편차 오류 ≤±3MHz, 닫힌 천장의 장기간 고온 환경에서 성능이 저하되지 않습니다.

지원 장비와 호환 가능

이 천장 장착형 안테나는 시중에 판매되는 대부분의 실내 무선 통신 장치와 호환됩니다. 엔지니어링 수정에는 추가 어댑터 액세서리가 필요하지 않으며 직접 연결하여 사용할 수 있습니다.

1. 상업용 무선 장치: 기업용 듀얼 밴드 무선 AP, 고전력 WiFi 라우터, 호텔 AC 무선 컨트롤러, 천장 장착형 무선 라우터

2. 신호 향상 장비: 2.4G/5G 신호 증폭기, 4G/5G 실내 마이크로 기지국, 휴대폰 신호 중계기, 블루투스 증폭 게이트웨이

3. IoT 네트워킹 장비: 블루투스 게이트웨이, LoRa 실내 수집 기지국, 산업용 2.4G 센서 게이트웨이, 캠퍼스 IoT 중앙 제어 호스트

4. 약한 전류 엔지니어링 액세서리: 무선 주파수 전력 분배기, 커플러, 실내 피더, 약한 전류 박스 네트워크 확장 모듈

전체 설치 및 사용 가이드

(1) 설치 전 계획의 핵심 사항

1. 위치 계획: 개방된 공간에서 천장에 설치된 각 안테나의 유효 수신 범위는 8~12미터입니다. 칸막이가 많은 호텔 객실에서는 안테나가 6~8m마다 하나씩 배치됩니다.

2. 천장 회피 : 전자파 간섭을 줄이기 위해 천장 내부에 금속 파이프, 강한 전기 케이블 및 개폐 장치를 피하도록 설치하십시오.

3. 배선 요구 사항: 50Ω 표준 RF 피더를 사용하고 각 피더 길이는 과도한 신호 손실을 방지하기 위해 15미터 이내로 제어됩니다.

(2) 천장 설치의 단계별 과정

1. 드릴링: 무선 주파수 공급 장치를 통해 석고 보드/알루미늄 천장에 직경 30mm의 원형 구멍을 만듭니다.

2. 배선: 피더의 한쪽 끝을 천장 장착형 안테나 뒷면의 SMA 인터페이스에 연결하고 느슨해지지 않도록 조입니다.

3. 고정: 천장 패널 상단에 후면 스냅을 사용하여 안테나 본체를 천장 아래에서 구멍으로 밀어 넣으면 자동으로 잠기고 고정됩니다.

4. 후면 도킹: 피더의 다른 쪽 끝을 무선 AP, 신호 증폭기 RF 포트에 연결하고 장치 전원을 켭니다.

5. 실제 측정 및 승인: 신호 테스터를 사용하여 적용 범위의 신호 강도를 테스트합니다. -40 ~ -70 DBM 범위는 적격 커버리지로 간주됩니다.

(3) 유지보수 후 참고 사항

1. 6개월마다 느슨한 안테나 클립과 산화된 피더 조인트가 있는지 확인하십시오.

2. 습기가 많은 지하실과 주방 환경에서는 매년 먼지 제거를 위해 케이스를 제거하고 청소하여 방사선 효율에 영향을 미치는 먼지 축적을 방지합니다.

3. 안테나 위에 금속 시트나 전선을 쌓지 마십시오. 무선 도달 범위가 크게 줄어들 수 있습니다.

FAQ 자주 묻는 질문

Q1: 이 천장 장착형 안테나는 어떤 장치와 호환됩니까?

A1: Qianmu 통신 천장 장착형 안테나는 듀얼 밴드 무선 AP, 고전력 WiFi 신호 증폭기, 4G 실내 마이크로 기지국 등과 같은 대부분의 50Ω RF 인터페이스 장치와 호환됩니다. 호텔 및 사무실 건물의 상업용 무선 커버리지 프로젝트에 직접 일치할 수 있습니다.

Q2: 천장 마운트 안테나를 설치하려면 전문 도구가 필요합니까? 한 사람이 그 일을 할 수 있나요?

A2: 복잡한 도구가 필요하지 않습니다. 구멍을 뚫는 데는 작은 전기 드릴만 필요하며 스냅핏 구조가 고정되어 있습니다. 한 사람이 5분 안에 천장 안테나 1개 설치를 완료할 수 있습니다. 제품에는 설치 매뉴얼이 함께 제공되며, 사전 경험이 없는 건설 작업자도 작업 단계를 이해할 수 있습니다.

Q3: 안테나 인터페이스, 쉘 로고 및 포장을 맞춤 설정할 수 있습니까?

A3: 완전히 사용자 정의할 수 있습니다. 소스 공장으로서 우리는 필요에 따라 SMA/N/BNC의 모든 유형의 RF 인터페이스를 교체할 수 있으며 쉘에 고객 브랜드 로고의 실크스크린 인쇄를 지원하고 맞춤형 중립 수출 포장, 컬러 박스 포장 및 OEM/ODM 맞춤형 주문에 대한 최소 주문 수량을 협상할 수 있습니다.

Q4: 천장 장착형 안테나의 실제 도달 범위를 어떻게 확인할 수 있나요? 측정된 데이터를 제공할 수 있나요?

대답4: 그렇습니다. 천장 안테나의 각 배치에는 무선 주파수 무향실 테스트 보고서와 함께 다양한 국내 호텔 및 사무실 건물에 대한 현장 커버리지 테스트 비디오 및 신호 강도 데이터가 함께 제공됩니다. 모든 매개변수는 실제적이고 검증 가능하며 고객은 자체 테스트 및 비교를 위해 샘플을 다시 보낼 수 있습니다.
