NB-IoT 안테나

시중에 판매되는 IoT 안테나에는 내장형 패치 안테나, 흡입컵 차량 장착형 안테나, 나사 장착형 외부 방수 안테나 등 세 가지 주요 유형이 있습니다.

이 기사에 표시된 NB-IoT 안테나는 나사 장착형 실외 방수 안테나 범주에 속합니다. 산업용 전기 제어 캐비닛, 실외 통합 장비 상자 및 도시 IoT 단말기용으로 특별히 설계되었습니다.

Qianmu Communication의 캐비닛 외부 NB 안테나는 700MHz~960MHz의 전대역 NB-IoT를 지원하며 China Mobile, China Unicom, China Telecom 등 3대 통신업체의 협대역 네트워크와 호환됩니다. 이는 대부분의 국내 및 수입 산업용 캐비닛의 설치 구멍 표준과 일치하는 두 가지 일반적인 나사 크기인 M12 및 M16으로 제공됩니다.

NB-IoT 캐비닛용 외부 안테나란 무엇입니까?

NB-IoT 캐비닛 외부 안테나는 산업용 IoT 장비용으로 설계된 나사 장착형 방수 RF 안테나입니다. 실외 및 산업 환경에서 NB-IoT 단말기에 안정적인 무선 신호 전송을 제공하기 위해 장비 캐비닛 외부에 설치됩니다.

작동 원리

많은 고객은 안테나가 금속 발진기일 뿐이며 방수 하우징이 신호 성능에 영향을 미치지 않는다고 잘못 생각합니다. 실제로 NB-IoT 캐비닛 외부 안테나의 구조 설계는 장거리 실외 통신의 안정성에 직접적인 영향을 미칩니다. 작동 성능은 벡터 네트워크 분석기와 차폐된 무향실을 통해 테스트하고 검증할 수 있습니다.

1. 저주파 발진기 공진 구조

NB-IoT는 700~960MHz 저주파 통신 대역에서 작동하며 파장이 길고 발진기 길이 및 접지 일치에 대한 요구 사항이 더 높습니다. 안테나는 내부에 분할된 구리 방사 요소를 사용하여 협대역 저주파 공진을 정확하게 일치시키고 일반 짧은 안테나에서 발견되는 공진 오프셋 및 정재파 증가를 방지합니다.

2. 캐비닛 격리 방사선 구조

안테나는 캐비닛 외부에 설치됩니다. 금속 나사는 고정 및 접지 결합에 사용되며 발진기는 캐비닛 판금으로부터 안전한 절연 거리를 유지합니다. 이는 금속 인클로저로 인한 RF 신호 차폐 및 흡수를 방지합니다.

동일한 사양의 경우 금속 캐비닛 내부에 설치된 내장 안테나는 6~9dB 감쇠를 경험할 수 있지만 외부 NB-IoT 안테나의 전체 감쇠는 1~2dB에 불과합니다.

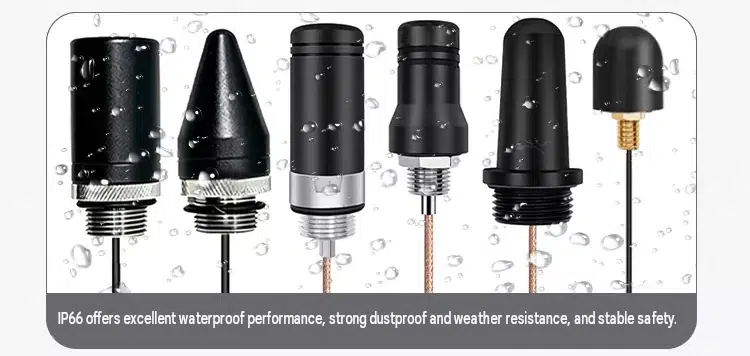

3. 다층 밀폐형 방수 구조

안테나는 후면 방수 실리콘 개스킷, 나사형 방수 고무 링 및 사출 성형 리드아웃 와이어 구조를 채택하여 3중 보호 기능을 제공합니다. 빗물과 응축수는 케이블을 따라 캐비닛으로 들어갈 수 없습니다. 50Ω 동축 케이블은 안정적인 RF 신호 전송을 유지하고 실외 온도 변화로 인한 임피던스 드리프트를 방지합니다.

4. 소음 억제 구조

안테나 베이스에는 접지 커플링 링을 추가하여 캐비닛 내부의 전원 공급 장치, PLC 및 릴레이에서 발생하는 전자기 잡음을 필터링하고 잡음 수준을 줄이며 IoT 단말 기지국 액세스 성공률을 향상시킵니다.

호환 장비

NB-IoT 안테나는 금속 캐비닛 보호 및 장기간 실외 작동이 필요한 IoT 단말기용으로 설계되었습니다. 민간, 상업 및 산업용 장치에 적합합니다.

1. 스마트 원격 전송 수량계 캐비닛

시립 수도 및 가스 장비, 가스 수집 상자, 파이프라인 압력 모니터링 및 제어 캐비닛, 온라인 수질 모니터링 장비.

2. 스마트 전력 및 산업 제어 장비

실외 전력 수집 캐비닛, 저전압 배전 모니터링 터미널, 태양광 에너지 저장 통합 제어 캐비닛 및 전기 계량기 집중 장치.

3. 스마트시티 보안장비

도로 먼지 모니터링 박스, 환경 및 날씨 모니터링 스테이션, 주차 장벽 제어 캐비닛, 실외 가로등 스마트 컨트롤러.

4. 산업 자동화 터미널

공장 작업장 데이터 수집 제어 상자, 창고 물류 포지셔닝 터미널 및 장비 오류 무선 경보 캐비닛.

5. 농업용 IoT 장비

현장 토양 모니터링 캐비닛, 양식 수질 제어 캐비닛, 온실 환경 통합 모니터링 장비.

상세한 기술 매개변수 테이블

공통 FAQ 섹션

Q1: 외부 NB-IoT 안테나의 케이블 길이와 커넥터를 변경할 수 있나요?

답: 그렇습니다. 표준 모델은 1.5m에서 10m까지의 동축 케이블 길이를 지원합니다. SMA, IPEX, N 등의 커넥터는 요구 사항에 따라 교체할 수 있습니다. 대량 주문은 맞춤형 쉘 색상과 로고 실크스크린 인쇄도 지원합니다.

Q2: 이 실외 NB 안테나는 China Mobile, China Unicom 및 China Telecom NB 카드와 동시에 호환됩니까?

답: 그렇습니다. 안테나는 전체 700~960MHz NB-IoT 주파수 대역을 포괄하며 3개 주요 사업자의 NB 네트워크와 호환됩니다. 다른 주파수 대역에 대해 별도의 버전을 구입할 필요가 없습니다.

Q3: 캐비닛 내부 공간이 제한되어 있을 때 와이어 굽힘이 안테나 신호에 영향을 줍니까?

A: 케이블은 큰 굽힘 반경으로 부드럽게 구부릴 수 있지만 90도 구부리거나 반복적으로 접는 것은 피해야 합니다. 설치하는 동안 케이블을 가능한 한 직선으로 유지하고 전원 공급 장치 및 주파수 변환기와 같은 간섭 소스에서 멀리 유지하여 상당한 신호 감쇠를 방지하십시오.

Q4: 해안 염수 분무 환경에서 장기간 사용하면 안테나의 금속 너트가 녹슬기 쉽습니까?

A: 아니요. 안테나 잠금 너트는 부동태화 방청 알루미늄 합금으로 만들어졌으며 48시간 염수 분무 테스트를 통과했습니다. 해안 지역에서 장기간 야외 사용 시 녹이 슬거나 끼어드는 경향이 없습니다. 부식성이 높은 환경의 경우 엔지니어에게 맞춤형 부식 방지 솔루션을 문의할 수 있습니다.
